تهیه نقشه نقاط روانکاری و جدول زمان‌بندی گریس‌کاری تجهیزات کارخانه یعنی ثبت دقیق هر نقطه، گروه‌بندی آن بر اساس تجهیز و منطقه، و تبدیل این اطلاعات به یک برنامه اجرایی قابل پیگیری برای نگهداری. در یک کارخانه گردوغباردار، این کار باید بر پایه مدارک سازنده، بازدید میدانی و منطق سیستم روانکاری مرکزی انجام شود، نه با حدس و عدد ثابت؛ و همان‌طور که در روانکاری هم تأکید می‌شود، ثبت درست داده‌های واقعی، پایه تصمیم‌گیری بعدی است.
دامنه کار و خروجی مورد انتظار

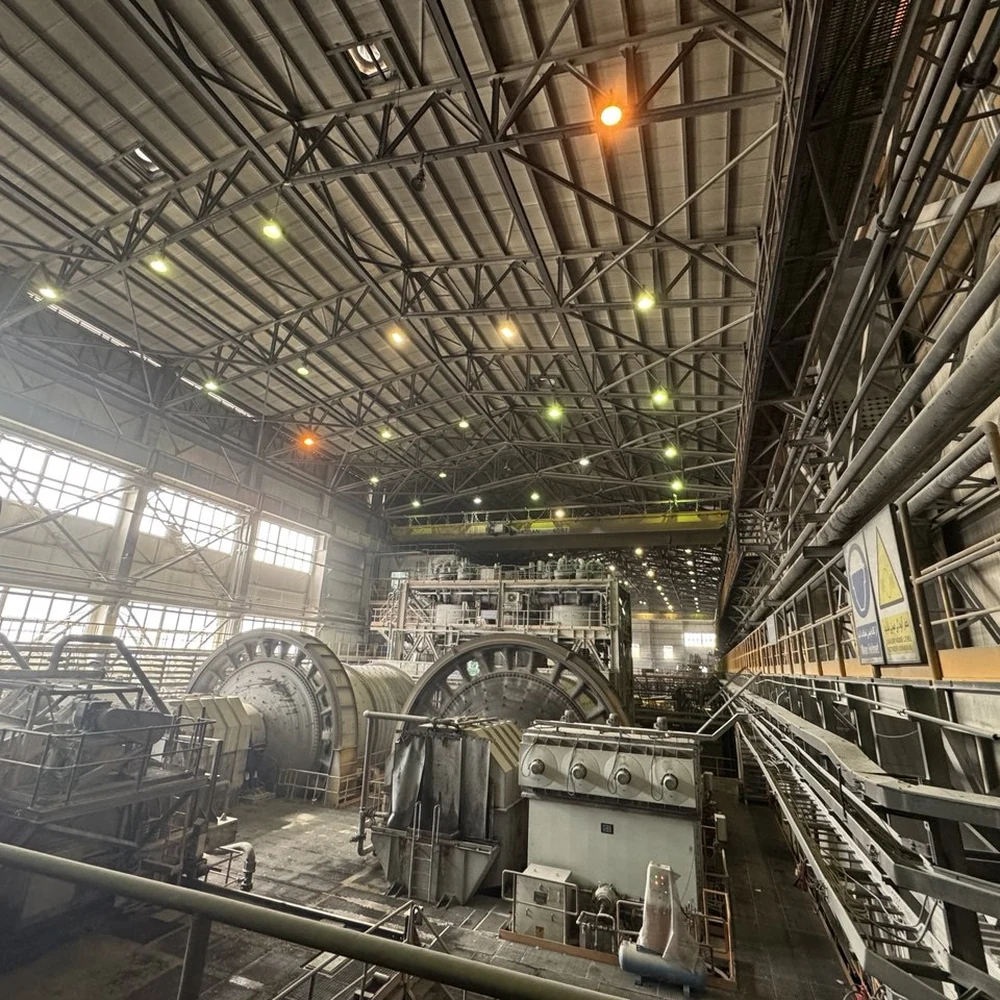

خروجی این کار فقط یک جدول نیست؛ باید برای هر نقطه روانکاری، شناسه، موقعیت، نوع اتصال، روش روانکاری، روانکار مصرفی، تناوب، مقدار تزریق، وضعیت دسترسی، الزام ایمنی و سابقه اجرا ثبت شود. در شواهد فنی، برای کارخانه‌های سیمان و معدن، تجهیزات پرگردوغبار، نقاط زیاد و توقف پرهزینه از دلایل اصلی نیاز به روانکاری مرکزی معرفی شده‌اند و نوع روانکاری هر تجهیز نیز یکسان نیست. بنابراین نقشه باید بین فیدر، سنگ‌شکن، نوار نقاله، الواتور، فن غبارگیر، آسیاب، رولرپرس، کوره و کولر کلینکر تفکیک قائل شود.
چه اطلاعاتی باید از کارخانه جمع شود
برای تکمیل نقشه، ابتدا فهرست واقعی نقاط و قطعات، نقشه روانکاری، مدل و حجم مقسم‌ها، شیرها، سوئیچ‌ها، لوله و اتصالات، تابلو و دیتاشیت‌ها گردآوری می‌شود. در کنار آن، باید وضعیت دسترسی هر نقطه، امکان توقف تجهیز، نیاز به قفل/برچسب‌گذاری (LOTO)، و شرایط محیطی محل ثبت شود. در این مرحله، تعداد دقیق نقاط، مقدار گریس و تناوب هر نقطه قابل حدس‌زدن نیست و باید از دفترچه سازنده یا برداشت میدانی استخراج شود.
ساختار پیشنهادی نقشه و جدول
برای هر نقطه، این ستون‌ها مفید هستند: ۱) شناسه نقطه و تجهیز، ۲) موقعیت دقیق روی ماشین، ۳) نوع نقطه یا گریس‌خور، ۴) منطقه یا گروه روانکاری، ۵) روش روانکاری مانند دستی، پیش‌رونده (Progressive)، دوخطی (Dual-Line)، اسپری یا روغن گردشی، ۶) روانکار مورد استفاده، ۷) تناوب گریس‌کاری، ۸) مقدار تزریق در هر نوبت، ۹) مسیر خط اصلی و خط فرعی در صورت وجود، ۱۰) وضعیت دسترسی و ایمنی، ۱۱) سوابق اجرا و بازدید. اگر تجهیز به سیستم روانکاری مرکزی متصل است، این ساختار کمک می‌کند که هر مدار، مقسم گریس، سوئیچ فشار انتهای خط و مسیر لوله به‌صورت جداگانه ردیابی شود.
نمونه قالب اجرایی
| تجهیز | شناسه نقطه | روش | روانکار | تناوب | وضعیت |
|---|
| نوار نقاله | BN-01 | دستی | طبق دفترچه سازنده | طبق داده واقعی | قابل دسترسی با LOTO |
| سنگ‌شکن | CR-03 | مرکزی | طبق دفترچه سازنده | طبق داده واقعی | نیازمند توقف ایمن |
این جدول نمونه فقط قالب ثبت را نشان می‌دهد و هیچ عدد عملیاتی ثابت برای تناوب یا مقدار ارائه نمی‌کند.
منطق انتخاب روش روانکاری
برای نقاط بسیار زیاد و کارکرد مداوم، سیستم روانکاری پیش‌رونده یا دوخطی با پایش می‌تواند مناسب باشد. برای نوارهای طولانی، گروه‌بندی نقاط بر اساس منطقه پیشنهاد شده است تا مسیرها کوتاه‌تر و نگهداری ساده‌تر شود. در سنگ‌شکن‌ها، ضربه و ارتعاش بالا باعث می‌شود گریس پایدار مکانیکی و دوره کوتاه‌تر از نظر طراحی مطرح باشد، اما عدد دقیق از شواهد حاضر به دست نمی‌آید. برای دنده‌های باز آسیاب، روانکاری اسپری مطرح شده است. این‌ها اصول انتخاب‌اند، نه نسخه ثابت برای همه کارخانه‌ها.
جدول زمان‌بندی گریس‌کاری چگونه تنظیم می‌شود
زمان‌بندی باید از سه منبع تغذیه شود: داده سازنده، شرایط واقعی بار و دما، و بازدید وضعیتی. بنابراین ستون‌های جدول بهتر است شامل تجهیز/منطقه، شناسه نقطه، نوع روانکاری، روانکار، مقدار هر نوبت، تناوب، مسئول اجرا، الزام توقف یا LOTO، تاریخ آخرین اجرا، تاریخ بعدی و نتیجه بازدید باشد. اگر در بازدید نشانه‌هایی مثل نشتی، انسداد، خشکی روانکاری یا آلودگی دیده شود, جدول باید به‌روزرسانی شود و صرفاً بر مبنای تاریخ ثابت ادامه پیدا نکند.
اگر سیستم روانکاری مرکزی دارید، چه چیزهایی را کنترل کنید
در سیستم روانکاری مرکزی، انتخاب پمپ به‌تنهایی کافی نیست. سه مقدار باید کنترل شوند: فشار موردنیاز با گریس واقعی، فشار باقیمانده پس از تخلیه، و زمان ماند گریس در لوله. همچنین طول و قطر لوله، دمای محیط و مشخصات واقعی گریس باید در محاسبات لحاظ شوند. شواهد فنی تأکید می‌کند که اگر این سه مقدار کنترل نشوند، سیستم ممکن است در ظاهر کار کند اما در عمل، تخلیه کامل یا بازنشانی درست مقسم‌ها رخ ندهد.
نکات نصب، اجرا و پاکیزگی
پیش از نصب یا تغییر آرایش خطوط، محل پمپ و تابلو باید پایه محکم، دسترسی برای پرکردن، تهویه و دوری از آب‌پاشی و گرما داشته باشد. تأمین برق، هوا، ارت، کابل‌کشی و حفاظت نیز باید بررسی شود. لوله‌ها باید با لوله‌بر بریده شوند، لبه‌ها پیرایش شوند و داخل مسیر از براده، آلودگی، اتصال شل، تنش و کیسه هوا پاک باشد. برای ماشین‌های در حال کار، مجوز کار و LOTO لازم است. اگر این موارد رعایت نشود، سیستم ممکن است در روزهای اول کار کند اما بعداً با انسداد یا نشتی از کار بیفتد.
کنترل پاکیزگی گریس و سوابق بهره‌برداری
گریس و روانکار باید در ظروف تمیز، درب‌دار و برچسب‌دار نگهداری شوند و برای هر روانکار از ظرف اختصاصی انتقال استفاده شود. کدگذاری یا رنگ‌بندی، جلوگیری از استفاده چندمنظوره از ظروف و اجرای FIFO از اصول مهم انبارش است. در نقشه و جدول زمان‌بندی، ثبت تاریخ تولید، تاریخ بازشدن بشکه و سوابق اجرا کمک می‌کند که آلودگی یا اشتباه در اختلاط زودتر دیده شود. اگر در کارخانه چند نوع گریس وجود دارد، نباید فقط با نام عمومی به‌کار رود؛ نوع واقعی باید از مدارک سازنده یا برچسب بشکه گرفته شود.
جمع‌بندی کاربردی برای تیم نگهداری
برای تهیه نقشه نقاط روانکاری و جدول زمان‌بندی گریس‌کاری تجهیزات کارخانه، بهترین رویکرد این است که ابتدا داده واقعی سایت را جمع کنید، سپس نقاط را بر اساس تجهیز و منطقه گروه‌بندی کنید و در پایان برای هر نقطه، روش، روانکار، تناوب، مقدار و وضعیت ایمنی را ثبت کنید. در کارخانه‌های سیمان و معدن، به‌دلیل گردوغبار، تعداد زیاد نقاط و کارکرد مداوم، این مستندسازی مستقیماً به کاهش خطای انسانی و بهبود قابلیت پیگیری کمک می‌کند؛ اما عدد نهایی تناوب و مقدار تزریق فقط باید از دفترچه سازنده و بازدید میدانی تعیین شود.
جمع‌بندی نهایی
نقشه موفق روانکاری، یک فهرست ساده از گریس‌خورها نیست؛ یک سند اجرایی زنده است که با مدارک سازنده، شرایط واقعی کارخانه، LOTO، پاکیزگی و سوابق بازدید به‌روزرسانی می‌شود. اگر این چهار پایه درست ثبت شوند، جدول زمان‌بندی گریس‌کاری هم قابل اتکا و قابل اجرا خواهد بود.
