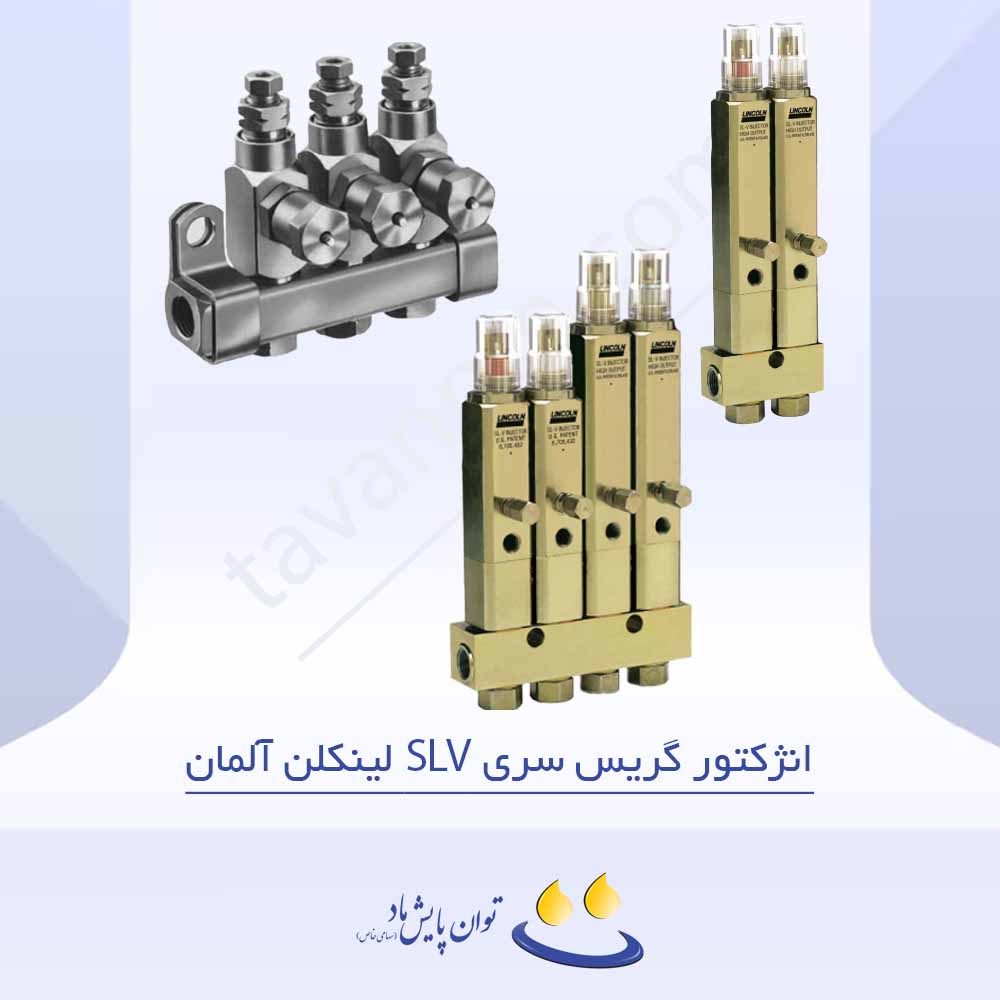

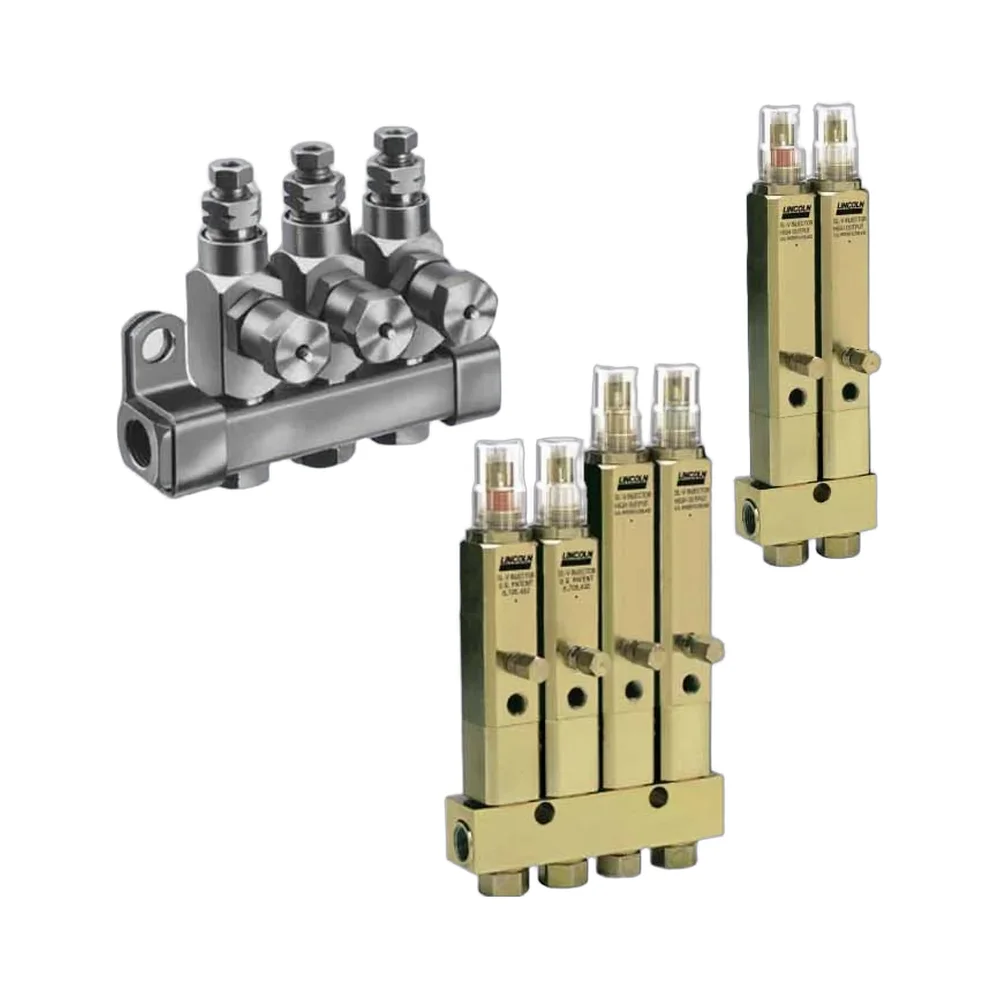

انژکتور گریس سری SLV لینکلن آلمان برای سیستم‌های تک‌خطی پرفشار «Centro-Matic» طراحی شده و با معماری پیستون–فنر، دبی قابل‌تنظیم، استمِ نشانگر دیداری و منیفولدهای چندخروجی، روانکاری یکنواخت و تکرارپذیر نقاط متعدد را تضمین می‌کند. این خانواده در کنار دیگر اعضای «SL» شامل مدل‌های SL-33، SL-32، SL-32HV، SL-V، SL-V XL، SL-1 و SL-11 عرضه می‌شود و بر اساس حجم تزریق، فشار تهویه و اتصالات، نیازهای متنوع خطوط صنعتی را پوشش می‌دهد.
معرفی مدل‌ها و کاربرد سریع
- SL-33؛ ریزدوزینگ برای نقاط کم‌مصرف، منیفولد ۱ تا ۶ شاخه (گزینه ۷ شاخه در استنلس ۳۰۴)، مناسب مسیرهای کوتاه.
- SL-32؛ دوزینگ کوچک با تهویه تیپیکال پایین، منیفولد ۱ تا ۴ شاخه، اجراهای کربن‌استیل و استنلس ۳۰۴.
- SL-32HV؛ نسخه «High Venting» با تهویه تیپیکال بالاتر برای راه‌اندازی سریع‌تر، منیفولد ۱ تا ۱۰ شاخه.
- SL-V؛ رده میانی پُرخوان با درپوش پلی‌کربناتی شفاف، منیفولد ۱ تا ۶ شاخه.
- SL-V XL؛ خروجی بسیار بالا برای نقاط پُرمصرف/مسیرهای بلند؛ منیفولد ۱ تا ۶ شاخه؛ بوش‌های تنظیم طیفی ۰٫۲۵ تا ۵ cm³/سیکل.
- SL-1؛ دبی بالاتر از SL-V، آب‌بندی FKM، گزینه اسمبلی استنلس ۳۱۶، منیفولد ۱ تا ۶ شاخه و نسخه تکی.
- SL-11؛ بالاترین دبی خانواده؛ فقط واحد تکی با ورودی ۱/۲″ NPTF.
ویژگی‌ها و مزایا
مهندسی‌شده برای دقت، سرویس‌پذیری و انعطاف در انتخاب دبی تا روانکاری مطمئن در خطوط طولانی با نقاط متعدد تضمین شود.
- تنظیم دبی بیرونی «بدون بازکردن لاین» و مقیاس‌گذاری گام‌به‌گام.
- پایش سریع با حرکت استم؛ در برخی اجراها امکان شمارش سیکل/مانیتورینگ.
- سرویس مستقل هر واحد؛ تعویض یک انژکتور بدون توقف کل ریل.
- سازگار با گریس تا NLGI 2 و روغن‌های صنعتی با گرانروی مناسب.
عملکرد و نکات نصب
با اعمال فشار خط، پیستون جابه‌جا و حجم تنظیم‌شده به خروجی تزریق می‌شود؛ پس از تهویه تا فشار تعریف‌شده، فنر بازگشت عمل کرده و سیکل بعدی آغاز می‌شود. از حداقل (پیچِ سفتِ دستی) با چرخش‌های تدریجی، خروجی افزایش می‌یابد. تهویه کافی خط، انتخاب روانکار سازگار با آب‌بندی (NBR/PU/FKM) و سفت‌کردن اتصالات با گشتاور استاندارد، برای حذف هواگیری طولانی ضروری است.
- برای نقاط دور/پُرمصرف: انتخاب SL-V XL یا افزایش تدریجی دبی SL-V.
- در منیفولدهای چندخروجی، تراز دبی هر نقطه روی همان منیفولد انجام و قفل شود.
کاربردها
خطوط تولید، ماشین‌ابزار، پرس‌ها و صنایع فولاد، سیمان و معدن که به روانکاری یکنواخت، تکرارپذیر و قابل‌پایش در فشار بالا نیاز دارند. انتخاب مدل بر اساس فاصله تا پمپ، مصرف هر نقطه و شرایط محیطی انجام می‌شود.
دلایل خرید از توان پایش ماد
انتخاب‌گذاری مهندسی‌شده دبی برای هر نقطه، تأمین منیفولدهای ۱ تا ۶ شاخه و انژکتورهای تکی، همخوانی کامل با پمپ‌های Centro-Matic، نصب و راه‌اندازی استاندارد، آموزش و پشتیبانی بلندمدت؛ نتیجه: کاهش توقفات و هزینه نگهداری.
جدول مشخصات فنی (خانواده SL)
- سیاست واحدها: فشار = بار، دما = °C، دبی = cm³/سیکل؛ اعداد فارسی در ستون فارسی و اعداد انگلیسی در ستون انگلیسی.
مدل‌ها و پیکربندی‌های مونتاژی
خلاصه مهم‌ترین پیکربندی‌ها برای چیدمان سریع:
- SL-33؛ منیفولد: ۱–۶ شاخه کربن‌استیل، ۱–۷ شاخه استنلس ۳۰۴؛ نسخه تکی و جایگزین موجود.
- SL-32؛ منیفولد: ۱–۴ شاخه (کربن‌استیل/استنلس ۳۰۴)؛ نسخه تکی و جایگزین موجود.
- SL-32HV؛ منیفولد: ۱–۱۰ شاخه (کربن‌استیل)؛ نسخه تکی و جایگزین موجود.
- SL-V؛ منیفولد: ۱–۶ شاخه؛ نسخه تکی و جایگزین موجود.
- SL-V XL؛ منیفولد: ۱–۶ شاخه؛ نسخه تکی و جایگزین + بوش‌های تنظیم طیفی ۰٫۲۵ تا ۵٫۰۰ cm³.
- SL-1؛ منیفولد: ۱–۶ شاخه (کربن‌استیل/اسمبلی‌های استنلس ۳۱۶)؛ نسخه تکی و جایگزین موجود.
- SL-11؛ فقط واحد تکی با ورودی ۱/۲″ NPTF.
