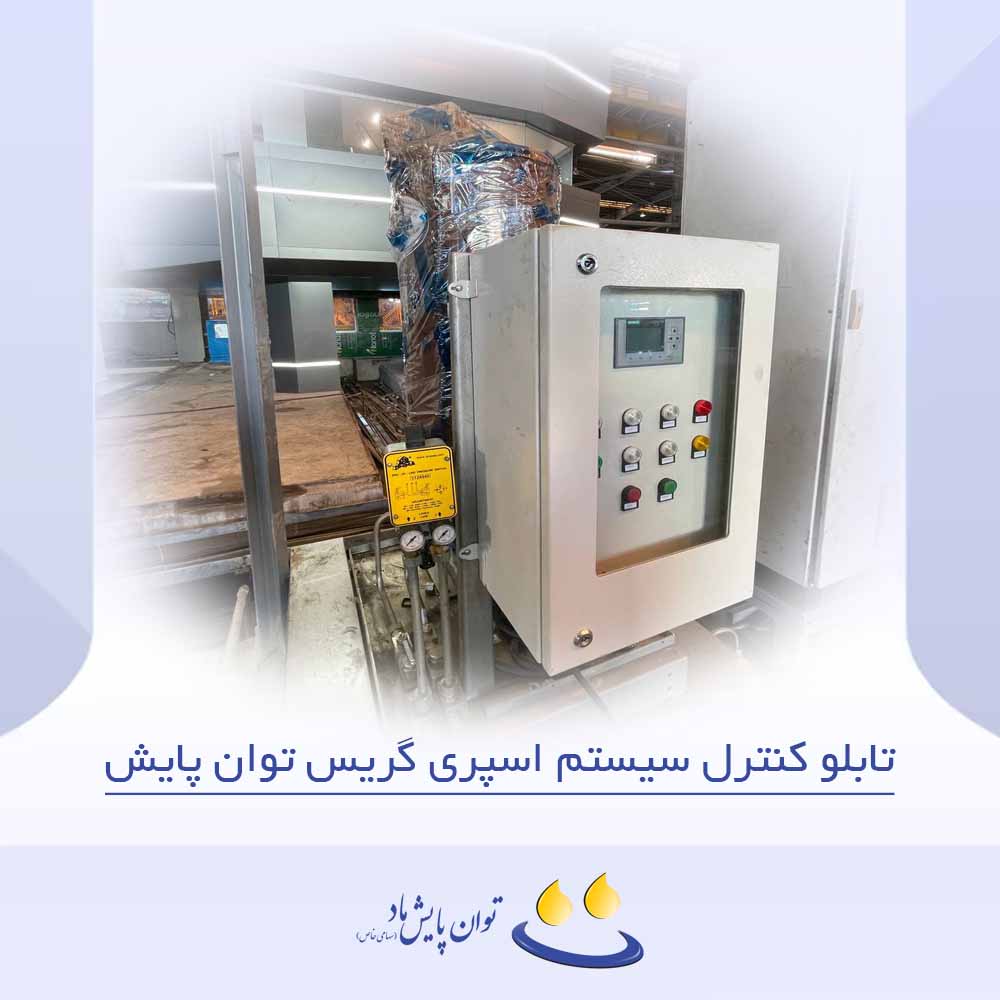

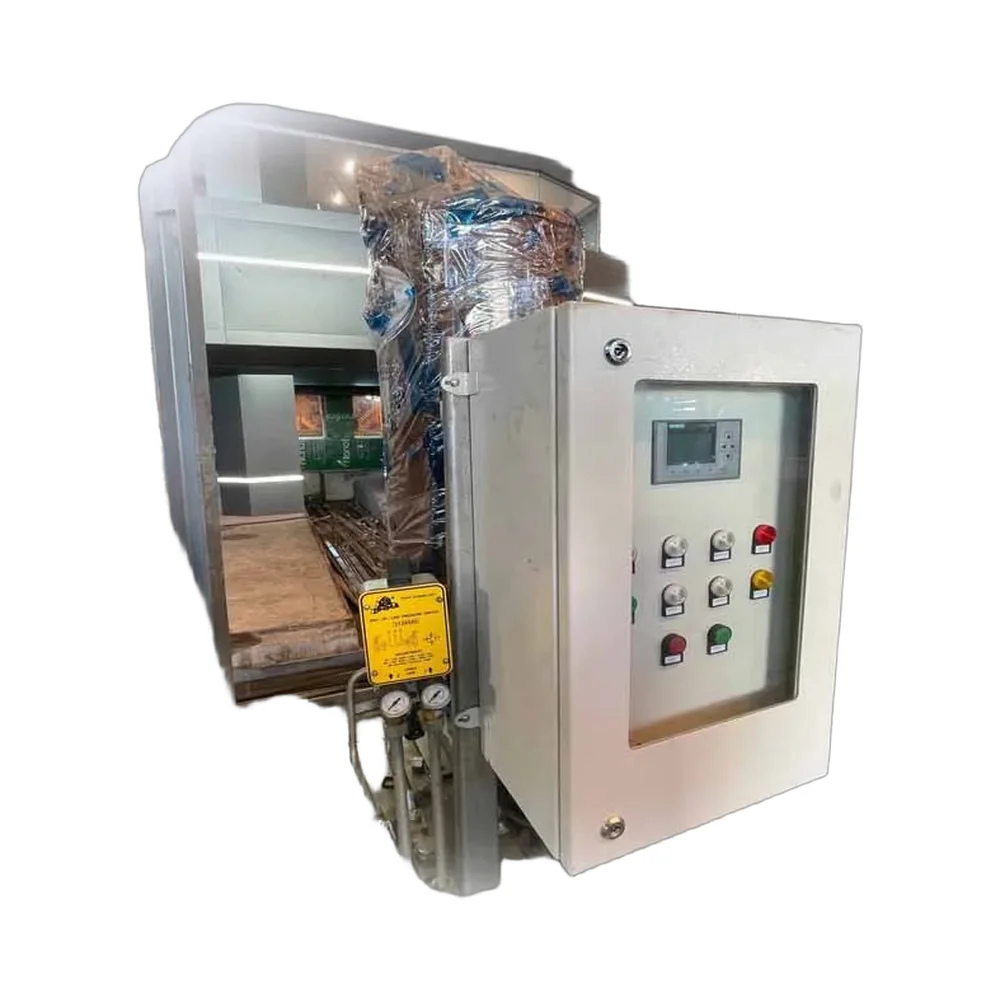

تابلو کنترل سیستم اسپری گریس توان پایش ماد یک راهکار کنترلی پیشرفته برای سیستمهای پاشش گریس (Open Gear Spray) است که معمولاً در روانکاری چرخدندههای باز کورهها و آسیابها بهکار میرود. در این کاربردها، کیفیت روانکاری فقط به دبی گریس وابسته نیست، بلکه هماهنگی زمانبندی «هوا» و «گریس» و شکلگیری صحیح الگوی پاشش، نقش تعیینکننده دارد. این تابلو با کنترل دقیق شیر برقی هوا (Air Solenoid) و فرماندهی به پمپ/والو گریس، سیکلهای پاشش را با دقت بالا اجرا میکند تا پوشش روانکار روی دنده یکنواخت شود و مصرف روانکار نیز بهینه بماند.
بررسی تخصصی و منطق عملکرد
در سیستمهای Spray، تابلو کنترل باید دو مسیر اصلی را همزمان مدیریت کند؛ مسیر هوا برای اتمایز و پخش صحیح، و مسیر گریس برای تزریق کنترلشده. منطق کنترلی تابلو اسپری توان پایش ماد بهگونهای طراحی شده که ابتدا شرایط سلامت هوای فشرده بررسی شود و سپس فرمان پاشش صادر گردد. نقطه تمایز مهم این تابلو، اجرای دقیق فرآیند Post-Blow است؛ یعنی پس از پایان تزریق گریس، جریان هوا برای مدت تنظیمشده ادامه مییابد تا نازلها پاکسازی شوند و احتمال گرفتگی (Clogging) به حداقل برسد. این رویکرد در کاربریهای گردوغباردار و سیکلهای طولانی، مستقیماً روی پایداری پاشش، کاهش توقفات و افزایش عمر نازلها اثر میگذارد.
مزایا
- کنترل هماهنگ هوا و گریس برای ایجاد الگوی پاشش یکنواخت روی چرخدنده باز
- لاجیک Post-Blow دقیق جهت پاکسازی نازلها و کاهش ریسک گرفتگی
- امکان اینترلاک فشار هوا با پرشر سوئیچ جهت جلوگیری از پاشش ناقص
- خروجیهای ران/فالت (Dry Contact) برای اعلام وضعیت به اتاق کنترل یا DCS
ملاحظات بهرهبرداری
- تنظیم صحیح زمان پاشش و زمان Post-Blow متناسب با نوع گریس و شرایط کاری ضروری است
- کیفیت هوای فشرده و ثبات فشار کمپرسور در کیفیت الگوی پاشش اثر مستقیم دارد
- در پروژههای چند نازل یا چند زون، استفاده از HMI برای تنظیمات سریع و مانیتورینگ توصیه میشود
مشخصات فنی و ویژگیها
- کنترل دوگانه: مدیریت همزمان و هماهنگ شیر برقی هوا (Air Solenoid) و مسیر پمپ/والو گریس
- لاجیک Post-Blow: تنظیم زمان دمش هوا پس از پایان سیکل برای پاکسازی نازلها
- کنترل فشار هوا: دریافت سیگنال از پرشر سوئیچ هوا و توقف پاشش در صورت افت فشار
- PLC: طراحی با Siemens LOGO / S7 یا هر برند مورد تأیید وندورلیست کارفرما
- نمایشگر (Optional): امکان نصب HMI برای تنظیم زمانها و مشاهده وضعیت نازلها
- ارتباطات: خروجی Run/Fault بهصورت Dry Contact جهت اتصال به DCS یا سیستم مرکزی
کلیه تابلوهای برق شرکت توان پایش به صورت سفارشی (Custom-Made) طراحی شده و امکان تغییر در برند قطعات (Siemens، Schneider، LS و …)، جنس بدنه و منطق کنترل بر اساس نیاز اختصاصی خط تولید شما وجود دارد.
