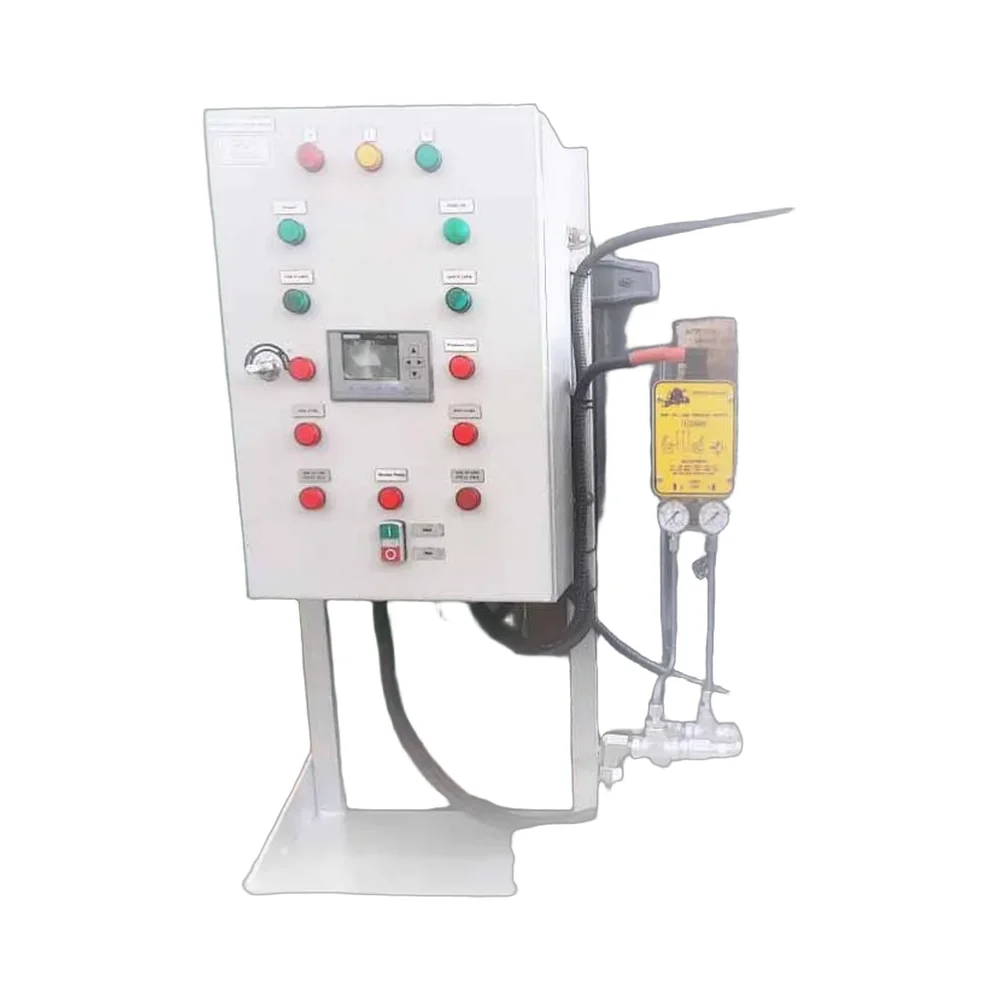

تابلو کنترل هوشمند سیستم های روانکاری دو خطی (Dual-Line Control Panel) یکی از محصولات تخصصی شرکت توان پایش ماد است که به طور ویژه برای مدیریت سیستم های روانکاری دو خطی در صنایع سنگین مانند فولاد، سیمان و معادن طراحی و ساخته می شود. این تابلو نقش مغز متفکر سیستم را ایفا کرده و با کنترل دقیق سیکل های رفت و برگشت گریس، از توزیع یکنواخت روانکار در کل شبکه اطمینان حاصل می کند.
بررسی تخصصی و منطق عملکرد
در سیستم های دو خطی، اطمینان از رسیدن گریس به دورترین نقطه خط، حیاتی ترین اصل عملکرد است. تابلو کنترل Dual-Line توان پایش، منطق کنترلی خود را بر پایه فیدبک فشار از انتهای خط (End-of-Line Pressure) بنا کرده است. در این ساختار، پس از شروع سیکل پمپاژ، فشار سیستم به صورت لحظه ای پایش می شود و تنها زمانی که فشار تعریف شده در انتهای خط تأیید گردد، فرمان تغییر وضعیت به شیر تعویض خط (Reversing Valve یا VSG) صادر می شود. این رویکرد، از تعویض زودهنگام خط و روانکاری ناقص جلوگیری می کند.
مزایا
- کنترل کاملاً مبتنی بر فشار واقعی سیستم و نه صرفاً زمان
- جلوگیری از روانکاری ناقص نقاط انتهایی شبکه
- کاهش ریسک آسیب به پمپ، خطوط و مقسم های دو خطی
- قابلیت تشخیص سریع گرفتگی، نشتی یا افت فشار
ملاحظات بهره برداری
- تنظیم صحیح Monitoring Time متناسب با طول و حجم خطوط ضروری است
- انتخاب درست پرشر سوئیچ انتهای خط تأثیر مستقیم بر دقت عملکرد دارد
- در سیستم های بزرگ، استفاده از HMI برای مانیتورینگ توصیه می شود
مشخصات فنی و ویژگی ها
- هسته کنترلی: Siemens LOGO! به صورت پیش فرض، با امکان استفاده از S7-1200، Delta یا Schneider
- کنترل شیر تعویض خط: مدیریت دقیق زمان و فشار شیر برقی Reversing Valve
- پایش فشار: ورودی پرشر سوئیچ دیفرانسیلی یا End-of-Line
- Monitoring Time: تنظیم زمان مجاز رسیدن به فشار نهایی و اعلام آلارم
- بدنه تابلو: درجه حفاظت IP54 تا IP66 متناسب با محیط صنعتی
- ارتباطات: امکان اتصال به DCS و اتاق کنترل مرکزی
کلیه تابلوهای برق شرکت توان پایش به صورت سفارشی (Custom-Made) طراحی شده و امکان تغییر در برند قطعات (Siemens، Schneider، LS و …)، جنس بدنه و منطق کنترل بر اساس نیاز اختصاصی خط تولید شما وجود دارد.
سؤالات متداول درباره تابلو کنترل سیستم روانکاری دو خطی توان پایش
در این بخش به سؤالات رایج مهندسان درباره منطق کنترلی، اهمیت رسیدن گریس و کاربرد این تابلو پاسخ میدهیم.
منطق کنترلی این تابلو بر چه اساسی است؟
بر پایه فیدبک فشار از انتهای خط (End-of-Line Pressure) بنا شده است.
این تابلو چه نقشی در سیستم دوخطی دارد؟
نقش مغز متفکر سیستم را ایفا کرده و سیکلهای رفتوبرگشت گریس را بهدقت کنترل میکند.
چرا رسیدن گریس به دورترین نقطه خط اهمیت دارد؟
اطمینان از رسیدن گریس به دورترین نقطه، حیاتیترین اصل عملکرد صحیح سیستم دوخطی است.
این تابلو در چه صنایعی کاربرد دارد؟
در صنایع سنگین مانند فولاد، سیمان و معادن کاربرد دارد.
این تابلو چطور توزیع یکنواخت روانکار را تضمین میکند؟
با کنترل دقیق سیکلهای رفتوبرگشت، از توزیع یکنواخت روانکار در کل شبکه اطمینان حاصل میکند.
