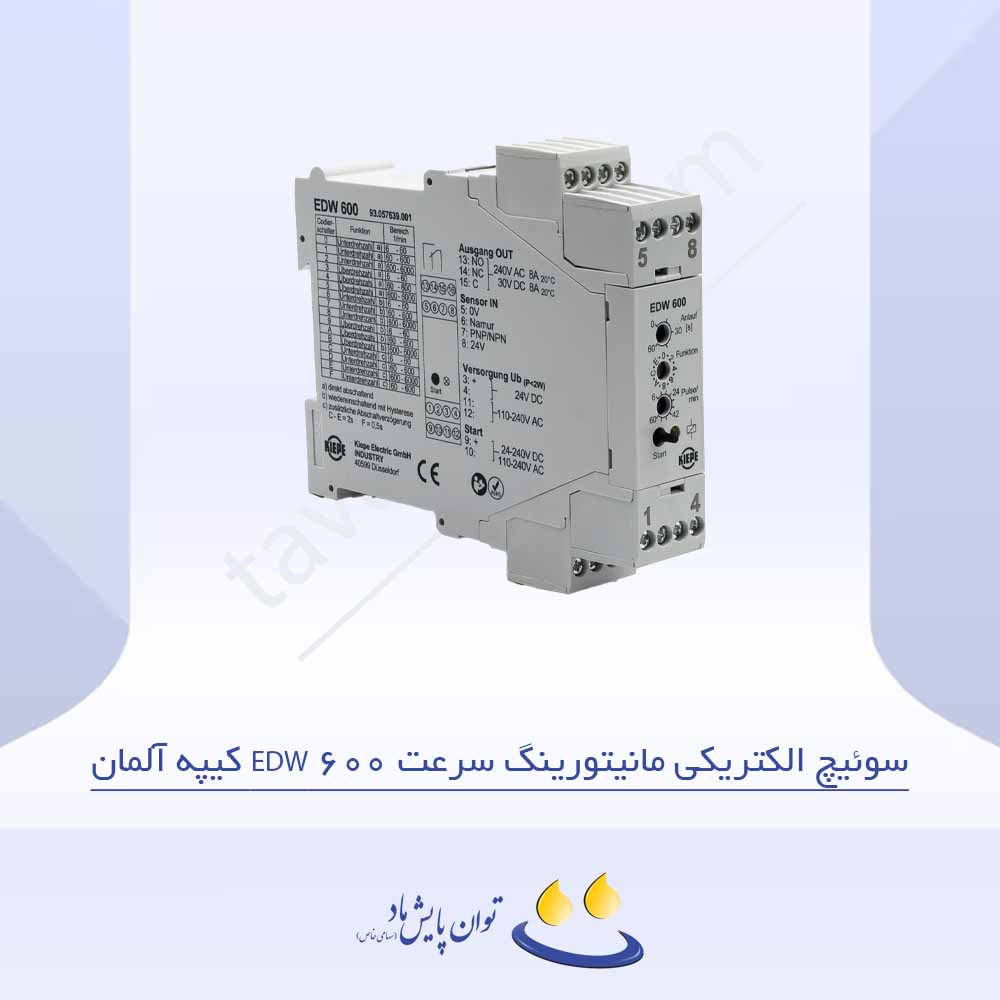

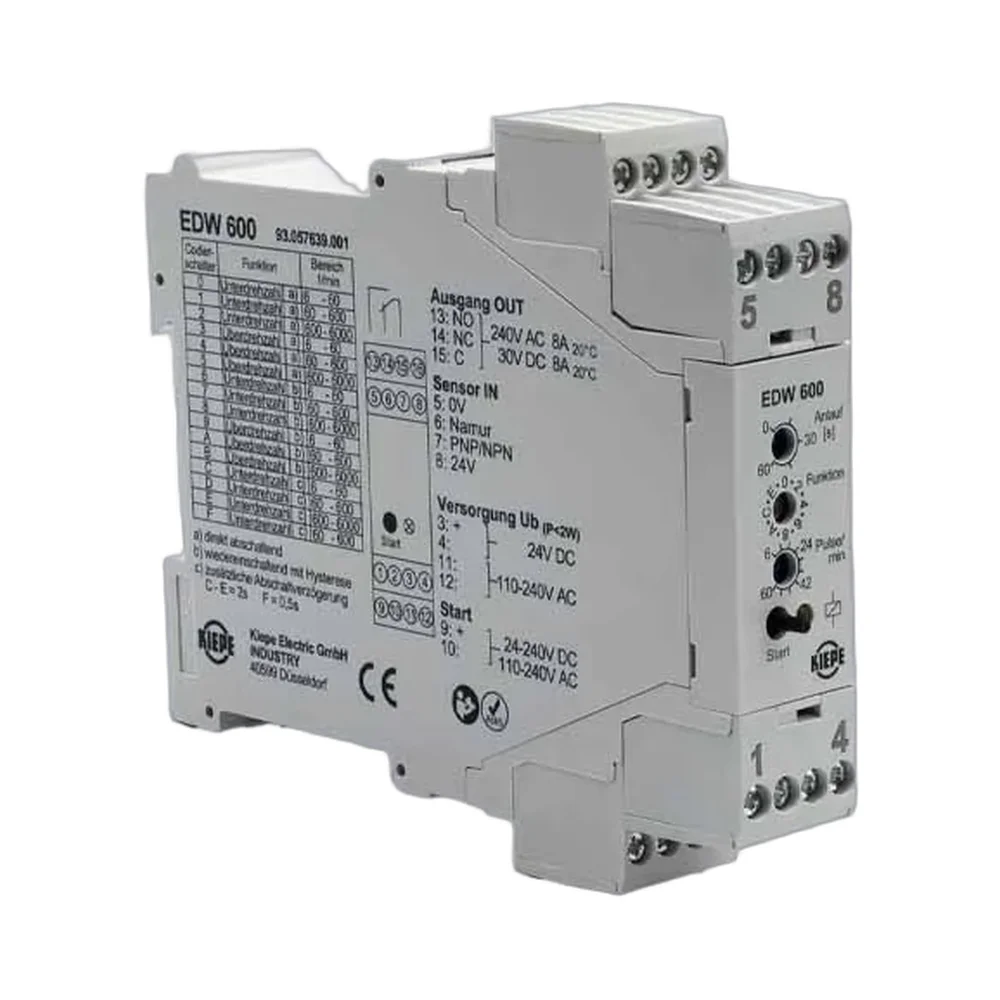

سوئیچ الکتریکی مانیتورینگ سرعت EDW 600 کیپه آلمان

9 / 10
از 100 کاربر
مشخصات کلی مشخصات فنی نقشه انفجاری

مشخصات کلی

سوئیچ الکتریکی مانیتورینگ سرعت EDW 600 کیپه آلمان یک تجهیز ایمنی و کنترلی پیشرفته است که برای تشخیص اضافه سرعت (Overspeed) و کم سرعت (Underspeed) در سیستم های انتقال مواد طراحی شده است. این تجهیز می تواند سرعت را تا ۶۰۰۰ دور بر دقیقه با دقت بالا کنترل کرده و در صورت عبور از حدود مجاز، فرمان هشدار یا قطع اضطراری را صادر نماید .

ساختار و طراحی

EDW 600 با طراحی فشرده و نصب آسان روی ریل استاندارد EN 60715 (Top-Hat Rail)، گزینه ای مناسب برای تابلوهای کنترل صنعتی است. این دستگاه از یک بدنه مستحکم با درجه حفاظت IP20 برخوردار بوده و برای کار در محیط های صنعتی و فضای باز (با جعبه اتصال مناسب) طراحی شده است. وزن دستگاه تنها ۰٫۲ کیلوگرم و ابعاد آن ۲۳ × ۱۰۳٫۶ × ۱۲۳ میلی متر است.

نحوه عملکرد

این دستگاه با بهره گیری از ۶ حالت عملکردی مختلف، امکان مانیتورینگ اضافه سرعت و کم سرعت را به همراه زمان تأخیر قطع قابل تنظیم (۰ تا ۶۰ ثانیه) فراهم می کند. کاربر می تواند حد آستانه سرعت و هیسترزیس را به صورت دستی روی دستگاه تنظیم نماید (هیسترزیس قابل تنظیم بین ۳ تا ۲۵ درصد).

سوئیچ EDW 600 قابلیت اتصال به سنسورهای پالسی دو سیمه (NAMUR) و سه سیمه (NPN/PNP) را دارد. این دستگاه سیگنال برگشتی سنسور را پایش کرده و در صورت بروز وضعیت غیرمجاز، رله خروجی را فعال می کند.

ویژگی های الکتریکی

ولتاژ تغذیه چندگانه (Multivoltage):

  • DC 24 V ±15%
  • AC 110–240 V ±15%، 50/60 Hz

ورودی سنسور:

  • ۲ سیمه NAMUR مطابق EN 60947-5-6
  • ۳ سیمه NPN/PNP مطابق EN 60947-5-2

خروجی: ۱ کنتاکت تبدیلی (Changeover Relay)

ظرفیت قطع:

  • AC-15: ≤ 250 V AC / 8 A
  • DC-13: ≤ 30 V DC / 8 A

طول عمر الکتریکی: حدود ۱۰۰ هزار سیکل

زمان پاسخ رله: ۲۰۰ میلی ثانیه

محدوده فرکانس: ۰ تا ۱۰۰ هرتز

شرایط نصب و محیطی

  • محدوده دمای کاری: منفی ۴۰ تا مثبت ۷۰ درجه سانتی گراد
  • مقاومت در برابر شوک: ۱۵ g / 11 ms (مطابق EN 60068-2-27)
  • مقاومت در برابر لرزش: ۰٫۷ g (3–100 Hz) (مطابق EN 60068-2-6)
  • ارتفاع مجاز نصب: تا ۲۰۰۰ متر از سطح دریا
  • رطوبت مجاز: ۵٪ تا ۹۵٪

مزایا و کاربردها

  • تشخیص دقیق اضافه سرعت و کم سرعت در نوار نقاله ها و تجهیزات دوار
  • قابلیت تنظیم دستی ساده، بدون نیاز به برنامه نویسی
  • سازگاری با انواع سنسورهای NPN/PNP و NAMUR
  • طراحی فشرده با نصب آسان در تابلوهای برق صنعتی
  • مقاومت بالا در برابر شرایط سخت محیطی
  • کاربرد گسترده در صنایع معدنی، سیمان، فولاد، پتروشیمی، شیمیایی، نیروگاهی و پایانه های بارگیری

خدمات توان پایش ماد

شرکت توان پایش ماد به عنوان نماینده رسمی و انحصاری Kiepe آلمان در ایران، عرضه کننده محصولات اورجینال شامل سوئیچ های سرعت مدل EDW 600 می باشد. تمامی تجهیزات با یک سال گارانتی معتبر و ۱۵ سال خدمات پس از فروش ارائه می گردند.

مشخصات فنی

مدل (Model) سوئیچ الکتریکی مانیتورینگ سرعت EDW 600 کیپه آلمان Electronic Speed Monitor EDW 600 Kiepe Germany
ابعاد و وزن (Dimensions & Weight) ۲۳ × ۱۰۳٫۶ × ۱۲۳ میلی متر، وزن ۰٫۲ کیلوگرم 23 × 103.6 × 123 mm, 0.2 kg
نصب (Mounting) روی ریل EN 60715 (Top-Hat Rail) EN 60715 Top-Hat Rail mounting
درجه حفاظت (Protection class) IP20 (در جعبه مناسب تا IP65) IP20 (up to IP65 with enclosure)
محدوده سرعت (Speed range) تا ۶۰۰۰ دور بر دقیقه Up to 6000 rpm
حالت های عملکرد (Operating modes) ۶ حالت مانیتورینگ Overspeed و Underspeed 6 monitoring modes (Overspeed & Underspeed)
زمان تأخیر قطع (Delay time) قابل تنظیم ۰ تا ۶۰ ثانیه Adjustable 0–60 s
هیسترزیس (Hysteresis) قابل تنظیم ۳ تا ۲۵ درصد Adjustable 3–25 %
ورودی سنسور (Sensor input) NAMUR (EN 60947-5-6) / NPN & PNP (EN 60947-5-2) NAMUR (EN 60947-5-6) / NPN & PNP (EN 60947-5-2)
ولتاژ تغذیه (Supply voltage) DC 24 V ±15% / AC 110–240 V ±15%، 50/60 Hz DC 24 V ±15% / AC 110–240 V ±15%, 50/60 Hz
خروجی (Output) ۱ × رله تبدیلی (Changeover Relay) 1 × Changeover Relay
ظرفیت کلیدزنی (Switching capacity) AC-15: ≤ 250 V / 8 A، DC-13: ≤ 30 V / 8 A AC-15: ≤ 250 V / 8 A, DC-13: ≤ 30 V / 8 A
زمان پاسخ (Response time) ۲۰۰ میلی ثانیه 200 ms
محدوده فرکانس (Frequency range) ۰ تا ۱۰۰ هرتز 0–100 Hz
دمای کاری (Operating temperature) ۴۰- تا ۷۰+ °C –40 to +70 °C
مقاومت مکانیکی (Mechanical resistance) شوک: ۱۵ g / 11 ms، لرزش: ۰٫۷ g (3–100 Hz) Shock: 15 g / 11 ms, Vibration: 0.7 g (3–100 Hz)
شرایط محیطی (Environmental) ارتفاع تا ۲۰۰۰ متر، رطوبت ۵–۹۵٪ Altitude up to 2000 m, Humidity 5–95 %
استانداردها (Standards) EN 60947-5-2، EN 60947-5-6 EN 60947-5-2, EN 60947-5-6

نقشه انفجاری

برای دریافت کاتالوگ یا نقشه انفجاری این محصول، روی لینک زیر کلیک کنید.

دریافت کاتالوگ یا نقشه انفجاری
