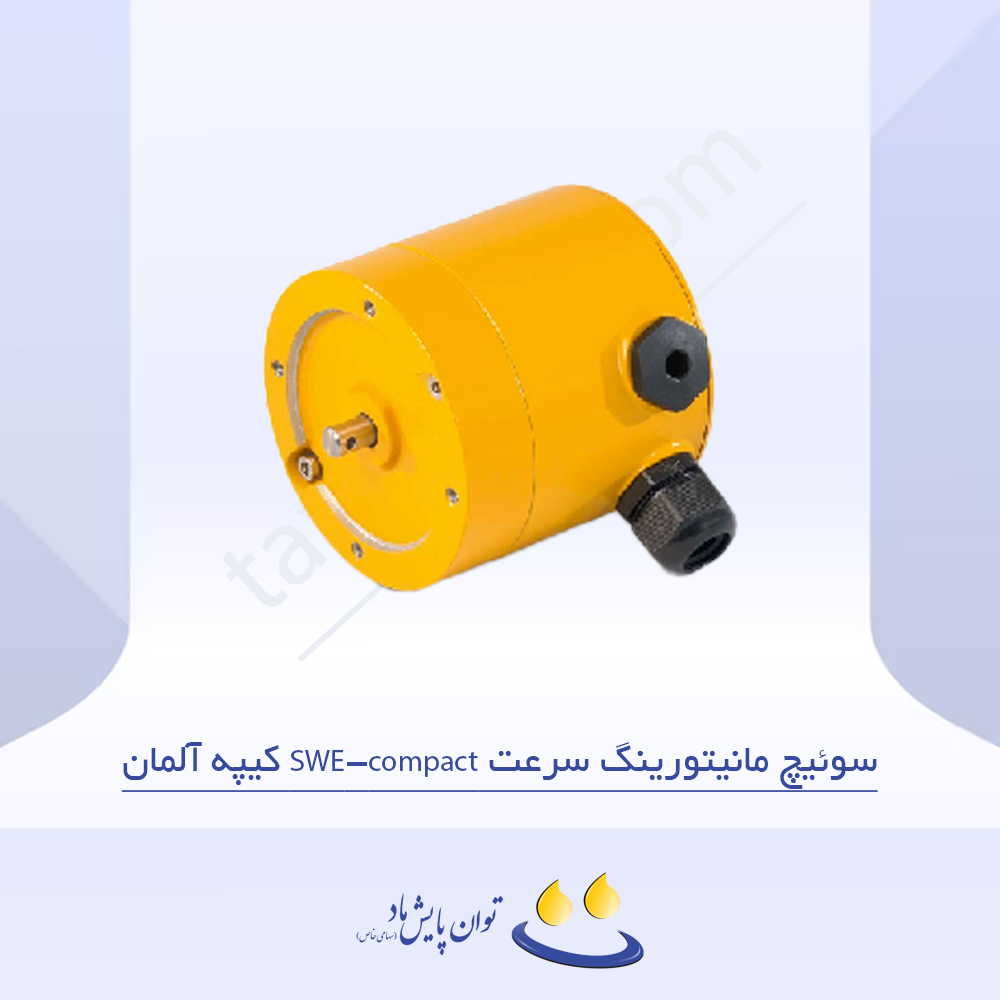

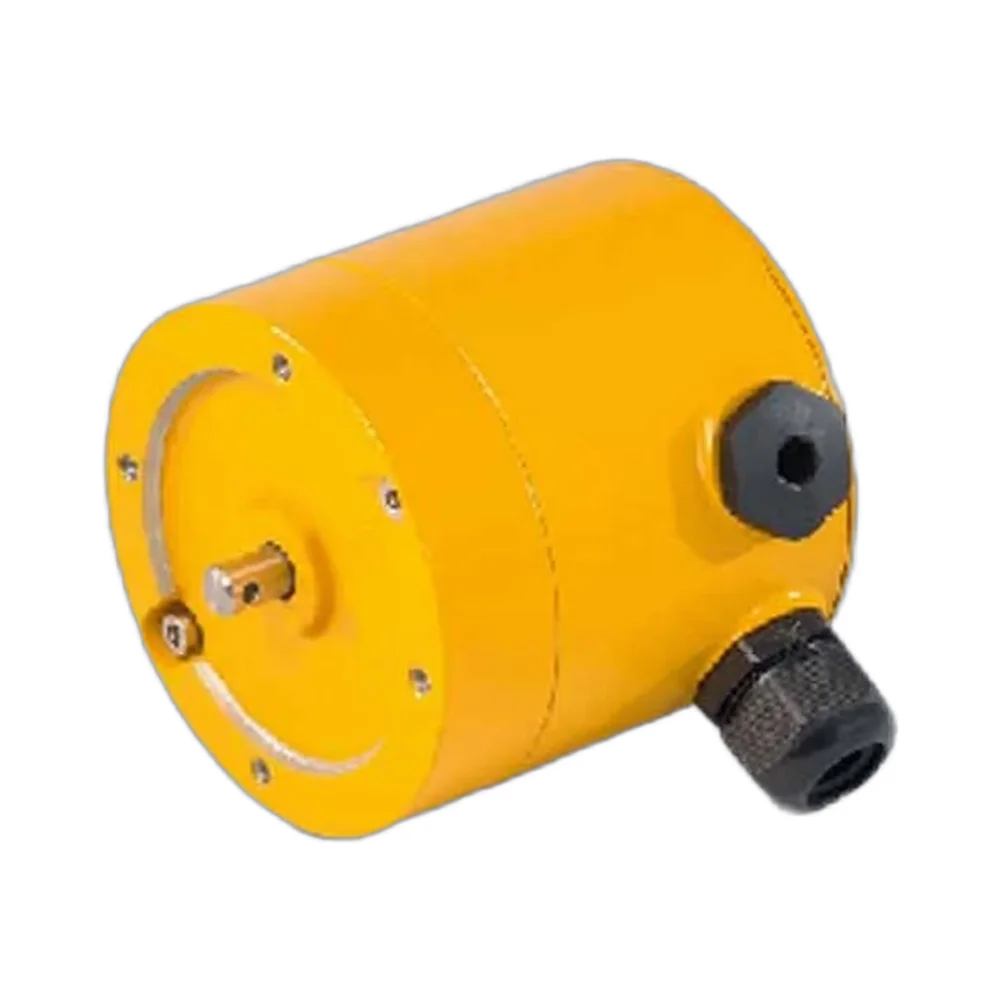

سوئیچ مانیتورینگ سرعت SWE-compact کیپه آلمان یک تجهیز پیشرفته برای کنترل و نظارت بر سرعت نوار نقاله‌ها و تجهیزات دوار است که به‌طور ویژه برای کاربردهای صنعتی سنگین و شرایط محیطی سخت طراحی شده است. این تجهیز با ترکیب ترانسدیوسر پالس اپتوالکترونیکی، رله ارزیابی سرعت و منبع تغذیه داخلی در یک واحد فشرده، پایش مطمئن سرعت و جلوگیری از اختلالات ناشی از کابل‌کشی‌های طولانی یا نویز الکتریکی را تضمین می‌کند.
طراحی و عملکرد
مدل SWE امکان پایش کم‌سرعت (Under-Speed)، لغزش (Slip Monitoring) و توقف کامل (Standstill) را فراهم می‌کند. در صورت رسیدن سرعت به بالاتر از مقدار تنظیم‌شده، رله داخلی فعال شده و چراغ LED وضعیت روشن می‌شود. چنانچه سرعت از مقدار تعیین‌شده کمتر شود، رله غیرفعال شده و LED خاموش می‌شود. زمان تأخیر راه‌اندازی دستگاه برای جلوگیری از خطای استارت اولیه قابل تنظیم بوده و بین ۰.۵ تا ۱۵ ثانیه متغیر است.
ساختار مکانیکی
- بدنه از آلومینیوم ریخته‌گری با پوشش مقاوم در برابر خوردگی و رنگ PU دو جزئی زرد (RAL 1004)
- وزن تقریبی ۱.۴ کیلوگرم
- درجه حفاظت محیطی IP65
- اتصال از طریق چهار پیچ M6 روی فلنج یا پایه
- قابلیت نصب مستقیم روی شفت، یا انتقال سرعت توسط کوپلینگ‌ها (K1، K7) و همچنین درایو تسمه B همراه با پایه لولایی GB برای استفاده روی سطح تسمه نقاله
مشخصات الکتریکی
ولتاژ تغذیه: AC 230V ±10%، 50–60Hz (نسخه AC 110V قابل سفارش)
خروجی: یک رله تبدیلی (۱ عدد Change-over contact) با پوشش نقره‌ای
ظرفیت کلیدزنی:
۲۳۰V AC / ۲ آمپر (بار مقاومتی)
۲۳۰V AC / ۱ آمپر (cos φ = 0.4)
هیسترزیس نقطه عملکرد: حداکثر ۲۰٪
انحراف نقطه عملکرد: کمتر از ۲٪
زمان تحریک رله: حدود ۲۰۰ میلی‌ثانیه
شرایط محیطی
- دمای کاری: منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد
- کلاس حفاظتی: I (اتصال به ارت الزامی)
- ورودی کابل: ۲ عدد M25 × 1.5 (به همراه گلند کابل و درپوش)
- سطح مقطع کابل: حداکثر ۲.۵ میلی‌متر مربع
مزایا و کاربردها
- طراحی یکپارچه شامل سنسور پالس و رله ارزیابی سرعت
- جلوگیری از تداخل سیگنال در فواصل طولانی
- نصب آسان با فلنج، پایه یا سیستم درایو تسمه
- دقت بالا در پایش کم‌سرعت، لغزش و توقف کامل
- مناسب برای نوار نقاله‌ها، آسیاب‌ها، سانتریفیوژها، فن‌ها و تجهیزات دوار در صنایع معدن، سیمان، فولاد، انرژی و پتروشیمی
خدمات توان پایش ماد
شرکت توان پایش ماد به‌عنوان نماینده رسمی و انحصاری Kiepe آلمان در ایران، عرضه‌کننده سوئیچ‌های پایش سرعت مدل SWE به همراه تجهیزات جانبی نصب (فلنج‌ها، کوپلینگ‌ها، پایه‌ها و درایو تسمه) است. تمامی محصولات Kiepe با یک سال گارانتی معتبر و ۱۵ سال خدمات پس از فروش ارائه می‌شوند
