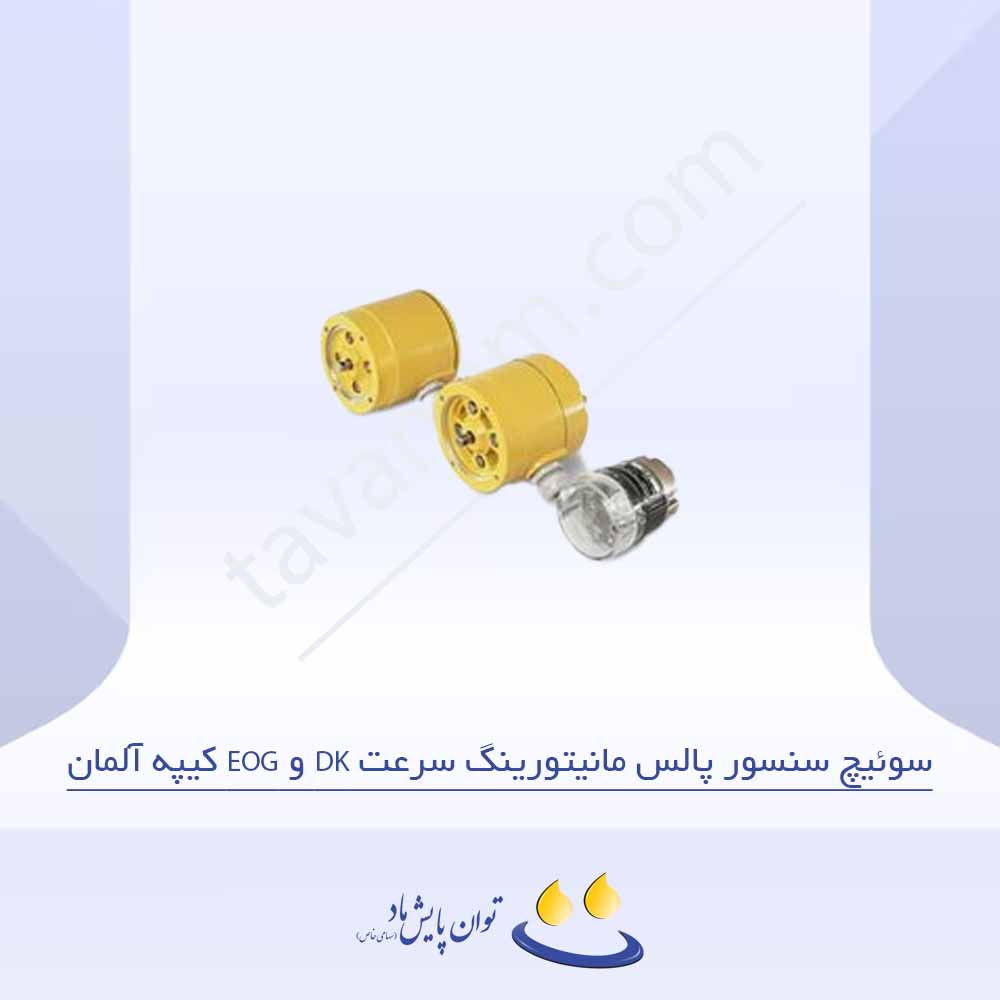

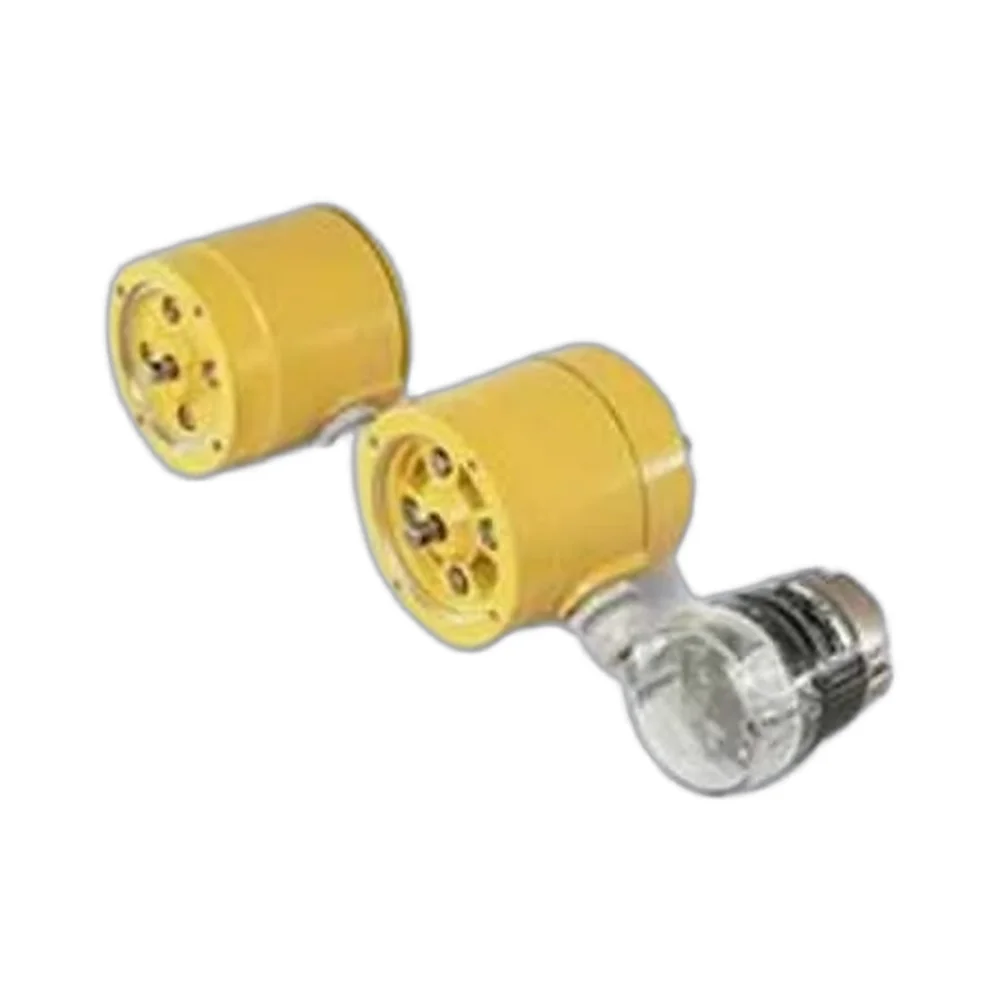

سوئیچ سنسور پالس مانیتورینگ سرعت DK و EOG کیپه آلمان محصولاتی دقیق و مقاوم جهت پایش سرعت و تبدیل حرکت دورانی به سیگنال های الکتریکی هستند. اینگونه محصولات در سیستم های پایش سرعت نوار نقاله و تجهیزات دوار به طور گسترده استفاده می شوند و به ویژه در ترکیب با مانیتورهای سرعت مدل EDW و EDO، امکان تشخیص کم سرعت، توقف یا اضافه سرعت را با دقت بالا فراهم می کنند.
ساختار و طراحی
این سری به صورت کاملاً بسته و ایمن طراحی شده است و دیسک پالس به طور یکپارچه داخل محفظه تعبیه شده است. بدنه از آلیاژ مقاوم ساخته شده و نصب آن از طریق فلنج یا پایه انجام می شود. اتصال به شفت دستگاه توسط کوپلینگ های ویژه یا درایو تسمه (Belt Drive B) انجام می گیرد. این طراحی علاوه بر ایمنی بالا، نصب را آسان کرده و نیاز به قطعات جانبی اضافی را از بین می برد.
نحوه عملکرد
- مدل DK (القایی – NAMUR): با استفاده از یک ترانزیستور اسیلاتوری و میدان فرکانس بالا کار می کند. عبور قطعه فلزی از مقابل سنسور باعث تغییر جریان مصرفی و تولید پالس الکتریکی می شود. این مدل در نسخه های یک یا پنج پالس در هر دور عرضه می شود.
- مدل EOG (اپتوالکترونیکی – PNP/NPN): از دیسک اپتیکی داخلی برای تولید پالس های دقیق استفاده می کند. این مدل دقت بالایی دارد و در نسخه های یک، پنج، ده و بیست وپنج پالس در هر دور ارائه می شود.
ویژگی های الکتریکی
DK (NAMUR): ولتاژ تغذیه 8.2 V DC، جریان فعال 1.2 mA، جریان غیرفعال 2.1 mA، فرکانس کلیدزنی تا 5 kHz
EOG (PNP/NPN): ولتاژ تغذیه 24 V DC، جریان خروجی تا 200 mA، فرکانس کلیدزنی تا 0.4 kHz
درجه حفاظت: IP67
کابل اتصال: کابل دو سیمه برای مدل NAMUR و سه سیمه برای مدل PNP/NPN
شرایط نصب و محیطی
- دمای کاری: منفی 25 تا مثبت 70 درجه سانتی گراد
- وزن تقریبی: 1.5 کیلوگرم
- نصب با چهار پیچ M6
- مقاومت بالا در برابر رطوبت، گردوغبار و ارتعاشات صنعتی
مزایا و کاربردها
- تولید پالس های دقیق و قابل اطمینان برای پایش سرعت
- طراحی بسته و ایمن بدون نیاز به دیسک پالس خارجی
- گزینه های مختلف تعداد پالس در هر دور متناسب با نیاز کاربر
- سازگاری کامل با مانیتورهای سرعت Kiepe
- کاربرد گسترده در صنایع معدنی، سیمان، فولاد، پتروشیمی، انرژی و سیستم های حمل ونقل مواد
خدمات توان پایش ماد
شرکت توان پایش ماد به عنوان نماینده رسمی و انحصاری Kiepe آلمان در ایران، عرضه کننده سنسورهای پالس سری DK و EOG به همراه کوپلینگ ها و تجهیزات جانبی نصب است. تمامی محصولات Kiepe با یک سال گارانتی معتبر و ۱۵ سال خدمات پس از فروش ارائه می شوند.
سؤالات متداول درباره سوئیچ سنسور پالس مانیتورینگ سرعت DK و EOG کیپه آلمان
در این بخش به سؤالات رایج مهندسان درباره تفاوت مدل ها، تعداد پالس و نصب این سنسورها پاسخ می دهیم.
تفاوت مدل DK و EOG چیست؟
مدل DK (القایی-NAMUR) از ترانزیستور اسیلاتوری استفاده می کند، در حالی که مدل EOG (اپتوالکترونیکی-PNP/NPN) از دیسک اپتیکی داخلی برای تولید پالس های دقیق استفاده می کند.
این سنسورها چند پالس در هر دور تولید می کنند؟
مدل DK در نسخه های یک یا پنج پالس در هر دور، و مدل EOG در نسخه های یک، پنج، ده و بیست وپنج پالس در هر دور عرضه می شود.
این سنسورها چطور نصب می شوند؟
نصب از طریق فلنج یا پایه انجام می شود و اتصال به شفت دستگاه توسط کوپلینگ های ویژه یا درایو تسمه صورت می گیرد.
درجه حفاظت این سنسورها چقدر است؟
درجه حفاظت IP67 دارند.
این سنسورها با چه مانیتورهایی سازگارند؟
سازگاری کامل با مانیتورهای سرعت Kiepe مانند EDW و EDO دارند.
