| مدل تجهیز (Device Model) |

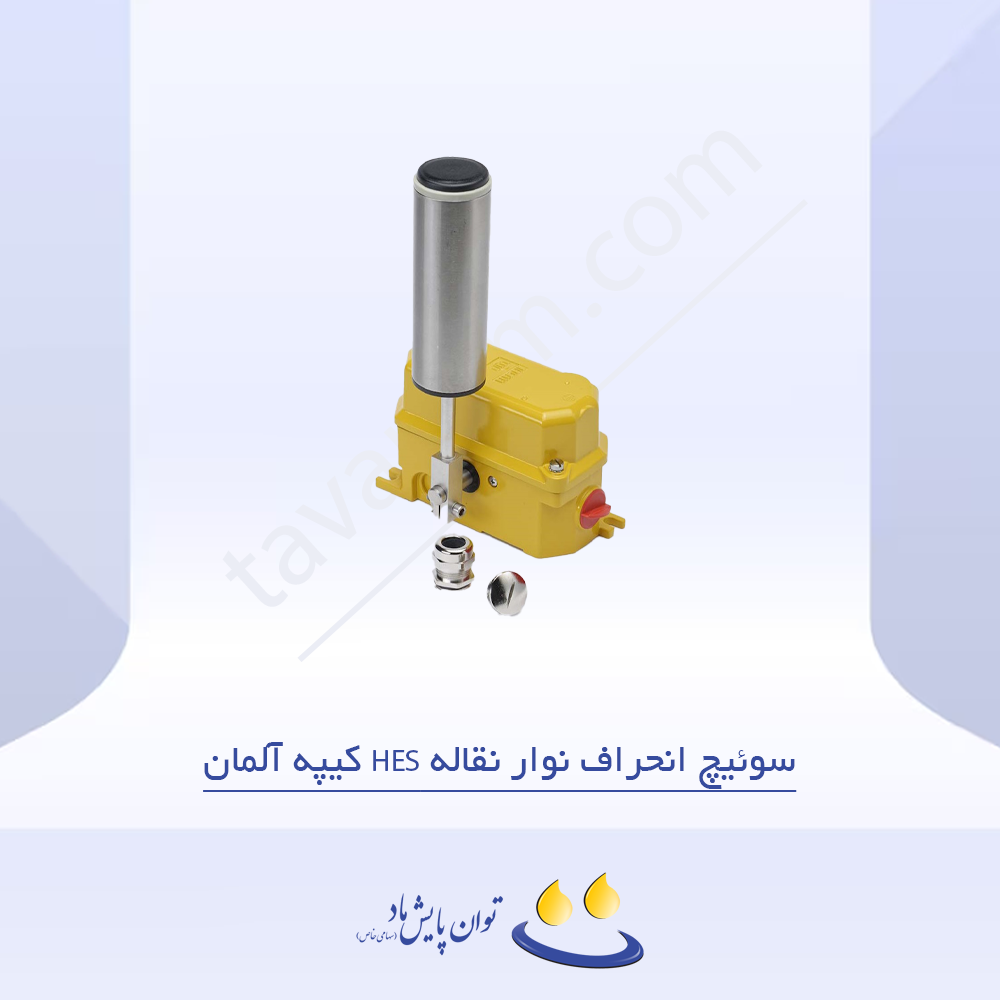

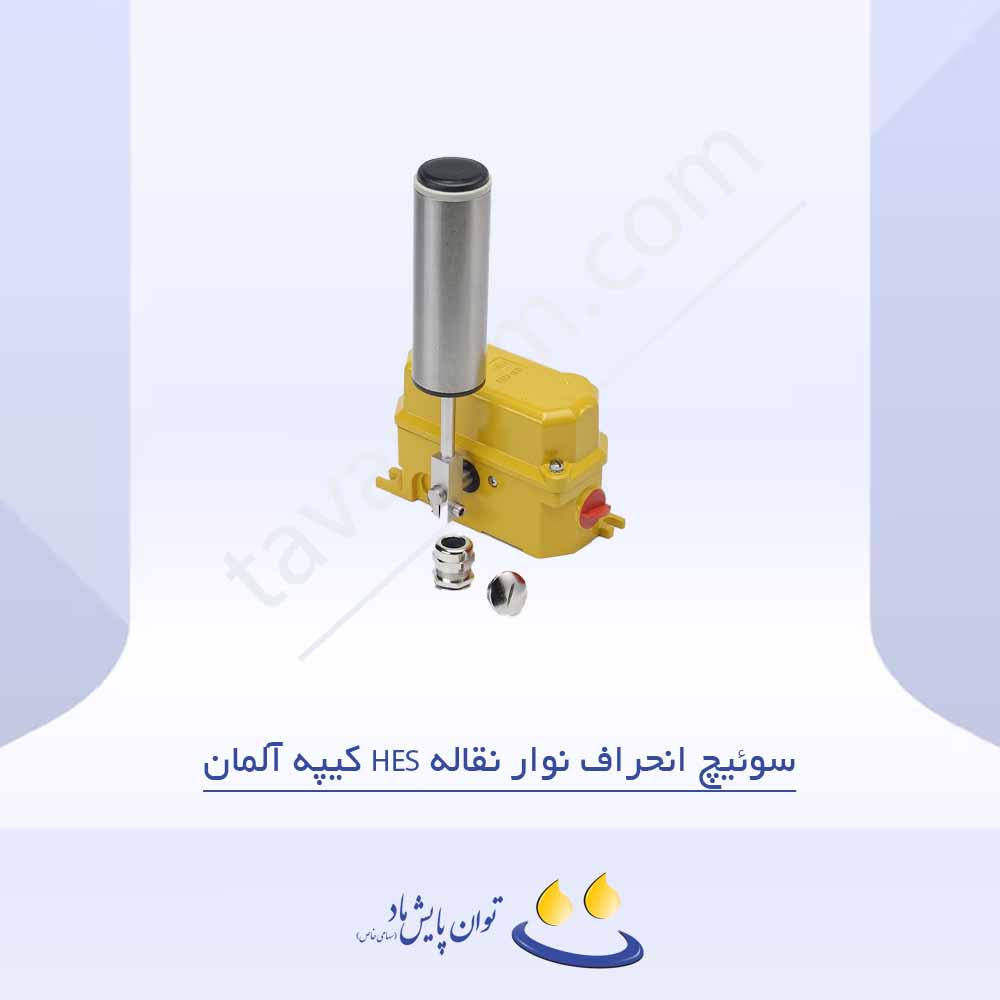

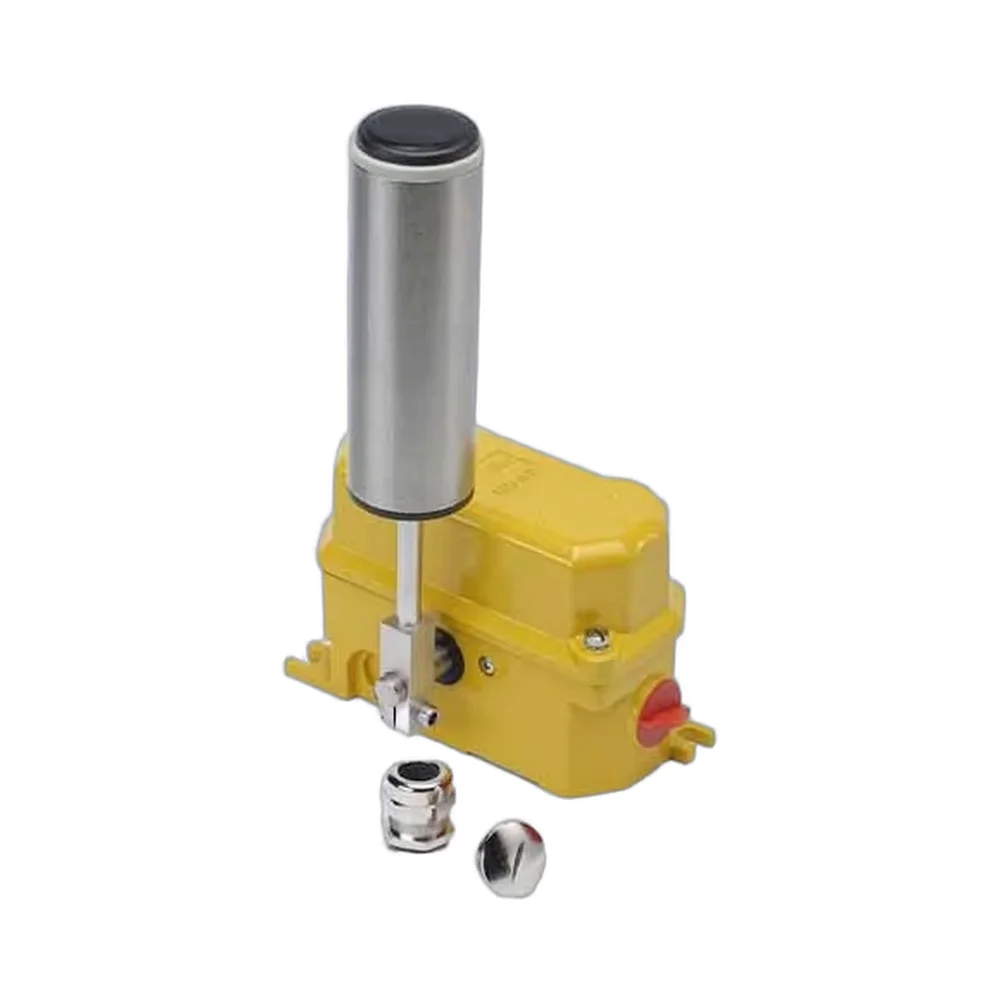

سوئیچ انحراف نوار نقاله HES |
Kiepe HES Misalignment Switch |
| کاربرد (Function) |
تشخیص انحراف تسمه و توقف ایمن نوار نقاله |
Belt misalignment detection, conveyor safety stop |
| استانداردها (Standards) |
DIN EN 620، EN 60947-5-1 |
DIN EN 620; EN 60947-5-1 |
| جنس بدنه (Housing) |
آلومینیوم دایکاست GK-AlSi12 با پوشش ضد خوردگی |
Die-cast aluminium GK-AlSi12, anti-corrosion coating |
| رنگ بدنه (Color) |
زرد استاندارد RAL 1004 |
RAL 1004 yellow |
| درجه حفاظت (Ingress protection) |
IP67 |
IP67 |
| رولر اهرم (Roller lever) |
استیل آلیاژی ضد سایش، قطر ۴۸ میلی‌متر |
Alloy steel, wear-resistant, Ø48 mm |
| سرعت تسمه مجاز (Belt speed) |
تا ۳ متر بر ثانیه |
up to 3 m/s |
| زاویه عملکرد (Operating angle) |
نقطه اول: ۵–۱۵° (هشدار)
نقطه دوم: ۱۵–۳۵° (قطع) |
1st stage: 5–15° (alarm)
2nd stage: 15–35° (trip) |
| جابجایی مجاز اهرم (Max lever deflection) |
۷۵ درجه |
75° max |
| کنتاکت‌ها (Contacts) |
۲ × SPDT Changeover، Snap action |
2 × SPDT, cam-operated snap action |
| ولتاژ نامی (Rated voltage) |
۲۳۰ ولت AC/DC |
230 V AC/DC |
| جریان حرارتی (Thermal current) |
۶ آمپر |
Ith 6 A |
| ظرفیت قطع (Breaking capacity) |
AC-15: ۲۴۰V / ۱٫۵A • DC-24: ۳A |
AC-15: 240 V / 1.5 A • DC-24: 3 A |
| طول عمر الکتریکی (Electrical life) |
۵۰۰٬۰۰۰ سیکل |
500,000 cycles |
| طول عمر مکانیکی (Mechanical life) |
بیش از ۱۰٬۰۰۰٬۰۰۰ سیکل |
>10,000,000 cycles |
| محدوده دما (Operating temperature) |
۲۵− تا ۷۰+ °C (مدل HES 711 تا ۴۰− °C) |
–25 to +70 °C (HES 711: –40 °C) |
| ورودی کابل (Cable entry) |
۲ × M25×1.5 |
2 × M25×1.5 |
