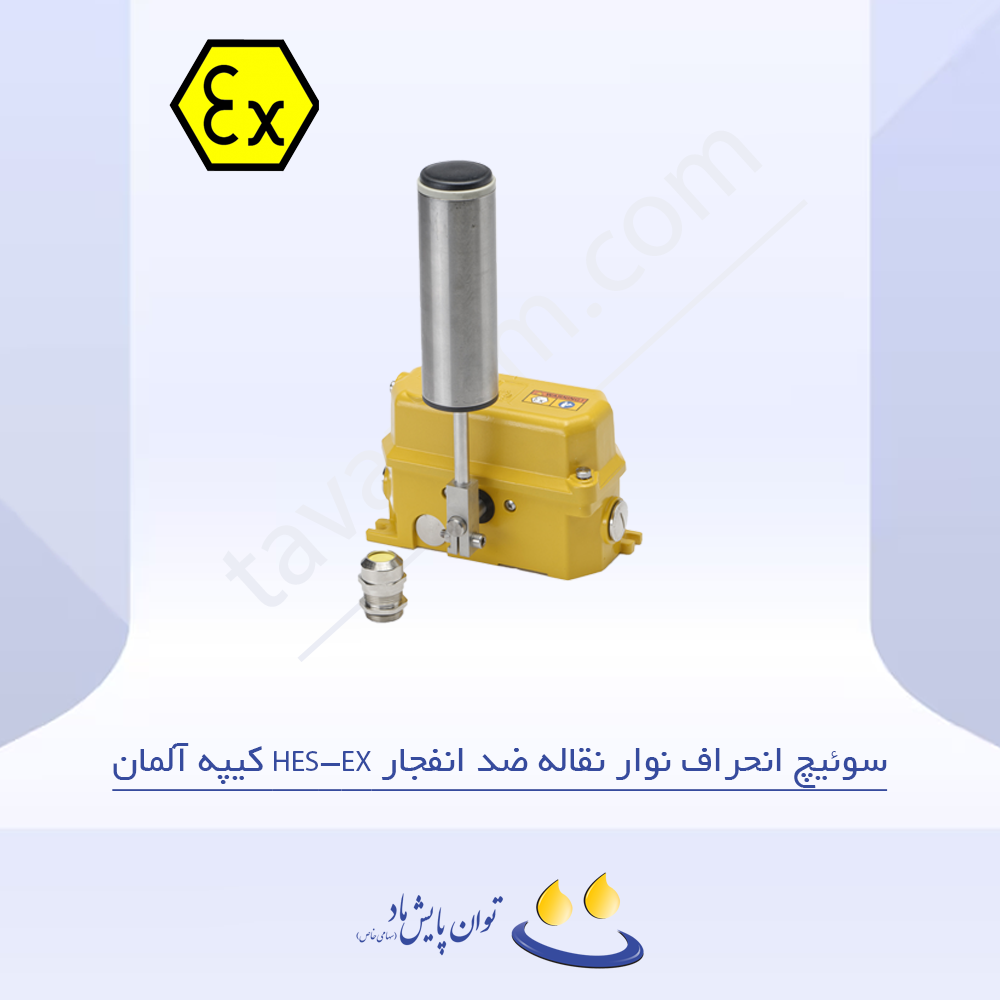

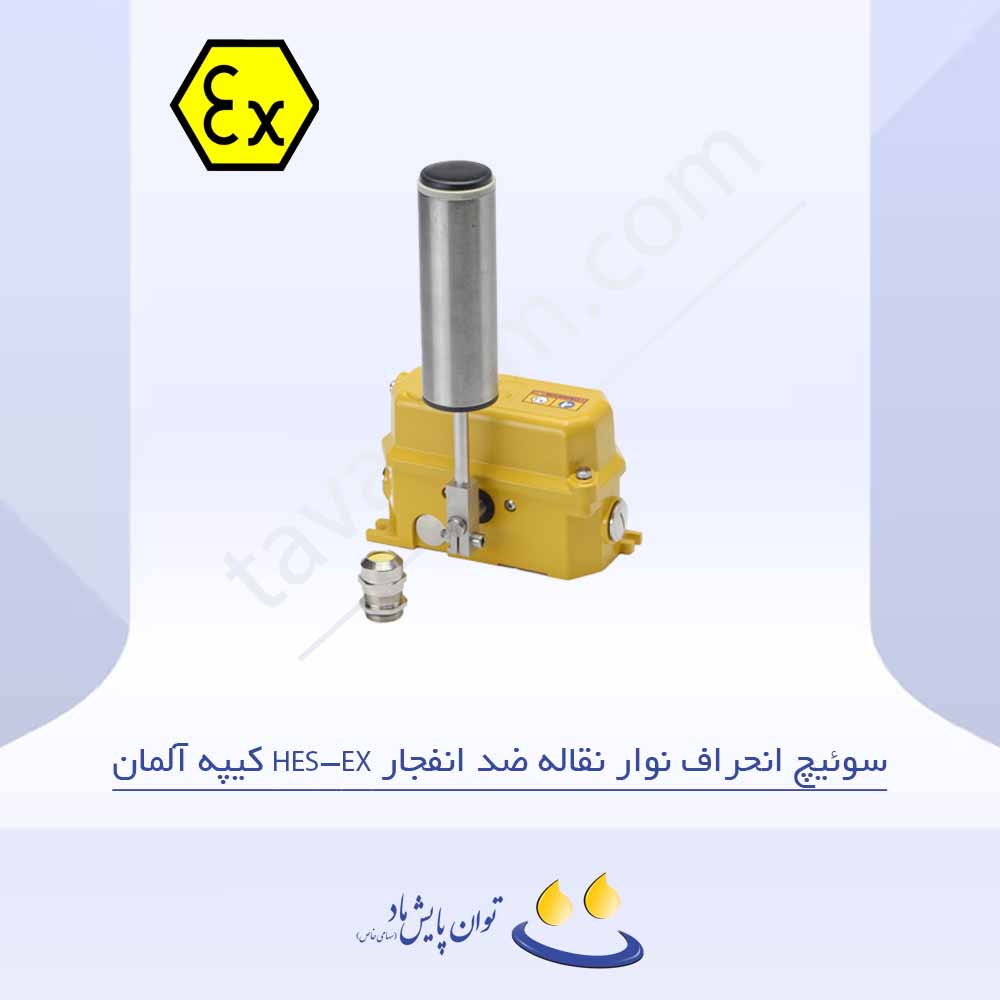

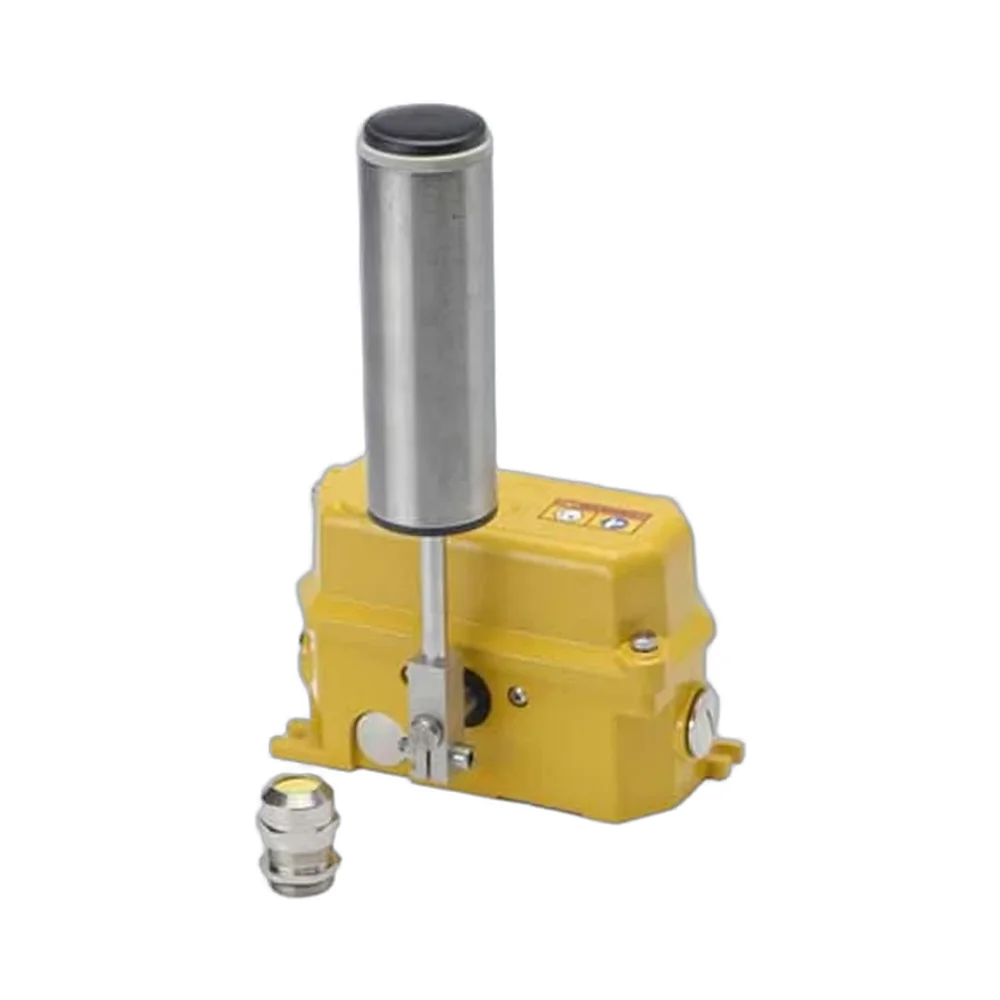

سوئیچ انحراف نوار نقاله ضد انفجار HES EX کیپه آلمان یک تجهیز ایمنی و حفاظتی ضد انفجار است که برای تشخیص انحراف عرضی تسمه و توقف فوری نوار نقاله در شرایط اضطراری طراحی شده است. این مدل مخصوص استفاده در محیطهای دارای گردوغبار قابل اشتعال تولید شده و مطابق با الزامات استانداردهای بینالمللی DIN EN 620 و EN 60947-5-1 و همچنین دستورالعمل ATEX 2014/34/EU و IECEx ساخته شده است.
بدنه HES-EX از آلومینیوم دایکاست GK-AlSi12 با پوشش مقاوم به خوردگی و رنگ زرد استاندارد (RAL 1004) ساخته شده است. رولر محرک از استیل ضدزنگ با قطر ۵۰ میلیمتر و یاتاقان توپی (Ball Bearing) تولید شده تا در برابر سایش و بارهای سنگین مقاوم باشد. درجه حفاظت بالا IP67 موجب عملکرد ایمن و پایدار در محیطهای گردوغبار، مرطوب و انفجاری میگردد
این سوئیچ بهصورت دوطرفه (Bidirectional) عمل میکند. در صورت انحراف عرضی تسمه، نوار به رولر حساس دستگاه برخورد کرده و کنتاکتها تغییر وضعیت میدهند. این مدل دارای دو نقطه عملکرد قابل تنظیم است: نقطه اول بین ۵ تا ۱۵ درجه (برای هشدار) و نقطه دوم بین ۱۵ تا ۳۵ درجه (برای قطع ایمنی). حداکثر جابجایی مکانیکی اهرم تا ۷۵ درجه امکانپذیر است. پس از رفع انحراف، رولر به کمک فنر داخلی به حالت اولیه بازمیگردد.
ویژگیهای الکتریکی
سوئیچ انحراف نوار نقاله ضد انفجار HES-EX کیپه آلمان علاوه بر طراحی مکانیکی مقاوم، دارای ویژگیهای الکتریکی پیشرفتهای است که عملکرد مطمئن و ایمن را در شرایط سخت صنعتی تضمین میکند. سیستم کنتاکتها با مکانیزم سریع، ظرفیت قطع بالا و عمر الکتریکی طولانی طراحی شده و بهگونهای است که در محیطهای مستعد انفجار و گردوغبار نیز بدون افت کیفیت کار میکند. مشخصات دقیق این بخش در جدول زیر ارائه شده است.
- سیستم کنتاکت: دو عدد SPDT Changeover با مکانیزم Snap Action
- ولتاژ نامی عایق: ۲۵۰ ولت
- جریان حرارتی نامی: ۶ آمپر
- ظرفیت قطع: AC-15: ۲۳۰ ولت / ۱٫۵ آمپر، DC-13: ۲۴ ولت / ۲ آمپر یا ۶۰ ولت / ۰٫۵ آمپر
- مقاومت ضربهای: ۲٫۵ کیلوولت
- عمر الکتریکی: بیش از ۳۰ هزار سیکل در بار نامی
- اتصالات کابل: ورودی M25x1.5 با گلند ضد انفجار
استانداردها و ایمنی ضد انفجار
این مدل برای استفاده در Zone 21 و Zone 22 (مدل HES-EX 2D) و همچنین Zone 22 (مدل HES-EX 3D) مناسب است.
- HES-EX 2D: II 2D Ex t IIIC T85°C Db IP67
- HES-EX 3D: II 3D Ex t IIIC T85°C Dc IP67
این مشخصات نشاندهنده حفاظت کامل در برابر گردوغبار قابل اشتعال و دمای سطحی محدود به ۸۵ درجه سانتیگراد است
شرایط نصب و محیطی
سوئیچ انحراف نوار نقاله ضد انفجار HES-EX کیپه آلمان برای نصب و بهرهبرداری در شرایط سخت محیطی طراحی شده است. این تجهیز با امکان نصب ساده روی سازه نوار نقاله، محدوده دمایی گسترده و مقاومت بالا در برابر رطوبت و گردوغبار، عملکردی پایدار و ایمن را حتی در صنایع حساس و محیطهای مستعد انفجار تضمین میکند. جزئیات مربوط به شرایط نصب و مشخصات محیطی در لیست زیر آمده است.
- نصب با دو پیچ M8 روی سازه نوار نقاله
- موقعیت نصب افقی با امکان شیب تا ۳۰ درجه
- محدوده دمای کاری: منفی ۲۵ تا مثبت ۷۰ درجه سانتیگراد
- در مدلهای خاص: قابلیت کارکرد تا منفی ۴۰ درجه سانتیگراد
- نیاز به اتصال کابل همپتانسیل (Potential Equalization) برای جلوگیری از تخلیه الکترواستاتیکی
مزایا و کاربردها
سوئیچ انحراف نوار نقاله ضد انفجار HES-EX کیپه آلمان با طراحی مستحکم و قابلیت عملکرد در شرایط سخت، علاوه بر افزایش ایمنی در محیطهای صنعتی، مانع از بروز توقفهای ناخواسته و خسارات ناشی از خرابی تسمه میشود. این تجهیز به دلیل مقاومت مکانیکی بالا، امکان ارسال همزمان سیگنال هشدار و توقف و تطابق با استانداردهای بینالمللی، انتخابی ایدهآل برای صنایع سنگین و محیطهای مستعد انفجار محسوب میگردد. موارد استفاده و مزایای کلیدی این محصول در ادامه آمده است.
- ایمنی بسیار بالا در محیطهای مستعد انفجار
- قابلیت تشخیص انحراف و ارسال همزمان سیگنال هشدار و توقف
- بدنه مستحکم و رولر ضدسایش برای کار در شرایط سخت
- کاهش خطرات ناشی از پارگی تسمه و توقفهای ناخواسته
- کاربرد در صنایع نفت، گاز، پتروشیمی، معادن، فولاد، سیمان و صنایع شیمیایی
خدمات توان پایش ماد
شرکت توان پایش ماد بهعنوان نماینده رسمی و انحصاری Kiepe آلمان در ایران، تأمینکننده انواع سوئیچهای ضد انفجار از جمله مدل HES-EX است. این محصولات با یک سال گارانتی معتبر و ۱۵ سال خدمات پس از فروش ارائه میشوند تا بهرهبرداری ایمن و پایدار در سختترین شرایط صنعتی تضمین گردد.
