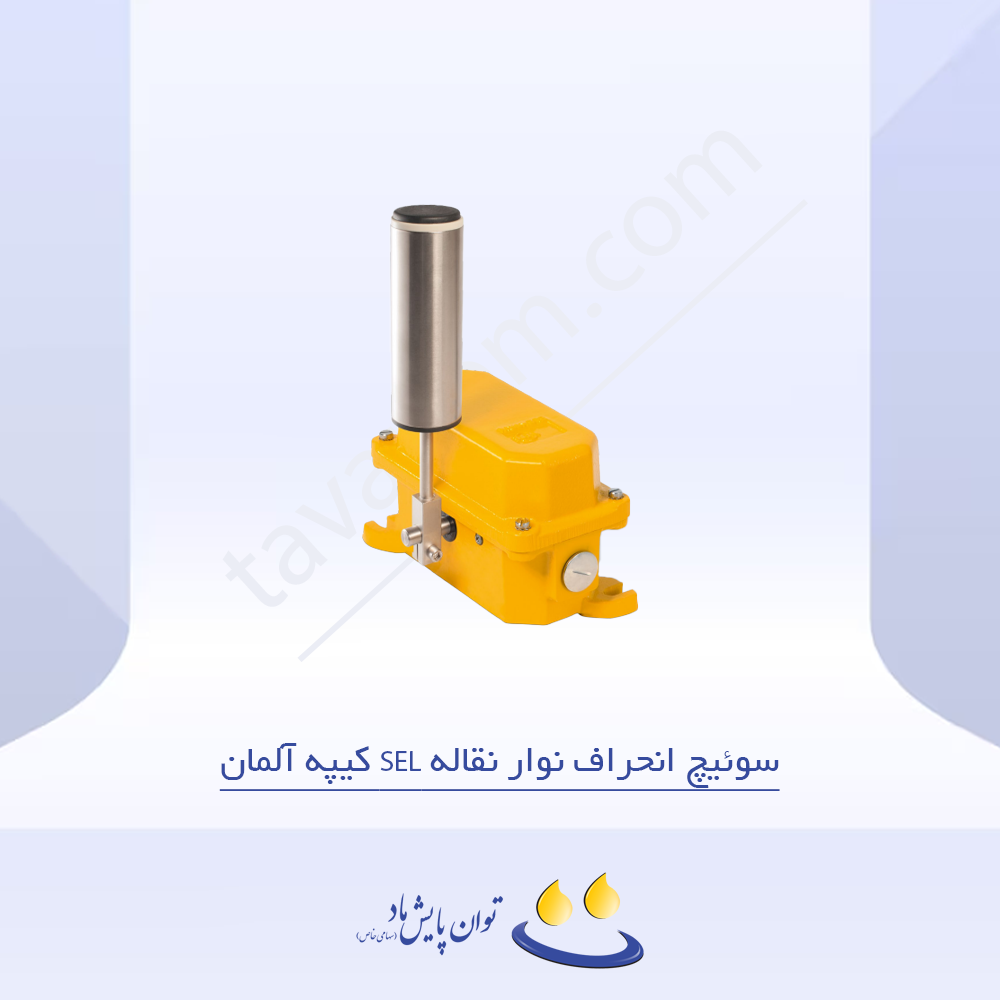

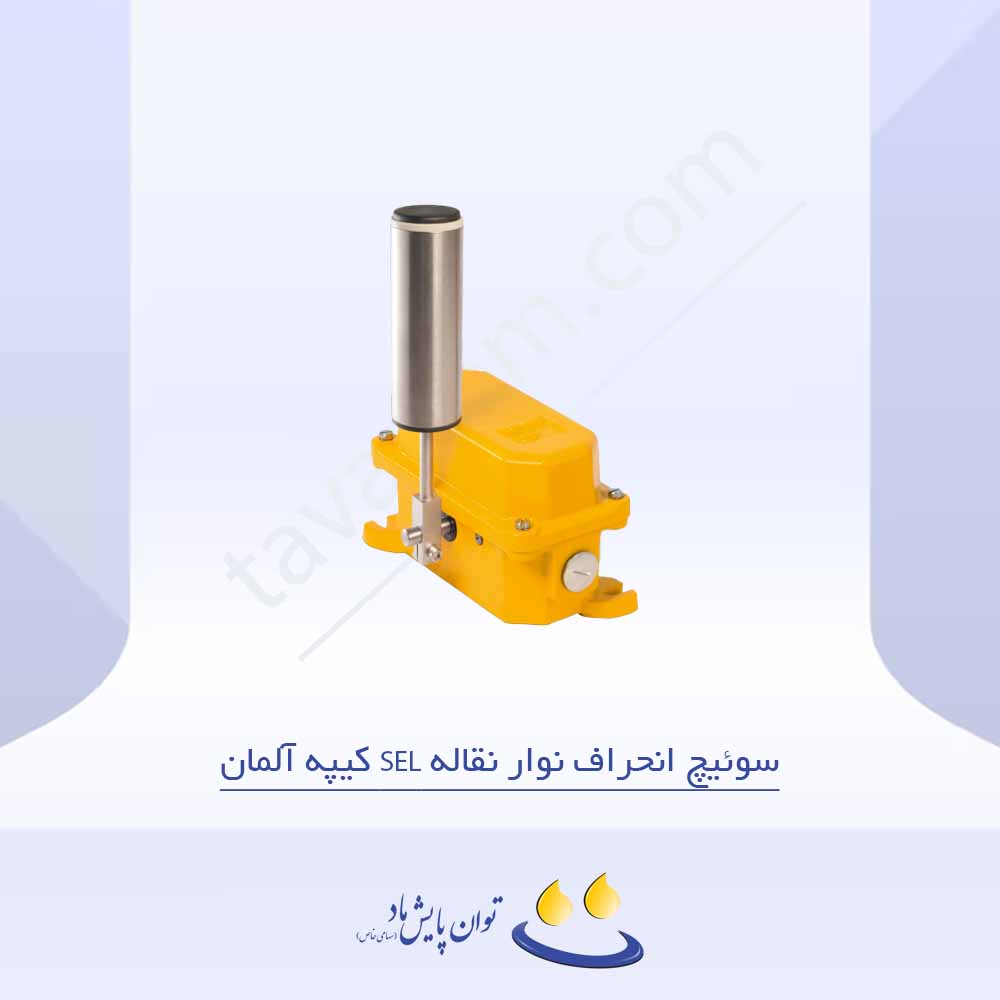

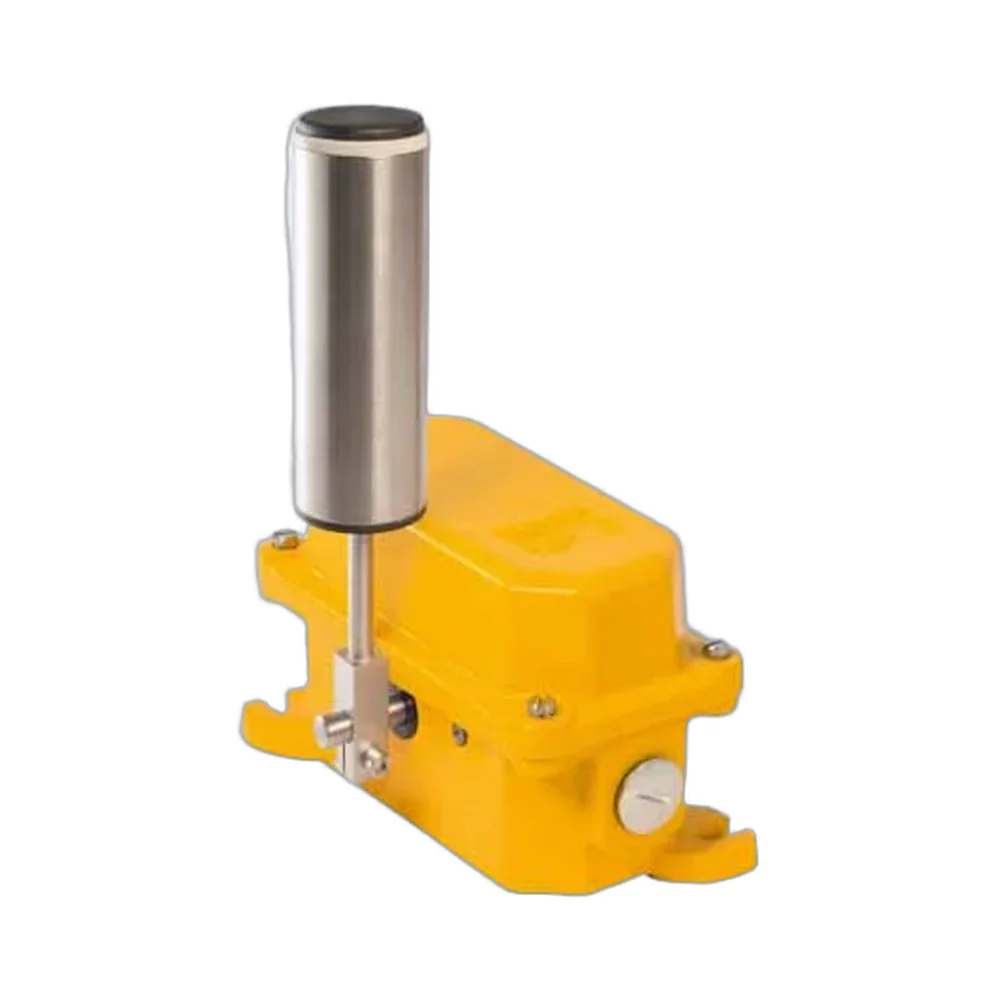

سوئیچ انحراف نوار نقاله SEL کیپه آلمان یک تجهیز ایمنی قابل اعتماد است که جهت تشخیص انحراف عرضی تسمه و توقف بهموقع سیستم در شرایط غیرمجاز طراحی شده است. این مدل برای کاربردهای سنگین (Heavy Duty) بر اساس الزامات استاندارد DIN EN 620 ساخته شده و نقش کلیدی در جلوگیری از آسیب تسمه و سازه نوار نقاله دارد.
ساختار و طراحی
بدنه SEL از BMC (Bulk Molding Compound) مقاوم ساخته شده و با رنگ زرد استاندارد (RAL 1004) پوشش داده شده است. درجه حفاظت IP65 عملکرد ایمن در شرایط گردوغبار، رطوبت و محیطهای صنعتی سخت را تضمین میکند. این سوئیچ با چهار جای پیچ بیضیشکل برای پیچهای M8 بهسادگی روی سازه نصب میشود. اهرم رولری از استیل آلیاژی ضد سایش با قطر ۴۸ میلیمتر و یاتاقان بلبرینگی ساخته شده است که برای سرعت تسمه تا ۳ متر بر ثانیه و بیشتر طراحی شده و در برابر سایش بسیار مقاوم است
نحوه عملکرد
در صورت انحراف تسمه و نزدیک شدن لبه نوار به انتهای رولر، اهرم دستگاه تغییر وضعیت میدهد. سوئیچ SEL دارای دو نقطه عملکرد قابل تنظیم است: نقطه اول بین ۵ تا ۱۵ درجه و نقطه دوم بین ۱۵ تا ۳۵ درجه. این تنظیمات امکان صدور هشدار اولیه یا قطع ایمنی را بر اساس نیاز فراهم میکند. حداکثر جابجایی مکانیکی اهرم تا ۷۵ درجه است. پس از رفع انحراف، اهرم به کمک فنر داخلی به حالت اولیه بازمیگردد.
ویژگیهای الکتریکی
- سیستم کنتاکت: دو عدد SPDT (Changeover) با مکانیزم Snap Action مثبت
- ولتاژ نامی: ۲۳۰ ولت AC/DC
- جریان حرارتی نامی: ۶ آمپر
- ظرفیت قطع: AC-15: ۲۳۰ ولت / ۱٫۵ آمپر، DC-24 ولت تا ۳ آمپر
- طول عمر الکتریکی: حدود ۵۰۰ هزار سیکل در بار نامی
- طول عمر مکانیکی: بیش از ۱۰ میلیون سیکل
- ورودی کابل: ۲ عدد M25x1.5 شامل یک گلند کابل و یک درپوش
- سطح اتصال کابل: تا ۱٫۵ میلیمتر مربع
شرایط نصب و محیطی
- دمای کاری: منفی ۲۵ تا مثبت ۷۰ درجه سانتیگراد (مدل SEL 711 قابل استفاده تا منفی ۴۰ درجه سانتیگراد)
- موقعیت نصب: در طرفین تسمه و بهصورت جفتی (Pairwise) در نقاط حساس نظیر ایستگاه تخلیه
- طراحی مطابق استاندارد EN 60947-5-1 و EN 60204
- گزینه سفارشی: کانال تهویه برای جلوگیری از میعان رطوبت
مزایا و کاربردها
- محافظت مؤثر در برابر انحراف عرضی تسمه و جلوگیری از پارگی و آسیب به تجهیزات
- قابلیت هشدار و قطع ایمنی در یک تجهیز
- طراحی مقاوم با بدنه BMC و رولر استیل ضدسایش
- مناسب برای محیطهای صنعتی سنگین مانند معادن، سیمان، فولاد، پتروشیمی و پایانههای بارگیری
- طول عمر بالا و نیاز اندک به سرویس
خدمات توان پایش ماد
شرکت توان پایش ماد بهعنوان نماینده رسمی و انحصاری Kiepe آلمان در ایران، تأمینکننده سوئیچهای انحرافی مدل SEL و کلیه تجهیزات جانبی نصب است. تمامی محصولات Kiepe با یک سال گارانتی معتبر و ۱۵ سال خدمات پس از فروش ارائه میشوند تا بهرهبرداری ایمن و پایدار در صنایع کشور تضمین گردد.
