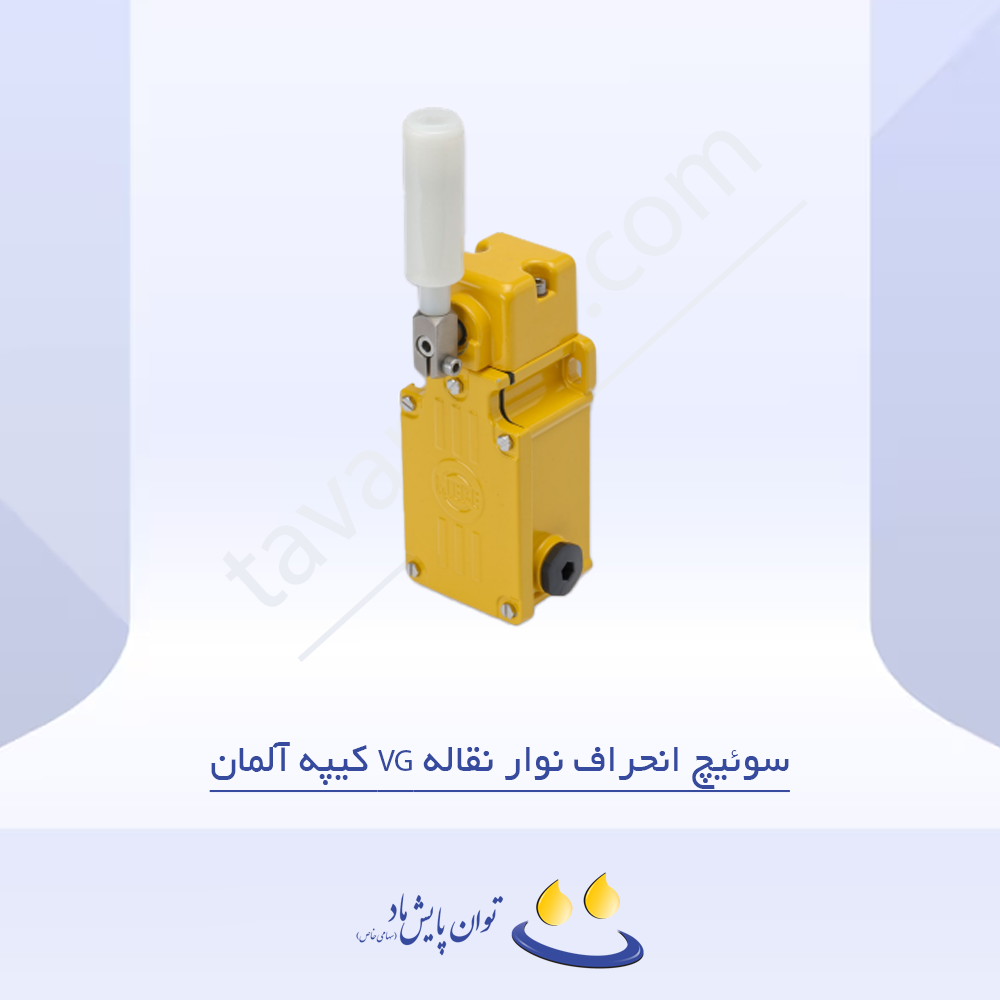

سوئیچ انحراف نوار نقاله VG کیپه آلمان یک تجهیز ایمنی و حفاظتی است که برای کنترل انحراف عرضی تسمه و توقف به موقع نوار نقاله در شرایط غیرمجاز طراحی شده است. این مدل به صورت گسترده در صنایع معدنی، فولاد، سیمان، پتروشیمی و سایر واحدهای صنعتی که نیاز به حفاظت مداوم از تسمه های نقاله دارند استفاده می شود.
ساختار و طراحی
بدنه این سوئیچ از آلیاژ آلومینیوم دایکاست GK-AlSi12 ساخته شده و تمامی قطعات خارجی از فولاد ضدزنگ یا پوشش ضدخوردگی ویژه بهره می برند. رنگ بدنه زرد استاندارد (RAL 1004) است. رولر حساس از پلی آمید مقاوم با قطر ۲۵ میلی متر ساخته شده و قابلیت تنظیم در چهار جهت مختلف را دارد که انعطاف پذیری بالایی برای نصب در موقعیت های متنوع ایجاد می کند
سوئیچ VG در صورت انحراف تسمه از خط حرکت، با زاویه حدود ۱۲ درجه اولین سیگنال هشدار (Pre-Alarm) را فعال می کند. در زاویه ۴۵ درجه انحراف، فرمان قطع نهایی (Cut-Out) صادر می شود و مکانیزم داخلی در وضعیت قفل قرار می گیرد. آزادسازی تنها با بازنشانی (Reset) دستی رولر انجام می شود. این طراحی امکان صدور هشدار اولیه و توقف نهایی را به طور هم زمان فراهم می آورد.
ویژگی های الکتریکی
- ولتاژ نامی عایق: ۳۸۰ ولت AC / ۴۴۰ ولت DC
- جریان حرارتی نامی: ۱۰ آمپر
- ظرفیت قطع: ۵ آمپر / ۲۵۰ ولت AC
- نوع کنتاکت: Snap Acting Switches با آرایش ۱NC+۱NO یا ۲NC+۲NO
- طول عمر مکانیکی: بیش از ۳ میلیون سیکل
- طول عمر الکتریکی: بیش از ۵۰۰ هزار سیکل در بار نامی
- حداکثر تعداد عملکرد: ۱۵۰۰ بار در ساعت
شرایط نصب و محیطی
- درجه حفاظت: IP65 بر اساس EN 60529
- محدوده دمای کاری: منفی ۲۵ تا مثبت ۷۰ درجه سانتی گراد
- محل نصب: لبه های جانبی تسمه نقاله
- موقعیت نصب: عمودی با قابلیت تنظیم زاویه عملکرد
- اتصال کابل: ۳ ورودی M20x1.5 با ترمینال پیچ دار برای سیم ۲٫۵ میلی متر مربع
- نگهداری: کاملاً بدون نیاز به سرویس (Maintenance-Free)
مزایا و کاربردها
- جلوگیری از آسیب به تسمه و تجهیزات در اثر انحراف عرضی
- امکان دریافت هشدار اولیه و قطع نهایی در یک تجهیز
- طراحی مقاوم برای کار در محیط های سخت صنعتی و فضای باز
- عمر طولانی مکانیکی و الکتریکی
- مناسب برای صنایع معدنی، سیمان، فولاد، پتروشیمی، بنادر و پایانه های بارگیری
خدمات توان پایش ماد
شرکت توان پایش ماد به عنوان نماینده رسمی و انحصاری Kiepe آلمان در ایران، عرضه کننده سوئیچ های انحرافی مدل VG به همراه کلیه تجهیزات جانبی نصب است. تمامی محصولات Kiepe با یک سال گارانتی معتبر و ۱۵ سال خدمات پس از فروش ارائه می شوند تا ایمنی و بهره برداری پایدار در صنایع کشور تضمین گردد.
