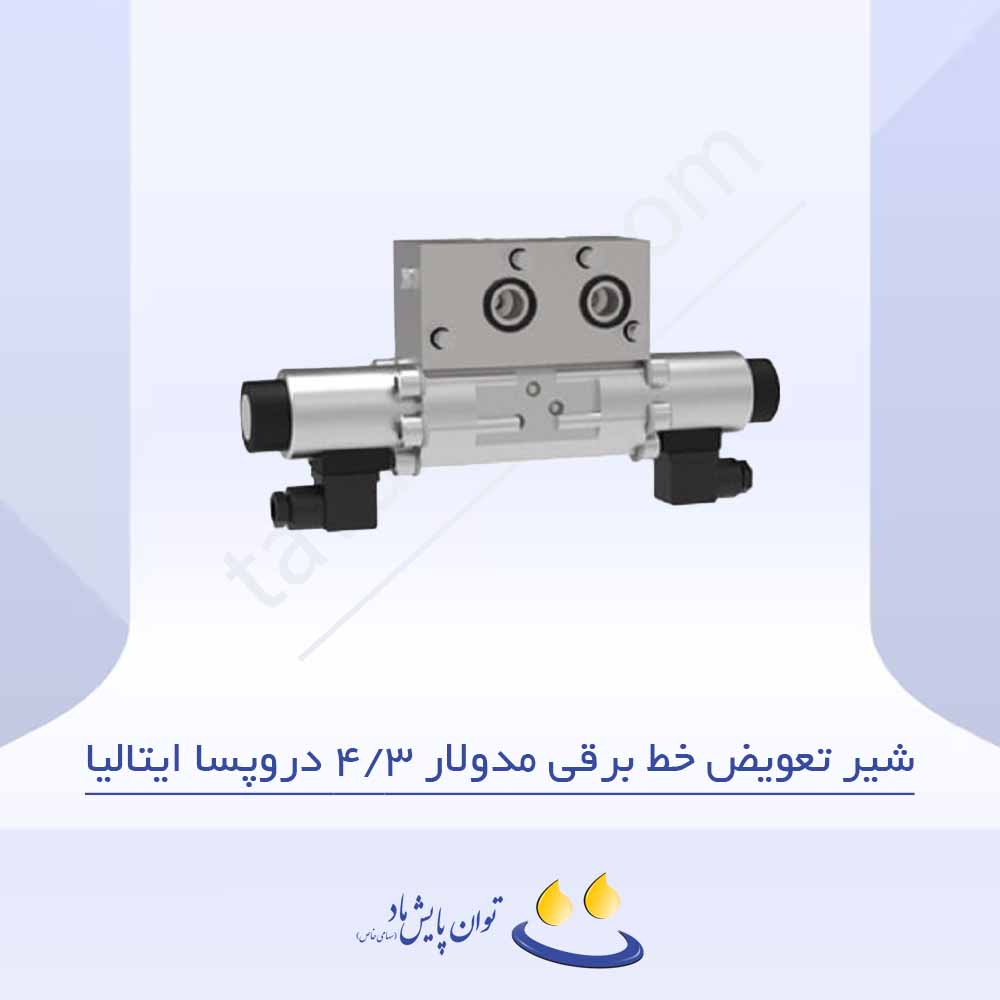

شیر تعویض خط برقی مدولار 4/3 دروپسا ایتالیا

10 / 10
از 1 کاربر

مشخصات کلی

شیر تعویض خط برقی مدولار 4/3 دروپسا ایتالیا که به جهت جابه‌جایی جریان روانکار بین دو خط اصلی و بستن هر دو خط در حالت میانی طراحی شده است، از تجهیزات سیستم‌های روانکاری مرکزی دوخطی به شمار می رود. عدد ۴ در این عنوان نشان‌دهنده چهار پورت ورودی و خروجی شیر و عدد ۳ بیانگر سه موقعیت عملکردی آن است که شامل فشاردهی به خط اول، فشاردهی به خط دوم و بسته بودن همزمان هر دو خط می‌شود. این ویژگی باعث می‌گردد چرخه روانکاری با دقت کامل، پیوسته و بدون وقفه انجام شود و روانکار به طور یکنواخت به نقاط مختلف تجهیزات منتقل شود.

این شیر برقی با ساختار ماژولار خود، نصب و بهره‌برداری ساده‌ای دارد و امکان نگهداری و تعویض قطعات بدون نیاز به باز کردن کل سیستم را فراهم می‌کند. طراحی مقاوم و استانداردهای اروپایی به کار رفته در تولید این محصول، آن را برای استفاده در محیط‌های صنعتی سخت همچون فولاد، سیمان، معدن، خودروسازی و پتروشیمی ایده‌آل ساخته است.

شیر تعویض خط ماژولار دروپسا قابلیت کار با گریس تا گرید NLGI 2 و روغن‌هایی با ویسکوزیته بین ۳۲ تا ۱۰۰۰ cSt را دارد و توان تحمل فشار عملیاتی تا ۴۰۰ بار را نشان می‌دهد. همچنین این شیر با ولتاژهای مختلف ۲۴ ولت DC، ۱۱۰ ولت AC و ۲۳۰ ولت AC در فرکانس ۵۰/۶۰ هرتز قابل استفاده است و در بازه دمایی منفی ۳۰ تا مثبت ۵۰ درجه سانتی‌گراد عملکردی پایدار ارائه می‌دهد.

در مستندات فنی این تجهیز که با عنوان شیر تعویض خط مدولار نیز شناخته می‌شود، نسخه ویژه‌ای برای پمپ‌های SUMO II و Mini-SUMO II معرفی شده که به صورت ۴/۳ Modular Directional Valve توصیف می‌شود. این نسخه با حداکثر دبی ۴۰۰ سانتی‌متر مکعب در دقیقه و فشار کاری تا ۳۰۰ بار طراحی شده و در حالت میانی هر دو خط را می‌بندد تا از نشتی یا عملکرد ناخواسته جلوگیری شود.

مشخصات فنی

حداکثر دبی (Flow rate) ۴۰ لیتر در دقیقه (روغن ۱۰۰ cSt) 40 l/min (Oil 100 cSt)
حداکثر دبی ویژه (Special flow rate) ۴۰۰ سانتی‌متر مکعب در دقیقه 400 cc/min
فشار عملیاتی (Operating pressure) حداکثر ۴۰۰ بار max 400 bar (5880 psi)
فشار عملیاتی ویژه (Special operating pressure) حداکثر ۳۰۰ بار max 300 bar (4351 psi)
نیروی عملکرد دستی (Manual operating force) ۱۴ کیلوگرم در ۴۰۰ بار 14 kg at 400 bar
روانکار مجاز (Lubricant) روغن با ویسکوزیته ۳۲ تا ۱۰۰۰ cSt
گریس تا گرید NLGI 2
Oil: viscosity 32–1000 cSt
Grease: up to NLGI 2
پورت‌ها (Ports) ۳/۸ اینچ BSP یا NPT 3/8" BSP or NPT
ولتاژ (Voltage) ۲۴ ولت DC، ۱۱۰ ولت AC، ۲۳۰ ولت AC – فرکانس ۵۰/۶۰ هرتز 24V DC, 110V AC, 230V AC – 50/60 Hz
دمای کاری (Operating temperature) از منفی ۳۰ تا مثبت ۵۰ درجه سانتی‌گراد –30 ÷ +50 °C (–22 ÷ +122 °F)
دمای ذخیره‌سازی (Storage temperature) از منفی ۲۰ تا مثبت ۶۵ درجه سانتی‌گراد –20 ÷ +65 °C (–4 ÷ +149 °F)

نقشه انفجاری

برای دریافت نقشه انفجاری این محصول، روی لینک زیر کلیک کنید.

دریافت نقشه انفجاری
