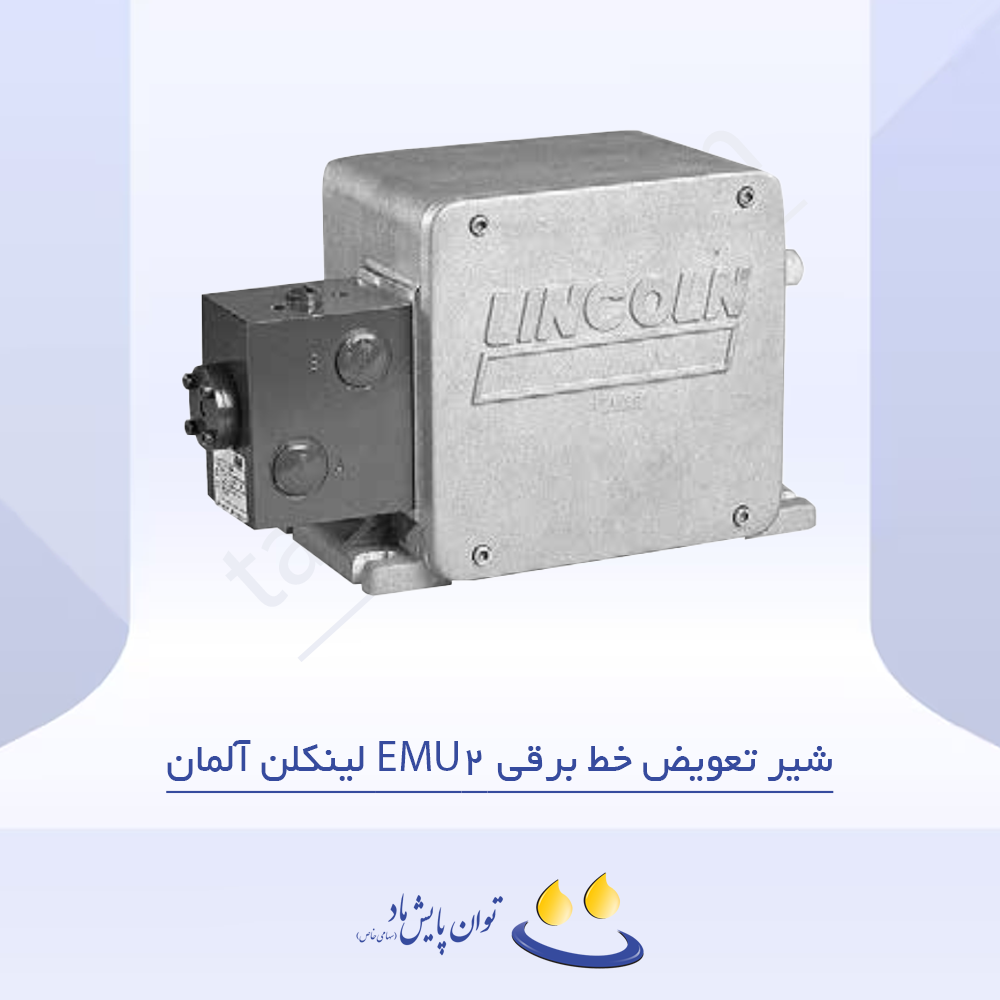

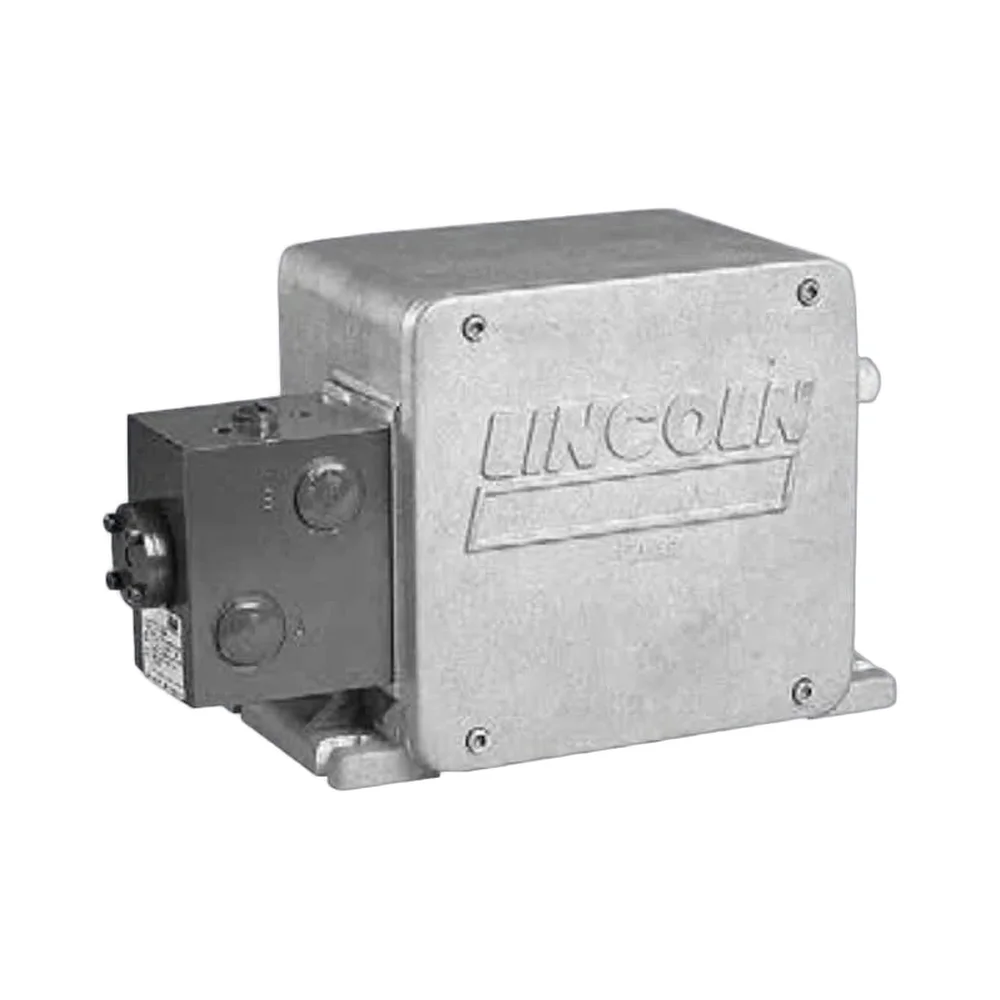

شیر تعویض خط برقی EMU2 لینکلن آلمان که با نام EM-U2 نیز شناخته می‌شود، برای سیستم‌های روانکاری دوخطی طراحی شده و با عمل‌کردی مشابه یک شیر ۴/۲ مدولار، جریان روانکارِ خروجی از پمپ را به‌صورت متناوب بین دو خط اصلی جابه‌جا می‌کند تا پس از تکمیل نیم‌سیکل توزیع، فرمان تعویض مسیر را به مدار بدهد.
معرفی و کارکرد
EMU2 با بهره‌گیری از محرک الکتریکی در دو ولتاژ ۲۴ ولت DC و ۲۳۰ ولت AC عرضه می‌شود و ضمن پشتیبانی از فشار کاری تا ۴۰۰ بار، می‌تواند بسته به پیکربندی مانند یک شیر ۴/۲ راهه برای دوخطی‌ها عمل کند یا در کاربردهای خاص به‌صورت ۳/۲ و حتی ۲/۲ راهه به‌کار رود. در حالت استاندارد، یکی از خطوط اصلی به پمپ متصل و خط دیگر به برگشت وصل می‌شود و با تکمیل نیم‌سیکل مقسم‌ها، فرآیند تعویض مسیر با زمان سوییچ ۰٫۵ ثانیه انجام می‌گیرد.
- حالت ۴/۲ راهه: تغذیهٔ متناوب خط A و خط B، اتصال همزمان خط مقابل به برگشت.
- حالت ۳/۲ راهه (بسته به پیکربندی): بستن «B» یا بستن «R» مطابق نیاز مدار.
- حالت ۲/۲ راهه: بستن «B» و «R» برای ایزوله‌سازی مسیر در شرایط سرویس یا ایمنی.
ویژگی‌ها و مزایا
تحمل فشار تا ۴۰۰ بار، دبی تا ۶۵ لیتر بر ساعت، رزوه‌های صنعتی G ۳/۴ اینچ (BSPP)، تعویض سریع ۰٫۵ ثانیه و امکان نصب در هر وضعیت از مهم‌ترین مزایای این شیر هستند. صدای کاری کمتر از ۷۰ دسی‌بل و بازهٔ دمای کاری گسترده از −۲۰ تا +۸۰ درجهٔ سانتی‌گراد، پایداری عملکرد را در محیط‌های سخت صنعتی تضمین می‌کند.
- انعطاف‌پذیری بالا در پیکربندی (۴/۲، ۳/۲، ۲/۲) برای انطباق با سناریوهای کنترلی مختلف.
- سازگاری کامل با منیفولدها و مقسم‌های سیستم‌های دوخطی و چرخهٔ معکوس.
- نصب و سرویس آسان به‌دلیل اتصالات استاندارد و طراحی ماژولار.
مدل‌ها و پیکربندی‌ها
این خانواده در دو گزینهٔ ولتاژی ارائه می‌شود و برای هر پیکربندیِ راهگاهی، شماره‌های سفارشی متمایز دارد. انتخاب بین ۲۴ ولت DC و ۲۳۰ ولت AC بر پایهٔ زیرساخت تابلو و الزامات ایمنی انجام می‌شود و کدهای زیر راهنمای سفارش‌دهی هستند.
- ۴/۲ راهه: 618-28387-1 (24 VDC)، 618-28388-1 (230 VAC)
- ۳/۲ راهه، «B» بسته: 625-28448-1 (24 VDC)، 625-28450-1 (230 VAC)
- ۳/۲ راهه، «R» بسته: 625-28449-1 (24 VDC)، 625-28451-1 (230 VAC)
- ۲/۲ راهه، «B» و «R» بسته: 625-28590-1 (24 VDC)، 625-28591-1 (230 VAC)
کاربردها
کاربرد اصلی در سیستم‌های روانکاری دوخطی صنایع فولاد، سیمان، معدن، کاغذ و واحدهای فرآیندی است؛ جایی‌که نیاز به تعویض مطمئن مسیر، توزیع یکنواخت گریس/روغن در دو شاخهٔ اصلی و مقاومت در برابر فشارهای بالا وجود دارد. EMU2 همچنین در مدارهای خاص به‌عنوان شیر قطع/هدایت (۲/۲ یا ۳/۲) برای ایزوله‌سازی یا تغییر آرایش خطوط به‌کار می‌رود.
- خطوط طولانی با افت فشار قابل‌توجه و نیاز به تعویض قطعی در نیم‌سیکل.
- تابلوهای کنترل با منطق PLC و سناریوهای ایمنی بین راهگاهی.
عملکرد و نصب
نصب می‌تواند در هر وضعیت انجام شود و رزوه‌های G ۳/۴ اینچ (BSPP) اتصال مطمئن به لوله‌کشی صنعتی را ممکن می‌سازد. پیشنهاد می‌شود در طراحی، ظرفیت پمپ، ویسکوزیتهٔ روانکار و دبی ۶۵ لیتر بر ساعتِ شیر لحاظ گردد تا زمان چرخه و تعویض‌ها بهینه شود. مدیریت نویز کمتر از ۷۰ dBA در اتاقک‌های تجهیزات رعایت الزامات HSE را تسهیل می‌کند.
- بررسی هماهنگی دبی پمپ و دبی نامی شیر برای جلوگیری از گلوگاه.
- سیم‌بندی مطابق ولتاژ انتخابی ۲۴ VDC یا ۲۳۰ VAC و حفاظت مناسب.
