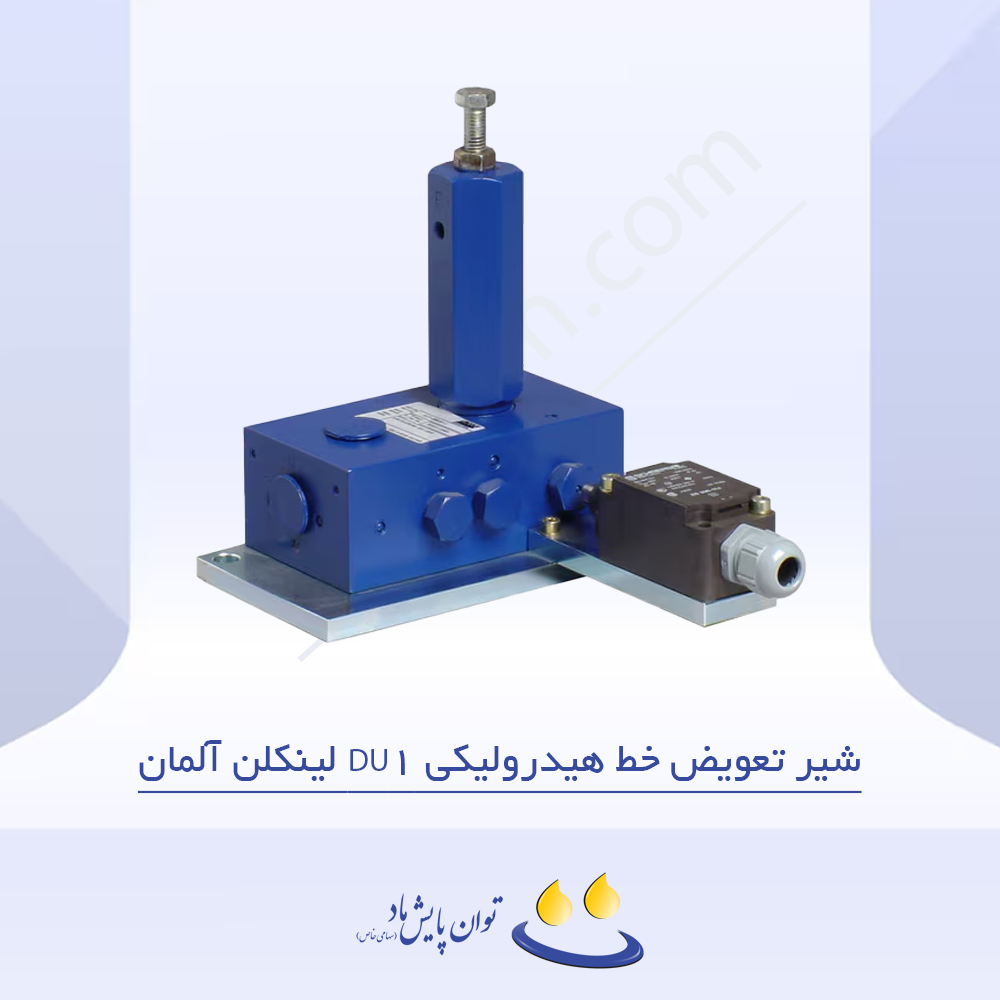

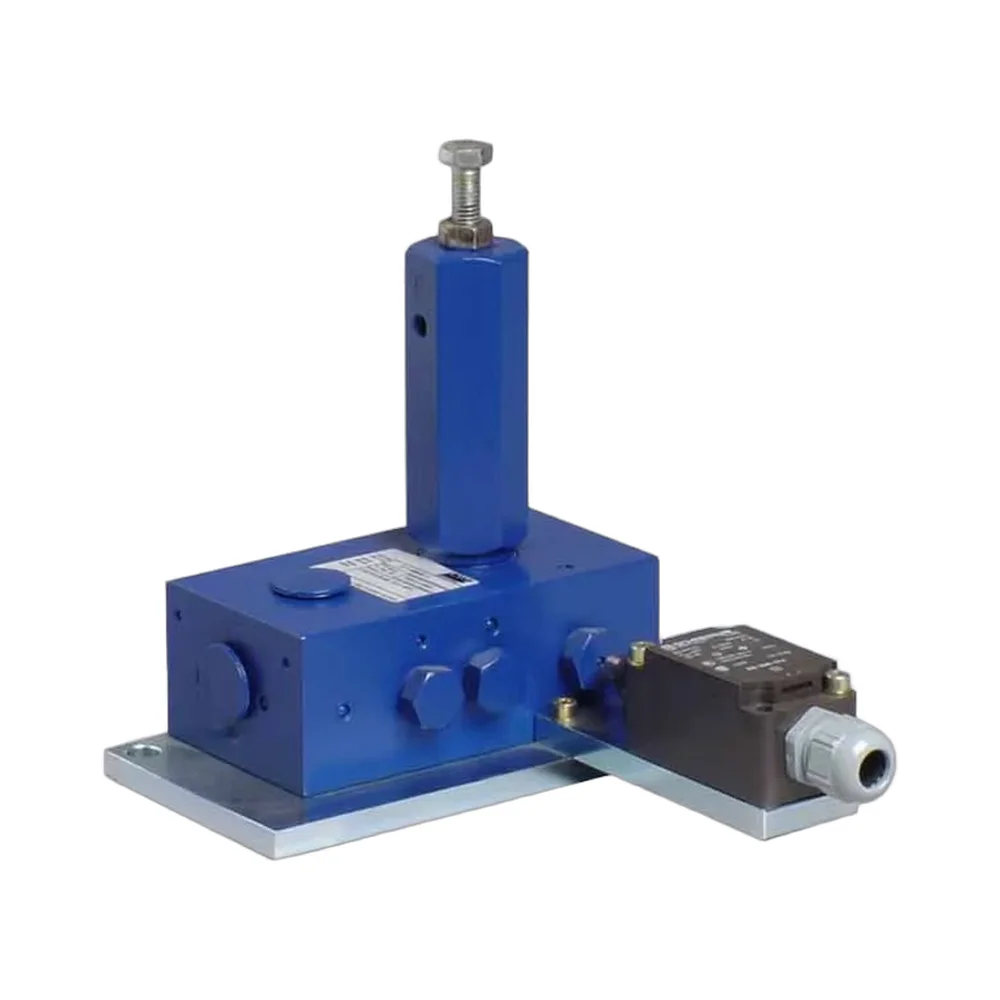

شیر تعویض خط هیدرولیکی DU1 لینکلن آلمان یک «دیوایس تعویض مسیرِ فشار-کنترل» برای سیستمهای روانکاری دوخطی است که بهمحض رسیدن فشار به ستپوینت، مسیر جریان روانکار را میان دو خط اصلی جابهجا کرده و خط مقابل را به برگشت متصل میکند تا نیمسیکلهای توزیع بهصورت دقیق و تکرارپذیر انجام شود.
معرفی و کارکرد
DU1 در اصل یک شیر ۴/۲ راهه با کنترل هیدرولیکیِ فشار است؛ روانکارِ پمپشده را به یکی از دو خط اصلی ارسال میکند و خط دیگر را از طریق پورت برگشت تخلیه مینماید. وقتی تمام پیستونهای مقسمها به انتها رسیدند، فشار خطِ در حال تغذیه افزایش یافته و با عبور از فشار تعویضِ تنظیمشده، مکانیزم داخلی سوئیچ میکند و نقش دو خط جابهجا میشود. امکان تنظیم فشار تعویض فراهم است تا رفتار سیستم با آخرین مقسم در طولانیترین شاخه همخوان شود.
- مناسب برای گریسهای سخت و مدارهای با افت فشار بالا.
- تعویض خودکار پس از رسیدن به فشار ازپیشتنظیم.
ویژگیها و مزایا
حداکثر فشار کاری ۳۵۰ بار، دبی نامی ۱۴ دسیمتر مکعب بر ساعت، سازگاری با گریس تا NLGI 3 و روغن با حداقل گرانروی ۲۰ میلیمتر مربع بر ثانیه، و بازهٔ دمای کاری −۲۰ تا +۸۰ درجهٔ سانتیگراد از ویژگیهای کلیدی DU1 است. رزوهٔ پورتهای اصلی G ۱/۲ اینچ (BSPP)، کلاس حفاظت IP۶۷ برای نسخههای دارای سنسور، و امکان نصب در هر وضعیت، مهندسی، راهاندازی و نگهداری را ساده میکند.
- پایداری سیکل: تعویض مسیر تنها پس از تکمیل نیمسیکل همهٔ مقسمها.
- سازگاری روانکار: گریس تا NLGI 3 و روغن با حداقل ۲۰ mm²/s.
- نصب آزاد: امکان نصب در هر جهت و روی پایهٔ مخصوص.
کاربردها
برای سیستمهای دوخطی کوچک تا متوسط که با الکتروپمپ کار میکنند و نیاز به پایش حداقلی دارند، در صنایع فولاد، سیمان، معدن، کاغذ و بازیافت. DU1 بهویژه در پروژههایی که فضای تابلو/پایپرَک محدود است و سادگی، دوام و تکرارپذیری اهمیت دارد توصیه میشود.
- مدارهای دوخطی با خطوط طولانی و نقاط پُر تعداد.
- جایگزینپذیری آسان در سیستمهای موجود با پورت G ۱/۲.
عملکرد، تنظیم و نصب
پس از هواگیری و تغذیهٔ تمیز، دستگاه آمادهٔ کار است. برای اطمینان از عملکرد صحیح، فشار تعویض باید از «فشار عملکرد آخرین مقسم» بالاتر تنظیم شود؛ توصیه میشود فشار تعویض را حدود ۳۰ بار بیشتر از فشار تحریک آخرین مقسم انتخاب کنید. حداقل طول لوله بین پمپ و DU1 را ۲ متر در نظر بگیرید، و در سیمکشی سنسورها تنش مکانیکی به گلند وارد نشود.
- تنظیم فشار تعویض: حداقل ۱۴۰ بار تا حداکثر ۳۵۰ بار؛ پیشتنظیم کارخانه حدود ۱۷۰ بار.
- نگهداری: با روانکار تمیز، نیاز به سرویس خاصی ندارد؛ از شویندههای خورنده استفاده نشود.
مدلها و پیکربندیها
DU1 روی «پلیت پایه» عرضه میشود و میتواند با نمایشگر مکانیکی (پین اندیکاتور) یا سنسورهای سیگنال (لیمیت سوئیچ/پرُکسیمیتی) برای بازخورد به PLC/تابلو تجهیز شود.
- DU1–G: نسخهٔ پایه روی پلیت.
- DU1–GK: با پین اندیکاتور.
- DU1–GKS: با پین اندیکاتور و لیمیتسوئیچ.
- DU1–GKN: با پین اندیکاتور و سنسور پرُکسیمیتی.
دلایل خرید از «توان پایش ماد»
مهندسی انتخاب فشار تعویض و کالیبراسیون سایت، تأمین نسخهٔ مناسب با سیگنال بازخورد (GK/GKS/GKN)، راهاندازی و آموزش تیم نگهداشت، و تأمین قطعات یدکی اورجینال، ریسک توقف خط را بهطور چشمگیر کاهش میدهد و پایداری روانکاری را تضمین میکند.
- هماهنگی مهندسی با آخرین مقسمِ مسیر بحرانی و طولانیترین شاخه.
- پشتیبانی پس از فروش، گارانتی و موجودی اقلام مصرفی.
