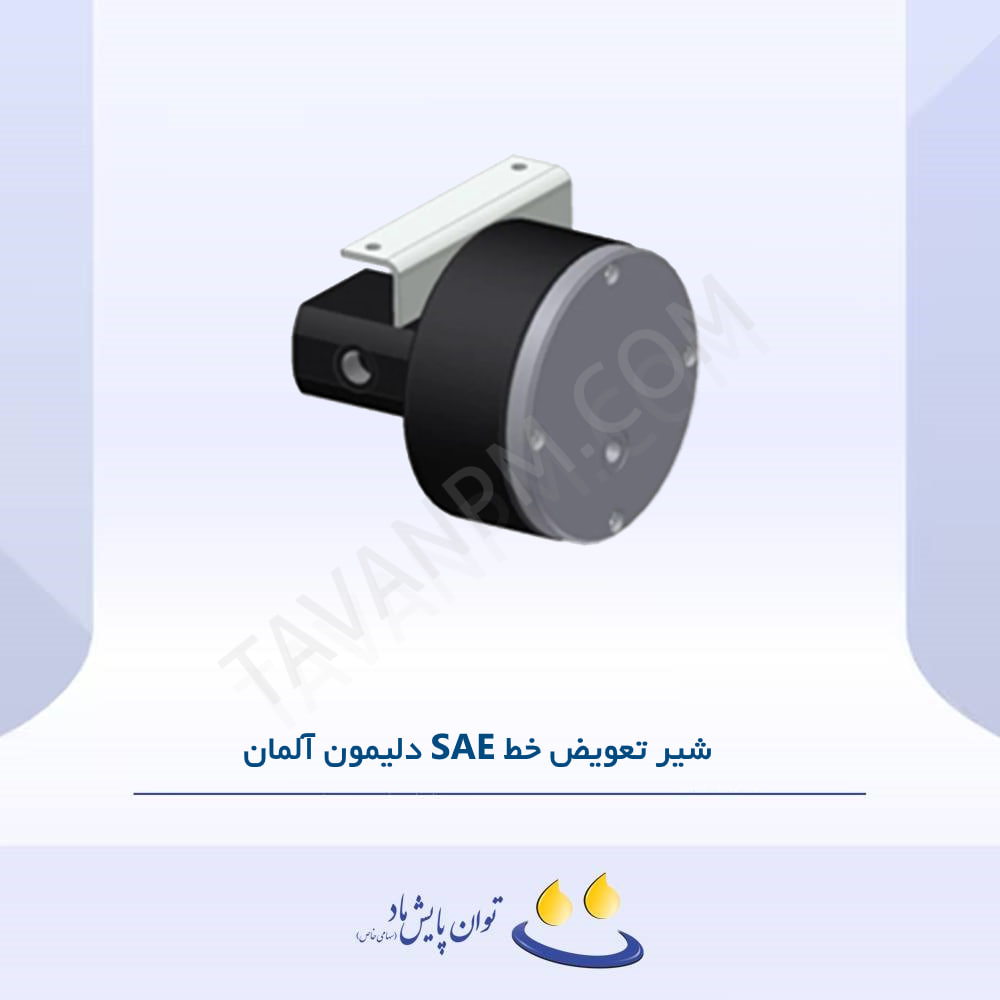

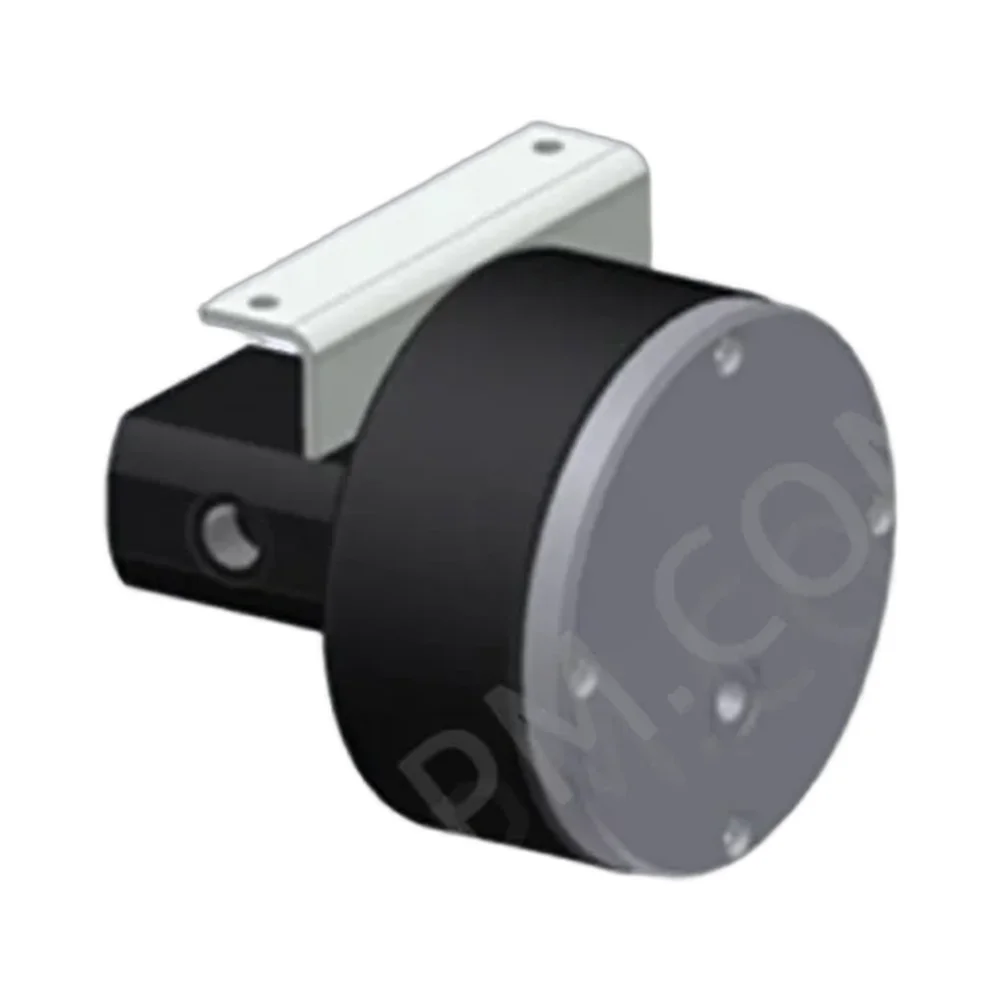

شیر تعویض خط SAE دلیمون آلمان یک Way Valve پنوماتیکی 3/2 است که برای کنترل و تغییر مسیر جریان در سیستمهای روانکاری و هیدرولیکی طراحی شده است. این شیر امکان کنترل دقیق فشار و تخلیه را فراهم کرده و در سیستمهای Single-Line، Dual-Line و Progressive کاربرد دارد.
کاربرد و عملکرد
شیر SA-E با تحریک پنوماتیکی عمل میکند و دارای پیستون فلزی آببندیشده است. نسبت سطح پیستون هیدرولیکی به پنوماتیکی برابر 1:100 بوده و این ویژگی امکان تقویت فشار و کنترل دقیق جریان را فراهم میکند. با تغییر اتصال خطوط فشار، برگشت و کنترل، میتوان از این شیر به عنوان 3/2-way، 2/2-way یا Directional Control Valve استفاده کرد.
- عملکرد 3/2 راهه
- تحریک پنوماتیکی
- قابلیت تنظیم و کنترل فشار
- مناسب روغن و گریس
- قابل استفاده در کاربردهای هیدرولیکی
مشخصات فنی اصلی
این شیر برای کاربردهای صنعتی سنگین طراحی شده و میتواند خطوط با فشارهای متفاوت را به هم متصل کند. سمت هیدرولیک از بخش پنوماتیک توسط Groove Ring جدا شده است.
- حداکثر فشار کاری اتصال 1 و 3: ۴۰۰ بار
- حداکثر فشار کاری اتصال 2: ۱۰۰ بار
- حداکثر فشار کنترل (اتصال 4 و 5): ۶ بار
- حجم کنترل: ۰٫۱۵ لیتر
- حجم خروجی در هر کورس در حالت Pressure Booster: ۱٫۵ cm³
- رزوه اتصالات 1،2،3: G3/8
- رزوه اتصالات کنترل 4 و 5: G1/4
- دمای کاری: ۲۰- تا ۸۰+ درجه سانتیگراد
- وزن: ۸ کیلوگرم
مزایای طراحی صنعتی
ساختار فشرده و مستحکم، طول عمر بالا و زمان سوییچ کوتاه از مزایای اصلی این شیر است. طراحی آن به گونهای است که تقریباً بدون نیاز به نگهداری بوده و در سیستمهای روانکاری مرکزی عملکردی پایدار ارائه میدهد.
- قابلیت اتصال گروههای روانکاری با فشارهای متفاوت
- کنترل مطمئن با هوای فشرده
- مناسب برای کاربردهای هیدرولیکی سنگین
- قابلیت استفاده به عنوان Pressure Control یا Relief Valve
کیت سرویس
برای نگهداری دورهای، کیت سیل اصلی این شیر در دسترس است:
- KIT SEAL SAE VALVE – SAEETA0001
