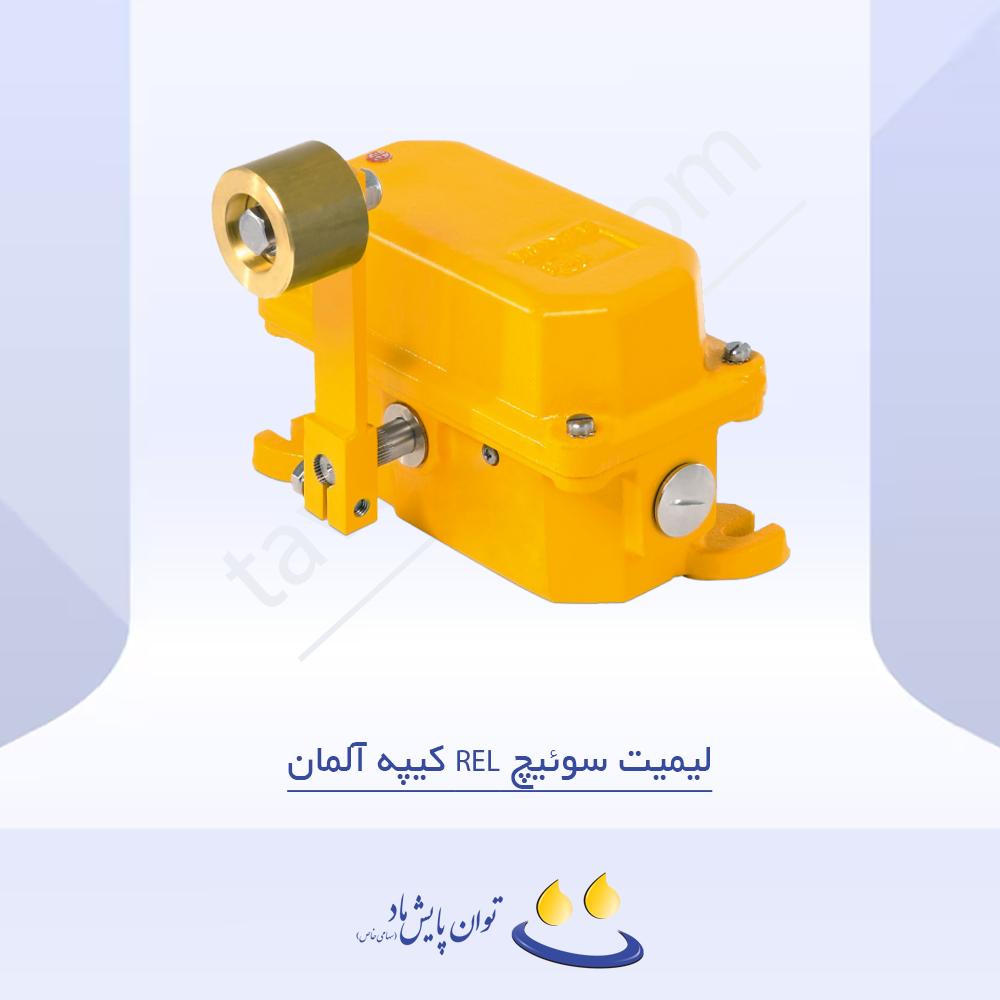

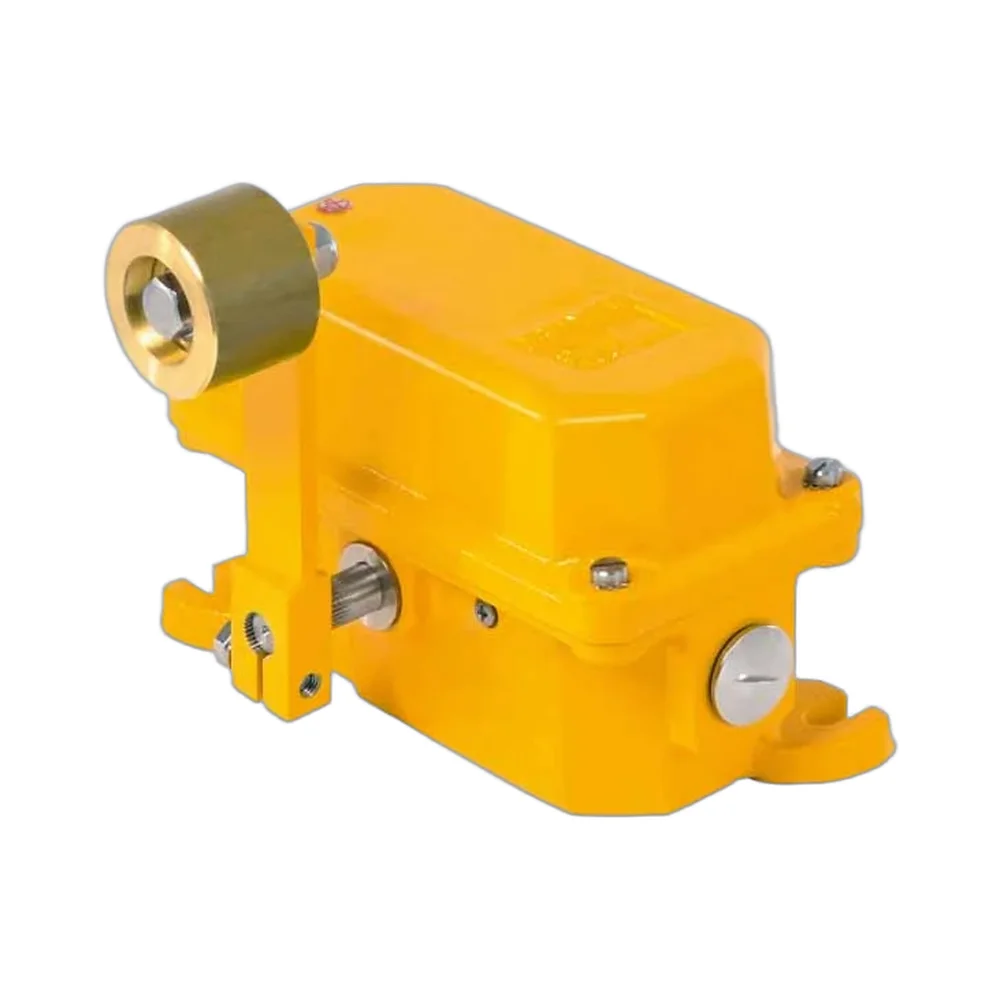

لیمیت سوئیچ REL کیپه آلمان یک تجهیز ایمنی و کنترلی مقاوم است که برای استفاده در سیستم های انتقال مواد و به ویژه در صنایع سنگین نظیر معادن روباز، سیمان و فولاد طراحی شده است. این دستگاه به دلیل بدنه چدنی و طراحی مکانیکی دقیق، عملکردی مطمئن و طولانی مدت را در سخت ترین شرایط محیطی تضمین می کند.
طراحی و عملکرد
- بدنه REL از چدن مقاوم ساخته شده و اهرم غلتکی آن از استنلس استیل با غلتک برنجی است. موقعیت اهرم با دندانه گذاری مثبت روی محور تثبیت می شود و نقاط سوئیچینگ با بادامک قابل تنظیم هستند تا پایداری عملکرد در محیط های پرارتعاش حفظ شود.
- نقاط عملکرد به صورت دو زاویه قابل تنظیمِ ۱۲٫۵ درجه (با قابلیت تغییر ±۱۰ درجه) و دو زاویه ثابت ۱۸ درجه تعریف شده اند؛ این ترکیب امکان تنظیم آلارم پیش هشدار و قطع ایمن را فراهم می کند. مکانیزم Positive Opening و امکان به کارگیری تا چهار کنتاکت تبدیلی SPDT، اطمینان عملکرد در مدارهای کنترلی را افزایش می دهد.
مشخصات فنی
بدنه: چدن مقاوم با پوشش رنگ دو جزئی پلی یورتان زرد (RAL 1004)
اهرم غلتکی: اهرم از استنلس استیل، غلتک برنجی
نصب: ۲ × M10
ورودی کابل: ۲ × M25 × ۱٫۵ به همراه گلند کابل و کورکن
وزن: ۴٫۵ کیلوگرم
درجه حفاظت: IP66 / IP67 طبق EN 60529
ولتاژ نامی عایق: ۲۵۰ ولت
سیستم ارت: کلاس حفاظتی I (Protective Earthing)
محدوده دمایی: منفی ۲۵ تا مثبت ۷۰ درجه سانتی گراد
المان کلیدزنی: تا ۴ کنتاکت تبدیلی (۴×SPDT) با Positive Opening
ظرفیت قطع (Utilization category): AC-15: 230 V / 1.5 A ، DC-13: 60 V / 0.5 A ، DC-13: 24 V / 2 A
سطح مقطع کابل: تا ۲٫۵ میلی متر مربع
زاویه حرکت اهرم: حداکثر ±۷۵ درجه
مزایا و کاربردها
- طراحی بسیار مقاوم با بدنه چدنی برای شرایط سخت صنعتی
- تنظیم انعطاف پذیر زاویه عملکرد برای پیش هشدار و قطع ایمن
- اهرم غلتکی مقاوم با دقت و دوام بالا
- درجه حفاظت IP66/IP67 مناسب محیط های گردوغبار و رطوبت
- عملکرد مطمئن در مدارهای کنترلی و حفاظتی
- مناسب برای نوار نقاله ها، تجهیزات انتقال مواد و صنایع معدنی
خدمات توان پایش ماد
شرکت توان پایش ماد به عنوان نماینده رسمی و انحصاری Kiepe آلمان در ایران، عرضه کننده لیمیت سوئیچ های مدل REL و سایر تجهیزات حفاظتی این برند است. تمامی محصولات با یک سال گارانتی معتبر و ۱۵ سال خدمات پس از فروش ارائه می شوند.
سؤالات متداول درباره لیمیت سوئیچ REL کیپه آلمان
در این بخش به سؤالات رایج مهندسان درباره جنس بدنه، اهرم غلتکی و پایداری این سوئیچ پاسخ میدهیم.
بدنه این سوئیچ از چه جنسی ساخته شده؟
از چدن مقاوم ساخته شده است.
اهرم غلتکی این سوئیچ از چه موادی ساخته شده؟
از استنلس استیل با غلتک برنجی ساخته شده است.
نقاط عملکرد این سوئیچ چطور تنظیم میشوند؟
به صورت دو زاویه قابل تنظیم ۱۲٫۵ درجه با بادامک قابل تنظیم تعریف میشوند.
این سوئیچ در چه صنایعی کاربرد دارد؟
در معادن روباز، سیمان و فولاد کاربرد دارد.
چرا این سوئیچ در محیطهای پرارتعاش پایدار است؟
موقعیت اهرم با دندانهگذاری مثبت روی محور تثبیت میشود که پایداری عملکرد در محیطهای پرارتعاش را حفظ میکند.
