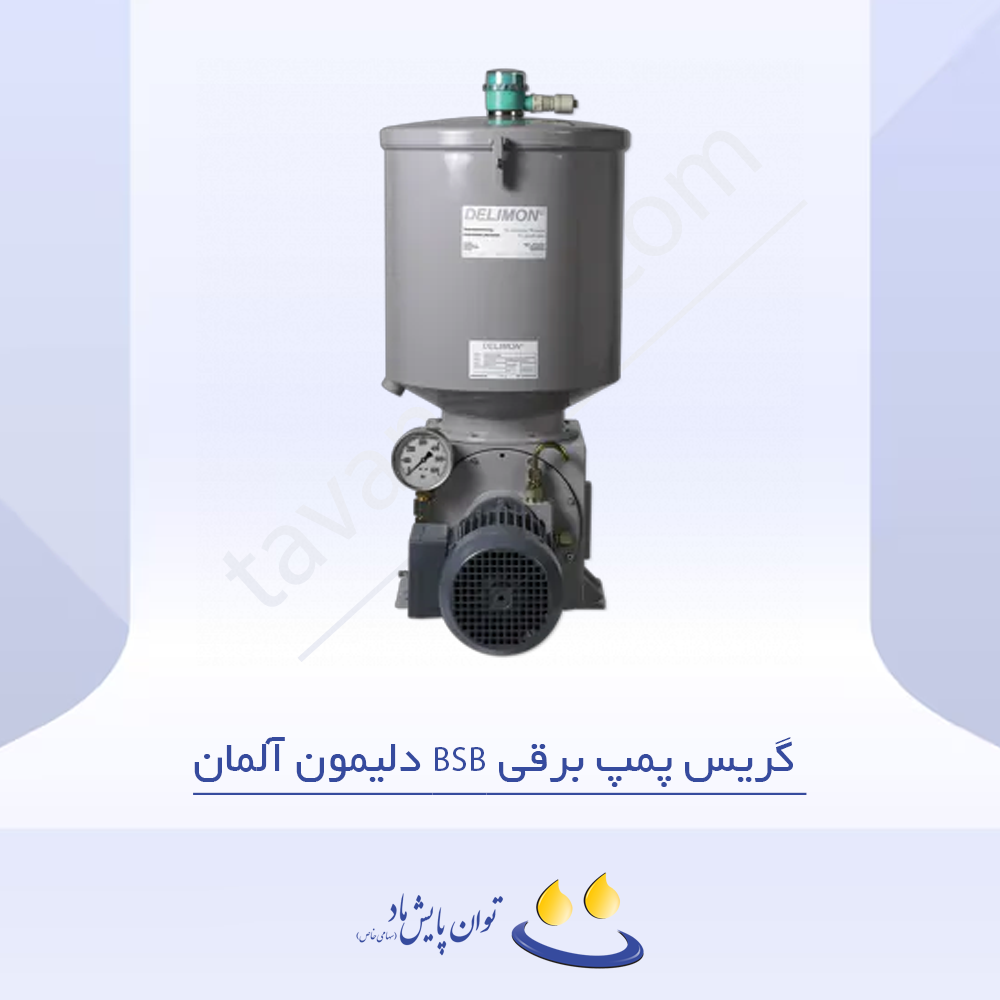

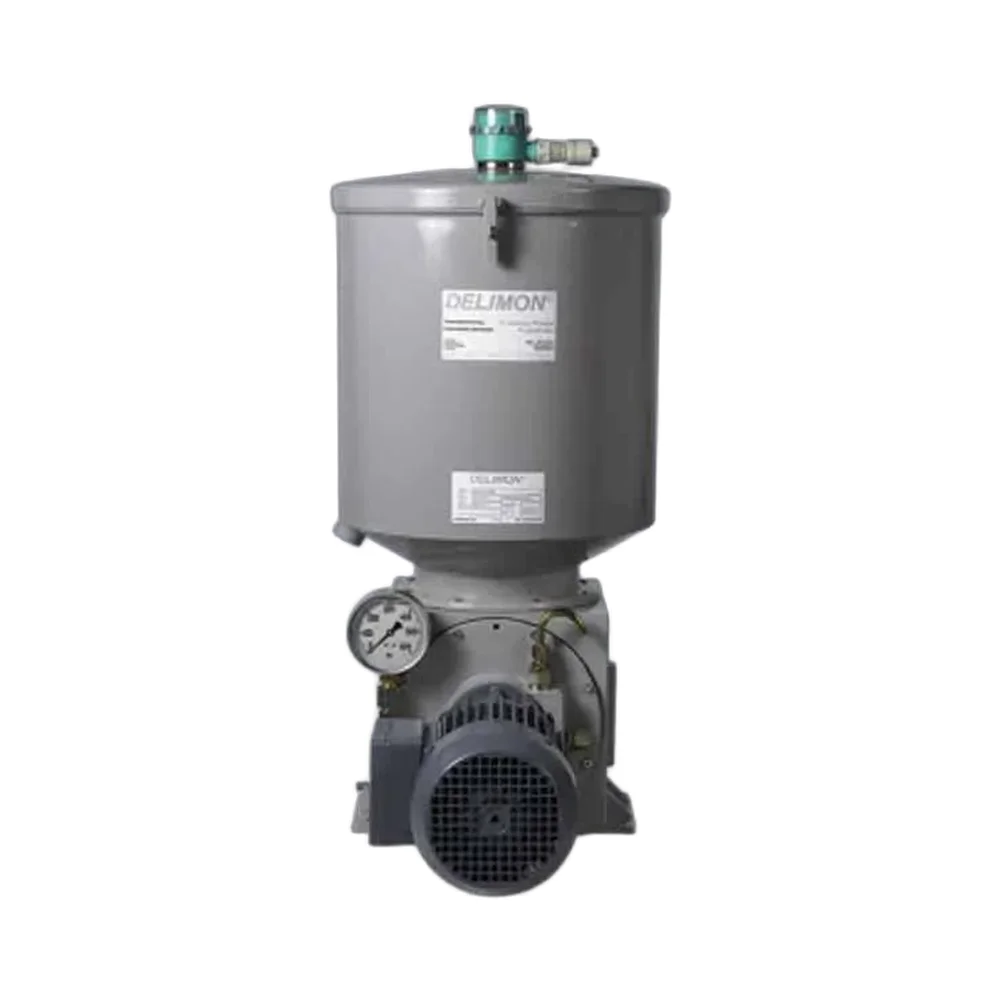

گریس پمپ برقی BSB دلیمون آلمان

گریس پمپ برقی BSB دلیمون آلمان

9 / 10
از 40 کاربر
مشخصات کلی مشخصات فنی نقشه انفجاری

مشخصات کلی

گریس پمپ برقی BSB دلیمون آلمان یک روانکار مرکزی جهت استفاده در سیستم‌های دوخطی است که با توانایی تأمین نقاط متعدد از یک ایستگاه مرکزی، پایداری جریان گریس و قابلیت اطمینان طولانی‌مدت را در محیط‌های صنعتی سخت تضمین می‌کند. این پمپ با مخزن بزرگ، واحد پمپاژ دوبل و شیر اطمینان داخلی قابل تنظیم، برای خطوط طولانی و تعداد زیاد نقاط اصطکاکی ایده‌آل است.

معرفی

پمپ BS-B با اتصال به مقسم‌های سری ZV-B، قلب سامانه‌های روانکاری دوخطی است و گریس را به‌صورت یکنواخت و دقیق به بلوک‌های اندازه‌دهی و از آنجا به مصرف‌کننده‌ها می‌رساند. بدنه فشرده و مستحکم، استفاده از فولاد آلیاژی مقاوم به سایش، و رنگ صنعتی سیگنال‌گری RAL 7004، دوام مکانیکی و ظاهری حرفه‌ای را برای سال‌ها کارکرد فراهم می‌کند.

عملکرد

در سرپمپ، حرکت دورانی موتور به نوسانی تبدیل می‌شود و یک مجموعه پیستون دوبل (پیستون‌های تغذیه و راهنما) به‌طور هم‌زمان در یک بور مشترک کار می‌کنند. در حالی‌که یک جفت پیستون در کورس مکش است، جفت دیگر گریس را به کانال فشار می‌راند. کنترل اجباری (Forced Control) پیستون‌های راهنما تضمین می‌کند پس از هر سیکل به انتهای کورس برسند و خطر گیرکردن که در کنترل فنری یا هیدرولیکی رخ می‌دهد از بین برود. شیر اطمینان داخلی با قابلیت تنظیم فشار، و صفحات بُرش (Burst Plates) از المان پمپ در برابر اضافه‌فشار محافظت می‌کنند و نیاز به هواگیری سیستم منتفی است.

ویژگی‌ها

  • قابلیت سرویس‌دهی مطمئن به تعداد زیاد نقاط از یک ایستگاه مرکزی
  • سازگار با سیستم‌های دوخطی به‌همراه مقسم‌های ZV-B و همچنین مناسب برای پرکردن/گریس‌کاری
  • مکانیزم دوبل‌اکتینگ با کنترل اجباری برای اطمینان از عدم انسداد
  • شیر اطمینان داخلی قابل تنظیم و حفاظت اضافه‌فشار با صفحات بُرش
  • مصرف‌پذیر تا گریس‌های NLGI 2 و محدوده دمایی گسترده محیطی
  • قابلیت تأمین با گیربکس-موتورهای مختلف و دبی‌های متناسب با سرعت
  • نصب عمودی و چرخش پادساعتگرد محور پمپ برای عملکرد صحیح

کاربردها

  • کاربردهای صنعتی با خطوط اصلی طولانی و تعداد زیاد نقاط، مانند فولاد، سیمان، معدن و کاغذ
  • ایستگاه‌های مرکزی روانکاری دوخطی در کارخانجات فرایندی
  • پُرکردن مخازن و عملیات گریس‌کاری عمومی در تعمیرات سنگین

نگهداری و نصب

  1. پمپ را همواره به‌صورت عمودی نصب کنید و جهت چرخش موتور را پادساعتگرد تنظیم نمایید.
  2. برای جلوگیری از حبس هوا، مخزن فقط از کوپلینگ شارژ تعبیه‌شده پُر شود و از گریس تمیز استفاده گردد.
  3. فشار کار را با شیر اطمینان داخلی تنظیم کنید و از سلامت صفحات بُرش اطمینان داشته باشید.

دلایل انتخاب

  • دوام بالا به‌دلیل استفاده از فولادهای مقاوم به سایش و طراحی صنعتی فشرده
  • پایداری تأمین گریس در خطوط طولانی و شبکه‌های گسترده دوخطی
  • ایمنی و اطمینان با شیر اطمینان داخلی و صفحات بُرش
  • پشتیبانی فنی، انتخاب صحیح و خدمات پس از فروش توسط توان پایش ماد

مشخصات فنی

مدل پمپ (Pump Model) بی‌اس-بی (BS-B) BS-B
نوع عملکرد (Function principle) پمپ پیستونی برقی، دوبل‌اکتینگ با کنترل اجباری Electric, double-acting plunger with forced control
سیستم‌های سازگار (Compatible systems) دوخطی با مقسم‌های ZV-B؛ مناسب برای پرکردن/گریس‌کاری Dual-line with ZV-B distributors; also filling/greasing
فشار کاری بیشینه (Max. working pressure) حداکثر ۴۰۰ بار Max. 5800 psi (40 MPa)
تنظیم فشار با شیر اطمینان (Built-in PRV) ۰ تا ۴۰ بار (قابل تنظیم) 0 to 40 bar adjustable PRV
خروجی اسمی بر حسب سرعت (Nominal output by speed) ۱۲۰ سانتی‌متر مکعب بر دقیقه در ۸۰ دور بر دقیقه؛ ۲۳۵ سانتی‌متر مکعب بر دقیقه در ۱۶۰ دور بر دقیقه؛ ۳۶۵ سانتی‌متر مکعب بر دقیقه در ۲۵۰ دور بر دقیقه 120 cc/min @ 80 rpm; 235 cc/min @ 160 rpm; 365 cc/min @ 250 rpm
دبی حجمی (Discharge) ۷، ۱۴ و ۲۲ لیتر بر ساعت (بسته به سرعت رانش) 7, 14 & 22 L/h (speed dependent)
ظرفیت مخزن (Reservoir capacity) ۶۰ لیتر (حدود ۱۲۶ پوند) یا ۱۰۰ لیتر (حدود ۲۱۰ پوند) 60 L (≈126 lb) or 100 L (≈210 lb)
روانکار مجاز (Suitable lubricants) گریس تا NLGI 2؛ روغن‌ها و گریس‌های خاص با مشاوره Grease up to NLGI 2; other greases/oils on request
محدوده دمایی محیط (Ambient temperature) ۲۰- تا ۸۰+ درجه سانتی‌گراد −5 °F to +176 °F
رنگ بدنه (Color) سیگنال‌گری RAL 7004 Signal grey RAL 7004
موقعیت نصب / جهت چرخش (Mounting / rotation) نصب عمودی؛ چرخش محور پمپ پادساعتگرد Vertical mounting; pump shaft CCW rotation
گروه موتورهای قابل تأمین (Gear-motor options) ۱ اسب بخار ۸۰ دور بر دقیقه؛ ۲ اسب بخار ۱۶۰/۲۵۰ دور بر دقیقه؛ ۱/۲ اسب بخار ۸۰ دور بر دقیقه (سه‌فاز، ولتاژهای مختلف) 1 hp @ 80 rpm; 2 hp @ 160/250 rpm; 1/2 hp @ 80 rpm; three-phase voltages

نقشه انفجاری

برای دریافت کاتالوگ یا نقشه انفجاری این محصول، روی لینک زیر کلیک کنید.

دریافت کاتالوگ یا نقشه انفجاری
