تجهیزات نصب سوئیچ‌های طنابی کیپه آلمان

تجهیزات نصب سوئیچ‌های طنابی کیپه آلمان

10 / 10
از 48 کاربر
مشخصات کلی مشخصات فنی نقشه انفجاری

مشخصات کلی

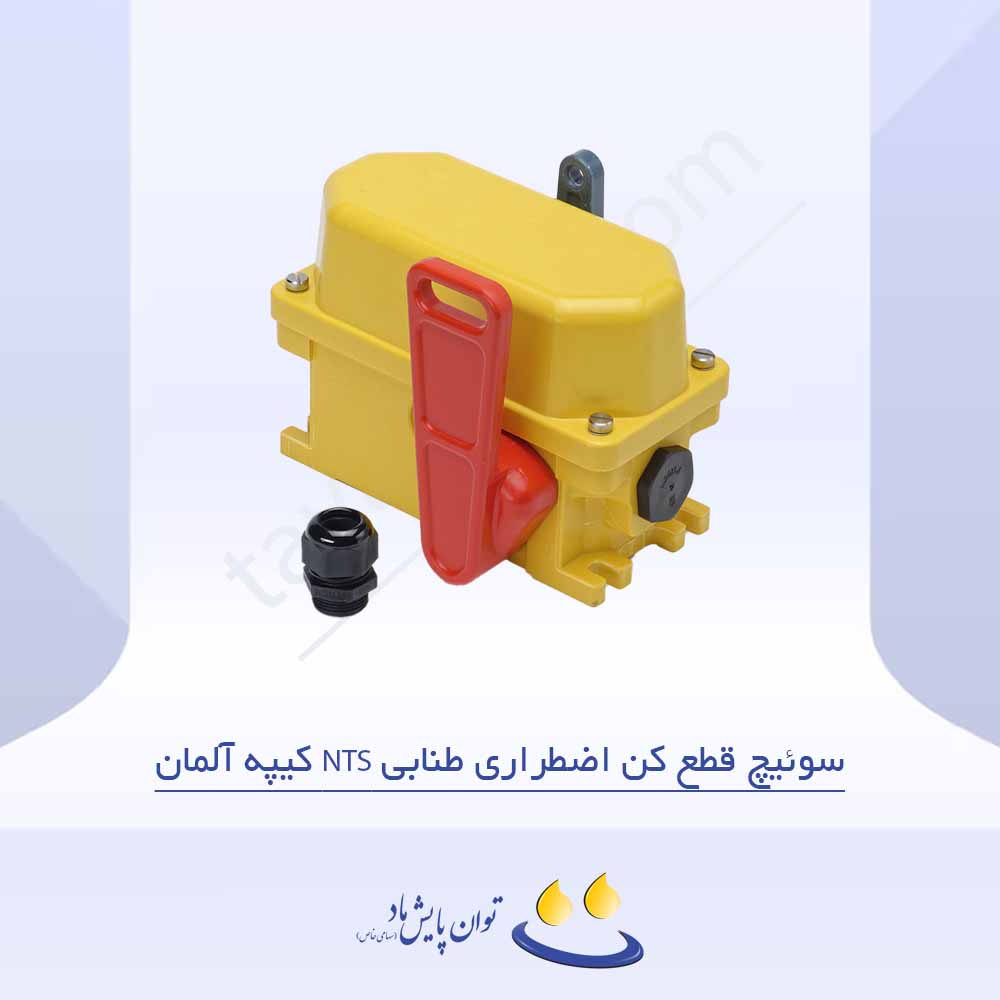

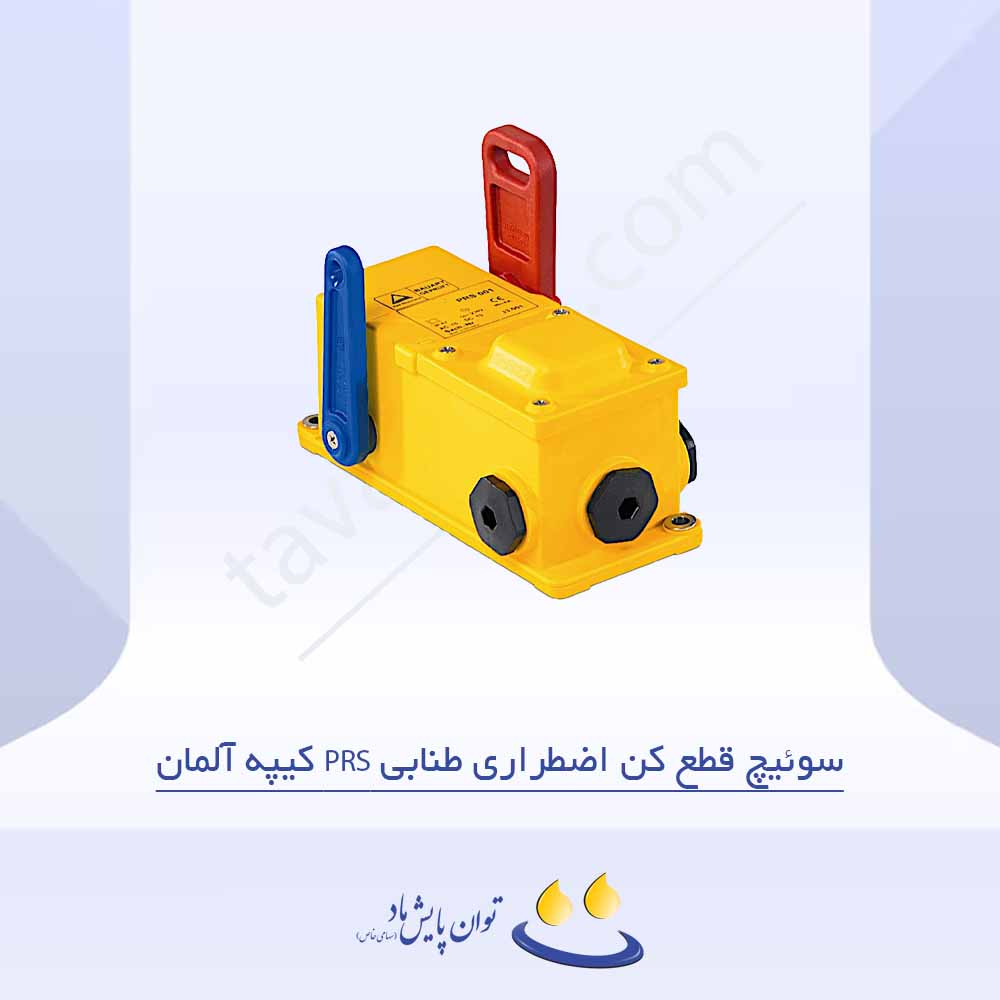

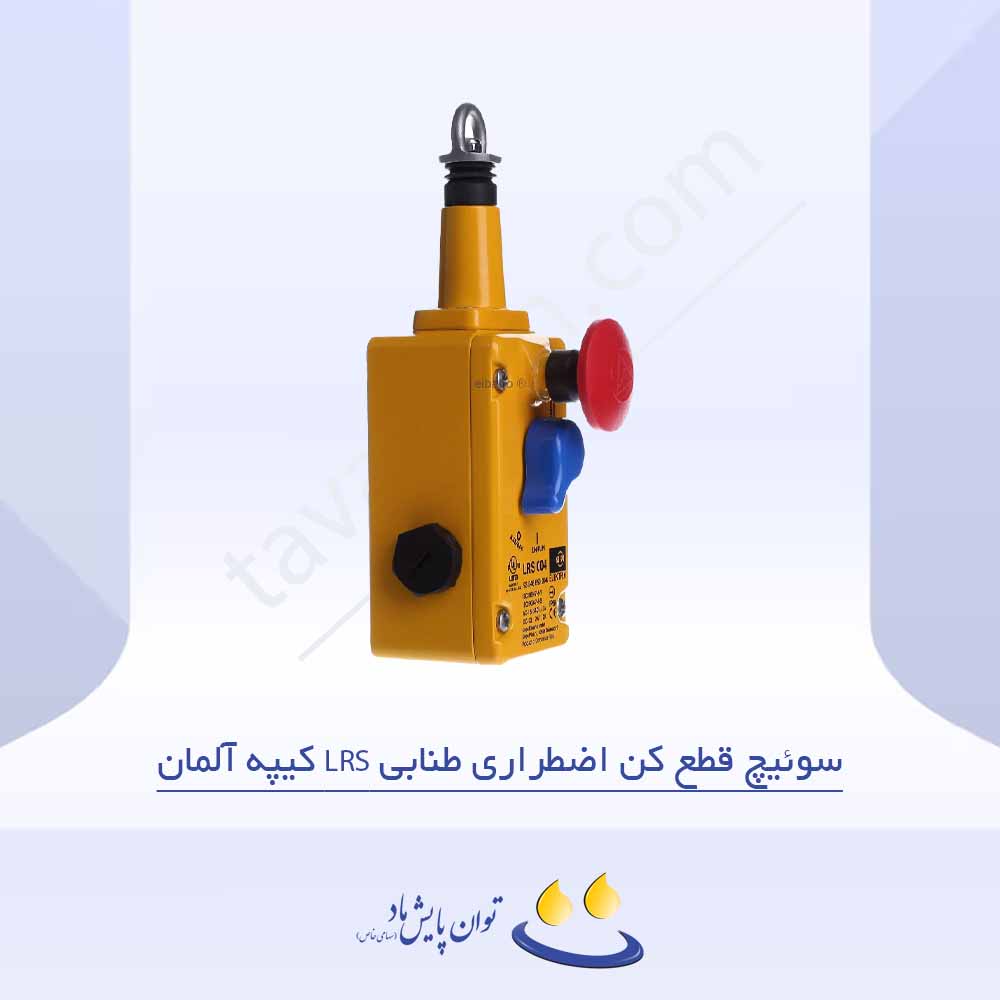

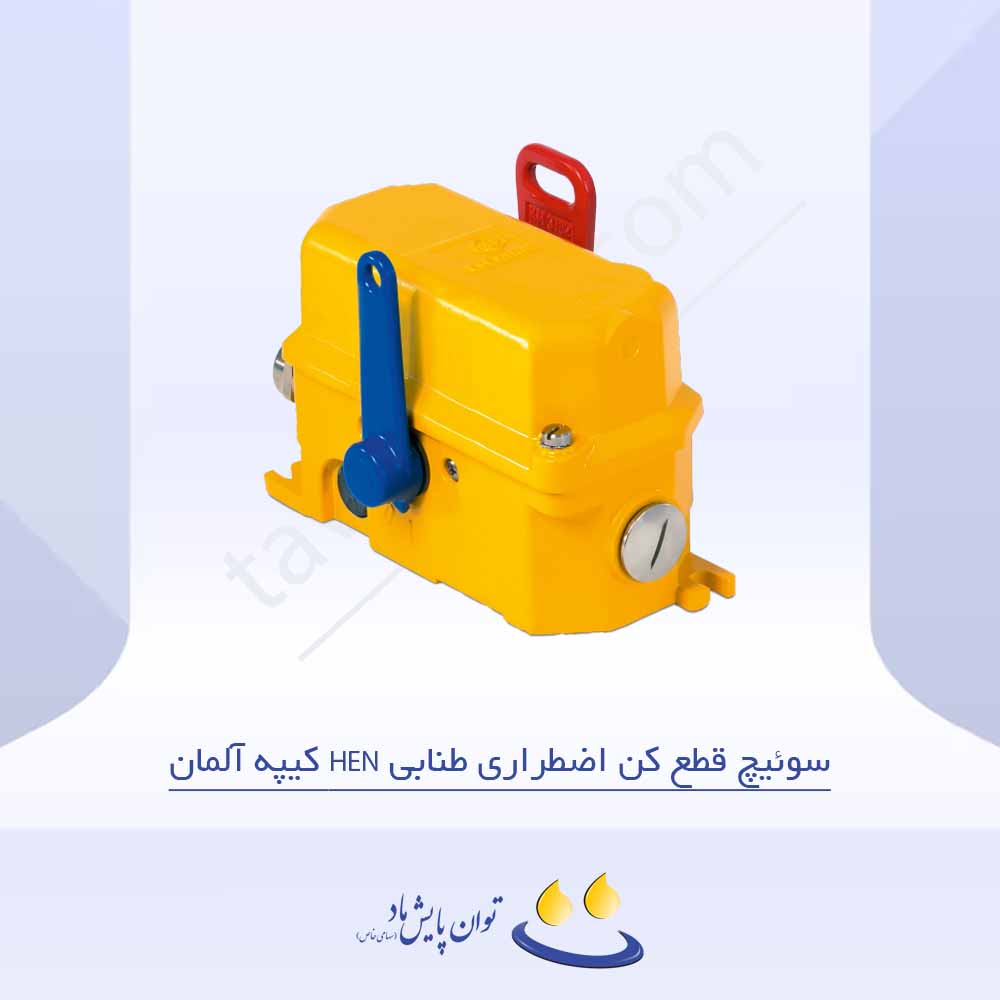

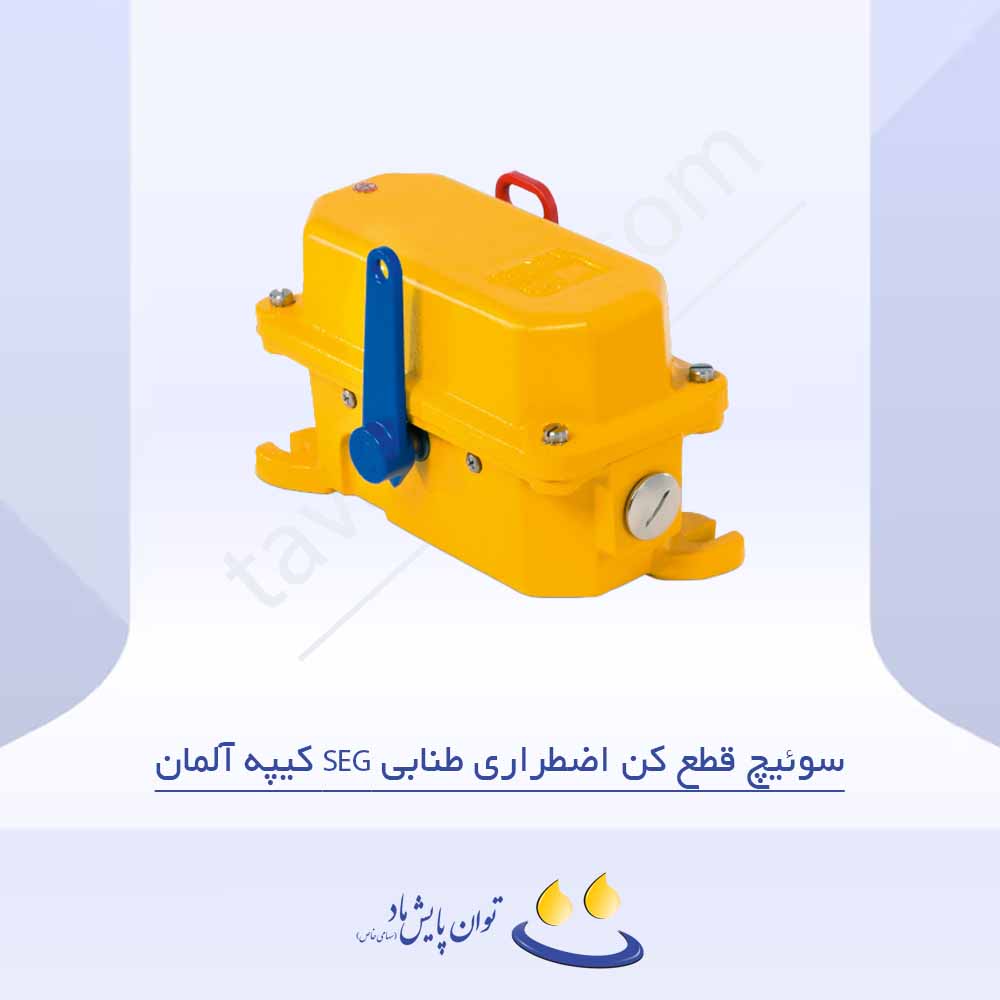

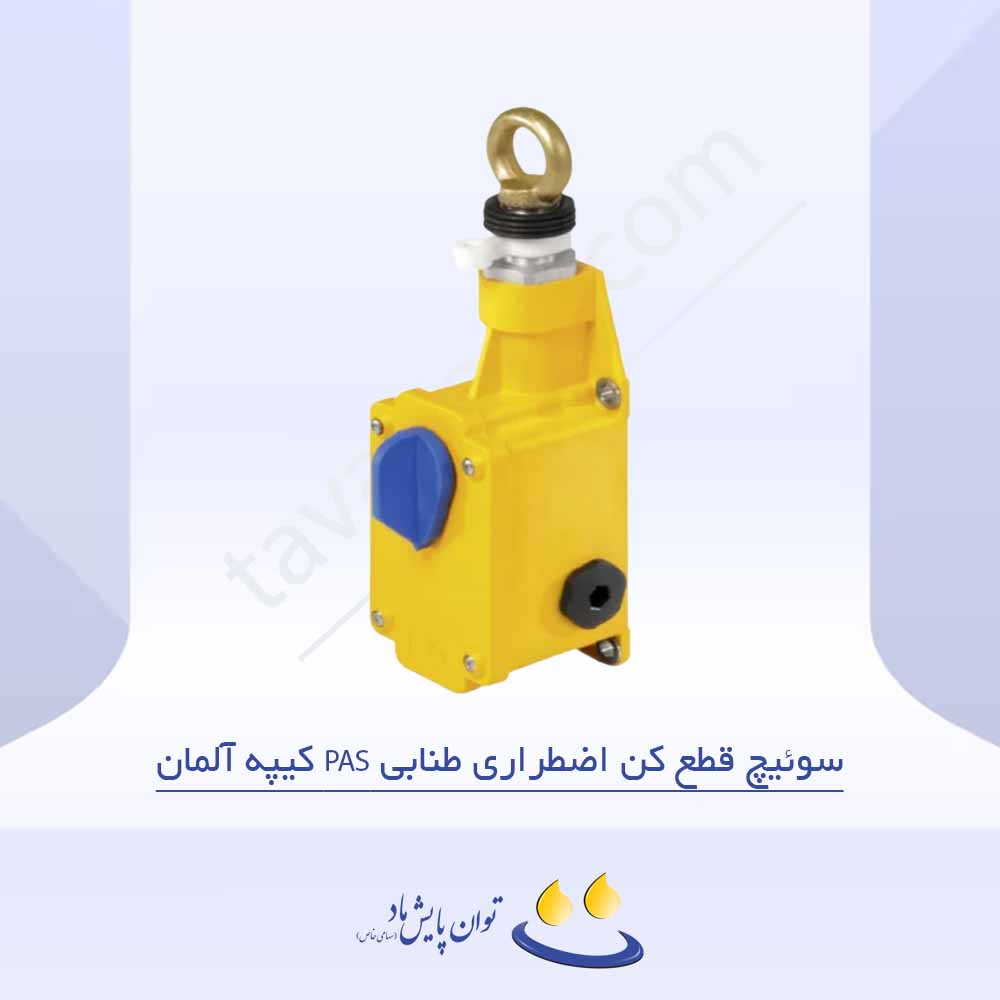

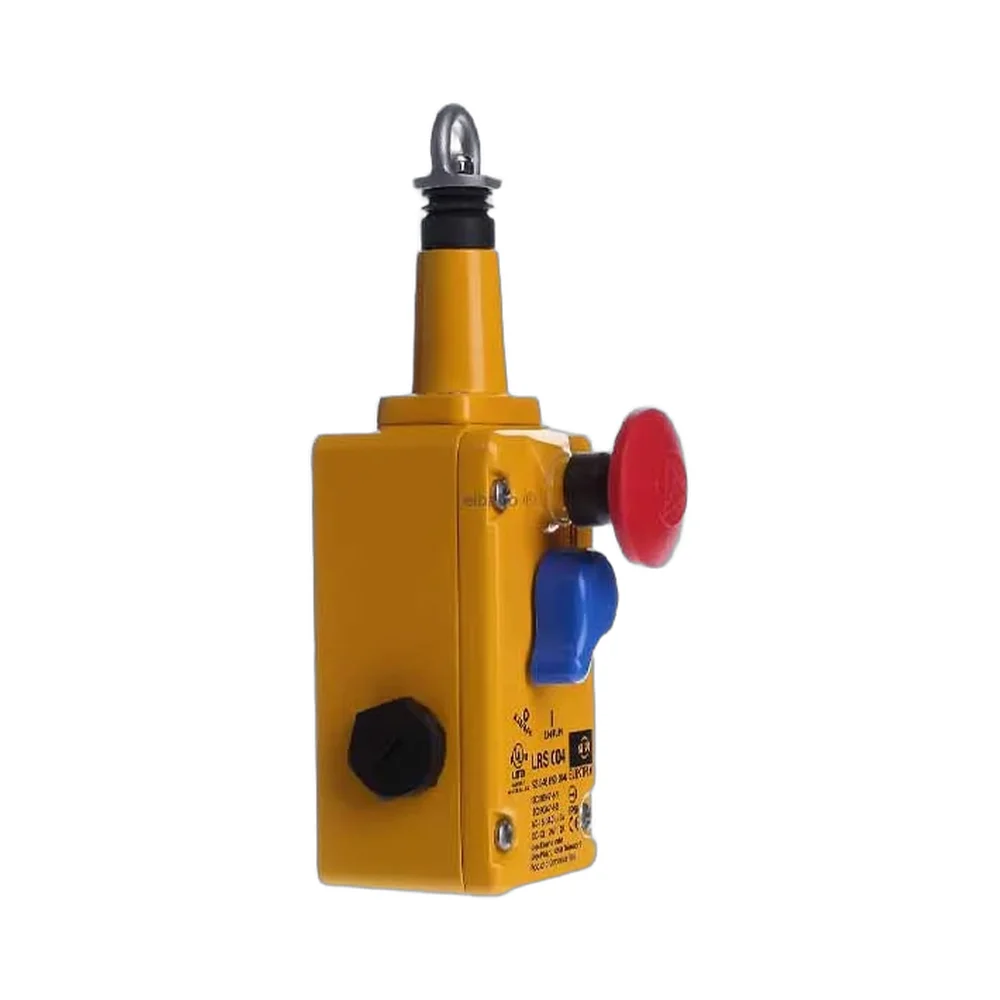

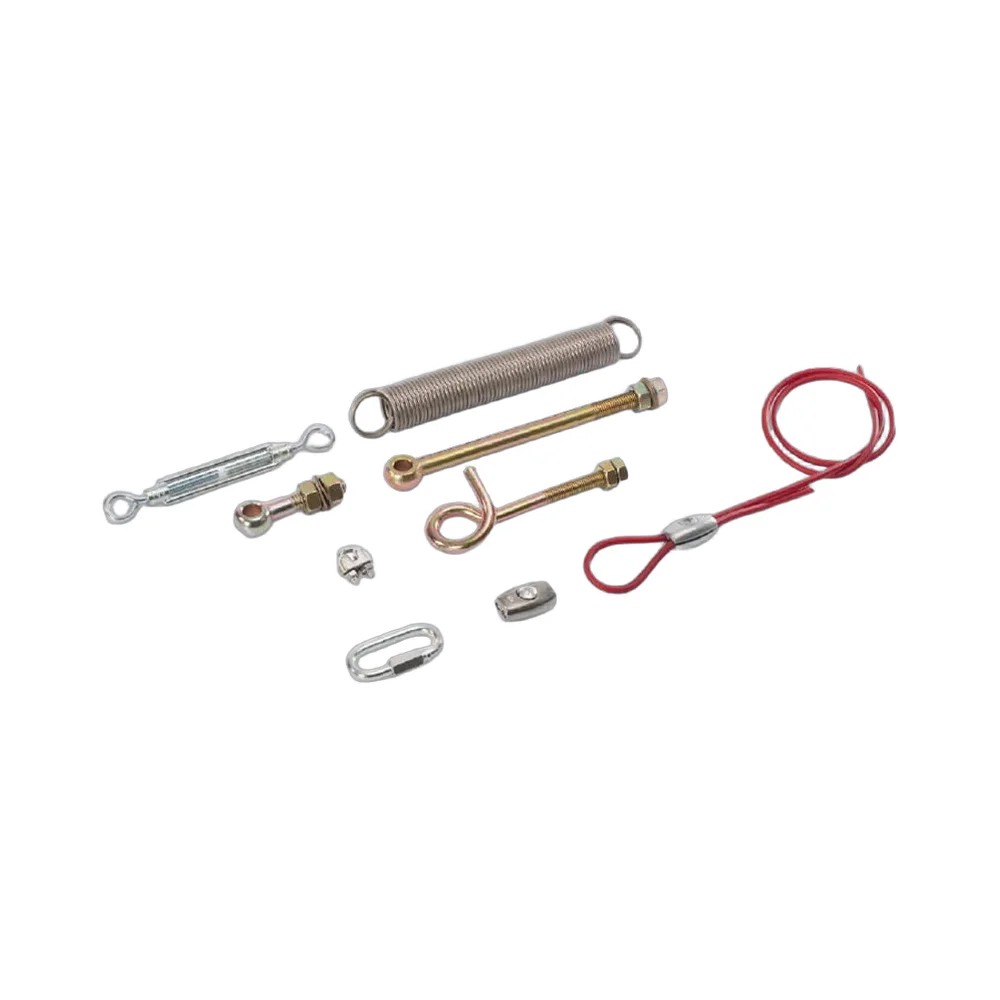

برای نصب و بهره‌برداری ایمن از سوئیچ‌های قطع‌کن اضطراری طنابی (Rope Switch) مدل‌های HEN، NTS، SEG، PRS، PAS و LRS شرکت Kiepe آلمان، استفاده از تجهیزات نصب سوئیچ‌های طنابی کیپه آلمان الزامی است. تجهیزات نصب سوئیچ‌های طنابی کیپه آلمان شامل سیم‌بکسل با روکش PVC قرمز، قلاب‌ها، فنرهای کششی، مهارها و سایر ملحقات است که به‌صورت مهندسی طراحی شده‌اند تا ایمنی، دوام و عملکرد مطمئن سیستم تضمین گردد.

این قطعات مطابق با استانداردهای بین‌المللی DIN EN ISO 13850، EN 60947-5-5 و EN 620 طراحی شده‌اند و رعایت آن‌ها شرط اصلی برای اخذ گواهی انطباق CE در پروژه‌های صنعتی می‌باشد. طول طناب می‌تواند تا ۱۰۰ متر بسته به طراحی سیستم انتخاب شود و فاصله بین نگهدارنده‌های طناب حداکثر ۴ متر خواهد بود.

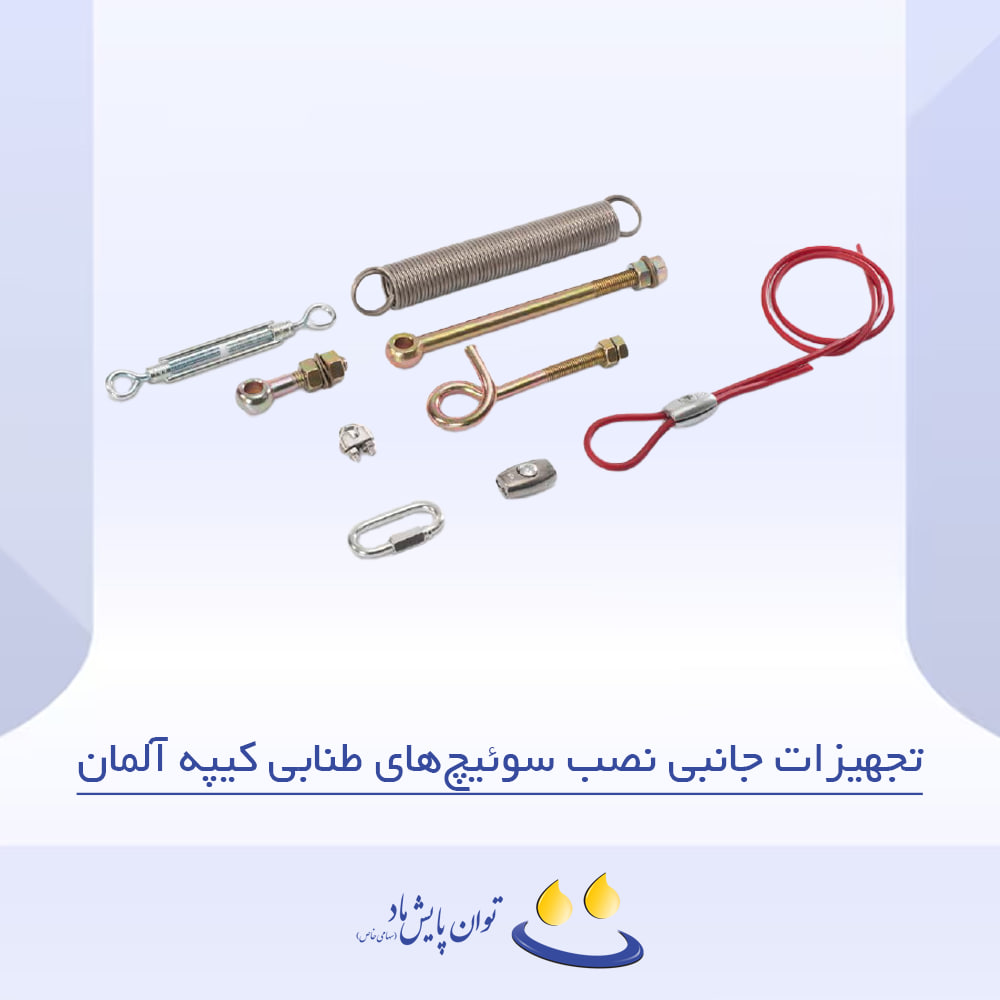

معرفی تجهیزات اصلی

سیم‌بکسل (Pull Rope):

ساخته‌شده از فولاد گالوانیزه یا استنلس استیل، با قطر ۳ و ۵ میلی‌متر، دارای پوشش PVC قرمز مقاوم به UV. ظرفیت کشش تا ۲۰۰۰ نیوتن و عرضه در قرقره‌های ۵۰، ۱۰۰ و ۵۰۰ متری.

فنر کششی (Tension Springs):
برای ایجاد پیش‌تنیدگی مناسب طناب. در مدل‌های L، M و XL بسته به نوع سوئیچ (HEN, NTS, SEG, PRS یا PAS و LRS) استفاده می‌شوند.

قلاب و مهار (Anchor Hooks & Eyebolts):
برای اتصال طناب و فنرها به سازه نوار نقاله. در سایزهای M8، M10 و M12 و از جنس فولاد گالوانیزه یا استنلس استیل AISI 304 تولید می‌شوند.

مهارکش یا ترنباکل (Turnbuckles):
جهت تنظیم دقیق کشش طناب. عرضه در مدل‌های چشمی-چشمی یا چشمی-قلاب با جنس فولاد گالوانیزه یا استنلس استیل AISI 316.

کوئیک لینک (Quick Links):
برای اتصال سریع و تعویض آسان اجزا، در سایز ۶ میلی‌متر و از جنس فولاد گالوانیزه یا استنلس استیل.

کلمپ طناب (Rope Clamps):
به شکل U یا بیضی برای مهار انتهای طناب. از جنس فولاد گالوانیزه یا استنلس استیل AISI 316.

غلاف یا بوش انتهایی (Thimbles):
جهت جلوگیری از سایش و آسیب به طناب در محل اتصال قلاب.

پولی (Pulley):
قرقره فلزی با چرخ ۷۱ میلی‌متر برای هدایت طناب در مسیرهای خاص.

برچسب هشدار (Marking Labels):
رول برچسب ۵۰ عددی با ابعاد ۴۰×۷۰ میلی‌متر برای علامت‌گذاری مسیر طناب اضطراری.

شرایط نصب و محیطی

  • طول طناب: حداکثر ۱۰۰ متر
  • فاصله بین مهارها: حداکثر ۴ متر
  • زاویه نصب: افقی تا ۱۵ درجه
  • دمای کاری: منفی ۲۵ تا مثبت ۷۰ درجه سانتی‌گراد
  • دمای نصب: ۱۰ تا ۳۵ درجه سانتی‌گراد

مزایا

  • طراحی کاملاً هماهنگ با سوئیچ‌های طنابی Kiepe
  • عمر طولانی و مقاومت بالا در برابر خوردگی، رطوبت و شرایط سخت صنعتی
  • نصب سریع و آسان با قابلیت تنظیم دقیق کشش
  • افزایش سطح ایمنی و اطمینان در سیستم‌های نوار نقاله

مشخصات فنی

سیم‌بکسل (Pull Rope) فولاد گالوانیزه یا استنلس استیل، قطر ۳ و ۵ میلی‌متر، روکش PVC قرمز مقاوم به UV، ظرفیت کشش ۲۰۰۰ نیوتن، رول‌های ۵۰ / ۱۰۰ / ۵۰۰ متری Galvanized / Stainless steel, Ø3 & Ø5 mm, red PVC UV-resistant coating, 2000 N tensile strength, reels of 50 / 100 / 500 m
فنر کششی (Tension Springs) مدل‌های L، M و XL جهت پیش‌تنیدگی طناب، متناسب با نوع سوئیچ Models L, M, XL for rope pretensioning, depending on switch type
قلاب و مهار (Anchor Hooks & Eyebolts) سایزهای M8، M10 و M12، فولاد گالوانیزه یا استنلس استیل AISI 304 Sizes M8, M10, M12, galvanized steel or stainless steel AISI 304
مهارکش (Turnbuckles) مدل‌های چشمی–چشمی یا چشمی–قلاب، فولاد گالوانیزه یا استنلس استیل AISI 316 Eye-eye or eye-hook type, galvanized steel or stainless steel AISI 316
کوئیک لینک (Quick Links) سایز ۶ میلی‌متر، فولاد گالوانیزه یا استنلس استیل 6 mm size, galvanized or stainless steel
کلمپ طناب (Rope Clamps) مدل U یا بیضی، فولاد گالوانیزه یا استنلس استیل AISI 316 U-bolt or oval type, galvanized steel or stainless steel AISI 316
غلاف / بوش انتهایی (Thimbles) جلوگیری از سایش طناب در محل اتصال قلاب Prevents rope wear at hook connection
پولی (Pulley) چرخ فلزی قطر ۷۱ میلی‌متر جهت هدایت طناب Metal wheel Ø71 mm for rope guidance
برچسب هشدار (Marking Labels) رول ۵۰ عددی، ابعاد ۴۰×۷۰ میلی‌متر، علامت‌گذاری مسیر طناب اضطراری Roll of 50 pcs, 40×70 mm, emergency rope marking

نقشه انفجاری

برای دریافت کاتالوگ یا نقشه انفجاری این محصول، روی لینک زیر کلیک کنید.

دریافت کاتالوگ یا نقشه انفجاری
