مقسم گریس سری SSV لینکلن آلمان

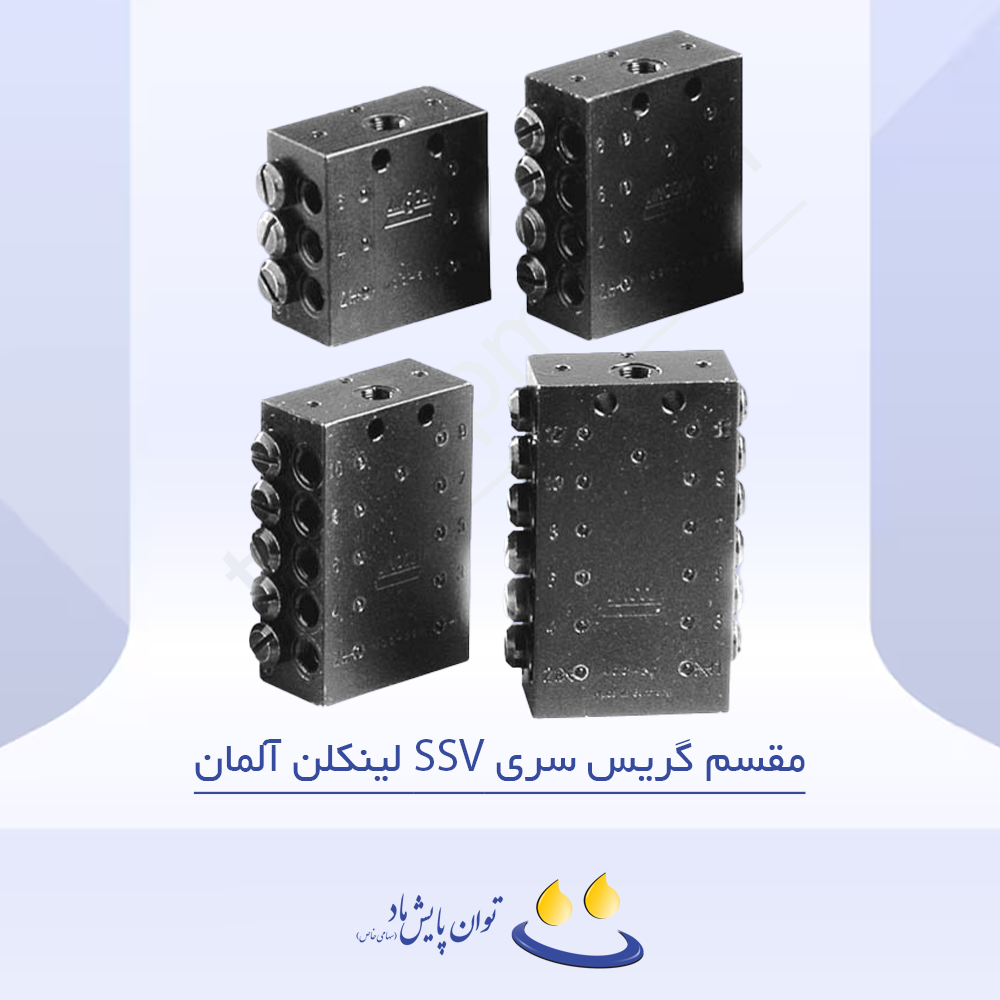

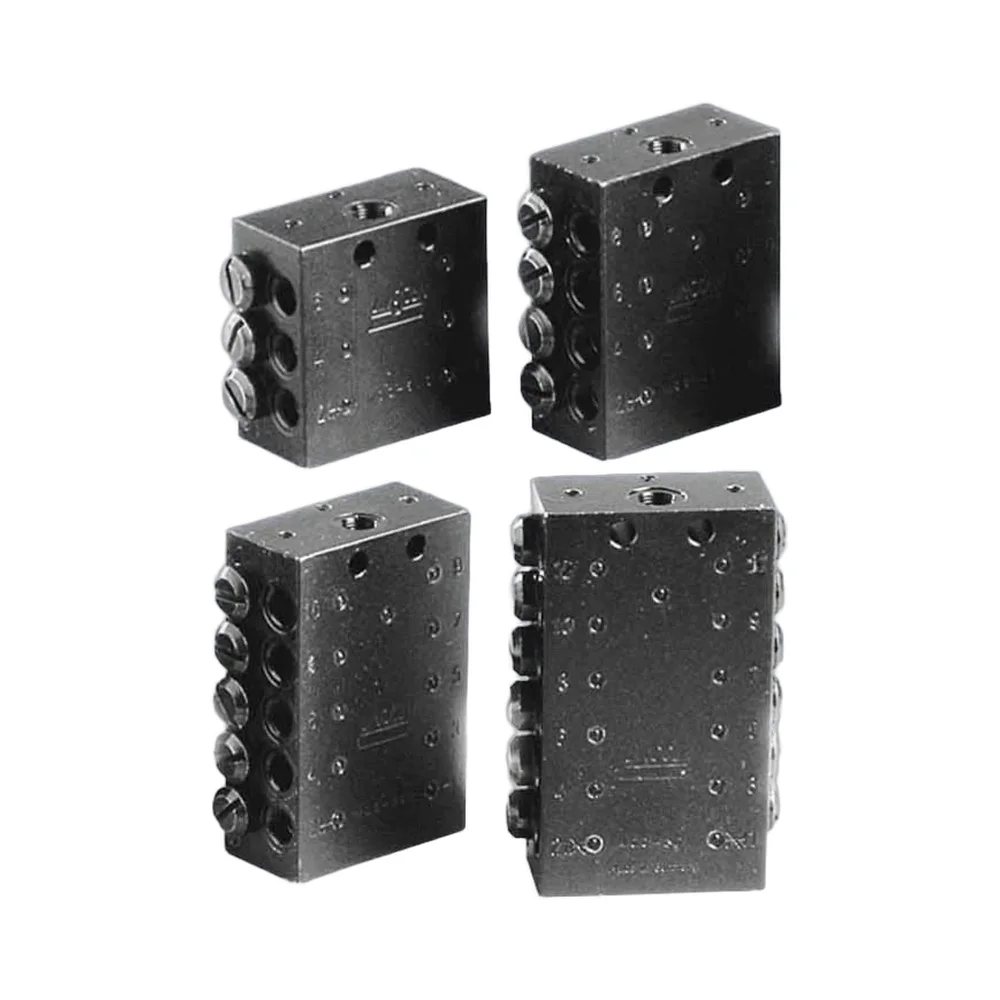

مقسم گریس سری SSV لینکلن آلمان

9 / 10
از 52 کاربر
مشخصات کلی مشخصات فنی نقشه انفجاری

مشخصات کلی

مقسم گریس سری SSV لینکلن آلمان با طراحی بلوک یکپارچه و پیستون‌های ترتیبی، حجم از پیش‌تعیین‌شدهٔ روانکار را به‌صورت مرحله‌ای به خروجی‌ها می‌رساند و با امکان تجمیع داخلی خروجی‌ها، پوشش گسترده‌ای از نیازهای دبی در سیستم‌های روانکاری پیشرونده فراهم می‌کند؛ این سری در زیرمدل‌های SSV استاندارد، SSV-K با پین نشانگر، SSV با سنسور پیستون (N)، SSVD با پیچ‌های مترکننده قابل‌تنظیم، SSVM کامپکت و SSV-FL فلنج‌دار عرضه می‌شود.

معرفی و ساختار سری

مسیرهای داخلی اجباری باعث می‌شود هر پورت تنها پس از تکمیل کورس پورت قبلی تغذیه شود؛ بنابراین تشخیص انسداد ساده است و پایش بصری یا الکتریکی به‌راحتی انجام می‌گیرد. بدنهٔ یک‌تکه بدون اورینگ‌های لاستیکی، تحمل اختلاف فشار بالا بین پورت‌ها و ورودی را ممکن می‌سازد. تجمیع (کراس‌پورت) با بستن یک خروجی و انتقال جریان به خروجی زیرین انجام می‌شود.

  • SSV استاندارد: نسخهٔ مرجع با دبی واحد در هر کورس و امکان مونیتورینگ اختیاری.
  • SSV-K: دارای پین نشانگر که در هر سیکل حرکت کرده و تأیید بصری عملکرد را فراهم می‌کند.
  • SSV با سنسور پیستون (N): مناسب پایش الکتریکی؛ کابل استاندارد سه متر.
  • SSVD: خروجی قابل‌تنظیم با پیچ‌های مترکننده در ده سایز حجمی؛ امکان تغییر دبی پس از نصب.
  • SSVM: نسخهٔ کامپکت با ابعاد کوچک‌تر و خروجی‌های کمتر برای فضاهای محدود و فواصل کوتاه.
  • SSV-FL: نسخهٔ فلنج‌دار روی منیفولد؛ مناسب محیط‌های سنگین با امکان تعویض سریع بدون جداسازی لاین‌ها.

ویژگی‌ها و مزایا

دقت، پایداری و سرویس‌پذیری بالا هستهٔ طراحی این خانواده است تا روانکاری یکنواخت و دردسترس در صنایع سنگین تضمین شود.

  • بدنهٔ بلوک یکپارچه و بدون آب‌بندی لاستیکی برای دوام و پایداری در اختلاف فشار بالا.
  • پایش آسان: پین نشانگر در SSV-K و سنسور پیستون/پراکسیمیتی در نسخه‌های N/KN.
  • انعطاف پیکربندی: تجمیع داخلی خروجی‌ها برای افزایش دبی نقطه‌های پرمصرف.
  • سرویس سریع: تعویض واحدها در نسخهٔ فلنج‌دار بدون بازکردن شیلنگ‌های روانکار.

عملکرد و نکات نصب

با شروع پمپاژ، پیستون‌ها به ترتیب عمل کرده و در هر کورس، حجم ثابتی روانکار از یک خروجی آزاد می‌شود. با ادامهٔ تغذیه، سیکل تکرار شده و تمام نقاط طبق ترتیب مشخص تغذیه می‌شوند. در این سازوکار ترتیب‌دار، بستن خروجی‌های ابتدایی (۱ و ۲) مجاز نیست و برای کراس‌پورت باید از پورت‌های مجاز استفاده شود.

  • ترتیب اجباری خروجی‌ها، عیب‌یابی انسداد را سریع و شفاف می‌کند.
  • در خروجی‌های دارای پین نشانگر، دبی مؤثر اندکی کمتر از پورت‌های معمولی است.

کاربردها

سری SSV برای روغن و گریس تا گرید NLGI 2 و برای گسترهٔ وسیعی از ماشین‌آلات و صنایع مانند فولاد، سیمان، معدن، پتروشیمی، ماشین‌ابزار و خطوط تولید مناسب است. انتخاب زیرمدل بر اساس فضا، نیاز پایش و شدت شرایط محیطی انجام می‌شود.

  • فضاهای محدود و مسیرهای کوتاه: SSVM.
  • نیاز به تأیید بصری سریع: SSV-K.
  • پایش الکتریکی سیکل: SSV-N / SSV-FL-KN.
  • شرایط بسیار سخت و تعویض سریع: SSV-FL.
  • نیاز به تغییر دبی هر جفت پورت: SSVD با پیچ مترکننده.

دلایل خرید از توان پایش ماد

طراحی و اجرای مهندسی‌شدهٔ سیستم‌های پیشرونده بر مبنای نقشهٔ نقاط، موجودی قطعات استاندارد و استنلس، انتخاب دقیق سایز و الگوی تجمیع، آموزش بهره‌برداری و نگهداری، خدمات پس از فروش بلندمدت و مشاورهٔ فنی در محل، مزیت‌های عملیاتی انتخاب شما از توان پایش ماد را تضمین می‌کند.

مشخصات فنی

زیرمدل (Variant) SSV، SSV-K، SSV-N، SSVD، SSVM، SSV-FL SSV, SSV-K, SSV-N, SSVD, SSVM, SSV-FL
تعداد خروجی (Number of outlets) SSV/SSVD: ۶ تا ۲۲، SSVM: ۶ تا ۱۲، SSV-FL: ۱ تا ۱۲ SSV/SSVD: 6–22, SSVM: 6–12, SSV-FL: 1–12
فشار کاری بیشینه (Max operating pressure) SSV/SSVD: تا ۳۵۰ بار، SSVM: تا ۲۰۰ بار، SSV-FL: تا ۳۰۰ بار SSV/SSVD: up to 350 bar, SSVM: up to 200 bar, SSV-FL: up to 300 bar
اختلاف فشار مجاز بین پورت‌ها (Max differential pressure) SSV/SSVD/SSV-FL: تا ۱۰۰ بار، SSVM: تا ۴۰ بار SSV/SSVD/SSV-FL: up to 100 bar, SSVM: up to 40 bar
حجم تزریق در هر کورس (Dosed volume / stroke) SSV/SSV-N/SSV-FL: حدود ۰٫۲ سانتی‌متر مکعب؛ SSVM: حدود ۰٫۰۷ سانتی‌متر مکعب؛ SSVD: قابل‌تنظیم (۰٫۰۸ تا ۱٫۸ سانتی‌متر مکعب برای هر جفت پورت) SSV/SSV-N/SSV-FL: ~0.2 cm³; SSVM: ~0.07 cm³; SSVD: adjustable (0.08–1.8 cm³ per outlet pair)
رزوه ورودی (Inlet) SSV/SSVD/SSVM: ‎G 1/8 یا ‎1/8" NPT؛ SSV-FL: ‎G 3/8 SSV/SSVD/SSVM: G 1/8 or 1/8" NPT; SSV-FL: G 3/8 (BSPP)
رزوه خروجی (Outlet) SSV/SSVD: ‎M10×1، SSVM: ‎M8×1، SSV-FL: ‎G 1/4 SSV/SSVD: M10×1, SSVM: M8×1, SSV-FL: G 1/4 (BSPP)
روانکار مجاز (Lubricants) روغن ≥ ۴۰ میلی‌متر مربع بر ثانیه و گریس تا NLGI 2 Oil ≥ 40 mm²/s (cSt) and grease up to NLGI 2
دما (Temperature) ‏°C ۷۰ تا ‎−‎۲۵ −13 to 158 °F (−25 to +70 °C)
پایش (Monitoring) پین نشانگر (K)، سنسور پیستون (N)، پراکسیمیتی (KN)، آداپتور پراکسیمیتی (KA/KS در SSVM) Indicator pin (K), piston detector (N), proximity (KN), adapter options (KA/KS for SSVM)
یادداشت نصب (Notes) هرگز پورت‌های ۱ و ۲ بسته نشود؛ تجمیع داخلی طبق محدودیت هر سایز انجام شود Never close outlets 1 & 2; internal cross-porting per size limits

اعداد و مشخصات فوق شامل تعداد خروجی‌های هر زیرمدل، فشارهای کاری و اختلاف فشار مجاز، حجم تزریق بر کورس (برای SSV ≈ ‎۰٫۲ cm³ و SSVM ≈ ‎۰٫۰۷ cm³؛ دامنه قابل‌تنظیم SSVD ‎۰٫۰۸ تا ‎۱٫۸ cm³ برای هر جفت پورت)، رزوه‌های ورودی/خروجی، دامنه دمای کاری، روانکارهای مجاز، و هشدار «عدم بستن خروجی‌های ۱ و ۲»—همگی مستقیماً از کاتالوگ رسمی سری SSV لینکلن اخذ شده‌اند.

نقشه انفجاری

برای دریافت کاتالوگ یا نقشه انفجاری این محصول، روی لینک زیر کلیک کنید.

دریافت کاتالوگ یا نقشه انفجاری
