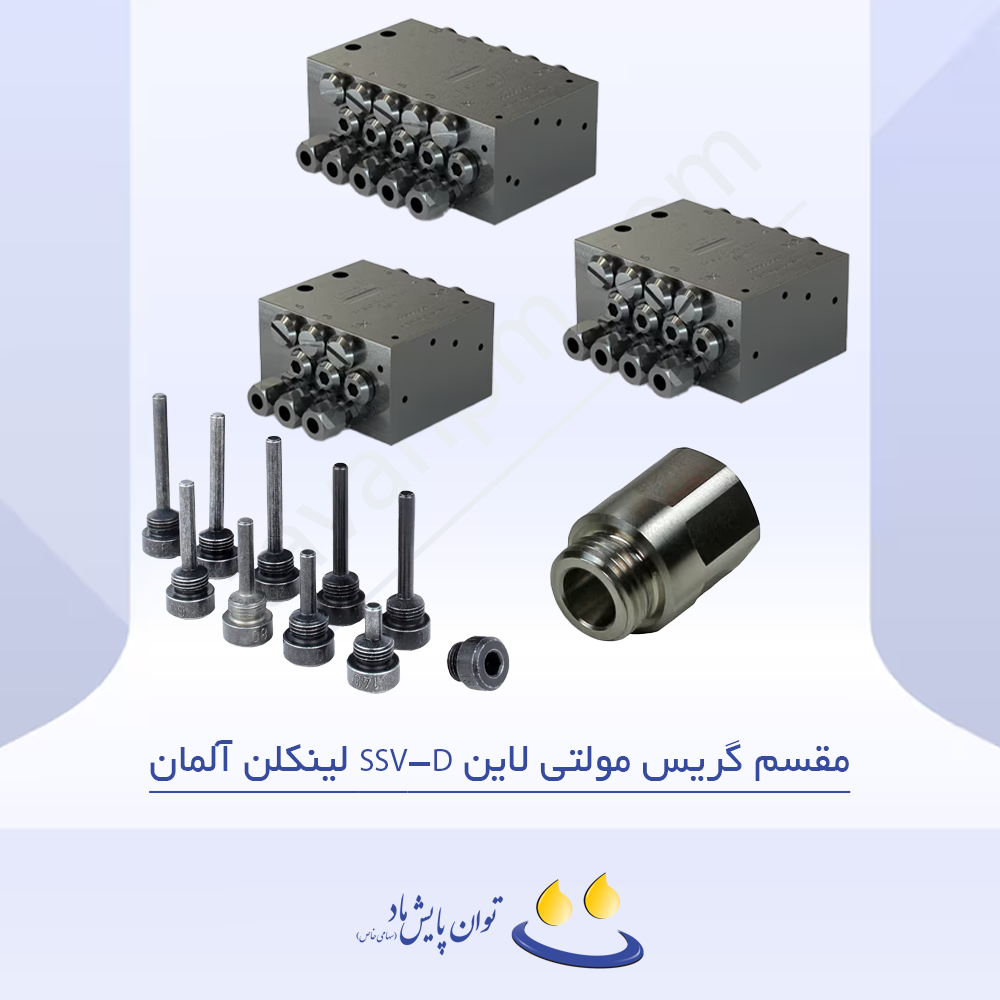

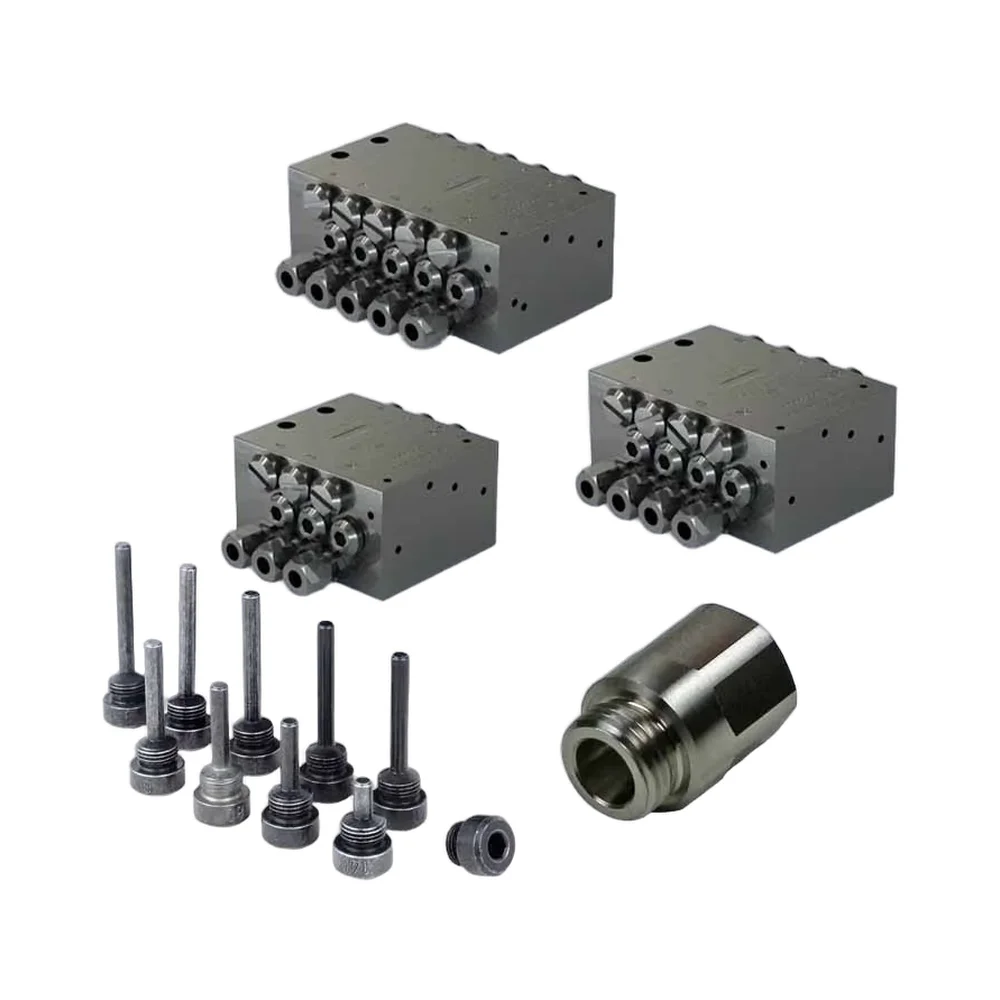

مقسم گریس مولتی لاین SSVD لینکلن آلمان

مقسم گریس مولتی لاین SSVD لینکلن آلمان

9 / 10
از 9 کاربر
مشخصات کلی مشخصات فنی نقشه انفجاری

مشخصات کلی

مقسم گریس مولتی لاین SSVD لینکلن آلمان یک بلوک توزیع‌کننده پیشرفته در سیستم‌های روانکاری پیشرونده است که با طراحی یکپارچه و بدنه مقاوم، امکان توزیع دقیق و یکنواخت گریس یا روغن را به چندین نقطه مصرف فراهم می‌کند. این دستگاه با قابلیت تنظیم خروجی از طریق پیچ‌های اندازه‌گیری مختلف، انتخابی ایده‌آل برای صنایع سنگین و ماشین‌آلاتی است که به روانکاری قابل اعتماد و طولانی‌مدت نیاز دارند.

ساختار و طراحی

مقسم گریس SSVD به‌صورت یک بلوک یکپارچه ساخته شده و دارای ۶ تا ۲۲ خروجی است. طراحی آن به گونه‌ای است که امکان نصب مستقیم اتصالات بدون نیاز به آب‌بندی جداگانه وجود دارد. خروجی‌ها به صورت جفتی تنظیم می‌شوند و میزان دبی روانکار از طریق پیچ‌های اندازه‌گیری در بازه‌ای از ۰٫۰۸ تا ۱٫۸ سانتی‌متر مکعب در هر سیکل قابل تغییر است. این طراحی انعطاف‌پذیری بالا و دقت زیاد در توزیع روانکار را تضمین می‌کند.

  • بدنه فولادی مقاوم با پوشش گالوانیزه مشکی ضد خوردگی
  • قابلیت کارکرد با گریس تا NLGI 2 و روغن با گرانروی حداقل ۴۰ mm²/s
  • تحمل اختلاف فشار تا ۱۰۰ بار بین خروجی‌ها
  • فشار کاری تا ۳۵۰ بار
  • عملکرد پایدار در دمای ۲۵- تا ۷۰+ درجه سانتی‌گراد

ویژگی‌ها و مزایا

  1. قابلیت انتخاب از میان ۱۰ اندازه مختلف پیچ اندازه‌گیری برای تنظیم دقیق خروجی
  2. امکان پایش بصری یا الکتریکی برای افزایش ایمنی و کنترل فرآیند
  3. مناسب به‌عنوان مقسم اصلی در سیستم‌های روانکاری مرکزی
  4. قابلیت کاهش تعداد خروجی‌ها با کراس‌پورت یا بستن خروجی‌های غیرضروری
  5. ابعاد فشرده برای نصب آسان در هر موقعیت

عملکرد و کاربردها

مقسم گریس SSVD لینکلن به‌طور گسترده در ماشین‌آلات راهسازی، تجهیزات معدنی، خطوط تولید صنعتی، ماشین‌آلات کشاورزی و سیستم‌های حمل‌ونقل سنگین مورد استفاده قرار می‌گیرد. این محصول با طراحی قابل اعتماد و خروجی‌های متغیر، روانکاری دقیق و مداوم اجزای حیاتی را تضمین می‌کند و موجب افزایش عمر تجهیزات و کاهش توقف‌های ناخواسته می‌شود.

دلایل انتخاب از توان پایش ماد

  • عرضه مستقیم محصولات اورجینال لینکلن آلمان با ضمانت اصالت
  • مشاوره فنی برای انتخاب صحیح بر اساس تعداد خروجی و شرایط کاری
  • خدمات پس از فروش و تأمین قطعات یدکی اورجینال
  • تجربه گسترده در طراحی و اجرای سیستم‌های روانکاری مرکزی

مشخصات فنی

مدل (Model) SSVD SSV-D
نوع عملکرد (Function Principle) مقسم بلوکی پیشرونده Block progressive metering device
تعداد خروجی‌ها (Outlets) ۶ تا ۲۲ 6–22
مقدار خروجی در هر سیکل (Metering Quantity) از ۰٫۰۸ تا ۱٫۸ سانتی‌متر مکعب 0.08–1.80 cm³ (0.0042–0.11 in³)
سیال (Lubricant) گریس تا NLGI 2 و روغن با گرانروی حداقل ۴۰ mm²/s Grease up to NLGI 2, oil ≥40 mm²/s
فشار کاری (Operating Pressure) تا ۳۵۰ بار max. 350 bar (5075 psi)
اختلاف فشار مجاز (Pressure Difference) تا ۱۰۰ بار بین خروجی‌ها up to 100 bar between outlets
دمای کاری (Operating Temperature) ۲۵- تا ۷۰+ °C –25 to +70 °C (–13 to +158 °F)
اتصالات ورودی (Inlet Connection) G 1/8 یا 1/8 NPTF G 1/8 or 1/8 NPTF
اتصالات خروجی (Outlet Connection) M10 × 1 M10 × 1
ابعاد (Dimensions) از ۷۰×۶۰×۴۰ تا ۱۹۰×۶۰×۴۰ میلی‌متر 70×60×40 to 190×60×40 mm (2.75×2.36×1.57 to 7.48×2.36×1.57 in)
موقعیت نصب (Mounting Position) آزاد any

نقشه انفجاری

برای دریافت کاتالوگ یا نقشه انفجاری این محصول، روی لینک زیر کلیک کنید.

دریافت کاتالوگ یا نقشه انفجاری
