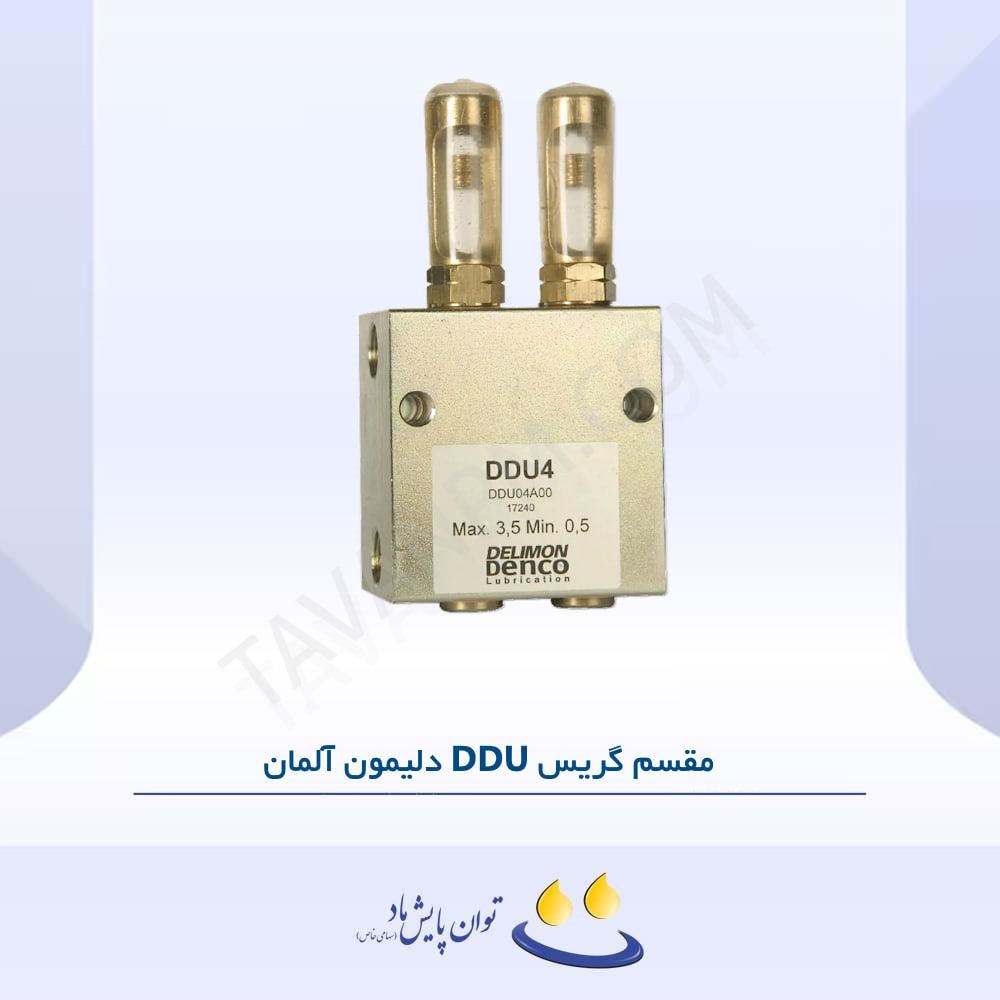

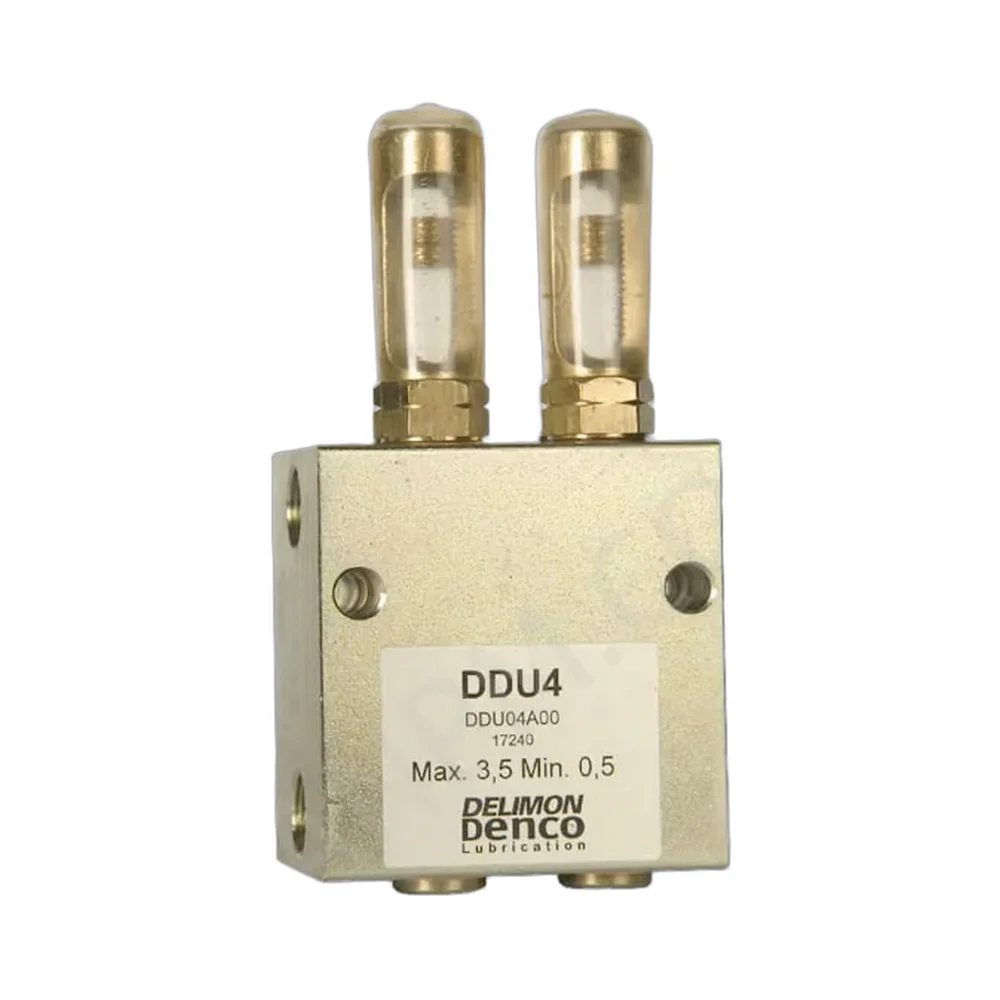

مقسم گریس DDU دلیمون آلمان یک Measuring Valve مخصوص سیستم های روانکاری دوخطی (Dual-Line) است که به صورت Line-Mounting نصب شده و در هر سیکل فشار، حجم مشخصی از روانکار را به نقاط تعریف شده ارسال می کند. این مقسم گریس برای کاربردهای صنعتی سنگین که به توزیع مطمئن و قابل تنظیم نیاز دارند طراحی شده است.
معرفی و ساختار عملکرد
در سیستم Dual-Line، هنگام اعمال فشار به خط اول، نیمی از نقاط روانکاری تغذیه می شوند و با سوئیچ فشار به خط دوم، نیمه دیگر نقاط روغنکاری می گردند. این فرآیند توسط پیستون ورودی و پیستون اصلی انجام می شود که به صورت هیدرولیکی و کاملاً مثبت عمل می کنند.
- مناسب برای سیستم های دوخطی صنعتی
- عملکرد هیدرولیکی مثبت با اندیکاتور حرکتی قابل مشاهده
- امکان تجهیز از ۱ تا ۴ سکشن عملیاتی مستقل
- دو خروجی استاندارد برای هر سکشن
ویژگی های فنی اصلی
سری DDU با بدنه فولادی و پیستون های فولاد سخت کاری شده ساخته شده و با اورینگ های Viton در برابر دمای بالا مقاوم است. تنظیم دبی به صورت Stepless انجام می شود تا هر یاتاقان دقیقاً مقدار مورد نیاز روانکار را دریافت کند.
- حداکثر فشار تغذیه: ۳۵۰ بار
- حداکثر فشار تخلیه: ۷۰ بار
- بازه تنظیم حجم تخلیه: ۰٫۵ تا ۳٫۵ cm³ در هر سیکل دوگانه
- دمای کاری: ۲۰- تا ۱۲۰+ درجه سانتی گراد
- متریال بدنه: فولاد
- پیستون ها: فولاد سخت کاری شده
- سیل ها: Viton
- میله اندیکاتور: استنلس استیل
مزایای مهندسی در سیستم Dual-Line
در مقایسه با سیستم های Progressive، شیرهای DDU برای خطوط طولانی و صنایع سنگین مزیت دارند زیرا هر خروجی مستقل از سایر خروجی ها عمل می کند. در صورت نیاز به خروجی تکی یا افزایش دبی، می توان با حذف Cross Port داخلی، یک خروجی دوبرابر ایجاد کرد.
- اعمال فشار به خط بالا → تخلیه نیمه اول نقاط
- حفظ فشار تا پایان کورس پیستون
- سوئیچ فشار به خط پایین → تخلیه نیمه دوم نقاط
- تکرار سیکل در هر تغییر فشار
تنظیم و راه اندازی
تنظیم حجم تخلیه باید در محل نصب و بر اساس بررسی وضعیت یاتاقان انجام شود. در صورت مشاهده گریس اضافی، کورس کاهش داده شود و در صورت کمبود روانکار، کورس افزایش یابد. فاصله بین سیکل ها نیز باید متناسب با شرایط عملیاتی تنظیم گردد.
دلایل انتخاب از توان پایش ماد
توان پایش ماد با تجربه تخصصی در سیستم های Dual-Line، انتخاب صحیح تعداد خروجی (۲، ۴، ۶ یا ۸)، تنظیم دقیق دبی برای هر نقطه و راه اندازی حرفه ای سیستم را انجام می دهد تا تجهیزات صنعتی با اطمینان کامل و حداقل توقف کار کنند.
سؤالات متداول درباره مقسم گریس DDU دلیمون آلمان
در این بخش به سؤالات رایج مهندسان درباره فشار تغذیه و تخلیه، حجم تخلیه و تعداد سکشن این مقسم پاسخ می دهیم.
حداکثر فشار تغذیه و تخلیه این مقسم چقدر است؟
حداکثر فشار تغذیه ۳۵۰ بار و حداکثر فشار تخلیه ۷۰ بار است.
بازه تنظیم حجم تخلیه این مقسم چقدر است؟
بازه تنظیم حجم تخلیه از ۰٫۵ تا ۳٫۵ سانتی متر مکعب در هر سیکل دوگانه است.
محدوده دمای کاری این مقسم چقدر است؟
دمای کاری از ۲۰- تا ۱۲۰+ درجه سانتی گراد است.
چند سکشن عملیاتی در این مقسم قابل نصب است؟
امکان تجهیز از ۱ تا ۴ سکشن عملیاتی مستقل با دو خروجی استاندارد برای هر سکشن وجود دارد.
چطور می توان یک خروجی را دوبرابر کرد؟
با حذف Cross Port داخلی، می توان به جای دو خروجی مستقل، یک خروجی با دبی دوبرابر ایجاد کرد.
