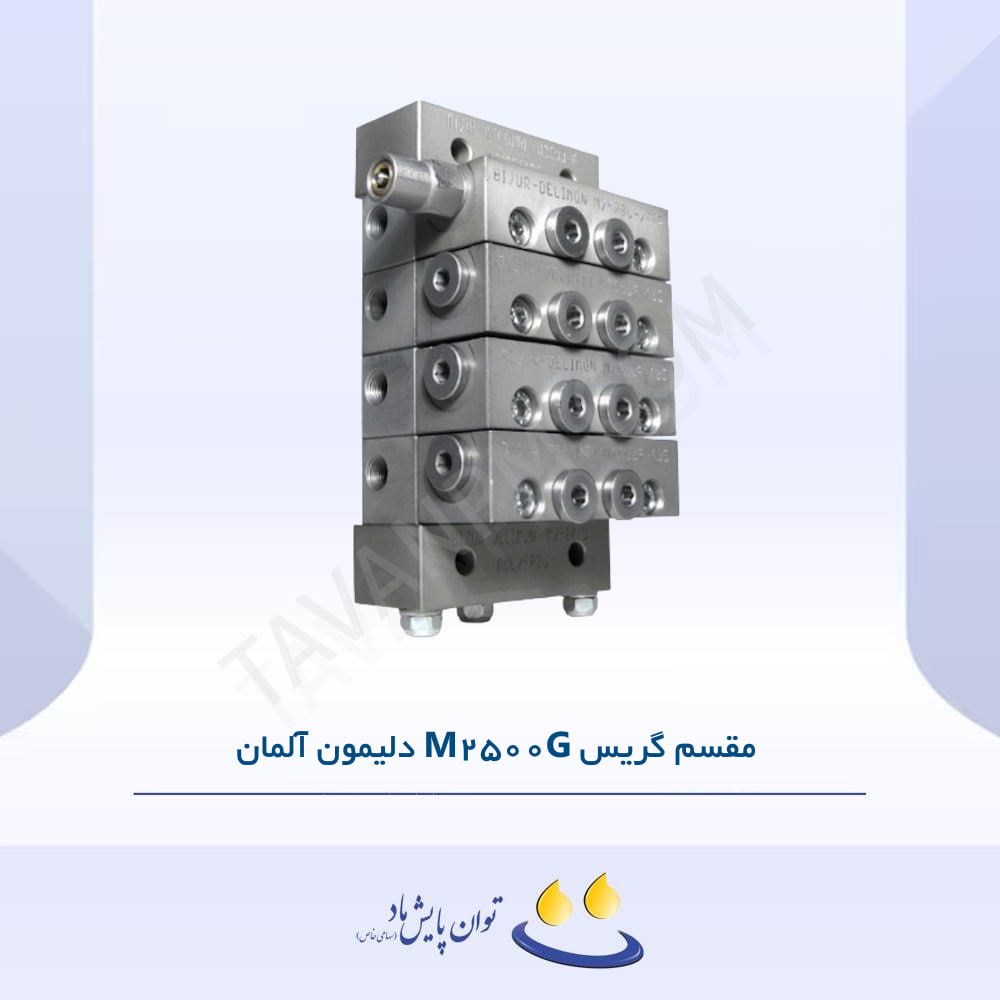

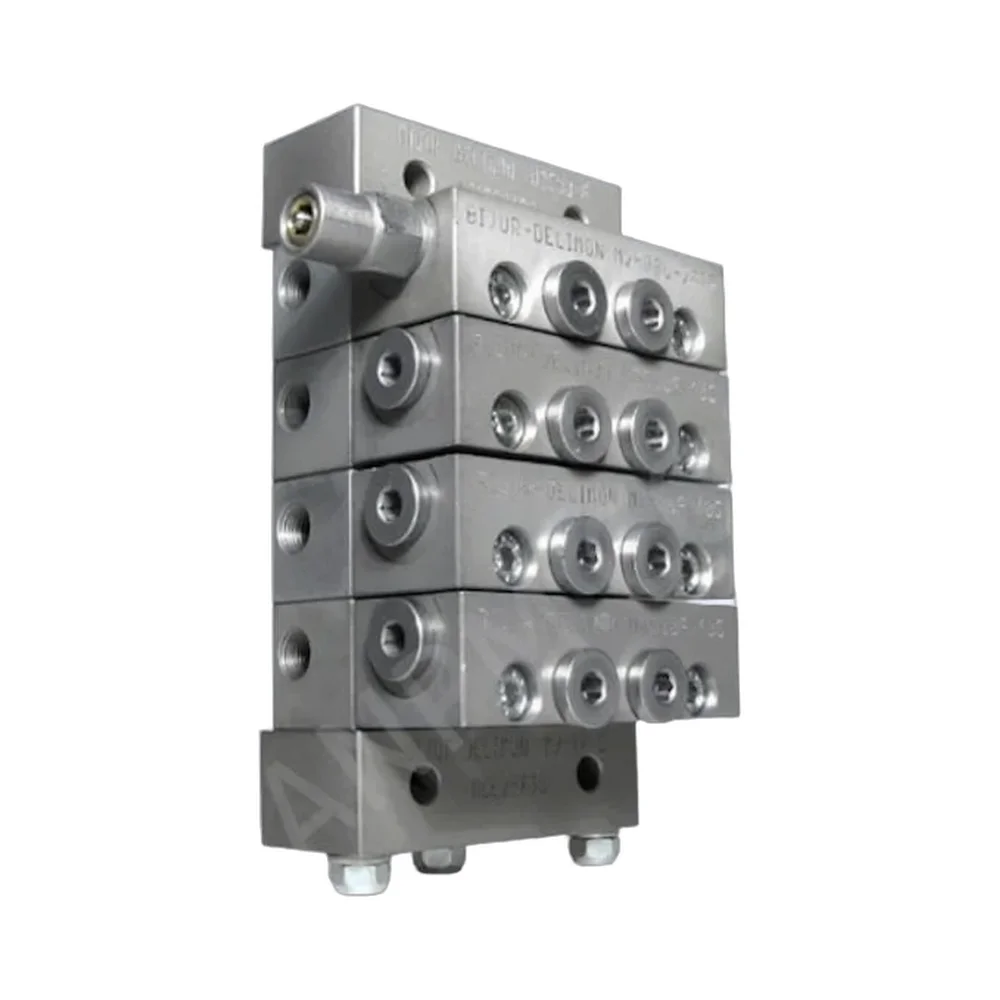

مقسم گریس M2500G دلیمون آلمان یکی از اجزای اصلی سیستم های روانکاری Progressive است که با طراحی ماژولار و ماشین کاری دقیق، توزیع ترتیبی و کنترل شده گریس یا روغن را تضمین می کند. این مقسم گریس با بدنه فولادی آبکاری شده Zinc-Nickel و تست ۱۰۰۰ ساعت Salt Spray، برای محیط های خورنده و صنعتی سنگین طراحی شده است.
معرفی و ساختار عملکرد
سری M2500G در سیستم Progressive به صورت زنجیره ای عمل می کند. حرکت پیستون های داخلی به صورت ترتیبی انجام شده و در هر سیکل، حجم ثابتی از روانکار به هر خروجی منتقل می شود. پین اندیکاتور متحرک، امکان مانیتورینگ کامل سیکل را فراهم کرده و از طریق Cycle Switch می توان سیگنال الکتریکی به PLC یا کنترلر ارسال کرد.
- روانکاری تا ۲۰ نقطه از یک منیفولد
- قابلیت استفاده از ۲۰ منیفولد در یک سیستم
- حداقل ۳ سکشن و حداکثر ۱۰ سکشن در هر اسمبلی
- تخلیه حجمی دقیق و تکرارپذیر در هر سیکل
ویژگی های فنی واقعی بر اساس دیتاشیت
این سری برای کار با روغن SAE 10 تا گریس NLGI #2 طراحی شده و با اورینگ های Viton (70 durometer) در برابر دمای بالا و روانکارهای سنتتیک مقاوم است. فشار کاری تا ۴۰۰ بار و دمای مجاز تا ۱۶۳°C عملکرد پایدار در شرایط سخت صنعتی را تضمین می کند.
- حداکثر فشار کاری ۴۰۰ بار (۵۸۰۰ psi)
- بازه تخلیه در هر سیکل از 0.005 تا 0.080 in³ (۰٫۰۸ تا ۱٫۳۱ cm³)
- دمای کاری تا ۱۶۳ درجه سانتی گراد
- رزوه خروجی 1/8"-27 NPSF یا 1/8"-28 BSPP
- ورودی 1/4"-18 NPSF یا 1/4"-19 BSPP
- قابلیت تجهیز به Prox Cycle Switch یا SPDT Electrical Switch
- امکان نصب Cross Port، Bypass و Zone Valve
وزن اسمبلی کامل
وزن منیفولد کامل بسته به تعداد سکشن متغیر است که در طراحی سازه و براکت اهمیت دارد.
- ۳ سکشن: ۲٫۸ کیلوگرم
- ۵ سکشن: ۴٫۱ کیلوگرم
- ۸ سکشن: ۶٫۱ کیلوگرم
- ۱۰ سکشن: ۷٫۴ کیلوگرم
نصب و سرویس
ساختار ماژولار اجازه می دهد بدون باز کردن تیوبینگ، سکشن ها تعویض شوند. گشتاور بستن مهره های Tie Rod برابر ۵ تا ۸ ft-lbs بوده و پیچ های نصب ولو ۸ تا ۹ ft-lbs توصیه شده است.
- تعویض آسان سکشن بدون دمونتاژ کامل خطوط
- امکان افزودن Visual Indicator یا Pressure Indicator
- قابلیت نصب Rupture Disc با فشارهای ۱۴۵۰ تا ۳۲۵۰ psi
دلایل انتخاب از توان پایش ماد
توان پایش ماد با شناخت دقیق ساختار Progressive، امکان انتخاب صحیح سایز ولو، نوع خروجی (Twin یا Single)، انتخاب سوئیچ سیکل و تجهیزات جانبی مانند Zone Valve و Cross Port را متناسب با کاربرد شما انجام می دهد تا سیستم روانکاری با حداکثر اطمینان و حداقل توقف کار کند.
