مقسم گریس VZF-B ورنر آلمان
معرفی محصول

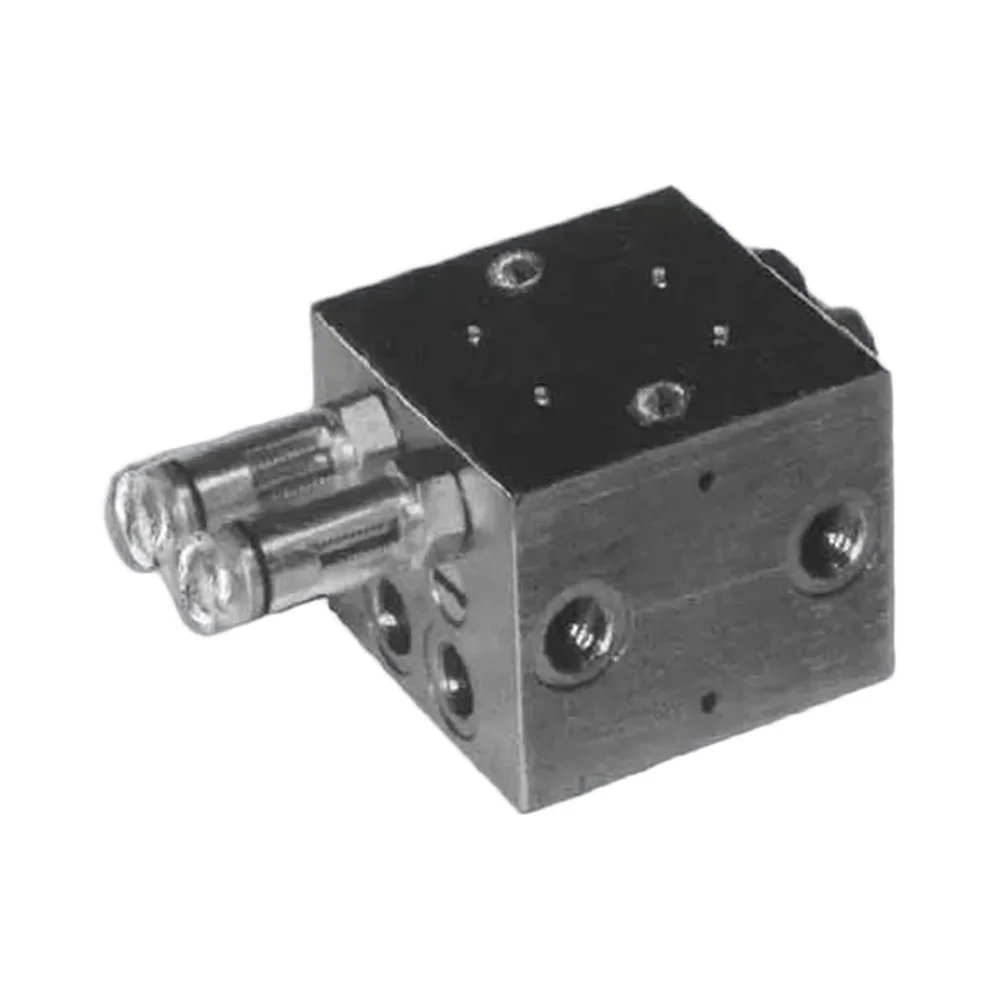

مقسم گریس VZF-B ورنر آلمان

مشخصات کلی

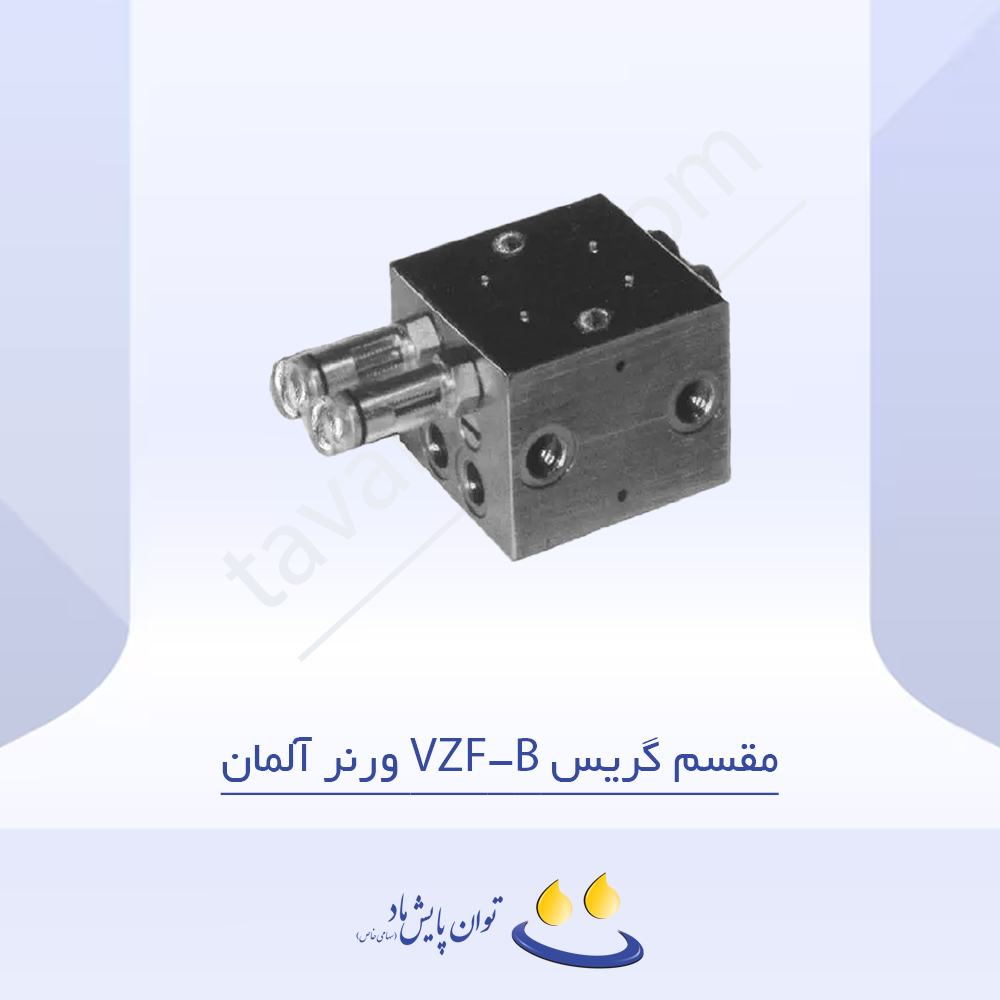

مقسم گریس VZF-B ورنر آلمان محصول شرکت Eugen Woerner GmbH & Co. KG کشور آلمان است. از محصولات این شرکت، می توان به تجهیزات روانکاری مرکزی و اتوماتیک اشاره کرد. مقسم گریس VZF-B امکان توزیع دقیق روغن یا گریس به نقاط گریس خور دستگاه را فراهم می آورند. این مدل برای کارکرد در فشار عملیاتی تا حدود ۴۰۰ بار طراحی شده و قابلیت تحویل بین ۰ تا ۰.۶ سانتی متر مکعب در هر ضربه را ارائه می دهد و با تعداد خروجی های مختلف (۲ تا ۸ عدد) عرضه می شود.

طراحی مقسم گریس VZF-B به گونه ای است که با استفاده از دو ورودی اصلی، امکان تقسیم متناوب گریس فراهم شده و هر پیستون دبی مشخصی ارائه می دهد. این ویژگی موجب کارایی بالا و کنترل دقیق میزان روانکاری در نقاط مختلف سیستم های روانکاری دو لاین می گردد. استفاده از این مقسم های دو لاین در سیستم های روانکاری مرکزی صنایع مختلف از جمله سیمان، فولاد، معادن، شیشه، چوب و کاغذ توصیه می شود.

برای انتخاب صحیح مقسم گریس باید به نکاتی از قبیل میزان خروجی مقسم، رزوه های ورودی و خروجی، جنس مقسم و دمای کارکرد توجه شود. در صورت نیاز، کارشناسان این شرکت آماده ارائه پیشنهادهای فنی و مشاوره در زمینه انتخاب مقسم گریس و روغن هستند.

سؤالات متداول درباره مقسم گریس VZF-B ورنر آلمان

در این بخش به سؤالات رایج مهندسان درباره خروجی ها، فشار عملیاتی و انتخاب صحیح این مقسم پاسخ می دهیم.

این مقسم چند خروجی را پشتیبانی می کند؟

با تعداد خروجی های مختلف (۲ تا ۸ عدد) عرضه می شود.

بازه تحویل هر ضربه این مقسم چقدر است؟

قابلیت تحویل بین ۰ تا ۰٫۶ سانتی متر مکعب در هر ضربه را ارائه می دهد.

حداکثر فشار عملیاتی این مقسم چقدر است؟

برای کارکرد در فشار عملیاتی تا حدود ۴۰۰ بار طراحی شده است.

این مقسم در چه صنایعی توصیه می شود؟

در سیستم های روانکاری مرکزی صنایع سیمان، فولاد، معادن، شیشه، چوب و کاغذ توصیه می شود.

برای انتخاب صحیح این مقسم به چه نکاتی باید توجه کرد؟

به میزان خروجی مقسم، رزوه های ورودی و خروجی، جنس مقسم و دمای کارکرد باید توجه شود.

مشخصات فنی

مشخصه (Specification)مقدار فارسیمقدار انگلیسی
مدل (Model) VZF-B VZF-B
نوع تجهیز (Device type) مقسم دوخطی (گریس/روغن) Dual-line distributor (oil/grease)
اصل کار (Operating principle) تقسیم و دوزینگ با فشار متناوب دو خط اصلی Metering via alternating pressure of two main lines
رسانه (Medium) روغن و گریس Oil and grease
حجم تحویلی هر خروجی/ضربه (Delivery volume) قابل تنظیم: ۰ تا ۰٫۶۰ cm³؛ ثابت: ۰٫۱۵ / ۰٫۳۰ / ۰٫۴۵ / ۰٫۶۰ cm³ Adjustable: 0–0.60 cm³; Fixed: 0.15 / 0.30 / 0.45 / 0.60 cm³
حجم در لحظه ی سوئیچ (Changeover volume) ۰٫۱۷ cm³ برای هر خروجی 0.17 cm³ per outlet
تعداد خروجی ها (Number of outlets) ۲ تا ۸ خروجی 2 to 8
فشار کاری مجاز (Permissible operating pressure) روغن: ۲۰۰ بار؛ گریس: ۴۰۰ بار Oil: 200 bar; Grease: 400 bar
حداقل اختلاف فشار (Min. differential pressure) ۱۵ بار 15 bar
اتصالات رزوه ای (Threaded connections) ورودی خط اصلی: G1/8؛ خروجی ها: G1/8 Main line: G1/8; Outlets: G1/8
مواد آب بندی (Seal material) وایتون Viton
جنس بدنه (Casing material) استنلس استیل Stainless steel
محدوده دما (Temperature range) °C ۸۰+ … ۱۰−؛ در حالت بدون مانیتورینگ الکتریکی و بدون درپوشِ شاخص بصری، تا °C ۱۶۰ −10 … +80 °C; up to +160 °C without electrical monitoring & visual cap
وزن (Weight) ۲/۴/۶/۸ خروجی: ۰٫۵۸ / ۰٫۸۵ / ۱٫۱ / ۱٫۴ کیلوگرم 2/4/6/8 outlets: 0.58 / 0.85 / 1.1 / 1.4 kg
مانیتورینگ و نمایشگر (Monitoring) شاخص بصری (S)، مانیتورینگ الکتریکی (E)؛ ولتاژ سوئیچینگ ≤ ۲۳۰V، جریان ≤ ۲A، IP65 Visual indicator (S), Electrical monitoring (E); switching ≤230 V, ≤2 A, IP65
تنظیم حجم (Adjustment scale) V = تنظیم پیوسته؛ ۱ دور = ۰٫۰۵ cm³ V = infinitely variable; 1 rotation = 0.05 cm³
تجمیع خروجی ها (Outlet combining) امکان دوبرابر کردن دبی با اتصال دو خروجی (Ø۴) و کورکردن خروجی بلااستفاده Double volume by linking two outlets (Ø4) and plugging unused outlet
وضعیت نصب (Mounting position) دلخواه At pleasure
کاربری (Application) سیستم های روانکاری مرکزی دوخطی Two-line centralized lubrication systems

نقشه انفجاری

برای دریافت نقشه انفجاری این محصول، روی لینک زیر کلیک کنید.

دریافت نقشه انفجاری
