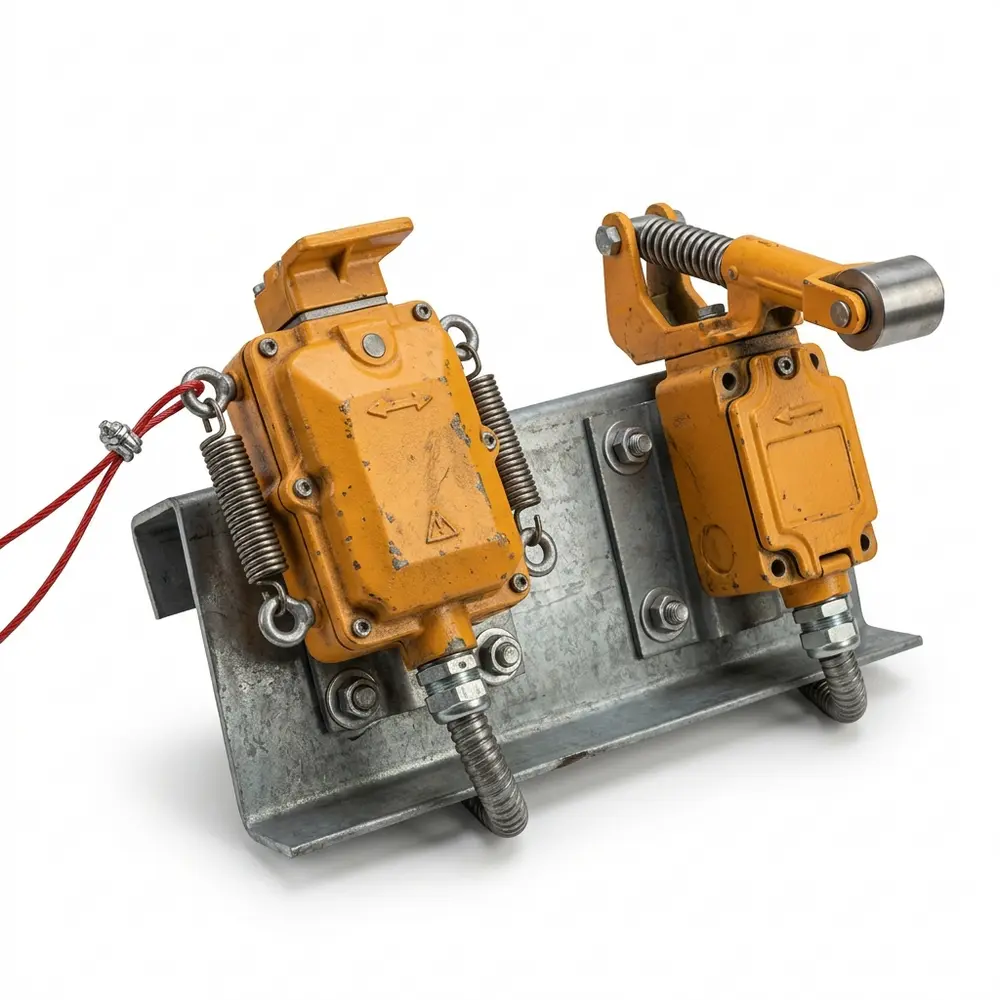

انتخاب مدل مناسب سوئیچ بر اساس طول کانوایر و سرعت حرکت تسمه یکی از تصمیم‌های کلیدی در مهندسی خطوط انتقال مواد پیوسته و تدوین مشخصات خرید ادوات حفاظتی است. در خطوط صنعتی نظیر معادن، کارخانجات سیمان و صنایع فولاد، توقف اضطراری و پایش سلامت نوار نقاله به سه گروه اصلی از تجهیزات شامل سوئیچ‌های قطع اضطراری طنابی (Pull-Wire Switches)، سوئیچ‌های انحراف تسمه (Belt Misalignment Switches) و سیستم‌های پایش سرعت یا لغزش تسمه متکی است. عدم تطابق ظرفیت فیزیکی، مکانیزم تحریک و کورس عملکرد این حسگرها با طول خط و سرعت انتقال مواد، می‌تواند منجر به ارسال خطاهای کاذب، عدم عملکرد در زمان حادثه یا تحمیل خسارات سنگین به سازه کانوایر شود. در این مقاله از بخش راهنمای خرید، ضوابط فنی و محاسباتی لازم برای انتخاب بهینه این ادوات بر مبنای مشخصات دینامیکی و ابعادی کانوایر تشریح می‌شود.

نقش طول کانوایر در انتخاب و چیدمان سوئیچ‌های طنابی اضطراری

طول کانوایر مهم‌ترین پارامتر در تعیین ساختار تحریک و تعداد سوئیچ‌های طنابی اضطراری است. این سوئیچ‌ها وظیفه دارند در صورت بروز خطر برای پرسنل یا تجهیزات در هر نقطه از طول نوار نقاله، فرمان قطع فوری موتور محرک را صادر کنند. مکانیزم‌های طنابی به دو گروه کلی تقسیم می‌شوند:

• مکانیزم‌های یک‌طرفه (Single-Sided Span): این مدل‌ها نظیر سری Kiepe LRS یا PAS برای خطوط کوتاه کارگاهی، سیستم‌های توزین پیوسته یا مقاطع محدود کانوایر که طول مؤثر آن‌ها کمتر از ۲۵ تا ۵۰ متر است طراحی شده‌اند. در این حالت، طناب فقط از یک سمت به اهرم متصل است و سمت دیگر توسط فنر انتهایی مهار می‌شود.
• مکانیزم‌های دوطرفه (Bi-Directional Span): در کانوایرهای متوسط و بلند با طول بیش از ۵۰ متر تا چند صد متر، استفاده از مدل‌های دوطرفه نظیر Kiepe HEN، Kiepe SEG یا steute ZS 92 S متداول است. در این ادوات، دو رشته سیم‌بکسل از دو طرف مخالف به اهرم مرکزی سوئیچ متصل شده و طول پوشش‌دهی هر ایستگاه به ۱۰۰ متر (۲ در ۵۰ متر) و در نسخه‌های خاص تا ۲۰۰ متر (۲ در ۱۰۰ متر) افزایش می‌یابد.

برای محاسبه حداقل تعداد سوئیچ‌های طنابی در هر سمت مسیر، از رابطه تقسیم طول کل کانوایر بر حداکثر فاصله مجاز پوشش هر ایستگاه استفاده می‌شود. بر اساس الزامات استانداردهای ایمنی نظیر DIN EN 60947-5-5 و EN 620، به‌منظور جلوگیری از افتادگی شکم طناب و تحریک ناخواسته سوئیچ در اثر وزن کابل، تکیه‌گاه‌های حلقوی (Eye Bolts) باید در فواصل منظم بین ۲ تا ۳ متر (حداکثر ۵ متر) روی بدنه مستقر شوند. همچنین جهت افزایش مقاومت مکانیکی و جلوگیری از زنگ‌زدگی سیم‌بکسل در محیط‌های غبارآلود یا مرطوب، استفاده از سیم‌بکسل‌های روکش‌دار PVC و افزودنی‌های روانکار ارتقادهنده چسبندگی در نقاط اصطکاکی کابل توصیه می‌گردد.

جانمایی سوئیچ‌های انحراف تسمه بر مبنای طول خط

سوئیچ‌های انحراف تسمه به منظور تشخیص حرکت عرضی نامتعارف نوار و جلوگیری از برخورد لبه تسمه با شاسی کانوایر یا ریزش مواد به کار می‌روند. تعداد و فواصل نصب این تجهیزات مستقیماً از طول کل خط نقاله تبعیت می‌کند:

در تمامی نوار نقاله‌ها بدون در نظر گرفتن طول، نصب دو جفت سوئیچ در نقاط پرخطر الزامی است: یک جفت در فاصله ۱ تا ۳ متری قبل از درام سر یا محرک (Head Pulley) و یک جفت بلافاصله پس از درام ته (Tail Pulley). برای کانوایرهایی با طول بیش از ۵۰ متر، علاوه بر پایانه خط، در هر ۳۰ الی ۵۰ متر از مسیر رفت (مسیر حامل مواد) و مسیر برگشت (Return Strand) باید یک جفت سوئیچ انحراف نصب شود.

این سوئیچ‌ها عموماً دارای دو کنتاکت خروجی مستقل هستند؛ زاویه تحریک اول (بین ۱۰ تا ۱۵ درجه) سیگنال هشدار اولیه به سیستم مانیتورینگ صادر می‌کند تا تمیزکاری شوت یا تنظیم هرزگردها انجام شود، و زاویه تحریک دوم (بین ۲۰ تا ۳۵ درجه) دستور توقف کامل کانوایر را برای ممانعت از پارگی طولی لبه تسمه ارسال می‌نماید.

تأثیر سرعت حرکت تسمه بر مشخصات مکانیکی سوئیچ‌ها و سنسورهای پایش

سرعت خطی تسمه نقاله که معمولاً بین ۰٫۵ تا بیش از ۵ متر بر ثانیه متغیر است، عامل تعیین‌کننده در مشخصات غلتک متحرک سوئیچ انحراف و نوع سیستم‌های کنترل لغزش است:

• سرعت‌های خطی پایین تا متوسط (کمتر از ۲ متر بر ثانیه): در این سرعت‌ها، غلتک‌های متصل به اهرم سوئیچ انحراف که از جنس پلی‌آمید یا چدن سبک هستند، مقاومت اصطکاکی و حرارتی کافی از خود نشان می‌دهند و استهلاک لبه تسمه در تماس با غلتک سوئیچ محدود است.
• سرعت‌های خطی بالا (بیش از ۲ متر بر ثانیه): افزایش سرعت خطی باعث چرخش بسیار سریع غلتک سوئیچ در هنگام برخورد لبه نوار می‌شود. در این شرایط، غلتک باید از فولاد سخت‌کاری‌شده مجهز به یاتاقان‌های غلتان آب‌بندی‌شده ساخته شود. روانکاری مناسب یاتاقان غلتک سوئیچ و پولی‌های کانوایر نقشی حیاتی در دفع حرارت و جلوگیری از گیرپاژ دارد؛ بر مبنای محاسبات گرانروی روانکار تحت استانداردهای بین‌المللی نظیر ISO 281، غلتک‌های با سرعت دورانی بالا نیازمند گریس‌های مقاوم به سایش حاوی افزودنی‌های فشار شدید (EP) و ممانعت‌کننده از زنگ‌زدگی هستند تا فیلم روغن تحت ارتعاشات مداوم پایدار بماند.
• پایش سرعت و تشخیص لغزش (Speed & Slip Monitoring): در سرعت‌های فراتر از ۱ متر بر ثانیه، تشخیص لغزش بین تسمه و درام درایو به دلیل خطر احتراق ناشی از اصطکاک و سایش ناگهانی تسمه ضرورت فنی مضاعف دارد. برای این منظور از سنسورهای سرعت القایی متصل به درام متحرک هرزگرد استفاده می‌شود که افت سرعت خطی به میزان بیش از ۱۰ درصد از مقدار نامی را به عنوان شرایط خطا تلقی کرده و فرمان قطع را فعال می‌کنند.

معیارهای محیطی و هماهنگی مکانیکی در انتخاب تجهیزات

علاوه بر طول و سرعت، شرایط محیطی پیرامون خط نقاله در محیط‌های سخت صنعتی نقشی اساسی در تعیین کد فنی تجهیزات دارد. محفظه سوئیچ‌های طنابی و انحراف باید حداقل دارای درجه حفاظت IP66 یا IP67 بوده و از جنس آلومینیوم دایکست مقاوم به خوردگی، چدن داکتیل یا پلیمرهای مهندسی تقویت‌شده با الیاف شیشه انتخاب شوند تا نفوذ گردوغبار معدنی و رطوبت باعث قفل شدن مکانیزم فنربندی داخلی نگردد.

استحکام براکت‌های نصب بر روی شاسی کانوایر نیز باید به گونه‌ای محاسبه شود که ارتعاشات دینامیکی ناشی از عبور رولیک‌ها و بار متغیر، منجر به تغییر زاویه سوئیچ‌های انحراف یا کشیدگی کاذب کابل‌های طنابی نشود. تطابق مشخصات الکتریکی کنتاکت‌ها با مدار فرمان و بهره‌گیری از سیستم‌های دارای نشانگر پرچم موقعیت (Visual Flag Indicator)، زمان عیب‌یابی اپراتور را در خطوط طولانی به میزان قابل توجهی کاهش می‌دهد.

جمع‌بندی نهایی

فرآیند انتخاب مدل مناسب سوئیچ بر اساس طول کانوایر و سرعت حرکت تسمه، نیازمند ارزیابی جامع فواصل ایستگاهی، بارهای مکانیکی اعمال‌شده بر ادوات و پایداری تجهیزات در سرعت‌های خطی گوناگون است. طول کانوایر تعیین‌کننده پیکربندی یک‌طرفه یا دوطرفه سوئیچ‌های طنابی، فواصل استاندارد بست‌های مهار و تعداد جفت‌های سوئیچ انحراف است؛ در حالی که سرعت خطی تسمه، جنس و ساختار یاتاقان‌بندی غلتک‌های تحریک و پیکربندی سنسورهای مانیتورینگ لغزش را مشخص می‌سازد. تلفیق مهندسی دقیق این پارامترها با استفاده از بدنه با استحکام صنعتی و شیوه‌های نگهداشت استاندارد روانکاری در بیرینگ‌ها و اتصالات، شرایط مطمئنی را برای حفاظت پایدار از خطوط پیوسته انتقال مواد فراهم می‌آورد.
