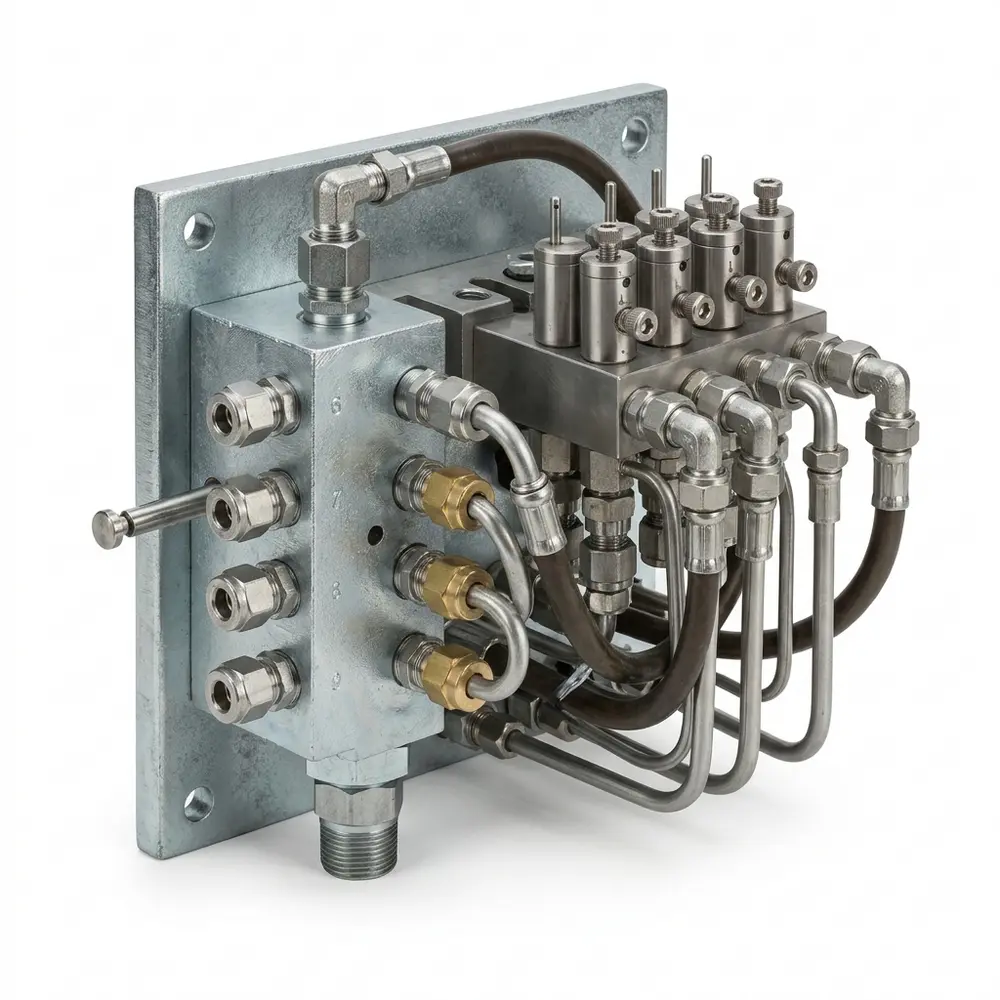

تصویر مقاله
مقاله تخصصی

آشنایی با انواع تقسیم‌کننده‌ها و دوزرهای اندازه‌گیری گریس صنعتی

محتوای مقاله

در فرآیند پایدارسازی ماشین‌آلات سنگین و پیشگیری از توقف‌های ناخواسته، آشنایی با انواع تقسیم‌کننده‌ها و دوزرهای اندازه‌گیری گریس نقشی کلیدی در تنظیم دقیق حجم روانکار و تضمین عملکرد مطمئن یاتاقان‌ها ایفا می‌کند. در سیستم‌های خودکار برخلاف روش‌های دستی سنتی، ارسال گریس بر پایه حجم‌های کنترل‌شده و قابل تکرار انجام می‌گیرد و تجهیزات اندازه‌گیری وظیفه دارند میزان مشخصی از روانکار را بدون وابستگی به مهارت فردی یا تخمین‌های چشمی به نقطه سایش برسانند. بررسی دقیق این ماژول‌ها پیش از انتخاب و نصب، بخشی اساسی از اصول فنی در هر راهنمای خرید صنعتی به شمار می‌آید.

نقش تقسیم‌کننده‌ها و دوزرهای اندازه‌گیری در مدار روانکاری

توزیع روانکار از طریق گریس‌پمپ‌های دستی همواره با پراکندگی حجمی، خطای نیروی انسانی و ریسک روانکاری بیش از حد یا کمبود گریس همراه است. در مقابل، یک سیستم متمرکز خودکار به کمک انژکتورهای اندازه‌گیری و تقسیم‌کننده‌های مهندسی‌شده، گریس را در مقادیر حساب‌شده، تکرارپذیر و در فواصل زمانی مشخص تحت کنترل تایمر یا سیستم PLC به نقاط هدف تزریق می‌کند. این قطعات مجهز به کانال‌ها و شیارهای بسیار دقیقی هستند که جابه‌جایی پیستون‌ها و تقسیم جریان را با تلرانس‌های میکرومتری هدایت می‌کنند. عملکرد بی‌وقفه و هم‌زمان این تجهیزات در هنگام چرخش ماشین باعث می‌شود روانکار به کل محیط نشیمنگاه یاتاقان نفوذ کند و از ایجاد نقاط خشک جلوگیری شود.

طبقه‌بندی ساختاری تجهیزات دوزینگ و تقسیم گریس

بر اساس ساختار سیستم روانکاری و آرایش خطوط انتقال، ادوات توزیع گریس به چند شاخه اصلی تقسیم می‌شوند که هر یک منطق عملکردی متفاوتی در تزریق روانکار دارند:

۱. تقسیم‌کننده‌های پیش‌رونده (Progressive Dividers)

در تقسیم‌کننده‌های پیش‌رونده، پیستون‌های داخلی به شکل متوالی و به صورت هیدرولیکی به یکدیگر وابسته‌اند؛ بدین معنا که خروج گریس از یک پورت تنها پس از تکمیل کورس پیستون قبلی امکان‌پذیر خواهد بود. این تجهیزات در خروجی پمپ‌های چندخطی برای تقسیم دبی هر المنت یا به عنوان بلوک‌های مستقل در مدارهای پیش‌رونده به کار می‌روند. همچنین در سیستم‌های پیشرفته روغن-هوا، تقسیم‌کننده پیش‌رونده وظیفه دارد مقادیر بسیار کوچک روغن (در مقیاس میلی‌متر مکعب) را پیش از آمیختگی با جریان هوای فشرده در شیرهای میکسینگ اندازه‌گیری کند.

۲. انژکتورها و دوزرهای خطوط تک‌خطی (Metering Injectors)

انژکتورهای اندازه‌گیری معمولاً در شبکه‌های تک‌خطی به کار گرفته می‌شوند. این قطعات با افزایش فشار خط اصلی به میزان مشخص، شارژ شده و دوز معینی از گریس را مستقیماً به نقطه روانکاری تحویل می‌دهند. با قطع فشار پمپ و افت فشار خط، مکانیزم داخلی انژکتور مجدداً ریست شده و برای چرخه کاری بعدی آماده می‌شود. استقلال عملکردی هر انژکتور نسبت به سایر نقاط، امکان تنظیم یا تغییر حجم دوزینگ در بخش‌های مختلف خط تولید را ساده‌تر می‌سازد.

۳. شیرها و دوزرهای سیستم‌های اسپری دنده باز

در روانکاری چرخ‌دنده‌های باز کوره و آسیاب‌های صنعتی، دوزرها و شیرهای اندازه‌گیری با پمپ‌های بشکه‌ای سنگین کار می‌کنند که فشار خروجی بالایی با نسبت‌های ۴۰:۱ تا ۷۵:۱ تولید می‌نمایند. این شیرها مقدار مشخصی از روانکار با چسبندگی بالا را تحویل گرفته و آن را به همراه هوای فشرده به میله نازل‌های پاشش هدایت می‌کنند تا لایه‌ای یکنواخت در فواصل استاندارد ۱۵۰ تا ۲۰۰ میلی‌متری بر پهلوی دندانه‌ها تشکیل شود.

۴. مقسم‌های دوخطی (Dual-Line Metering Valves)

در سیستم‌های دوخطی، گریس از طریق دو خط اصلی که به‌صورت متناوب تحت فشار قرار می‌گیرند به مقسم‌ها می‌رسد. با تغییر جهت فشار توسط شیر تعویض خط، پیستون هر مقسم جابه‌جا شده و حجم معینی از گریس را به نقطه روانکاری می‌فرستد. پایان هر سیکل معمولاً توسط سوئیچ فشار انتهای خط تأیید می‌شود. این ساختار امکان پوشش صدها نقطه روانکاری در خطوط طولانی را فراهم می‌کند و به همین دلیل در صنایع فولاد و خطوط نورد کاربرد گسترده‌ای دارد.

برای مقایسه سریع‌تر این چهار گروه، جدول زیر منطق عملکرد، امکان پایش و کاربردهای متداول هر یک را به‌صورت خلاصه نشان می‌دهد:

نوع تجهیزمنطق عملکردامکان پایشکاربرد متداول
مقسم پیشرونده تخلیه متوالی پیستون‌ها؛ توقف یک خروجی کل بلوک را متوقف می‌کند پایش کل بلوک با یک سوئیچ سیکل یا پین نشانگر ماشین‌آلات معدنی، سیمان و تجهیزات با نقاط متمرکز
انژکتور تک‌خطی تخلیه با افزایش فشار و ریست با افت فشار؛ هر نقطه مستقل پین نشانگر روی هر انژکتور خطوط با تعداد نقاط متوسط و نیاز به تنظیم جداگانه حجم
مقسم دوخطی جابه‌جایی پیستون با تغییر فشار بین دو خط اصلی سوئیچ فشار انتهای خط و نشانگر پیستون صنایع فولاد، خطوط طولانی و تعداد زیاد نقاط
دوزر اسپری دنده باز اندازه‌گیری روانکار چسبنده و پاشش با هوای فشرده پایش فشار روانکار و هوا چرخ‌دنده‌های باز کوره و آسیاب

همان‌طور که در جدول مشخص است، هیچ‌یک از این تجهیزات به‌طور مطلق بر دیگری برتری ندارد و انتخاب صحیح به تعداد نقاط، طول خطوط، شرایط محیطی و میزان نیاز به پایش وابسته است. در بسیاری از پروژه‌ها نیز ترکیبی از این روش‌ها، مثلاً مقسم دوخطی اصلی همراه با مقسم‌های پیشرونده فرعی، بهترین نتیجه را به همراه دارد.

الزامات روانکار و حساسیت شیارهای میکرومکانیکی

مجرای داخلی تقسیم‌کننده‌ها و دوزرهای گریس دارای شیارها و مجاری حرکتی بسیار فیت و تلرانس‌های سخت‌گیرانه هستند. سازندگان شاخص این حوزه مانند Lincoln، Dropsa، Graco و Woerner تأکید دارند که استفاده از گریس‌های حاوی ذرات جامد، از جمله مولیبدن‌دی‌سولفید یا گرافیت، تنها با رعایت دقیق حداکثر درصد وزنی مجاز و مرز اندازه ذرات تعیین‌شده امکان‌پذیر است. تخطی از مشخصات فنی ارائه‌شده در دیتاشیت سازنده تجهیزات و تأمین‌کننده گریس، منجر به ته‌نشینی ذرات جامد، انسداد فیلترهای ورودی و قفل شدن پیستون‌های تقسیم‌کننده می‌شود. علاوه بر این، تطابق ویسکوزیته و نوع صابون غلیظ‌کننده (نظیر لیتیوم، لیتیوم کمپلکس یا کلسیم سولفونات کمپلکس) با مشخصات پمپ‌پذیری بلوک توزیع، الزامی قطعی است.

معیارهای مهم در ارزیابی و انتخاب تجهیزات اندازه‌گیری گریس

انتخاب یک دوزر یا تقسیم‌کننده متناسب با شرایط عملیاتی مستلزم بررسی پارامترهای پایه‌ای متعددی است:

  • آرایش مداری شبکه: سازگاری کامل المان توزیع‌کننده با ساختار تک‌خطی، پیش‌رونده، چندخطی یا مدار اسپری.
  • رفتار تحت آلودگی و شرایط محیطی: حساسیت سیستم‌های پیش‌رونده به آلودگی که نیازمند مدار کاملاً بسته، سیستم‌های فیلتراسیون تمیز و پرکاری اصولی است.
  • قابلیت پایش عملکرد: فراهم بودن بستر نصب سوئیچ‌های پایش سیکل یا حسگرهای نشانگر حرکت پیستون برای ارسال بازخورد مستقیم به سامانه‌های مانیتورینگ کارخانه.
  • سازگاری شیمیایی و فیزیکی: ارزیابی نوع گریس و مواد جامد نامحلول بر اساس مستندات مهندسی سازنده پیش از تصمیم‌گیری نهایی.

بررسی هم‌زمان این معیارها پیش از خرید، از بروز مشکلاتی مانند انسداد مقسم‌ها، روانکاری ناکافی نقاط انتهایی خط و توقف‌های پرهزینه جلوگیری می‌کند. توصیه می‌شود مشخصات گریس مصرفی، دمای محیط و طول خطوط انتقال به همراه نقشه نقاط روانکاری در اختیار تأمین‌کننده قرار گیرد تا اندازه و نوع تجهیز اندازه‌گیری به‌درستی محاسبه شود.

سؤالات متداول درباره تقسیم‌کننده‌ها و دوزرهای گریس

در ادامه به چند پرسش رایج بهره‌برداران و کارشناسان نگهداری درباره انتخاب و عملکرد تجهیزات اندازه‌گیری گریس پاسخ داده شده است.

تفاوت اصلی مقسم پیشرونده و انژکتور تک‌خطی چیست؟

در مقسم پیشرونده پیستون‌ها به‌صورت متوالی و وابسته به یکدیگر کار می‌کنند و با پایش یک پیستون، عملکرد کل بلوک کنترل می‌شود. در انژکتور تک‌خطی هر انژکتور مستقل عمل می‌کند و با افزایش فشار خط تخلیه و با افت فشار ریست می‌شود؛ بنابراین حجم هر نقطه به‌طور جداگانه قابل تنظیم است.

اگر یکی از خروجی‌های مقسم پیشرونده مسدود شود چه اتفاقی می‌افتد؟

به دلیل عملکرد متوالی پیستون‌ها، انسداد یک خروجی کل بلوک را متوقف می‌کند و فشار سیستم بالا می‌رود. این ویژگی اگرچه موجب توقف روانکاری سایر نقاط آن بلوک می‌شود، اما به کمک سوئیچ سیکل یا نشانگر فشار، خرابی به‌سرعت شناسایی و برطرف می‌گردد.

آیا می‌توان حجم خروجی‌های یک مقسم پیشرونده را تغییر داد؟

بله. علاوه بر انتخاب المان‌هایی با حجم کورس متفاوت، در بسیاری از مدل‌ها می‌توان با بستن یک خروجی و استفاده از اتصالات ترکیبی، خروجی دو پیستون را با هم جمع کرد تا نقطه‌ای که نیاز به گریس بیشتری دارد، حجم دو برابر دریافت کند.

برای خطوط طولانی با تعداد نقاط زیاد کدام نوع مناسب‌تر است؟

در خطوط طولانی و تجهیزاتی با صدها نقطه روانکاری، سیستم دوخطی به دلیل امکان کار با فشار بالا و پوشش فواصل زیاد معمولاً انتخاب مناسب‌تری است. در خطوط کوتاه‌تر با نقاط متمرکز، سیستم‌های پیشرونده یا تک‌خطی هزینه و پیچیدگی کمتری دارند.

جمع‌بندی نهایی

استفاده از تقسیم‌کننده‌ها و دوزرهای اندازه‌گیری گریس دقت و تکرارپذیری فرآیند روانکاری را ارتقا داده و مخاطرات ناشی از خطای انسانی و اتلاف گریس در روانکاری دستی را مهار می‌کند. با این حال، دستیابی به بازدهی عملیاتی مطلوب و توجیه اقتصادی ارتقای سیستم منوط به ارزیابی دقیق داده‌های میدانی سایت، هزینه توقف خط، نرخ سایش تجهیزات و سازگاری نوع روانکار با طراحی داخلی این تجهیزات است. انتخاب حساب‌شده این ادوات بر مبنای تلرانس‌های مکانیکی و پایش منظم چرخه کاری، کارایی و سلامت زنجیره تولید را تقویت می‌نماید.
