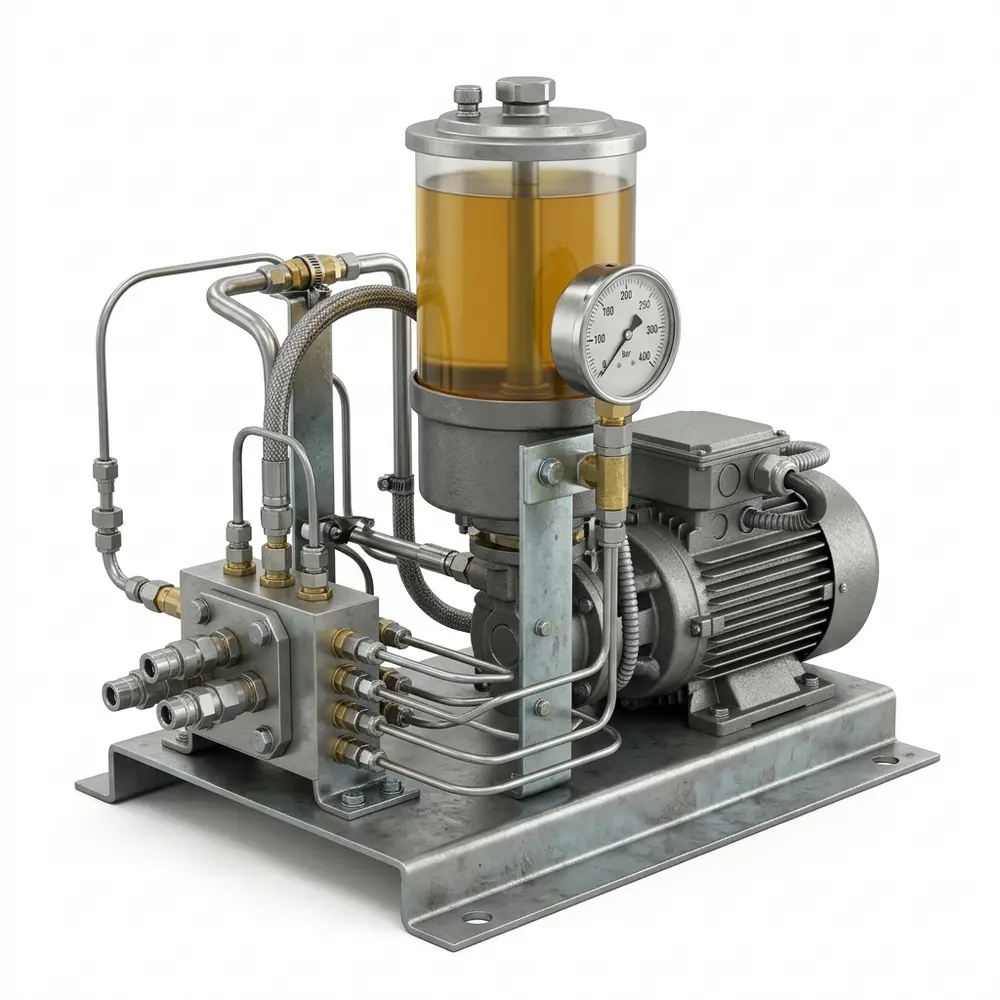

طراحی اصولی یک سیستم روانکاری مرکزی نیازمند درک دقیق افت‌های هیدرولیکی در تمام مسیر انتقال روانکار است. مهندسان طراح برای تضمین رسیدن سیال به بحرانی‌ترین نقاط، از ابزاری تحلیلی به نام تراز یا بودجه فشار استفاده می‌کنند. پرسش بنیادین این است که بودجه فشار (Pressure Budget) چیست و چگونه پمپ مناسب را انتخاب کنیم؟ در واقع، بودجه فشار مجموع تمام مقاومت‌ها، افت‌های اصطکاکی و فشارهای برگشتی در طول خطوط لوله‌کشی و شیرآلات توزیع است که پمپ باید توانایی غلبه بر آنها را با یک ضریب اطمینان معین داشته باشد. در مقالات بخش راهنمای خرید، انتخاب پمپ همواره بر پایه تطابق مشخصات نامی تجهیز با تقاضای واقعی فرآیند سنجیده می‌شود تا از تحمیل هزینه‌های ناشی از بیش‌طراحی یا فرسایش زودرس جلوگیری گردد.
اجزای تشکیل‌دهنده بودجه فشار در مدار روانکاری
فشار نامی پمپ انتخابی باید همواره از مجموع کل مقاومت‌های مسیر بیشتر باشد و یک حاشیه ایمنی مهندسی را پوشش دهد. در استانداردهای مهندسی سیستم‌های روانکاری، این حاشیه ایمنی معمولاً بین ۲۰٪ تا ۳۰٪ (به‌طور میانگین ضریب ۱٫۲۵) در نظر گرفته می‌شود تا اثرات نوسان دمایی، تغییرات رفتار رئولوژیکی گریس و استهلاک قطعات جبران گردد. اجزای اصلی بودجه فشار عبارتند از:
- افت فشار خط اصلی (ΔPmain): مقاومت اصطکاکی ناشی از عبور روانکار در لوله‌ها و اتصالات از خروجی پمپ تا اولین مقسم یا انژکتور.
- افت فشار تقسیم‌کننده‌ها (ΣΔPdividers): مقاومتی که مکانیزم داخلی مقسم‌ها یا اسپول‌ها ایجاد می‌کند؛ در نظر داشته باشید که هر سطح مقسم متوالی، افتی مجزا به شبکه تحمیل می‌نماید.
- افت خطوط فرعی (ΔPfeed): افت فشار مسیر لوله‌ها یا شیلنگ‌های رابط بین تقسیم‌کننده و نقطه نهایی روانکاری.
- فشار برگشتی نقطه روانکاری (Pbearing): مقاومتی که ناشی از درزبندی یا آب‌بندهای یاتاقان (مانند آب‌بند لابرینتی که معمولاً بین ۵ تا ۲۰ بار فشار ایجاد می‌کند) است.
معادلات بودجه فشار در انواع معماری سیستم‌های روانکاری
معماری توزیع تعیین می‌کند که فشار پمپ چگونه در مدار رفتار کند. بررسی انواع سیستم‌ها نشان می‌دهد هر توپولوژی نیازمند رابطه محاسباتی ویژه‌ای است:
۱. سیستم‌های پیش‌رونده (Progressive)
در شبکه‌های پیش‌رونده، مقسم‌ها به‌صورت سری فعال می‌شوند و فشار پمپ باید توان غلبه بر مجموع تمام افت‌ها را به‌طور همزمان دارا باشد:
Ppump ≥ 1.25 · ( ΔPmain + ΣΔPdividers + ΔPfeed + Pbearing )
۲. سیستم‌های دوخطی (Dual-line)
در مدارهای دوخطی، کنترل سیستم وابسته به رسیدن فشار در انتهای دورترین شاخه به مقدار تنظیم‌شده روی سوئیچ فشار است. در این ساختار، معادله بودجه فشار بر مبنای فشار انتهای خط تعریف می‌شود:
Pfar-end = Ppump − ΔPvalve − ΔPmain ≥ Pswitch ≥ Pvent + (50…70 bar)
در این فرآیند علاوه بر رسیدن فشار انتهای خط به حد فعال‌سازی سوئیچ، خط تخلیه‌شونده نیز باید به‌طور همزمان به زیر فشار حداقل (Pvent) برسد تا تعویض خط میسر گردد.
۳. سیستم‌های تک‌خطی انژکتوری (Single-line Injector)
سیستم‌های انژکتوری دارای دو شرط بحرانی هستند: تأمین حداکثر فشار لازم برای تزریق انژکتورها در دورترین نقطه، و کاهش کافی فشار در فاز تخلیه خط تا انژکتورها بتوانند بازنشانی (Reset) شوند:
Pinj,min + ΔPmain ≤ Ppump,max ; Pvent ≤ Preset
به‌عنوان نمونه، انژکتورهای سری Lincoln/SKF SL-V و SL-V XL به فشار کاری تا ۴۱۳ بار نیاز دارند و فشار تخلیه خط برای آنها باید به زیر ۶۹ بار افت کند. در مدل‌های SL-1 و SL-11 فشار کاری ۲۴۱ بار و فشار تخلیه مجاز به ترتیب ۴۱ و ۵۵ بار است، در حالی که در مدل‌های کوچکتری مانند SL-32 فشار تخلیه باید تا حدود ۱۴ بار (معادل 200 psig) کاهش یابد. پمپ انتخابی باید هم در تأمین فشار تزریق و هم در ایجاد شرایط ونتینگ کامل پاسخگوی سیستم باشد.
۴. سیستم‌های گردشی روغن (Circulating Oil)
در مدارهای روغنی، پمپ پیوسته جریان را در گردش نگه می‌دارد. معادله بودجه فشار با لحاظ افت فیلتراسیون محاسبه می‌شود:
Ppump = ΔPpipe + ΔPmeter + ΔPfilter
در این مدارها افت فیلترها و مبدل‌های خنک‌کننده نقشی اساسی دارند و انتخاب پمپ باید تطابق پایداری با نیازمندی‌های کلاس تمیزی استاندارد ISO 4406 داشته باشد.
محاسبه دبی پمپ و زمان سیکل کاری
توانمندی هیدرولیکی پمپ تنها به تولید فشار محدود نمی‌شود، بلکه دبی خروجی (Qpump) در فشار کاری تعیین‌کننده زمان اجرای چرخه روانکاری است. زمان سیکل کامل (tcycle) از رابطه زیر محاسبه می‌شود:
tcycle = ( ΣVshot + Vexpansion ) / Qpump
در این معادله، ΣVshot مجموع حجم تزریقی تمام نقاط در یک سیکل کاری است. پارامتر Vexpansion نشان‌دهنده حجم ناشی از انبساط الاستیک لوله‌ها و به‌ویژه شیلنگ‌های انعطاف‌پذیر تحت فشار بالا است که معمولاً معادل ۱٪ تا ۵٪ حجم در نظر گرفته می‌شود. همچنین در راه‌اندازی اولیه، حجم پر شدن خطوط (Vfill = Σ π·d²·L/4) به تقاضای دبی سیستم در مرحله پرکاری اضافه می‌شود که در انتخاب ظرفیت مخزن و دبی پمپ باید به آن توجه داشت.
نمونه عملی تحلیل بودجه فشار برای انتخاب پمپ
فرض کنید در یک مدار پیش‌رونده صنعتی با یک مقسم اولیه و دو مقسم ثانویه، ارزیابی مقاومت‌ها ارقام زیر را نشان دهد:
- افت خط اصلی لوله‌کشی: ۸۰ بار
- افت مجموع سطوح مقسم‌ها: ۴۵ بار
- افت مسیر خطوط فرعی: ۱۵ بار
- فشار برگشتی یاتاقان‌ها و آب‌بندها: ۱۰ بار
مجموع مقاومت‌های مستقیم این مدار ۱۵۰ بار خواهد بود. با اعمال حاشیه ایمنی ۲۵ درصدی (۳۸ بار)، حداقل فشار خروجی مورد نیاز از پمپ حدود ۱۸۸ بار به دست می‌آید. در صورتی که پمپی با فشار نامی ۳۵۰ بار برای این سیستم در نظر گرفته شود، پمپ می‌تواند مقاومت کل مدار را در شرایط تغییرات ویسکوزیته پوشش دهد و انتخابی با ضریب اطمینان فنی کافی محسوب می‌شود. توجیه اقتصادی ارتقا یا انتخاب ظرفیت خاص به عواملی نظیر هزینه توقفات خط تولید، فواصل زمانی سرویس و تحلیل سوابق خرابی تجهیزات وابسته است.
جمع‌بندی نهایی
تدوین دقیق بودجه فشار، اساس مهندسی انتخاب و به‌کارگیری صحیح تجهیزات پمپاژ در تأسیسات روانکاری مرکزی است. با تحلیل تفکیکی افت فشار در مسیرهای اصلی، بلوک‌های تقسیم و مقاومت یاتاقان‌ها، طراحان می‌توانند از عملکرد پایدار مدار اطمینان حاصل کنند. تعیین نوع معماری شبکه (پیش‌رونده، دوخطی، تک‌خطی انژکتوری یا گردشی) و ارزیابی مشخصات تخلیه و بارگذاری انژکتورها در کنار لحاظ کردن حاشیه اطمینان ۲۰٪ تا ۳۰٪، مانع از افت کارایی سیستم روانکاری، قفل شدن خطوط یا فرسایش بیهوده پمپ خواهد شد.
