در سامانه‌های انتقال مواد فله در صنایعی نظیر فولاد، سیمان، معادن و نیروگاه‌های حرارتی، پایش مداوم ایمنی نوار نقاله‌ها نقشی حیاتی در تداوم تولید دارد. با گذر زمان و قرارگیری در شرایط محیطی خشن، رطوبت، گردوغبار و ارتعاشات مداوم، سوئیچ‌های اضطراری دچار استهلاک شدید مکانیکی و الکتریکی می‌شوند. مطالعه راهنمای ارتقاء و تعویض سوئیچ‌های فرسوده کانوایر با تجهیزات جدید Kiepe به سرپرستان نگهداری و تعمیرات و کارشناسان ایمنی کمک می‌کند تا بر مبنای معیارهای فنی دقیق و استانداردهای روز صنعتی، فرایند نوسازی را اجرا کنند. شرکت توان پایش ماد به عنوان مرجع تخصصی و ارائه‌دهنده راه‌حل‌های صنعتی در بخش راهنمای خرید، جایگزینی سیستم‌های قدیمی را با سبد محصولات استاندارد برند کیپه (Kiepe) پشتیبانی می‌کند.
علائم فرسودگی و ریسک‌های ناشی از خرابی سوئیچ‌های قدیمی نوار نقاله
شناسایی به‌موقع نشانه‌های تخریب در ادوات کنترلی نوار نقاله، پیش‌شرط جلوگیری از حوادث شدید پرسنلی و آسیب‌های پرهزینه به تسمه است. در بازرسی‌های دوره‌ای، مشاهده موارد زیر نشان‌دهنده فرا رسیدن زمان تعویض است:
- خستگی فنر و افت عملکرد مکانیزم ضامن: در سوئیچ‌های طنابی قدیمی، فرسودگی فنرهای داخلی مانع از عملکرد صحیح کنتاکت با قطع مثبت (Positive Opening) در شرایط پارگی یا کشش طناب می‌شود و مکانیزم قفل مکانیکی و بازنشانی دستی از کار می‌افتد.
- سایش و گیرپاژ غلطک اهرم انحراف نوار: فرسودگی بیرینگ‌های داخل غلتک یا تغییر شکل فیزیکی آن در اثر اصطکاک دائم با لبه نوار نقاله، منجر به تاخیر در تحریک میکروسوئیچ‌ها و پارگی طولی تسمه می‌گردد.
- افت درجه حفاظت محفظه (IP): تخریب واشرهای آب‌بند و درپوش‌ها، مسیر نفوذ رطوبت و ذرات ساینده را باز کرده و با اکسیداسیون کنتاکت‌ها، خطاهای کاذب یا اتصالی مدار ایمنی رخ می‌دهد.
- فقدان الزامات ضدانفجار (ATEX): در خطوط انتقال زغال‌سنگ، گوگرد و غلات، گردوغبار معلق مستعد انفجار است. کاربرد تجهیزات فاقد گواهی ATEX در زون‌های ۲۱ و ۲۲ خطری بالقوه برای اشتعال و انفجار در اثر جرقه سوئیچینگ محسوب می‌شود.

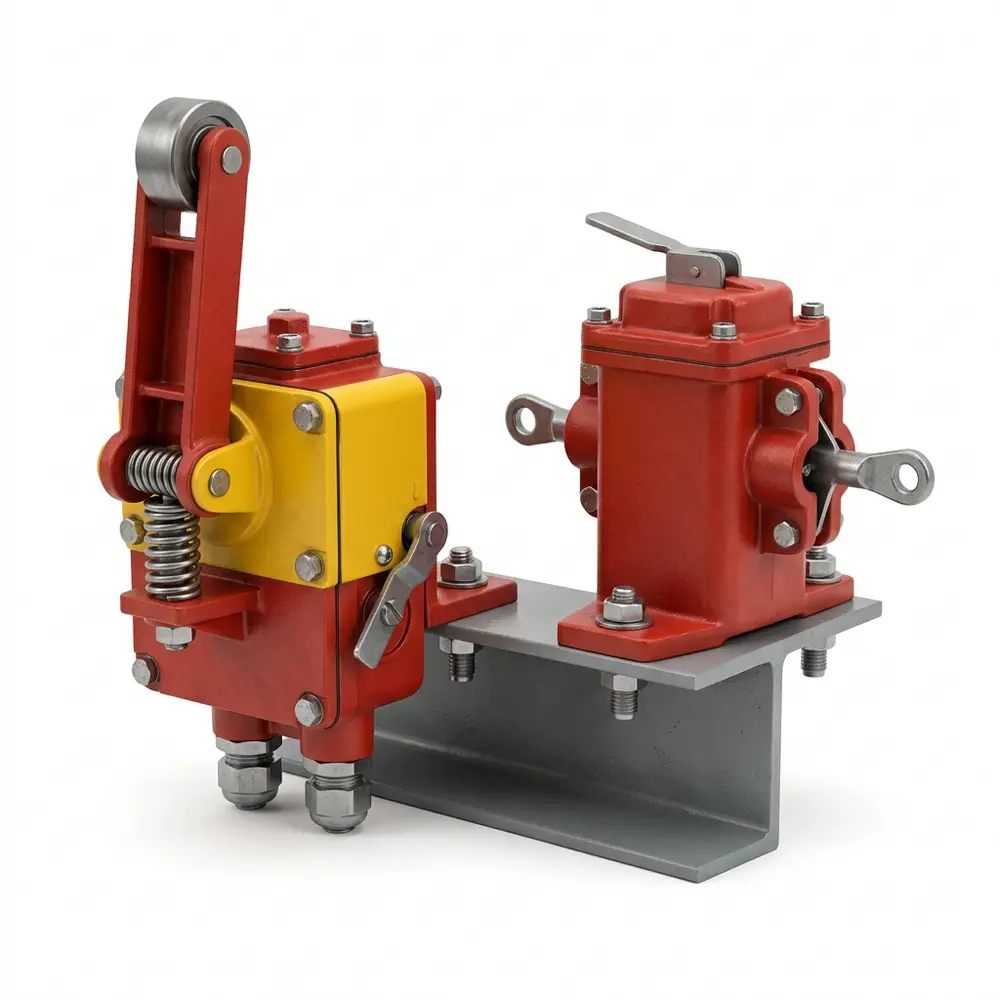

سبد محصولات Kiepe برای نوسازی و ارتقاء سیستم‌های حفاظتی
برند Kiepe طیف جامعی از سوئیچ‌های طنابی کششی دوطرفه (Pull-Rope Switches) و سوئیچ‌های انحراف نوار (Belt Misalignment Switches) را با بدنه‌های مهندسی‌شده برای کاربردهای گوناگون عرضه می‌کند:
| مدل و تیپ Kiepe | نوع تجهیز | جنس بدنه | پوشش عملیاتی / زوایا | درجه حفاظت / کاربرد |
|---|
| Kiepe HEN | سوئیچ طنابی اضطراری | آلیاژ آلومینیوم (GK-AlSi 12) | تا ۲ × ۱۲۵ متر پوشش طناب | IP66/IP67؛ صنایع سنگین فولاد، معدن و سیمان |
| Kiepe NTS | سوئیچ طنابی اضطراری | پلاستیک گرماسخت / کامپوزیت BMC | تا ۲ × ۱۲۵ متر پوشش طناب | مقاوم به اسید و محیط خورنده شیمیایی و بنادر |
| Kiepe SEG | سوئیچ طنابی اضطراری | چدن ریخته‌گری سنگین | تا ۲ × ۱۰۰ متر پوشش طناب | مناسب ارتعاشات بسیار شدید و محیط‌های فوق‌سنگین |
| Kiepe PRS | سوئیچ طنابی اضطراری | ترموپلاستیک تقویت‌شده (PBT) | تا ۲ × ۱۰۰ متر پوشش طناب | خطوط انتقال مواد معدنی، نمک و کارخانه‌های کود |
| Kiepe HES | سوئیچ انحراف نوار | بدنه آلومینیومی، غلتک استیل ۵۰ میلی‌متری | دو مرحله‌ای: پیش‌هشدار ۵ تا ۱۵ درجه، قطع ۱۵ تا ۳۵ درجه | IP67؛ حفاظت پیشرفته از لبه تسمه در خطوط پرسرعت |
| Kiepe MRS | سوئیچ انحراف نوار | بدنه PBT با الیاف شیشه، غلتک ۳۰ میلی‌متری | دو مرحله‌ای: پیش‌هشدار ۱۰ درجه، قطع ۲۵ درجه | IP67؛ کاربرد در محیط‌های تهاجمی و صنایع شیمیایی |
| Kiepe VG | سوئیچ انحراف نوار | بدنه آلومینیومی، غلتک پلی‌آمید | زوایای ثابت ۱۲ و ۴۵ درجه | طراحی فشرده، معادن شن و ماسه و خطوط بازیافت |
برای زون‌های مستعد انفجار غبار نظیر خطوط سوخت‌رسانی زغال‌سنگ در نیروگاه‌های حرارتی، نسخه‌های ویژه‌ای نظیر Kiepe HEN-EX و Kiepe NTS-EX دارای تأییدیه‌های معتبر ATEX بوده و ایمنی کامل خط را در برابر خطر انفجار گردوغبار تضمین می‌کنند.
استانداردهای فنی و الزامات ایمنی در فرایند جایگزینی
تعویض سوئیچ‌های قدیمی تنها یک جایگزینی فیزیکی نیست، بلکه انطباق مجدد سامانه با چارچوب‌های بین‌المللی ایمنی است. در فرایند ارتقاء باید استانداردهای زیر مد نظر قرار گیرند:
- استاندارد DIN EN ISO 13850 و IEC 60947-5-5: سوئیچ طنابی باید به مکانیزم باز شدن قطعی (Positive Opening Operation) مجهز باشد تا مدار حتی در صورت جوش خوردن کنتاکت‌ها قطع شود. همچنین دستگاه باید توانایی تشخیص همزمان کشیده‌شدن طناب در هر جهت و شل‌شدگی یا پارگی طناب (Slack-Rope Detection) را دارا باشد.
- استاندارد DIN EN 620: این سند الزامات ایمنی پیوسته برای نقاله‌های تسمه‌ای حمل مواد فله را پوشش می‌دهد و بر لزوم دسترسی بدون مانع در تمام طول مسیر نوار تأکید دارد.
- استاندارد DIN EN ISO 13849-1: بر اساس تحلیل ریسک خط، ادوات جایگزین Kiepe امکان برآورده ساختن سطوح کارایی ایمنی Performance Level d (PL d) و Performance Level e (PL e) را در لوپ‌های ایمنی سخت‌افزاری فراهم می‌سازند.
مراحل اجرایی نصب، سیم‌بندی و اتصال به سامانه‌های کنترل PLC/SCADA
به‌منظور دستیابی به بالاترین راندمان عملکردی، رعایت پروتکل مهندسی در مراحل ارتقاء ضروری است:
- ارزیابی شاسی و جانمایی فیزیکی: سوئیچ باید روی پایه‌ای صلب و بدون لرزش مستقل نصب گردد. مدل‌های HEN و HES به پیچ‌های سایز M8 و مدل‌های فشرده مانند MRS به پیچ‌های سایز M6 نیاز دارند. سوئیچ‌های طنابی دوطرفه ترجیحاً باید در نقطه میانی طول مجاز کابل‌کشی نصب شوند تا کشش در هر دو سمت یکنواخت باشد.
- استفاده از متعلقات کابل‌کشی استاندارد: به‌کارگیری سیم بکسل روکش‌دار PVC ضد اشعه فرابنفش به قطر ۵ میلی‌متر و مقاومت کششی حداقل ۲٬۰۰۰ نیوتن توصیه می‌شود. پایه‌های راهنمای طناب (Eye Bolts / Rope Guides) باید در یک خط تراز مستقیم و با فواصل حداکثر ۳ الی ۴ متر از یکدیگر نصب شوند. استفاده از مهارکش ضدپیچش و فنرهای مجهز به نشانگر تنش جهت تنظیم دقیق شلی و کشش طناب الزامی است.
- سیم‌بندی الکتریکی و یکپارچه‌سازی سیگنال‌ها: کنتاکت‌های با عملکرد قطع مثبت (NC) باید به‌طور مستقیم در مدار توقف اضطراری سخت‌افزاری یا رله‌های ایمنی قرار گیرند. همزمان می‌توان از کنتاکت‌های کمکی (NO) به عنوان ورودی دیجیتال (DI) در تابلوی کنترل و PLC استفاده نمود تا پیام آلارم و محل دقیق عمل سوئیچ در سامانه مانیتورینگ SCADA ثبت گردد. این رویکرد به اپراتور امکان می‌دهد پیش از توقف کامل خط ناشی از انحراف شدید، سیگنال پیش‌هشدار را دریافت کرده و مانع از توقفات طولانی گردد.
جمع‌بندی نهایی
ارتقاء و جایگزینی سوئیچ‌های فرسوده نوار نقاله با ادوات جدید Kiepe راهکاری مهندسی برای ارتقای قابلیت اطمینان، کاهش حوادث فردی و به حداقل رساندن خطاهای کاذب در خطوط انتقال مواد سنگین است. میزان بازگشت سرمایه و توجیه‌پذیری اقتصادی این پروژه‌ها به عواملی همچون هزینه ساعت توقف خط تولید، تناژ عبوری مواد، آمار خرابی‌های پیشین تسمه و الزامات ایمنی سایت بستگی دارد. با بررسی شرایط سایت و انتخاب دقیق کدهای متناسب از سبد محصولات کیپه، می‌توان پایداری و ایمنی پیوسته خطوط کانوایر را به سطح استانداردهای جهانی ارتقاء داد.
