سامانه‌های انتقال پیوسته مواد فله در صنایعی نظیر فولاد، سیمان، معادن و واحدهای فرآیندی، شریان اصلی تداوم خطوط تولید به شمار می‌روند. معرفی تجهیزات ایمنی نوار نقاله ساخت کیپ الکتریک (Kiepe) آلمان به عنوان یکی از پیشرفته‌ترین مراجع بین‌المللی در تولید تجهیزات سوئیچینگ و مانیتورینگ حفاظتی، امکان صیانت از دارایی‌های فیزیکی و کاهش ریسک‌های جانی در محیط‌های خشن صنعتی را فراهم می‌آورد. با توجه به تعدد مخاطرات بالقوه در امتداد مسیر کانوایرها، انتخاب دقیق ادوات بر مبنای شرایط محیطی و نیازهای بهره‌برداری در قالب یک راهنمای خرید تخصصی نقشی محوری در ارتقای قابلیت اطمینان سیستم و جلوگیری از خسارت‌های سنگین بر عهده دارد.

اهمیت پایش حفاظتی در سامانه‌های انتقال مواد فله

در کارخانجات فرآوری مواد معدنی، خطوط تغذیه مواد اولیه و بارگیرخانه‌ها، نوار نقاله‌ها تحت ارتعاشات مداوم، بارهای ضربه‌ای و شرایط جوی نامساعد فعالیت می‌کنند. نفوذ گردوغبار ساینده و مواد مرطوب، لغزش روی درام، بریدگی نوار و عدم تراز طولی تسمه همواره خطر پارگی‌های طولی پرهزینه یا آتش‌سوزی‌های ناشی از سایش اصطکاکی را افزایش می‌دهد. ایجاد یک ساختار حفاظتی چندلایه با قطع آنی محرک‌ها و ارسال سیگنال‌های هشدار به اتاق کنترل، ضامن کاهش توقف‌های ناخواسته و حفظ ایمنی اپراتورها در مجاورت خطوط طولانی کانوایر است.

رده‌بندی عملکردی تجهیزات ایمنی کانوایر Kiepe

تجهیزات حفاظت مکانیکی و الکتریکی ساخت کیپ آلمان بر پایه نوع نظارت و نقطه استقرار روی سیستم نوار نقاله به چند خانواده اصلی تقسیم می‌شوند:

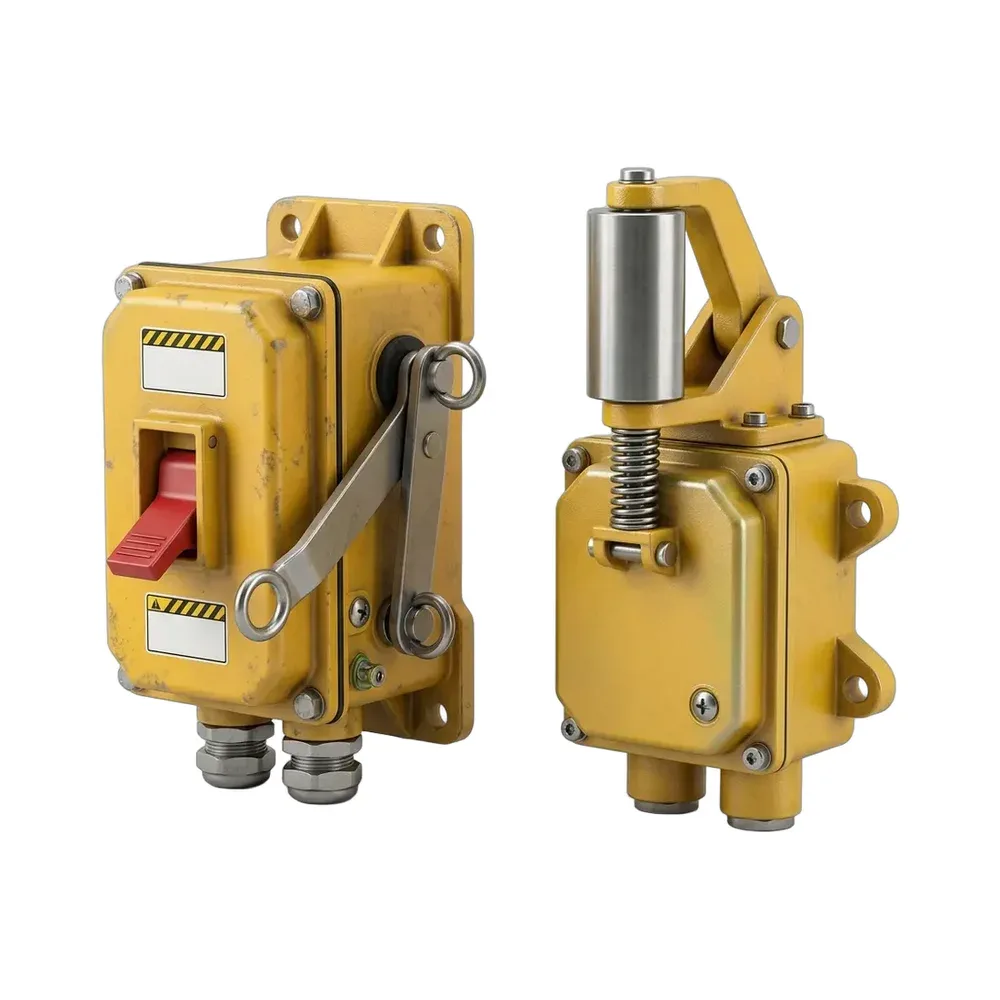

۱. سوئیچ‌های قطع اضطراری طنابی (Pull-Rope Switches): این ادوات در طول شاسی کانوایر نصب شده و به یک سیم‌بکسل کششی متصل هستند. در هنگام بروز هرگونه خطر، پرسنل می‌توانند با کشیدن طناب در هر نقطه‌ای از مسیر، فرمان توقف اضطراری را به مدار کنترل ارسال کنند. مکانیزم‌های سوئیچینگ این تجهیزات به‌گونه‌ای طراحی شده‌اند که علاوه بر کشش طناب، در صورت بروز افت کشش یا پارگی طناب نیز سیستم را در وضعیت قطع ایمن قرار دهند.

۲. سوئیچ‌های ردیابی انحراف تسمه (Misalignment Switches): انحراف عرضی نوار نسبت به خط تقارن درام‌ها می‌تواند منجر به آسیب دیدن حاشیه‌های نوار نقاله، ریزش متریال و درگیری مکانیکی با استراکچر شود. این سوئیچ‌ها مجهز به اهرم غلتکی مستقر در دو سوی نوار هستند و عموماً در دو مرحله عمل می‌کنند؛ مرحله اول ارسال هشدار در زاویه انحراف مشخص برای بررسی پیشگیرانه، و مرحله دوم قطع کامل مدار در صورت افزایش انحراف به حد بحرانی.

۳. سیستم‌های پایش سرعت و توقف (Speed Monitoring): لغزش تسمه روی درام متحرک ناشی از اضافه بار یا تنش ناکافی می‌تواند گرمای شدیدی بر اثر اصطکاک ایجاد کند. حسگرها و رله‌های مانیتورینگ سرعت کیپ با خوانش مداوم دوران شفت و مقایسه آن با سرعت مرجع، در صورت بروز افت سرعت یا ایست کامل، محرک اصلی را بی‌درنگ خاموش می‌سازند.

الزامات حفاظتی در اتمسفرهای مستعد انفجار (استاندارد ATEX)

در کاربردهایی نظیر خطوط انتقال زغال‌سنگ نیروگاهی، انبارش گوگرد و جابه‌جایی مواد غباری قابل اشتعال، اتمسفر پیرامون کانوایر در دسته فضاهای مستعد انفجار قرار می‌گیرد. در چنین مناطقی، وقوع هرگونه تخلیه بار الکتریکی یا جرقه کنتاکت‌ها می‌تواند خسارات جبران‌ناپذیری بر جای گذارد. تجهیزات ایمنی Kiepe در مدل‌های منطبق با استاندارد ATEX و الزامات ایمنی ذاتی (Intrinsic Safety) توسعه یافته‌اند. این مدل‌ها با برخورداری از استانداردهای حفاظتی در زون‌های غباری ۲۰، ۲۱ و ۲۲، امکان کارکرد ایمن را بدون ریسک ایجاد اشتعال در محیط‌های آلوده به غبار زغال‌سنگ یا مواد مستعد آتش‌سوزی تضمین می‌نمایند.

معیارهای انتخاب مهندسی و ارزیابی فنی در خرید ادوات کیپ

به کارگیری مناسب تجهیزات سوئیچینگ مستلزم انطباق دقیق پارامترهای فنی با ویژگی‌های خط انتقال است:

• متریال بدنه و مقاومت مکانیکی: با توجه به شدت ضربات فیزیکی یا وجود مواد خورنده اسیدی، انتخاب میان محفظه‌های آلومینیوم دایکست سخت‌کار، چدن سنگین یا پلیمرهای مهندسی تقویت‌شده با الیاف شیشه برای مقاومت در برابر نمک و مه رطوبتی تعیین می‌شود.
• درجه حفاظت بدنه (IP Rating): به علت شست‌وشوی مکرر خطوط و حضور دوغاب، داشتن استانداردهای IP65 تا IP67 برای محافظت از مکانیزم‌های سوئیچینگ داخلی در برابر نفوذ رطوبت و ذرات ریز الزامی است.
• مکانیزم ریست دستی یا اتوماتیک: در خطوط دارای ریسک بالا، به‌کارگیری تجهیزات با ضامن قفل مکانیکی بازدارنده (Latching) توصیه می‌شود تا راه‌اندازی مجدد خط نقاله منوط به بازرسی فیزیکی محل حادثه توسط تکنسین فنی باشد.
• ملاحظات اقتصادی و بازگشت سرمایه: هرگونه توجیه اقتصادی در سرمایه‌گذاری برای سیستم‌های حفاظتی به متغیرهایی همچون هزینه هر ساعت توقف خط، نرخ استهلاک و قیمت تسمه، سوابق خرابی و گستردگی ابعاد خط کانوایر وابسته است؛ مشروط به وجود این فاکتورها، جلوگیری از پارگی‌های طولی تسمه نقاله مانع از تحمیل هزینه‌های سنگین تعویض و توقف کارخانه می‌گردد.

جمع‌بندی نهایی

بهره‌گیری از سوئیچ‌های حفاظتی نوار نقاله ساخت کیپ الکتریک (Kiepe) آلمان راهکاری مطمئن در جهت تثبیت ایمنی عملیاتی و صیانت از خطوط کانوایر در شرایط سخت کاری است. تلفیق ادوات قطع اضطراری طنابی، سیستم‌های هشدار انحراف و مانیتورینگ دور، از حوادث شدید و پارگی‌های ناگهانی تسمه پیشگیری می‌کند. شرکت توان پایش ماد به عنوان تأمین‌کننده تجهیزات روانکاری مرکزی و سیستم‌های ایمنی صنعتی نوار نقاله Kiepe آلمان، خدمات مشاوره‌ای و تأمین مهندسی این محصولات را به منظور ارتقای استانداردهای حفاظتی برای صنایع فولاد، معدن، سیمان و انرژی ارائه می‌دهد.
