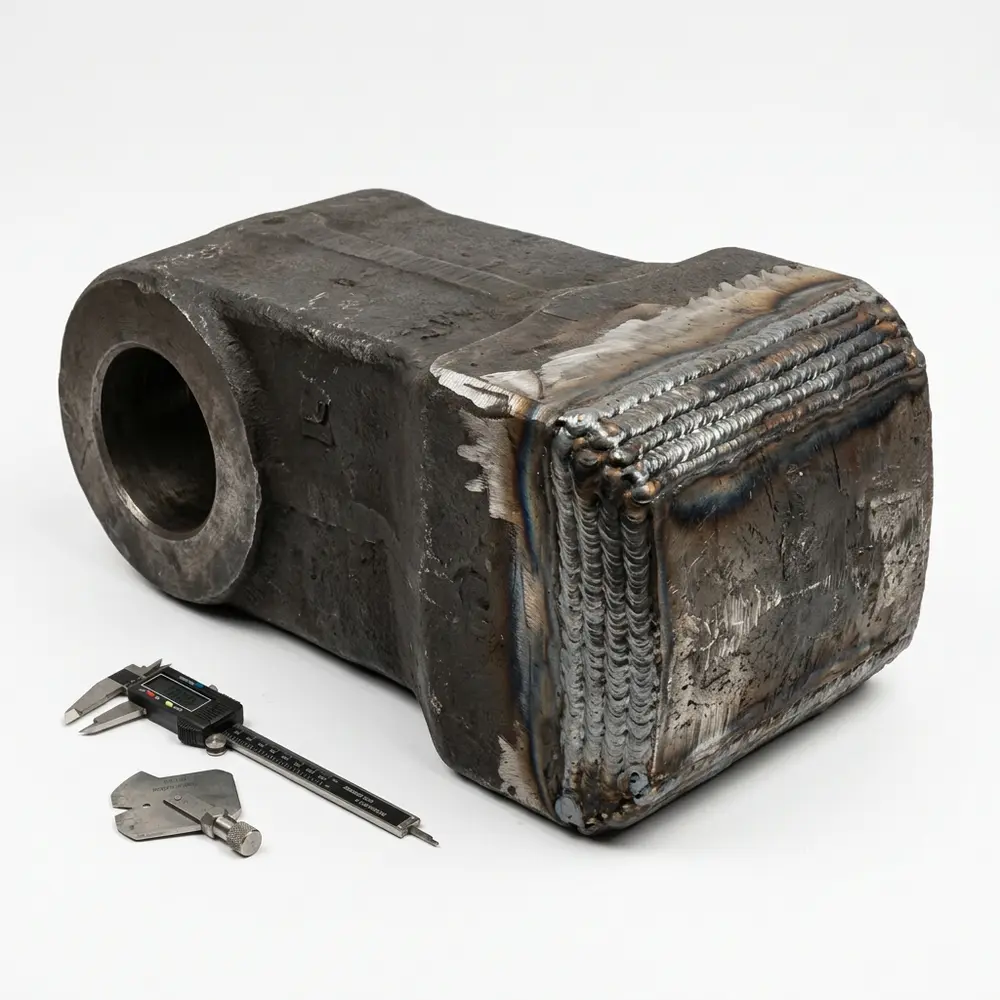

در خطوط فرآوری مواد معدنی و کارخانجات خردایش، تجهیزات خردکننده در معرض شدیدترین تنش‌های سایشی و دینامیکی قرار دارند. اجرای روش‌های مهندسی متالورژی سطح در فرایند افزایش طول عمر چکش‌های سنگ‌شکن معادن با پوشش‌های ضدسایش یکی از موثرترین اقدامات برای تثبیت راندمان خردایش، حفظ دندانه‌بندی بار خروجی و کاهش توقفات اضطراری خط تولید به شمار می‌رود. پیاده‌سازی سیستماتیک سختکاری روی این قطعات سنگین مستلزم شناخت دقیق اندرکنش بارهای ضربه‌ای، مکانیزم‌های سایش کانی‌ها و متالورژی فلز پایه چکش است تا از تخریب زودهنگام روکش یا شکست ترد خود قطعه جلوگیری شود.
مکانیزم‌های تخریب و سایش در چکش‌های سنگ‌شکن
چکش‌های سنگ‌شکن‌های چکشی و ضربه‌ای در مقایسه با سایر قطعات صنعتی، در شرایط بارگذاری مرکب کار می‌کنند. به دلیل برخورد مستقیم لبه‌های چکش با سنگ‌های ورودی با سرعت‌های خطی بالا، این تجهیزات دائماً تحت ارتعاش و ضربه‌های شدید دینامیکی قرار دارند. در این رژیم کاری، سه مکانیزم سایش به‌صورت هم‌زمان فعال هستند:
- سایش شیارزننده شدید (Gouging Abrasion): نفوذ لبه‌های تیز ذرات درشت سیلیس، کوارتز یا کلینکر با انرژی جنبشی بالا به سطح فلز که منجر به کنده شدن موضعی ریزبراده‌ها می‌شود.
- سایش پرفشار سه‌جسمی (High-Stress Three-Body Abrasion): خردایش خرده‌سنگ‌ها در شکاف باریک میان نوک چکش و سندان‌ها که سبب فشارهای برشی متمرکز بر لبه خردکننده می‌گردد.
- خستگی ناشی از شوک‌های ضربه‌ای: تغییرشکل پلاستیک پیوسته در لبه‌ها که به پدیده پخش‌شدگی قارچی‌شکل منجر شده و در صورت نبود چقرمگی ضربه‌ای کافی، به ایجاد و گسترش ریزترک‌های سطحی ختم می‌شود.
تحلیل متالورژی فلز پایه چکش و الزامات حرارتی
انتخاب آلیاژ پوشش ضدسایش بدون ارزیابی ترکیب شیمیایی و رفتار حرارتی زیرلایه چکش، عامل اصلی پوسته شدن روکش در حین کار است. عمده چکش‌های سنگ‌شکن از دو خانواده فولادی تولید می‌شوند:
۱. فولادهای منگنزی آستنیتی (فولاد هادفیلد): این آلیاژها با ۱۱ تا ۱۴ درصد منگنز و ۱٫۰ تا ۱٫۴ درصد کربن، ساختار کاملاً آستنیتی دارند و خاصیت اصلی آن‌ها خودسخت‌شوندگی شدید تحت کارسختی ناشی از ضربه است. این فولادها حساسیت شدیدی به حرارت دارند؛ بنابراین در فرایند بازسازی و پوشش‌دهی آن‌ها، پیش‌گرمایش اکیداً ممنوع است و دمای بین‌پاسی جوشکاری باید در تمام مراحل زیر ۱۵۰ تا حداکثر ۲۰۰ درجه سانتی‌گراد کنترل شود. افزایش بیش از حد دما سبب رسوب کاربیدهای شکننده در مرزدانه‌های آستنیت و افت فاجعه‌بار چقرمگی شکست فلز پایه می‌شود.
۲. فولادهای کم‌آلیاژ و مارتنزیتی: چکش‌های ساخته‌شده از گریدهای آلیاژی مانند کروم-مولیبدن یا ۶۵Mn دارای سختی اولیه بالاتری هستند اما مقاومت ضربه‌ای کمتری نسبت به هادفیلد دارند. جوشکاری روی این فولادها نیازمند پیش‌گرمایش کنترل‌شده در محدوده ۲۰۰ تا ۳۰۰ درجه سانتی‌گراد بر مبنای معادل کربن و سپس سرمایش آهسته است تا از تشکیل فازهای ترد هیدروژنی و ایجاد ترک در منطقه متأثر از حرارت جلوگیری به عمل آید.
طراحی ساختار چندلایه پوشش ضدسایش
اعمال مستقیم آلیاژهای بسیار سخت روی چکش‌های سنگ‌شکن به علت اختلاف ضریب انبساط حرارتی و تمرکز تنش برشی در فصل مشترک اتصال، معمولاً به شکست اتصال منتهی می‌شود. بر همین اساس، یک سیستم مهندسی دولایه توصیه می‌گردد:
لایه بافر و ضربه‌گیر (Buffer Layer)
لایه بافر به منظور جذب تنش‌های پسماند برشی، بازیابی هندسه مستهلک‌شده چکش و جلوگیری از گسترش ترک‌ها به داخل فلز پایه اعمال می‌شود. این لایه معمولاً بر اساس استاندارد DIN EN 14700 از کلاس آلیاژی Fe9 (فولادهای آستنیتی کروم-منگنز) یا Fe10 (ترکیبات آستنیتی کروم-نیکل نوع ۱۸/۸/۶) انتخاب می‌شود. سختی این لایه پس از جوشکاری در حدود ۲۰۰ تا ۲۴۰ برینل است که در حین کارکرد واقعی و زیر ضربات پیوسته خردایش، خاصیت کارسختی نشان داده و سختی آن تا محدوده ۴۵ تا ۵۰ راکول سی افزایش می‌یابد.
لایه نهایی ضدسایش (Hardfacing Cap Layer)
لایه نهایی وظیفه مقابله با سایش شیارزننده کانی‌های معدنی را بر عهده دارد. آلیاژهای هایپریوتکتیک آهن-کروم-کربن متعلق به کلاس Fe14 یا Fe15 استاندارد DIN EN 14700 بهترین عملکرد را در این بخش ارائه می‌دهند. این آلیاژها حاوی کاربیدهای اولیه بسیار سخت کروم ($M_7C_3$) و عناصری نظیر نایوبیوم و وانادیوم هستند که سختی سطحی ۵۸ تا ۶۵ راکول سی ایجاد می‌کنند. ضخامت این لایه نباید از ۶ تا ۸ میلی‌متر (معادل ۲ الی ۳ پاس جوشکاری) تجاوز کند، زیرا افزایش بی‌رویه ضخامت لایه پرکاربید موجب ورقه شدن آن تحت بارهای ضربه‌ای سنگین می‌شود. تشکیل ترک‌های مویی رهایی تنش با فواصل ۱۰ تا ۲۵ میلی‌متر در این لایه طبیعی است و انرژی انقباضی انجماد را آزاد می‌کند، به شرطی که این ترک‌ها در لایه بافر مهار شوند.
دستورالعمل‌های اجرایی، کنترل کیفیت و تحلیل اقتصادی
اجرای موفقیت‌آمیز پوشش‌های سختکاری وابسته به رعایت کنترل‌های کارگاهی دقیق است:
- فرایند رسوب‌دهی: روش سیم‌جوش توپودری قوس‌باز (FCAW) به دلیل نرخ رسوب‌نشانی بالا (۳ تا ۸ کیلوگرم در ساعت) و حرارت ورودی متعادل، گزینه‌ای بهینه در کارگاه‌های بهسازی معادن به شمار می‌رود.
- تکنیک گرده‌گذاری: جوشکاری باید با گرده‌های باریک با کمترین نوسان عرضی انجام گیرد. چکش‌کاری گرم گرده‌ها در حین انجماد به آزادسازی تنش‌های کششی پسماند کمک شایانی می‌کند.
- توزین و بالانس دینامیکی: پس از اتمام جوشکاری، وزن تمام چکش‌ها باید با دقت سنجیده شده و چکش‌های هم‌وزن به صورت جفت‌های متقارن روی روتور نصب شوند تا از عدم تعادل جرمی و آسیب به یاتاقان‌های اصلی جلوگیری گردد.
- ارزیابی کارکرد: بر اساس داده‌های میدانی در معادن سنگ‌آهن و سیلیس، چکش‌های منگنزی معمولی عموماً پس از ۱۵۰ تا ۲۵۰ ساعت کارکرد لبه تیز خود را از دست می‌دهند. در مقابل، اجرای صحیح سیستم پوشش دولایه بسته به ابعاد سنگ‌های ورودی و درجه سایندگی کانی، امکان کارکرد پایدار بین ۵۰۰ تا ۹۰۰ ساعت را فراهم می‌سازد که به معنای کاهش محسوس زمان توقف خط و صرفه‌جویی در تأمین قطعات یدکی است.
جمع‌بندی نهایی
ارتقای دوام چکش‌های سنگ‌شکن فراتر از یک لایه‌نشانی جوشکاری ساده، یک فرایند مهندسی متالورژیکی جامع است. تطبیق دقیق فرآیند جوشکاری با نوع فلز پایه چکش، کنترل اکید دمای بین‌پاسی در فولادهای هادفیلد، به‌کارگیری لایه بافر چقرمه با قابلیت کارسختی و محدود کردن ضخامت لایه نهایی کاربید کروم، ساختاری به وجود می‌آورد که مقاومت به سایش شیارزننده را در کنار جذب شوک‌های پرانرژی تضمین می‌کند. اجرای سیستماتیک این دستورالعمل‌ها، هندسه لبه چکش‌ها را در دوره‌های طولانی‌تر حفظ کرده و هزینه‌های عملیاتی خردایش در معادن را بهینه‌سازی می‌نماید.
