تأثیر تنش‌های حرارتی بر عملکرد لایه‌های سخت‌کاری شده در کوره بلند

محتوای مقاله

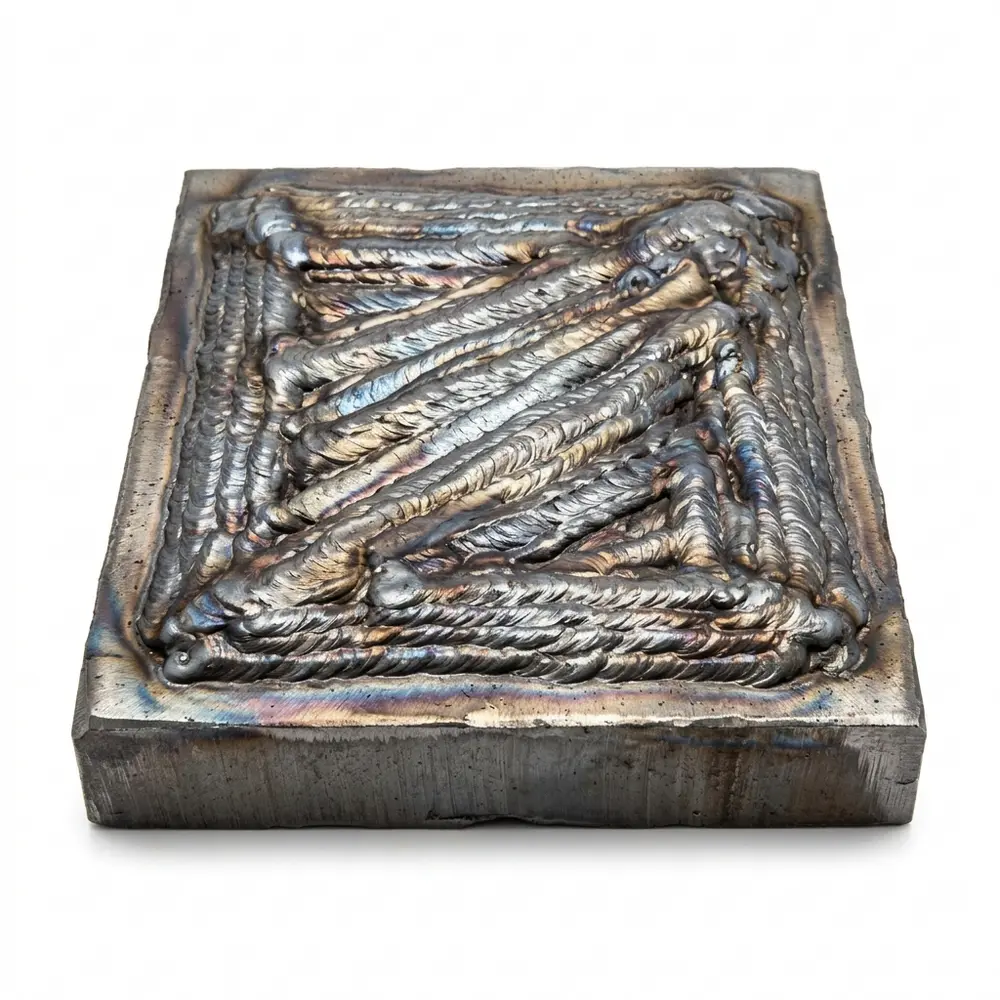

در فرایندهای متالورژی استخراجی و زنجیره تولید آهن خام، بررسی تأثیر تنش‌های حرارتی بر عملکرد لایه‌های سخت‌کاری شده در کوره بلند یکی از ارکان کلیدی مهندسی سطح جهت حفظ پایداری قطعات حساس به شمار می‌رود. قطعات بخش بالایی کوره نظیر صفحات محافظ گلویی (Throat Armor Plates)، زنگ و قیف شارژ مواد و شوت‌های توزیع بار، به‌طور هم‌زمان در معرض سایش سایشی سنگین ناشی از فرود کک و گندله سنگ‌آهن و شوک‌های متوالی دمایی حاصل از گازهای خروجی داغ احیایی قرار دارند. استفاده از فناوری‌های سختکاری سطحی اگرچه مقاومت سایشی را به شکل چشمگیری افزایش می‌دهد، اما رفتار پوشش تحت گرادیان‌های دمایی شدید تعیین‌کننده دوام نهایی قطعه در کمپین‌های طولانی‌مدت بهره‌برداری است.

منشأ و ماهیت تنش‌های حرارتی در تجهیزات کوره بلند

تنش‌های حرارتی درون لایه‌های سخت‌کاری اعمال‌شده در کوره بلند ناشی از سه عامل فیزیکی و ترمومکانیکی مشخص هستند:

  • شوک حرارتی متناوب: ورود دوره‌ای مواد شارژ سرد با دمای محیط و برخورد آن با گازهای داغ فرایندی که دمای آن‌ها بسته به موقعیت کوره بین ۳۰۰ تا بیش از ۸۰۰ درجه سلسیوس متغیر است، شیب‌های دمایی شدیدی در لایه‌های سطحی پدید می‌آورد.
  • ناهمخوانی ضریب انبساط حرارتی (Δα): تفاوت چشمگیر ضریب انبساط حرارتی میان لایه سخت آلیاژی (نظیر کاربیدهای کروم یا سوپرآلیاژها با ضریب حدود ۱۰ تا ۱۶ ضرب‌در ۱۰ به توان منفی ۶ بر کلوین) و فولاد ساختمانی زیرلایه (نظیر فولادهای کربنی و منگنزی با ضریب حدود ۱۱ تا ۱۲ ضرب‌در ۱۰ به توان منفی ۶ بر کلوین) باعث ایجاد تنش‌های برشی مستمر در خط ذوب می‌شود.
  • تنش‌های پسماند ناشی از جوشکاری: انقباض محدودشده حین انجماد حوضچه مذاب در روش‌های سخت‌کاری جوشی، تنش‌های کششی پسماند در ابعاد نزدیک به تنش تسلیم ایجاد می‌کند که با بارگذاری‌های حرارتی در حین کار تقویت می‌گردد.

شدت هر یک از این عوامل به موقعیت قطعه در کوره، ضخامت لایه سخت‌کاری و روش اجرای آن بستگی دارد. به همین دلیل، دو قطعه با آلیاژ یکسان که در دو ناحیه متفاوت از بخش شارژ کوره نصب شده‌اند، ممکن است عمر کاملاً متفاوتی داشته باشند. شناخت دقیق شرایط دمایی و الگوی برخورد مواد در محل نصب، پیش‌نیاز انتخاب آلیاژ و طراحی ضخامت لایه است.

مکانیزم‌های تخریب لایه‌های سخت‌کاری تحت گرادیان حرارتی

ترکیب تنش‌های مکانیکی و چرخه‌های حرارتی پیوسته به چند الگوی تخریب مشخص در لایه‌های سخت‌کاری ختم می‌شود. تمایز میان ترک‌های تنش‌زدای طبیعی (Check Cracks) و ترک‌های ناشی از خستگی حرارتی نخستین گام در پایش وضعیت لایه‌ها است. در آلیاژهای هایپریوتکتیک پایه آهن-کروم-کربن، شکل‌گیری ترک‌های سطحی عمود بر امتداد گرده جوش پدیده‌ای متعارف است که به تخلیه تنش‌های انقباضی اولیه کمک می‌کند. با این حال، چنانچه گرادیان حرارتی تشدید شود، این ترک‌ها به سمت منطقه متأثر از حرارت (HAZ) نفوذ کرده و با اشاعه جانبی به یکدیگر می‌پیوندند.

با اتصال ترک‌های زیرسطحی، پدیده ورقه‌ورقه‌شدن (Spalling) رخ می‌دهد؛ به نحوی که تنش برشی اعمال‌شده بر فصل مشترک لایه سخت و فلز پایه از استحکام پیوند متالورژیکی فراتر رفته و قطعاتی از لایه زرهی در اثر ضربه ناشی از سقوط بار کنده می‌شوند. علاوه بر این، قرارگیری مداوم در دماهای بالاتر از ۵۰۰ درجه سلسیوس می‌تواند به بازپخت و نرم‌شدگی ماتریس مارتنزیتی و درشت‌شدن کاربیدهای اولیه منجر شود که افت مقاومت سایشی سازه را در پی دارد.

رفتار متالورژیکی آلیاژهای سخت‌کاری در مواجهه با خستگی حرارتی

انتخاب سیستم آلیاژی مناسب تأثیر بنیادینی بر مدیریت تنش‌های حرارتی ایفا می‌کند. آلیاژهای متعارف Fe-Cr-C اگرچه سختی بالا و مقاومت سایشی مطلوبی ارائه می‌دهند، اما به دلیل انعطاف‌پذیری محدود ماتریس در برابر شوک‌های حرارتی سنگین، مستعد ورقه شدن در ضخامت‌های بالا هستند. در مقابل، فرمولاسیون‌های کمپلکس حاوی عناصری نظیر نایوبیوم، وانادیوم، مولیبدن و تنگستن با تشکیل کاربیدهای فوق‌سخت MC و توزیع یکنواخت آن‌ها، پایداری ساختار را تا دمای حدود ۶۵۰ درجه سلسیوس حفظ کرده و با انکسار مسیر رشد ترک‌ها، مقاومت به خستگی حرارتی را به شکل محسوسی بهبود می‌بخشند.

در بخش‌هایی که شوک حرارتی شدید همراه با خطر فرسایش گازهای داغ وجود دارد، سوپرآلیاژهای پایه کبالت و پایه‌نیکل مزیت فنی بارزی نشان می‌دهند. فاز آستنیتی انعطاف‌پذیر به همراه ضرایب انبساط حرارتی نزدیک‌تر به فلز پایه، از تمرکز تنش‌های برشی در خط پیوند جلوگیری نموده و از لایه‌برداری پوشش ممانعت به عمل می‌آورد.

برای جمع‌بندی رفتار سیستم‌های آلیاژی رایج در برابر سایش و تنش‌های حرارتی، جدول زیر مقایسه‌ای کیفی و راهنما از این آلیاژها ارائه می‌دهد:

سیستم آلیاژیمحدوده دمای کارکرد تقریبیمقاومت سایشیمقاومت در برابر شوک حرارتیکاربرد متداول در کوره بلند
Fe-Cr-C متعارف تا حدود ۵۰۰ درجه سلسیوس بسیار بالا در سایش خراشان متوسط؛ مستعد ورقه شدن در ضخامت زیاد شوت‌ها و صفحات سایشی با دمای متوسط
Fe-Cr-C کمپلکس (Nb، V، Mo، W) تا حدود ۶۵۰ درجه سلسیوس بسیار بالا خوب صفحات محافظ گلویی و شوت توزیع بار
سوپرآلیاژ پایه کبالت بالاتر از ۶۵۰ درجه سلسیوس خوب تا بسیار خوب در سایش فلز به فلز عالی قطعات در معرض گازهای داغ و شوک حرارتی شدید
آلیاژ پایه نیکل حدود ۵۵۰ تا ۶۵۰ درجه سلسیوس خوب؛ با افزودن تنگستن کارباید بسیار بالا خوب قطعات در محیط خورنده با دمای متوسط

مقادیر این جدول جنبه راهنما دارند و عملکرد واقعی هر آلیاژ به ضخامت لایه، رقت جوش، کیفیت اجرا و الگوی بارگذاری قطعه وابسته است. در عمل، انتخاب نهایی سیم جوش ضد سایش یا پودر مناسب برای قطعات کوره بلند معمولاً پس از بررسی سوابق خرابی قطعات قبلی و اندازه‌گیری نرخ سایش در کمپین‌های پیشین انجام می‌شود.

راهکارهای مهندسی جهت کنترل تخریب و افزایش دوام عملیاتی

مهار آثار مخرب ناشی از تنش‌های حرارتی در کوره بلند مستلزم اتخاذ رهیافت‌های یکپارچه در مراحل طراحی، فرایند اعمال و نگهداری تجهیزات است:

  • اعمال لایه‌های واسط بافر (Buffer Layers): استفاده از یک لایه آستنیتی سازگار میان فولاد پایه و پوشش سخت‌کاری شده نهایی، شیب تنش‌های برشی ناشی از اختلاف ضریب انبساط حرارتی را تلطیف می‌کند.
  • کنترل دمای پیش‌گرم و پاس‌های جوشکاری: اعمال دقیق سیکل‌های پیش‌گرم متناسب با ضخامت ورق و کنترل دمای بین‌پاسی مانع از تشکیل ریزساختارهای فوق‌شکننده در منطقه متأثر از حرارت می‌گردد.
  • حفاظت موضعی در برابر تابش حرارتی: تمهیدات فیزیکی نظیر ایزولاسیون حرارتی مناسب و دور نگه‌داشتن المان‌های جانبی مکانیکی و روانکاری از تابش مستقیم کوره، در کنار پایدارسازی رژیم دمایی لایه‌ها، ریسک شوک‌های دمایی پیش‌بینی‌نشده را کاهش می‌دهد.

به‌کارگیری هم‌زمان این راهکارها، احتمال بروز ترک‌های عمیق و ورقه شدن لایه را به میزان قابل توجهی کاهش می‌دهد. نکته مهم آن است که هیچ‌یک از این اقدامات به‌تنهایی کافی نیست و کیفیت نهایی حاصل هماهنگی میان انتخاب آلیاژ، طراحی ضخامت و دقت اجرای جوشکاری است.

پایش و بازرسی دوره‌ای لایه‌های سخت‌کاری در توقف‌های کوره

توقف‌های برنامه‌ریزی‌شده کوره بلند فرصتی ارزشمند برای ارزیابی وضعیت لایه‌های سخت‌کاری و تصمیم‌گیری درباره تعمیر یا تعویض قطعات است. یک برنامه بازرسی مؤثر معمولاً شامل مراحل زیر است:

  • بازدید چشمی الگوی ترک‌ها و تفکیک ترک‌های تنش‌زدای عرضی و منظم از ترک‌های شبکه‌ای و شاخه‌دار که نشانه خستگی حرارتی هستند.
  • آزمون مایع نافذ در نواحی مشکوک برای تشخیص ترک‌هایی که به خط ذوب یا فلز پایه رسیده‌اند.
  • اندازه‌گیری ضخامت باقی‌مانده لایه و سختی سطحی جهت تخمین نرخ سایش و عمر باقی‌مانده قطعه.
  • ثبت نتایج هر کمپین در سوابق نگهداری تا امکان مقایسه عملکرد آلیاژها و روش‌های اجرای مختلف فراهم شود.

تحلیل این داده‌ها در طول چند کمپین، مبنای مطمئنی برای بهینه‌سازی انتخاب آلیاژ و زمان‌بندی تعمیرات فراهم می‌کند. قطعاتی که ترک‌های آن‌ها هنوز به فلز پایه نرسیده است، معمولاً با برداشتن موضعی لایه آسیب‌دیده و سخت‌کاری مجدد قابل بازسازی هستند؛ در حالی که جدایش گسترده لایه، تعویض یا بازسازی کامل قطعات ضد سایش را ضروری می‌سازد.

سؤالات متداول درباره تنش حرارتی و سخت‌کاری در کوره بلند

در ادامه به چند پرسش رایج کارشناسان تعمیرات و نگهداری صنایع فولاد درباره رفتار لایه‌های سخت‌کاری در شرایط حرارتی کوره بلند پاسخ داده شده است.

آیا وجود ترک روی لایه سخت‌کاری همیشه نشانه خرابی است؟

خیر. در بسیاری از آلیاژهای پرکربن پایه کروم، ترک‌های عرضی منظم موسوم به ترک‌های تنش‌زدا به‌طور طبیعی پس از جوشکاری ایجاد می‌شوند و به آزادسازی تنش‌های پسماند کمک می‌کنند. ترک‌های شبکه‌ای، شاخه‌دار یا ترک‌هایی که به فلز پایه نفوذ کرده‌اند، نشانه خستگی حرارتی و خطر ورقه شدن هستند.

لایه بافر چه نقشی در دوام پوشش دارد؟

لایه بافر آستنیتی میان فولاد پایه و لایه سخت قرار می‌گیرد و به دلیل چقرمگی بالاتر، اختلاف انبساط حرارتی و تنش‌های برشی را در فصل مشترک تعدیل می‌کند. این لایه از نفوذ ترک‌های سطحی به فلز پایه نیز جلوگیری می‌کند.

چرا افزایش ضخامت لایه سخت‌کاری همیشه به عمر بیشتر منجر نمی‌شود؟

با افزایش ضخامت، تنش‌های پسماند و حرارتی در لایه افزایش می‌یابد و احتمال ورقه شدن بیشتر می‌شود. به همین دلیل، ضخامت بهینه باید متناسب با نوع آلیاژ، شدت شوک حرارتی و الگوی بارگذاری قطعه طراحی شود.

کدام آلیاژ برای صفحات محافظ گلویی کوره بلند مناسب‌تر است؟

برای این قطعات که هم‌زمان در معرض سایش شدید مواد شارژ و نوسانات دمایی قرار دارند، آلیاژهای پیچیده Fe-Cr-C حاوی نایوبیوم، وانادیوم، مولیبدن و تنگستن معمولاً تعادل مناسبی میان مقاومت سایشی و پایداری حرارتی ایجاد می‌کنند. در نواحی با دمای بالاتر، آلیاژهای پایه کبالت نیز گزینه مطرحی هستند.

جمع‌بندی نهایی

تنش‌های حرارتی ناشی از تغییرات متناوب دما و ناهمخوانی خواص ترمومکانیکی در کوره بلند، عاملی تعیین‌کننده در وقوع ترک‌های خستگی حرارتی و ورقه‌ورقه‌شدن لایه‌های سخت‌کاری به شمار می‌روند. مهار موفقیت‌آمیز این چالش مستلزم توازن میان سختی سایشی لایه و انعطاف‌پذیری حرارتی آن از طریق گزینش متالورژیکی آلیاژهای کمپلکس یا سوپرآلیاژهای پایه کبالت/نیکل و استفاده از لایه‌های بافر مهندسی‌شده است؛ امری که پایداری قطعات را در برابر فرسایش ترکیبی تضمین کرده و از توقف‌های ناخواسته خط تولید آهن خام جلوگیری می‌نماید.
