در فرآیندهای انتقال مواد فله در صنایع معدنی، فولادسازی، سیمان و پایانه‌های باربری، ایمن‌سازی محیط کار پرسنل با نصب شبکه سوئیچ‌های توقف اضطراری طنابی به عنوان حیاتی‌ترین سپر دفاعی برای حفاظت از جان اپراتورها و جلوگیری از آسیب‌های فاجعه‌بار مکانیکی شناخته می‌شود. نوارنقاله‌ها تجهیزاتی پیوسته، طویل و پرقدرت هستند که دسترسی به آنها در سراسر طول گالری یا مسیر انتقال میسر است؛ از این رو اجرای راهکارهای جامع ایمنی نوارنقاله نیازمند مکانیزمی است که به هر فرد حاضر در هر نقطه از مسیر، امکان قطع فوری محرک خط را بدون اتلاف وقت بدهد. هرگونه حادثه گیرکردن البسه یا اندام پرسنل در قطعات دوار، علاوه بر خطرات جانی جبران‌ناپذیر، هزینه‌های سنگین توقف ناخواسته و تعمیرات بحرانی به بار می‌آورد.

اصول عملکرد و مکانیزم سوئیچ‌های توقف اضطراری طنابی

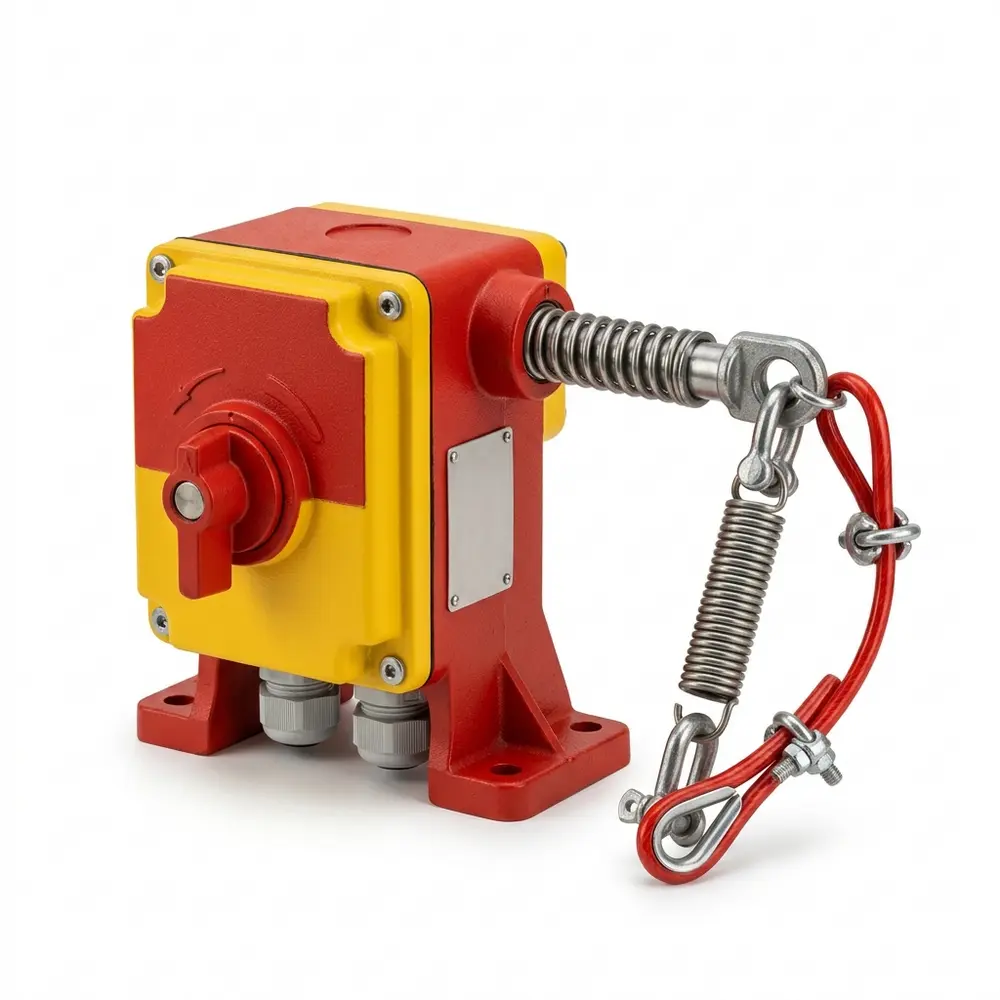

یک سوئیچ توقف اضطراری طنابی صنعتی (Pull-Wire Emergency Stop Switch) صرفاً یک کلید قطع ساده نیست، بلکه سیستمی دوطرفه و خودنگهدار با الزامات ایمنی سخت‌گیرانه است. مکانیزم عملکردی این تجهیزات بر دو اصل فیزیکی مستقل استوار است:

• تریپ ناشی از کشش طناب (Pull Action): زمانی که اپراتور طناب کشیده شده در امتداد نوارنقاله را در هر راستایی بکشد، نیروی وارده بر فنر بادامک داخلی سوئیچ غلبه کرده و کنتاکت‌های قطع مدار (NC با عملکرد باز شدن قطعی) در کسری از ثانیه باز می‌شوند.
• تریپ ناشی از شل شدن یا پاره شدن طناب (Slack/Broken Rope Detection): سیستم مجهز به فنرهای تعادل کششی کالیبره‌شده است. در شرایط عادی، طناب تحت کشش مکانیکی از پیش تنظیم‌شده قرار دارد. اگر طناب بریده شود، اتصالات آن جدا گردند یا جسمی روی آن سقوط کند و کشش طناب از حد آستانه افت کند، سوئیچ بلافاصله واکنش نشان داده و سیستم انتقال را خاموش می‌کند.
• قفل مکانیکی و بازنشانی دستی (Latching & Manual Reset): مطابق ضوابط استاندارد ایمنی بین‌المللی، پس از فعال شدن سوئیچ، اهرم داخلی در وضعیت خاموش قفل شده و هرگز نباید با کشیدن مجدد طناب یا بازگشت فیزیکی به حالت اولیه، موتور به صورت خودکار روشن شود. بازگشت به چرخه کار منوط به بازدید میدانی اپراتور و چرخاندن دستی اهرم ریست سوئیچ است.

مشخصات فنی و استاندارد تجهیزات حفاظتی Kiepe

شرکت توان پایش ماد به عنوان تأمین‌کننده و پشتیبان تخصصی تجهیزات حفاظتی و کنترلی نوارنقاله‌ها، سوئیچ‌های شرکت کیپه (Kiepe Elektrik) آلمان را برای صنایع سنگین کشور مهندسی و پیشنهاد می‌کند. این ادوات با استانداردهای DIN EN ISO 13850 و IEC 60947-5-5 تطابق کامل داشته و قابلیت دستیابی به بالاترین سطوح عملکرد ایمنی (Performance Level d و e) را در زنجیره فرمان دارا هستند.

سوئیچ‌های طنابی کیپه در سری‌های متنوعی تولید می‌شوند تا پاسخگوی شرایط خشن صنعتی باشند:

• سری HEN: دارای بدنه آلومینیومی مستحکم و مقاوم به خوردگی با درجه حفاظت IP66 و IP67 که عملکرد دوطرفه را تا پوشش ۲ در ۵۰ متر (مجموعاً ۱۰۰ متر پوشش با یک سوئیچ) فراهم می‌سازد.
• سری NTS: با بدنه غیرفلزی مهندسی (پلیمر فشرده)، گزینه‌ای مناسب برای محیط‌های مرطوب، اسیدی و پتروشیمی با مقاومت در برابر پاشش مواد خورنده.
• سری SEG: مجهز به محفظه چدنی سنگین برای خشن‌ترین شرایط معدنی، خردایش و فولادسازی با پوشش رنگ پلی‌اورتان ضدسایش.
• مدل‌های ضدانفجار ATEX: سری‌های دارای گواهینامه ضد انفجار، طراحی‌شده برای نواحی زون ۲۱ و ۲۲ مانند انبارهای زغال‌سنگ و سیلوهای غبارزا که وجود اتمسفر قابل اشتعال الزامات ایمنی ویژه‌ای می‌طلبد.

الزامات مهندسی جانمایی، فاصله پایه‌ها و رگلاژ طناب

دستیابی به عملکرد بدون نقص در شبکه طنابی، مستلزم محاسبات دقیق هندسی و مکانیکی است. خطاهای رایج در تنظیم کشش یا فاصله تکیه‌گاه‌ها می‌تواند به تریپ کاذب ناشی از باد و تغییرات دما، یا مهار نامناسب و کار نکردن سوئیچ در لحظه حادثه منجر گردد.

در طراحی و پیاده‌سازی شبکه طنابی رعایت پارامترهای زیر الزامی است:

• جانمایی سوئیچ و طول دهانه: در سوئیچ‌های دوطرفه، تجهیز دقیقاً در میانه طول تحت پوشش نصب می‌شود. طول مجاز هر بازوی طناب بسته به مدل انتخابی بین ۵۰ تا حداکثر ۱۰۰ متر در نظر گرفته می‌شود.
• فاصله پایه‌های هدایت طناب (Eyebolts): طناب روکش‌دار فولادی باید از داخل چشمی‌های راهنما عبور داده شود. حداکثر فاصله بین پایه‌های عبور طناب نباید از ۲٫۵ تا ۳٫۵ متر فراتر رود تا از شکم دادن طناب و افتادگی آن جلوگیری شده و اصطکاک بازدارنده حین کشیدن ایجاد نشود.
• تجهیزات تنظیم کشش: استفاده از مهارکش‌های استاندارد (Turnbuckles) و فنرهای کششی انتهایی (Tension Springs) برای هر بازو ضروری است تا امکان متوازن‌سازی نشانگر موقعیت اهرم سوئیچ فراهم گردد.
• جبران انبساط و انقباض دمایی: نوسانات دمای شب و روز در محوطه‌های روباز معدنی می‌تواند طول طناب فولادی را تغییر دهد. رگلاژ اولیه باید در دمای میانه محیطی صورت پذیرد تا جمع شدن طناب در سرمای زمستان تریپ کاذب ایجاد نکرده و انبساط تابستانه نیز کورس کشش را بی‌اثر نکند.

یکپارچه‌سازی در شبکه کنترل و مانیتورینگ نوار نقاله

سوئیچ‌های توقف اضطراری طنابی معمولاً به صورت حلقه‌های سری با نظارت دائم رله‌های ایمنی (Safety Relay) یا ماژول‌های Safety PLC پیکربندی می‌شوند. در نوارنقاله‌های طولانی چندصد متری، یافتن محل دقیق سوئیچ تحریک‌شده میان ده‌ها ایستگاه نصب‌شده می‌تواند دقایق طولانی زمان ببرد که منجر به اتلاف ظرفیت خط و افزایش زمان توقف می‌شود.

برای حل این چالش، سوئیچ‌های پیشرفته به ماژول‌های باس آدرس‌پذیر (نظیر پروتکل‌های شبکه صنعتی AS-Interface یا Profisafe) مجهز می‌شوند که موقعیت دقیق سوئیچ فعال‌شده را به سیستم مانیتورینگ مرکزی و اسکادا ارسال می‌کنند. همچنین بهره‌گیری از چراغ‌های سیگنال LED محلی با وضوح بالا بر روی درپوش سوئیچ، به تیم‌های بازرسی و گشت‌زنی اجازه می‌دهد تا در تاریکی گالری‌ها و مسیرهای طولانی، نقطه رخداد حادثه را بلافاصله شناسایی و ایمن‌سازی کنند.

جمع‌بندی نهایی

استقرار شبکه استاندارد سوئیچ‌های توقف اضطراری طنابی، شرطی غیرقابل چشم‌پوشی در ارتقای شاخص‌های بهداشت، ایمنی و محیط زیست (HSE) در مجاورت ادوات انتقال مواد فله است. به کارگیری تجهیزات صنعتی مطمئن، رعایت مهندسی فواصل ساپورت‌ها، استفاده از متعلقات استاندارد فولادی روکش‌دار و برنامه‌ریزی برای آزمون‌های کشش دوره‌ای، ریسک بروز سوانح انسانی را به کمترین میزان کاهش داده و تداوم ایمن عملیات تولید را تضمین می‌کند.
