در سیستمهای انتقال مواد فله در کارخانجات فولاد، سیمان و معادن، تفاوت سوئیچهای ایمنی یکطرفه و دوطرفه نوار نقاله در کاتالوگ کیپه از مهمترین مباحث مهندسی در جانمایی تجهیزات توقف اضطراری به شمار میرود. شرکت کیپه (Kiepe Elektrik) آلمان، به عنوان سازنده معتبر ادوات سوئیچینگ حفاظتی، کلیدهای قطع اضطراری طنابی را در دو پیکربندی عملکردی یکطرفه (Single-Side) و دوطرفه یا متقارن (Double-Side) طراحی کرده است تا پوشش حفاظتی کامل و پیوستهای در امتداد نوار نقاله فراهم شود. بررسی دقیق تفاوتهای مکانیکی و الکتریکی این دو گروه، امکان انتخابی بهینه و ایمن را در خطوط صنعتی میسر میسازد.
مفهوم سوئیچهای طنابی یکطرفه و دوطرفه در کاتالوگ کیپه

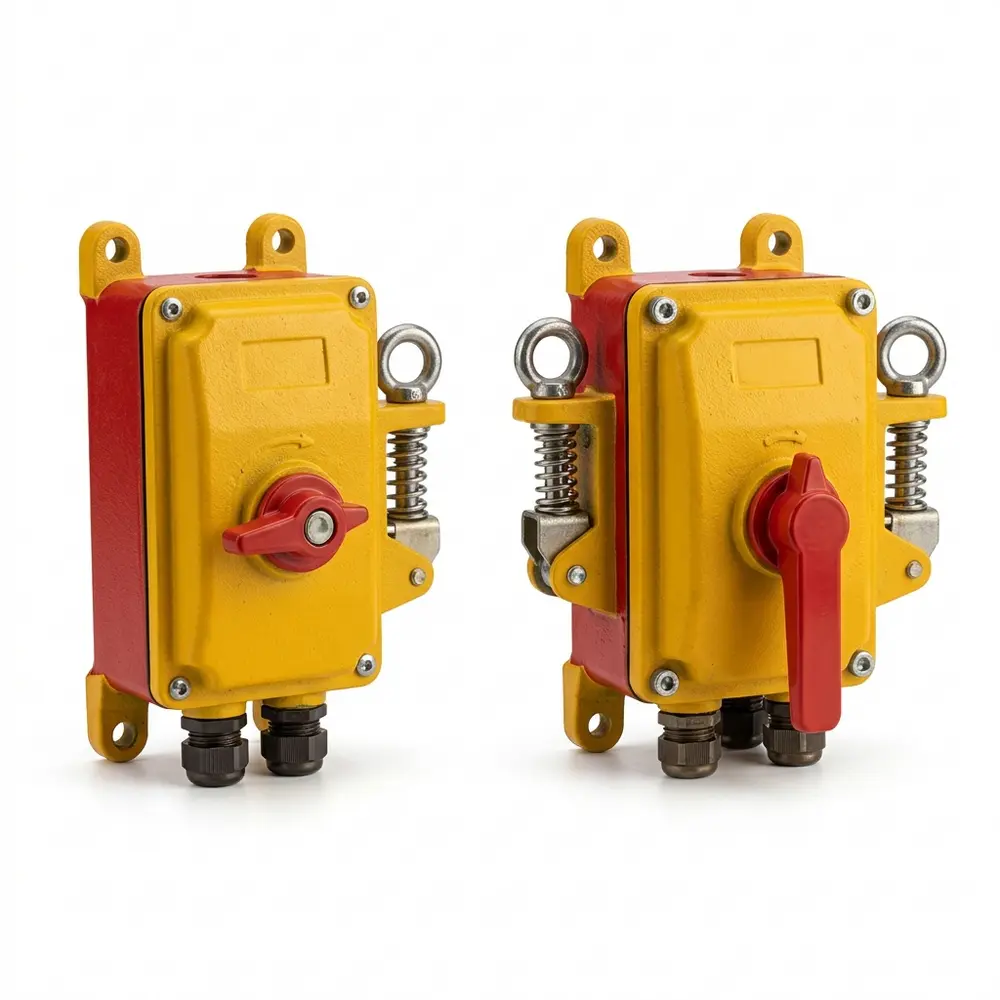

در کاتالوگ تجهیزات ایمنی نوارنقاله کیپه، اصطلاح یکطرفه و دوطرفه مستقیماً به نقطه اتصال سیم بکسل تحریککننده به اهرم سوئیچ اشاره دارد. در سوئیچهای یکطرفه، سیم بکسل فولادی با روکش محافظ تنها از یک سمت به اهرم یا شفت محرک متصل شده و سمت دیگر آن در فاصله معین به یک تکیهگاه مهاربندی (Anchor) بسته میشود. در مقابل، در سوئیچهای دوطرفه، اهرم سوئیچ در مرکز قرار داشته و دو رشته سیم بکسل به طور همزمان و متقارن از دو جهت مخالف به آن متصل میشوند.
تفکیک این مفهوم از سوئیچهای انحراف نوار (Belt Misalignment Switches) اهمیت بالایی دارد؛ زیرا سوئیچهای انحراف مسیر با زاویه لغزش دو مرحلهای روی لبههای تسمه عمل میکنند، در حالی که سوئیچهای مورد بحث در اینجا، سیستمهای کششی طنابی برای توقف اضطراری دستی و خودکار در صورت رخداد حادثه هستند.
بررسی ساختار مکانیکی و مکانیزم مانیتورینگ طناب
سوئیچهای طنابی کیپه مجهز به بادامکهای قفلکننده مکانیکی و کنتاکتهای سوئیچینگ با عملکرد اجباری (Positive Break Contacts) هستند. تفاوت اصلی ساختار داخلی مدلهای یکطرفه و دوطرفه در طراحی سیستم بازگشت فنری و کنترل شلشدگی سیم (Slack-line Detection) نهفته است:
- سیستم یکطرفه: نیروی کشش طناب توسط یک فنر مهار انتهایی در انتهای خط متعادل میشود. با کشیدن طناب توسط اپراتور یا پاره شدن سیم، تعادل برهم خورده و سوئیچ فرمان قطع را به مدار کنترل ارسال میکند.
- سیستم دوطرفه متقارن: اهرم مرکزی در حالت آمادهبهکار توسط کشش متوازن دو فنر در هر دو سمت در وضعیت پایدار تعادل قرار دارد. کشیده شدن سیم بکسل از هر طرف یا بریده شدن هر یک از سیمها، نامتقارنی در بار کششی ایجاد کرده و شفت را برای باز کردن کنتاکتهای اضطراری میچرخاند.
در هر دو نوع، پس از عملکرد سوئیچ، اهرم در حالت قطع قفل میشود و تا زمانی که اپراتور بهصورت دستی آن را ریست نکند، نوار نقاله دوباره راهاندازی نمیشود. این ویژگی تضمین میکند که پیش از راهاندازی مجدد، علت توقف اضطراری در محل بررسی شود.
طول تحت پوشش، مدیریت انبساط حرارتی و کابلکشی
انتخاب بین سوئیچ یکطرفه و دوطرفه اثر مستقیمی بر مشخصات اجرایی پروژه دارد:
- طول خط تحت پوشش: مدلهای دوطرفه کیپه معمولاً قادرند مسافتی معادل دو برابر یک سوئیچ یکطرفه را پوشش دهند، زیرا سیمکشی از دو طرف سوئیچ منشعب میشود. برای مثال، اگر در یک مدل استاندارد طول کشش هر سمت حداکثر ۵۰ متر باشد، یک سوئیچ دوطرفه مستقر در مرکز تا ۱۰۰ متر طول نوار نقاله را مانیتور میکند، در حالی که مدل یکطرفه تنها برای مسافت ۵۰ متر از یک پایانه کاربرد دارد.
- رفتار در برابر انبساط حرارتی: تغییرات فصلی دما در معادن و خطوط روباز باعث تغییر طول طناب فولادی میشود. در مدلهای دوطرفه متقارن، اگر هر دو سمت شرایط دمایی یکسانی داشته باشند، انقباض و انبساط متقارن میتواند به پایدار ماندن نقطه تعادل کمک کند، هرچند تنظیم دقیق کشش اولیه در هر دو سیستم ضروری است.
- حجم کابلکشی و زیرساخت الکتریکی: استفاده از سوئیچهای دوطرفه تعداد نقاط سنسورینگ فعال را در طول مسیر کاهش میدهد. کاهش تعداد سوئیچها منجر به کاهش جعبههای تقسیم (Junction Box)، لولهکشی و کابلکشی مدار کنترل میگردد، هرچند هزینه خرید سوئیچهای متقارن ممکن است اندکی متفاوت باشد.
خلاصه تفاوتهای اصلی سوئیچهای طنابی یکطرفه و دوطرفه در جدول زیر آمده است:
| معیار | سوئیچ یکطرفه | سوئیچ دوطرفه |
| اتصال طناب |
از یک سمت اهرم |
از هر دو سمت اهرم |
| طول تحت پوشش |
یک دهانه از سوئیچ |
تقریباً دو برابر یکطرفه |
| مهار انتهای طناب |
فنر مهار در انتهای خط |
کشش متوازن دو فنر در دو سمت |
| تعداد سوئیچ در مسیر طولانی |
بیشتر |
کمتر و کابلکشی کمتر |
| کاربرد مناسب |
ابتدا و انتهای نوار و مسیرهای کوتاه |
مسیرهای طولانی پیوسته |
طول مجاز طناب در هر مدل متفاوت است و باید از کاتالوگ همان مدل خوانده شود؛ برای مثال، سوئیچ PAS کیپه برای طول طناب تا ۶۰ متر و سوئیچ ضد انفجار SEG EX برای طول طناب تا ۱۰۰ متر معرفی شدهاند. انواع سوئیچ قطع کن طنابی را میتوانید در دستهبندی محصولات مشاهده کنید.
معیارهای مهندسی در انتخاب نوع سوئیچ
تصمیمگیری برای نصب تجهیزات یکطرفه یا دوطرفه کیپه باید بر اساس تحلیل ویژگیهای فیزیکی نوار نقاله و شرایط محیطی اتخاذ شود:
- نقاط انتهایی خطوط و فواصل کوتاه: در ابتدا و انتهای کانوایرها، شوتهای بارریزی یا نقالههایی با طول کمتر از ۵۰ متر، سوئیچهای یکطرفه به دلیل سادگی نصب و مهار پایانی گزینه مناسبتری هستند.
- مسیرهای طولانی پیوسته: در خطوط انتقال طولانی در صنایع فولاد و سیمان، استفاده از سوئیچهای دوطرفه در فواصل میانی به دلیل کاهش تعداد تجهیزات و بهینهسازی مسیر کابلکشی ترجیح داده میشود.
- مسیرهای دارای شکست و قوس: در کانوایرهایی که دارای شکستهای افقی یا موانع سازهای هستند، ممکن است امکان امتداد سیم بکسل در دو جهت وجود نداشته باشد که در این حالت پیکربندی یکطرفه توصیه میشود.
در هر حالت، فاصله پایهها و حلقههای راهنمای طناب، ارتفاع نصب طناب نسبت به مسیر تردد نفرات و تنظیم کشش اولیه باید طبق دستورالعمل سازنده انجام شود تا طناب در تمام طول مسیر بهراحتی در دسترس باشد و با کشش در هر نقطه، سوئیچ بهطور قطعی عمل کند. استفاده از تجهیزات نصب استاندارد مانند طناب با روکش رنگی قابل رؤیت، کلمپها، حلقهها و فنرهای مهار، بخشی از اجرای صحیح سیستم است.
سؤالات متداول درباره سوئیچهای طنابی یکطرفه و دوطرفه
در این بخش به پرسشهای رایج کارشناسان ایمنی و برق درباره انتخاب سوئیچهای قطع کن طنابی یکطرفه و دوطرفه پاسخ دادهایم.
تفاوت اصلی سوئیچ طنابی یکطرفه و دوطرفه چیست؟
در سوئیچ یکطرفه طناب فقط از یک سمت به اهرم متصل است، اما در سوئیچ دوطرفه طناب از هر دو سمت متصل میشود و طول بیشتری از مسیر را پوشش میدهد.
کدام نوع برای نوار نقالههای طولانی مناسبتر است؟
سوئیچ دوطرفه؛ زیرا با تعداد کمتر سوئیچ، طول بیشتری از مسیر را پوشش میدهد و کابلکشی را کاهش میدهد.
آیا سوئیچ پس از عملکرد خودبهخود ریست میشود؟
خیر؛ اهرم در حالت قطع قفل میشود و تا ریست دستی توسط اپراتور، نوار نقاله دوباره راهاندازی نمیشود.
اگر طناب پاره شود چه اتفاقی میافتد؟
تعادل فنرها به هم میخورد و سوئیچ فرمان قطع را صادر میکند؛ بنابراین پارگی طناب نیز باعث توقف ایمن نوار میشود.
طول مجاز طناب هر سوئیچ چگونه مشخص میشود؟
از کاتالوگ همان مدل؛ طول مجاز در مدلهای مختلف متفاوت است و نباید از مقدار اعلامشده سازنده بیشتر شود.
جمعبندی نهایی
شناخت تفاوتهای بنیادین میان سوئیچهای ایمنی یکطرفه و دوطرفه نوار نقاله در کاتالوگ کیپه آلمان به مهندسان طراح این امکان را میدهد که با توجه به طول کانوایر، شرایط آبوهوایی و معماری کابلکشی، بهینهترین پیکربندی حفاظتی را پیادهسازی کنند. در حالی که سوئیچهای یکطرفه گزینهای ساده و مطمئن برای فواصل کوتاه و سر و ته خطوط هستند، سوئیچهای دوطرفه با تقسیم متقارن کشش و پوشش طولهای بلندتر، نقش موثری در کاهش هزینههای سیمکشی و بهینهسازی نقاط بازرسی ایفا میکنند.
