در تأسیسات صنعتی سنگین نظیر نیروگاههای حرارتی و کارخانههای فولادسازی، تخلیه سریع و پیوسته سوخت یا مواد خام معدنی از طریق سامانههای واگنتخلیهکن (Wagon Tippler) انجام میگیرد. کاربرد سوئیچهای حد نهایی (Limit Switches) در مکانیزمهای تخلیه واگن به عنوان بخش بنیادین لایه حفاظت الکترومکانیکی شناخته میشود که با کنترل دقیق کورس حرکتی گهواره دوار، سیستمهای قفلکننده و هماهنگی با خطوط انتقال، مانع از بروز سوانح ویرانگر سازهای میگردد. رعایت اصول ایمنی نوارنقاله و مکانیزمهای بارریز در این تجهیزات، وابستگی کاملی به دریافت بیدرنگ فیدبکهای موقعیت قطعی دارد.
نقش حیاتی لیمیتسوئیچها در عملکرد ایمن سامانههای تخلیه واگن

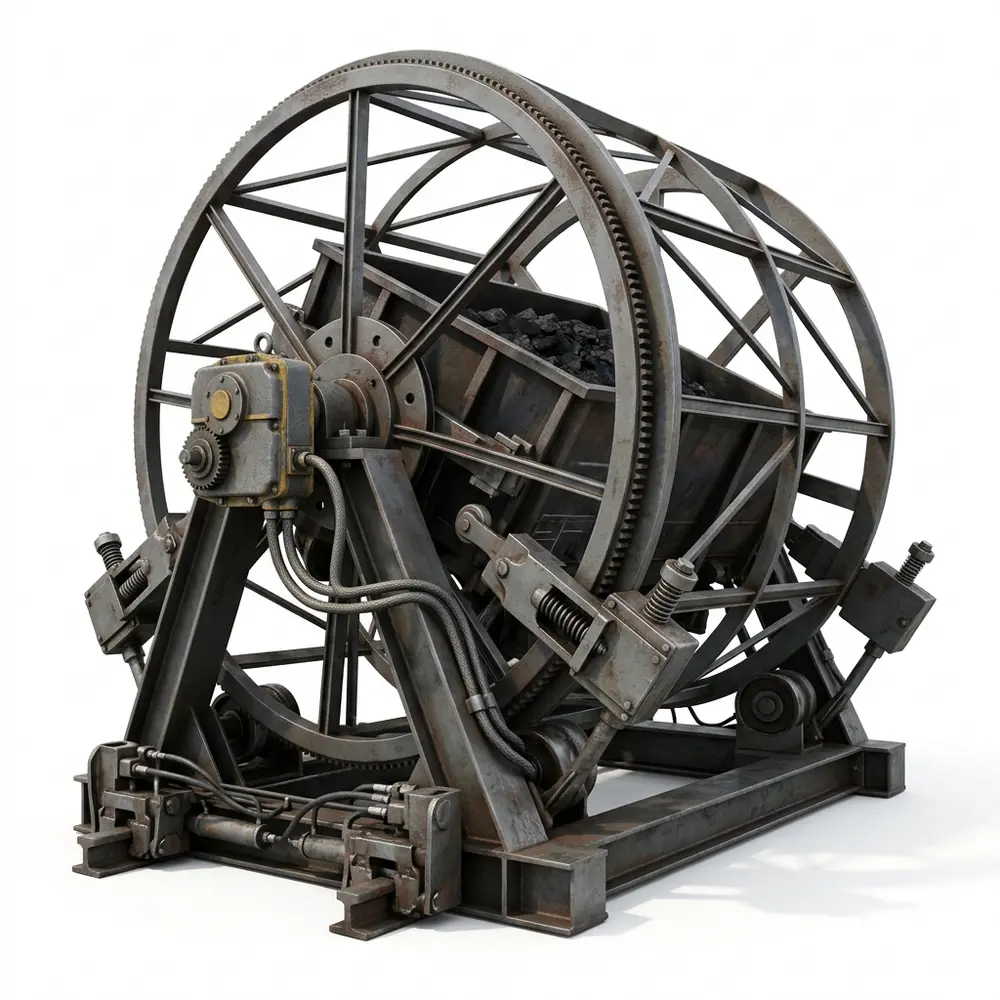

مکانیزمهای تخلیه واگن شامل گهواره دوار (Cradle)، بازوی مانور و پیشران واگن (Side Arm Charger)، کلمپهای مهارکننده هیدرولیکی یا مکانیکی و هاپرهای تحتانی هستند. ورود واگن باری پر به داخل گهواره و واژگونسازی آن تا زوایای فراتر از ۱۴۰ درجه، گشتاورها و بارهای دینامیکی عظیمی پدید میآورد. سوئیچهای حد نهایی در این چرخه به عنوان حسگرهای تعیین موقعیت نهایی و میانی عمل میکنند تا توالی حرکت با دقت میلیمتری هدایت شود.
اگر لیمیتسوئیچهای کنترل موقعیت به درستی عمل نکنند، خطراتی چون اعمال دوران پیش از مهار کامل واگن، واژگونی واگن از ریل، برخورد بازوی شارژر با سازه و اعمال فشار بیش از حد کورس به سیلندرهای هیدرولیک رخ میدهد. این حسگرها اطلاعات بحرانی را به کنترلکنندههای منطقی قابل برنامهریزی ارسال میکنند تا توالی قفلها و حرکت دورانی بدون ریسک مکانیکی انجام پذیرد.
انواع لیمیتسوئیچ در بخشهای مکانیکی و دورانی واگنتخلیهکن
بسته به موقعیت استقرار، لرزشهای سازهای و میزان آلودگی محیطی، انواع مختلفی از لیمیتسوئیچها در سامانه تخلیه واگن به کار گرفته میشوند:
- سوئیچهای بادامکی دورانی (Geared Cam Rotary Limit Switches): این تجهیزات مستقیماً یا با واسطه مکانیزم زنجیر و چرخدنده به محور اصلی دوران گهواره متصل میشوند. بادامکهای تنظیمپذیر این سوئیچ، نقاط کاهش سرعت، زاویه نهایی تخلیه و زاویه بازگشت به موقعیت صفر درجه (Home Position) را مشخص میسازند.
- سوئیچهای اهرمی مکانیکی سنگینکار (Heavy-Duty Roller Lever Switches): مجهز به غلتکهای فولادی سختکاریشده و محفظه چدنی مقاوم هستند که حضور فیزیکی واگن روی ریل گهواره و همراستایی ریل متحرک با خط ریل ثابت کارخانه را تایید میکنند.
- سوئیچهای ایمنی با مکانیزم قطع مستقیم (Positive Opening): بر پایه استاندارد IEC 60947-5-1، کنتاکتهای حفاظتی این سوئیچها وابسته به فنر داخلی نبوده و با نیروی فیزیکی بازو جدا میشوند. این تجهیزات در مدار حد کورس نهایی اضطراری چرخش (Ultimate Over-Rotation Limit) نصب شده و در صورت فرار از کنترل، برق الکتروموتور محرک را بیدرنگ قطع میکنند.
- سنسورهای القایی بدون تماس با بدنه استنلساستیل: برای پایش نشست پد کلمپهای بالایی بر بدنه واگن و اطمینان از فشرده شدن ایمن واگن پیش از صدور مجوز حرکت دورانی استفاده میشوند.
در انتخاب لیمیتسوئیچ برای این مکانیزمها، جنس بدنه، درجه حفاظت، تعداد کنتاکتها و امکان تنظیم زاویه عملکرد اهمیت زیادی دارد. نمونههایی از لیمیتسوئیچهای کیپه آلمان در جدول زیر آمده است:
| مدل | بدنه | ویژگی شاخص |
| VG |
آلومینیومی مقاوم |
زاویه عملکرد ثابت و کنتاکتهای SPDT |
| HER |
آلومینیومی |
تا ۴ کنتاکت SPDT و زاویه عملکرد قابل تنظیم |
| REL |
چدنی مقاوم |
۴ کنتاکت SPDT برای شرایط کاری سنگین |
در محیط واگنتخلیهکن که گرد و غبار شدید، لرزش و ضربه وجود دارد، بدنههای فلزی مقاوم و امکان تنظیم دقیق زاویه عملکرد، قابلیت اطمینان سیستم را افزایش میدهند. مشخصات کامل این مدلها را میتوانید در دستهبندی لیمیت سوئیچ مشاهده کنید.
اینترلاکهای ایمنی عملکردی و ارتباط با خطوط نوارنقاله
مکانیزم تخلیه واگن جزیرهای مستقل از زنجیره انتقال مواد نیست، بلکه خوراکدهنده اصلی هاپر دریافت و نوارنقالههای زیرین به شمار میرود. لیمیتسوئیچها حلقه پیوند مدارهای اینترلاک منطقی (Interlocking Matrix) میان سیستم تخلیه و سیستم انتقال هستند:
- توقف در صورت پر بودن هاپر: در صورتی که هاپر تحتانی به تراز بیشینه برسد یا فیدر خروجی مسدود شود، لیمیتسوئیچ موقعیت ریزش، مجوز شروع سیکل دوران بعدی را لغو میکند.
- اینترلاک با مدار توقف اضطراری نوارنقاله: در صورت فعال شدن کلیدهای قطع اضطراری طنابی (Pull-wire) یا بروز خطای انحراف تسمه در نوارنقاله تخلیه، چرخه واگنتخلیهکن در هر نقطهای از حرکت باشد به حالت آمادهباش یا توقف کنترلشده منتقل میشود تا از سرریز و انباشت فاجعهبار مواد جلوگیری به عمل آید.
- پایش وضعیت کلمپها: تا زمانی که سوئیچهای حد کورس کلمپهای مهارکننده تایید نکنند که واگن با نیروی مجاز تثبیت شده است، رلههای ایمنی اجازه فعال شدن درایو چرخش را صادر نخواهند کرد.
برای اطمینان از عملکرد صحیح این اینترلاکها، لیمیتسوئیچها باید بهصورت دورهای تست عملکردی شوند و محل نصب آنها در برابر ضربه مستقیم مواد و تجمع گرد و غبار محافظت شود. همچنین در مدارهای ایمنی، استفاده از کنتاکتهای NC (بسته در حالت عادی) رایج است تا قطع سیم یا خرابی سوئیچ، بهجای نادیده ماندن، باعث توقف ایمن سیستم شود.
الزامات محیطهای غبارآلود و استانداردهای حفاظتی ATEX
تخلیه بارهایی نظیر زغالسنگ در تأسیسات جانبی نیروگاهها غبارهای غلیظ و قابل اشتعالی در فضا آزاد میکند. تشکیل مخلوط غبار زغال و هوا محیط را در زمره نواحی پرخطر مستعد انفجار قرار میدهد. به همین دلیل، سوئیچهای حد نهایی نصبشده در مجاورت گهواره و دهانه هاپر باید دارای گواهینامه معتبر ضدانفجار (مانند ATEX Dust) و درجه نفوذناپذیری فیزیکی بالا (حداقل IP66 یا IP67) باشند.
جرقه ناشی از باز و بسته شدن کنتاکتها در یک محفظه معمولی میتواند به احتراق آنی غبار منجر شود. از این رو سوئیچهای مورد استفاده در این زونها با ساختار محفظه ضدانفجار (Flameproof یا Dust Ignition Protection) طراحی میشوند تا ایمنی کامل سایت صنعتی تضمین گردد.
سؤالات متداول درباره لیمیتسوئیچ در واگنتخلیهکن
در این بخش به پرسشهای رایج کارشناسان برق و ایمنی درباره کاربرد لیمیتسوئیچها در سامانههای تخلیه واگن پاسخ دادهایم.
لیمیتسوئیچ در واگنتخلیهکن چه وظیفهای دارد؟
موقعیت گهواره، بازوی شارژر و کلمپها را کنترل میکند و مجوز مراحل بعدی تخلیه را فقط در موقعیت ایمن صادر میکند.
سوئیچ بادامکی دورانی چه کاربردی دارد؟
به محور دوران گهواره متصل میشود و نقاط کاهش سرعت، زاویه نهایی تخلیه و بازگشت به موقعیت صفر را مشخص میکند.
چرا در مدارهای ایمنی از کنتاکت NC استفاده میشود؟
زیرا در صورت قطع سیم یا خرابی سوئیچ، مدار باز شده و سیستم بهصورت ایمن متوقف میشود.
لیمیتسوئیچ چگونه با نوار نقالههای زیر هاپر هماهنگ میشود؟
از طریق اینترلاکهای منطقی؛ برای مثال در صورت پر بودن هاپر یا توقف فیدر، مجوز شروع سیکل تخلیه صادر نمیشود.
هر چند وقت یک بار باید لیمیتسوئیچها را تست کرد؟
تست عملکردی دورهای طبق برنامه نگهداری و پس از هر تعمیر مکانیکی در محل نصب سوئیچ توصیه میشود.
جمعبندی نهایی
استفاده از سوئیچهای حد نهایی در مکانیزمهای تخلیه واگن، اساسیترین لایه ایمنی الکترومکانیکی برای مهار بارهای دینامیکی سنگین و حفظ سلامت سازه و تجهیزات جانبی است. ترکیب مهندسی سوئیچهای بادامکی دورانی، سنسورهای قطع مستقیم کورس اضطراری و اینترلاکهای ایمن با نوارنقالههای خروجی، امکان تخلیه بدون حادثه، حفاظت از واگنها و پایداری عملکرد پیوسته خطوط انتقال مواد فله را در محیطهای صنعتی و غبارآلود تضمین مینماید.
