در فرایندهای متالورژی استخراجی و زنجیره تولید آهن خام، بررسی تأثیر تنش‌های حرارتی بر عملکرد لایه‌های سخت‌کاری شده در کوره بلند یکی از ارکان کلیدی مهندسی سطح جهت حفظ پایداری قطعات حساس به شمار می‌رود. قطعات بخش بالایی کوره نظیر صفحات محافظ گلویی (Throat Armor Plates)، زنگ و قیف شارژ مواد و شوت‌های توزیع بار، به‌طور هم‌زمان در معرض سایش سایشی سنگین ناشی از فرود کک و گندله سنگ‌آهن و شوک‌های متوالی دمایی حاصل از گازهای خروجی داغ احیایی قرار دارند. استفاده از فناوری‌های سختکاری سطحی اگرچه مقاومت سایشی را به شکل چشمگیری افزایش می‌دهد، اما رفتار پوشش تحت گرادیان‌های دمایی شدید تعیین‌کننده دوام نهایی قطعه در کمپین‌های طولانی‌مدت بهره‌برداری است.

منشأ و ماهیت تنش‌های حرارتی در تجهیزات کوره بلند

تنش‌های حرارتی درون لایه‌های سخت‌کاری اعمال‌شده در کوره بلند ناشی از سه عامل فیزیکی و ترمومکانیکی مشخص هستند:

• شوک حرارتی متناوب: ورود دوره‌ای مواد شارژ سرد با دمای محیط و برخورد آن با گازهای داغ فرایندی که دمای آن‌ها بسته به موقعیت کوره بین ۳۰۰ تا بیش از ۸۰۰ درجه سلسیوس متغیر است، شیب‌های دمایی شدیدی در لایه‌های سطحی پدید می‌آورد.
• ناهمخوانی ضریب انبساط حرارتی (Δα): تفاوت چشمگیر ضریب انبساط حرارتی میان لایه سخت آلیاژی (نظیر کاربیدهای کروم یا سوپرآلیاژها با ضریب حدود ۱۰ تا ۱۶ ضرب‌در ۱۰ به توان منفی ۶ بر کلوین) و فولاد ساختمانی زیرلایه (نظیر فولادهای کربنی و منگنزی با ضریب حدود ۱۱ تا ۱۲ ضرب‌در ۱۰ به توان منفی ۶ بر کلوین) باعث ایجاد تنش‌های برشی مستمر در خط ذوب می‌شود.

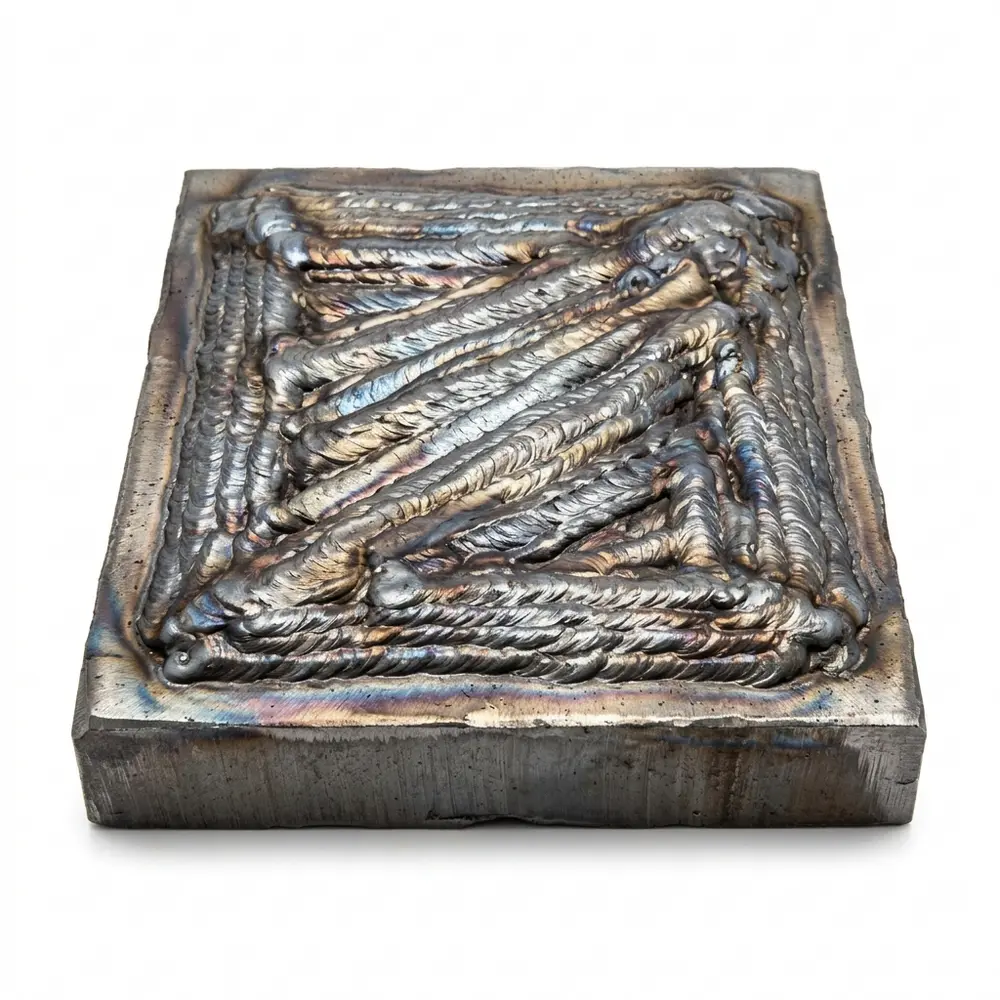

• تنش‌های پسماند ناشی از جوشکاری: انقباض محدودشده حین انجماد حوضچه مذاب در روش‌های سخت‌کاری جوشی، تنش‌های کششی پسماند در ابعاد نزدیک به تنش تسلیم ایجاد می‌کند که با بارگذاری‌های حرارتی در حین کار تقویت می‌گردد.

مکانیزم‌های تخریب لایه‌های سخت‌کاری تحت گرادیان حرارتی

ترکیب تنش‌های مکانیکی و چرخه‌های حرارتی پیوسته به چند الگوی تخریب مشخص در لایه‌های سخت‌کاری ختم می‌شود. تمایز میان ترک‌های تنش‌زدای طبیعی (Check Cracks) و ترک‌های ناشی از خستگی حرارتی نخستین گام در پایش وضعیت لایه‌ها است. در آلیاژهای هایپریوتکتیک پایه آهن-کروم-کربن، شکل‌گیری ترک‌های سطحی عمود بر امتداد گرده جوش پدیده‌ای متعارف است که به تخلیه تنش‌های انقباضی اولیه کمک می‌کند. با این حال، چنانچه گرادیان حرارتی تشدید شود، این ترک‌ها به سمت منطقه متأثر از حرارت (HAZ) نفوذ کرده و با اشاعه جانبی به یکدیگر می‌پیوندند.

با اتصال ترک‌های زیرسطحی، پدیده ورقه‌ورقه‌شدن (Spalling) رخ می‌دهد؛ به نحوی که تنش برشی اعمال‌شده بر فصل مشترک لایه سخت و فلز پایه از استحکام پیوند متالورژیکی فراتر رفته و قطعاتی از لایه زرهی در اثر ضربه ناشی از سقوط بار کنده می‌شوند. علاوه بر این، قرارگیری مداوم در دماهای بالاتر از ۵۰۰ درجه سلسیوس می‌تواند به بازپخت و نرم‌شدگی ماتریس مارتنزیتی و درشت‌شدن کاربیدهای اولیه منجر شود که افت مقاومت سایشی سازه را در پی دارد.

رفتار متالورژیکی آلیاژهای سخت‌کاری در مواجهه با خستگی حرارتی

انتخاب سیستم آلیاژی مناسب تأثیر بنیادینی بر مدیریت تنش‌های حرارتی ایفا می‌کند. آلیاژهای متعارف Fe-Cr-C اگرچه سختی بالا و مقاومت سایشی مطلوبی ارائه می‌دهند، اما به دلیل انعطاف‌پذیری محدود ماتریس در برابر شوک‌های حرارتی سنگین، مستعد ورقه شدن در ضخامت‌های بالا هستند. در مقابل، فرمولاسیون‌های کمپلکس حاوی عناصری نظیر نایوبیوم، وانادیوم، مولیبدن و تنگستن با تشکیل کاربیدهای فوق‌سخت MC و توزیع یکنواخت آن‌ها، پایداری ساختار را تا دمای حدود ۶۵۰ درجه سلسیوس حفظ کرده و با انکسار مسیر رشد ترک‌ها، مقاومت به خستگی حرارتی را به شکل محسوسی بهبود می‌بخشند.

در بخش‌هایی که شوک حرارتی شدید همراه با خطر فرسایش گازهای داغ وجود دارد، سوپرآلیاژهای پایه کبالت و پایه‌نیکل مزیت فنی بارزی نشان می‌دهند. فاز آستنیتی انعطاف‌پذیر به همراه ضرایب انبساط حرارتی نزدیک‌تر به فلز پایه، از تمرکز تنش‌های برشی در خط پیوند جلوگیری نموده و از لایه‌برداری پوشش ممانعت به عمل می‌آورد.

راهکارهای مهندسی جهت کنترل تخریب و افزایش دوام عملیاتی

مهار آثار مخرب ناشی از تنش‌های حرارتی در کوره بلند مستلزم اتخاذ رهیافت‌های یکپارچه در مراحل طراحی، فرایند اعمال و نگهداری تجهیزات است:

• اعمال لایه‌های واسط بافر (Buffer Layers): استفاده از یک لایه آستنیتی سازگار میان فولاد پایه و پوشش سخت‌کاری شده نهایی، شیب تنش‌های برشی ناشی از اختلاف ضریب انبساط حرارتی را تلطیف می‌کند.
• کنترل دمای پیش‌گرم و پاس‌های جوشکاری: اعمال دقیق سیکل‌های پیش‌گرم متناسب با ضخامت ورق و کنترل دمای بین‌پاسی مانع از تشکیل ریزساختارهای فوق‌شکننده در منطقه متأثر از حرارت می‌گردد.
• حفاظت موضعی در برابر تابش حرارتی: تمهیدات فیزیکی نظیر ایزولاسیون حرارتی مناسب و دور نگه‌داشتن المان‌های جانبی مکانیکی و روانکاری از تابش مستقیم کوره، در کنار پایدارسازی رژیم دمایی لایه‌ها، ریسک شوک‌های دمایی پیش‌بینی‌نشده را کاهش می‌دهد.

جمع‌بندی نهایی

تنش‌های حرارتی ناشی از تغییرات متناوب دما و ناهمخوانی خواص ترمومکانیکی در کوره بلند، عاملی تعیین‌کننده در وقوع ترک‌های خستگی حرارتی و ورقه‌ورقه‌شدن لایه‌های سخت‌کاری به شمار می‌روند. مهار موفقیت‌آمیز این چالش مستلزم توازن میان سختی سایشی لایه و انعطاف‌پذیری حرارتی آن از طریق گزینش متالورژیکی آلیاژهای کمپلکس یا سوپرآلیاژهای پایه کبالت/نیکل و استفاده از لایه‌های بافر مهندسی‌شده است؛ امری که پایداری قطعات را در برابر فرسایش ترکیبی تضمین کرده و از توقف‌های ناخواسته خط تولید آهن خام جلوگیری می‌نماید.
