عملکرد سوئیچ انحراف تسمه (Misalignment Switch) در جلوگیری از پارگی کانوایر نقشی تعیین‌کننده در پایدارسازی خطوط انتقال مواد فله در صنایعی همچون سیمان، معدن و فولاد ایفا می‌کند. این تجهیزات در حوزه ایمنی نوارنقاله به عنوان خط مقدم پایش وضعیت حرکت مکانیکی نوار شناخته می‌شوند. هنگامی که نوار به دلایل مختلف از محور تقارن طولی شاسی خارج می‌شود، در صورت فقدان یک سیستم پایش بلادرنگ، لبه‌های نوار با پایه‌ها، تیغه‌ها و استراکچر فلزی کانوایر درگیر شده و سایش اصطکاکی سریعاً به پارگی طولی، نخ‌نما شدن کامل لبه‌ها و حتی آتش‌سوزی در اثر اصطکاک منجر می‌گردد. در نتیجه، درک اصول مهندسی این حسگرها و پیاده‌سازی صحیح آن‌ها ضامن استمرار بهره‌برداری پیوسته است.
ریشه‌های انحراف عرضی و مکانیک آسیب به تسمه کانوایر
انحراف عرضی تسمه (Mistracking) رویدادی ناشی از برهم‌خوردن تعادل دینامیکی نیروهای جانبی وارد بر تسمه است. این پدیده تحت تأثیر عوامل مکانیکی متعددی رخ می‌دهد که بارزترین آن‌ها عبارتند از:
- توزیع ناهم‌مرکز بار: ریزش مواد خارج از خط تقارن تسمه در خروجی شوت‌ها موجب ایجاد گشتاور جانبی پیوسته و هدایت نوار به یک سمت می‌شود.
- انباشت مواد بر روی پولی‌ها: چسبیدن ذرات ریز بار بر سطح درام‌های سر، ته و پولی‌های برگشت، قطر مؤثر درام را به شکل نامتقارن تغییر داده و موجب رانش زاویه‌ای نوار می‌گردد.
- گریپاج رولیک‌ها و یاتاقان‌ها: خرابی رولیک‌ها و پولی‌ها در اثر ضعف روانکاری، مقاومت چرخشی ناهمگون در دو سمت مسیر رفت یا برگشت ایجاد می‌کند که عاملی کلیدی در انحراف نوار است.
- عدم توازی و گونیا نبودن اتصالات: خطاهای جزئی در آپارات سرد، گرم یا اتصال مکانیکی تسمه به اعمال نیروهای کششی نامتقارن می‌انجامد.
هنگامی که تسمه با سرعت خطی بین ۱ تا ۶ متر بر ثانیه حرکت می‌کند، خروج چند سانتی‌متری آن از بستر رولیک‌ها باعث سایش لبه لاستیکی به نبشی‌ها و سازه نگهدارنده شاسی (Stringer) می‌شود. در صورت مهار نشدن این پدیده، لبه‌های تسمه لایه‌لایه شده (Delamination) و با گیر کردن به زوایای برنده شاسی، پارگی سرتاسری طولی ظرف چند ثانیه رخ می‌دهد.
مکانیزم عملکرد الکترومکانیکی سوئیچ انحراف تسمه

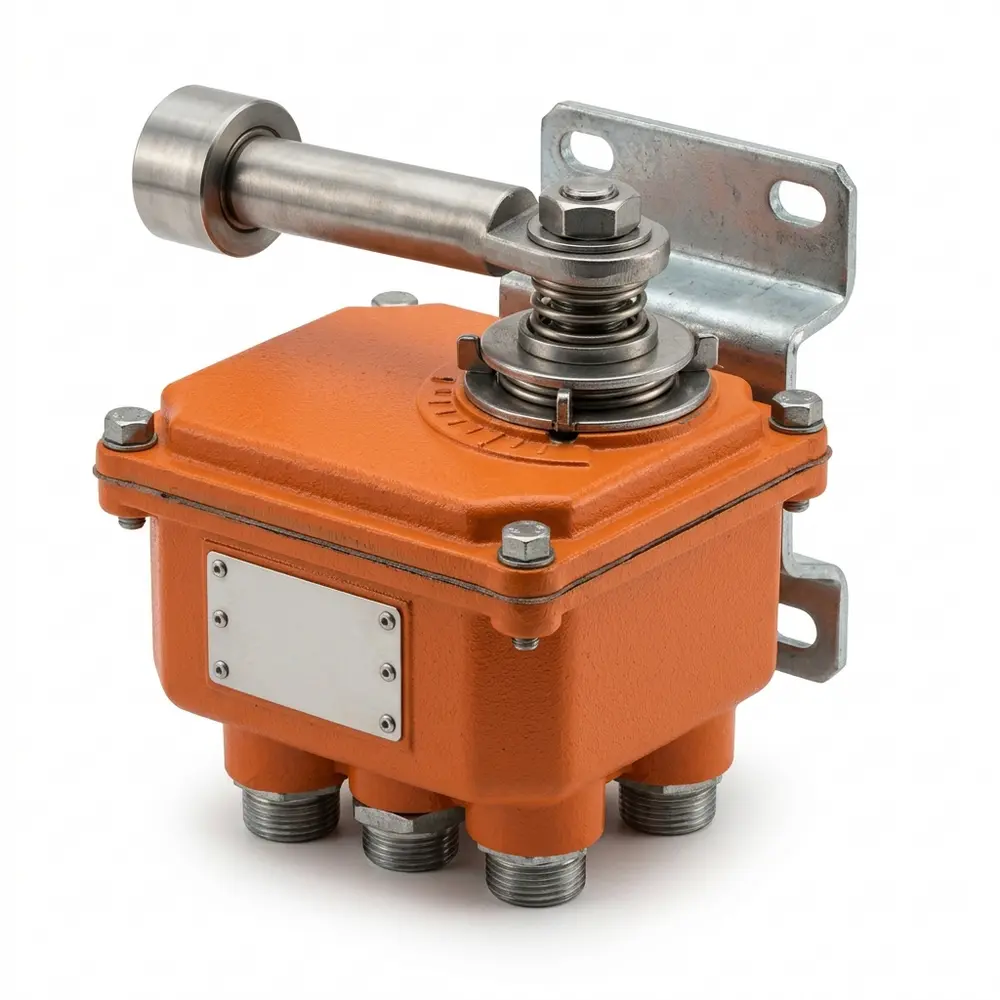

سوئیچ‌های انحراف تسمه که با عناوینی نظیر Belt Sway Switch یا Belt Drift Switch نیز شناخته می‌شوند، بر مبنای حسگری مکانیکی توسط یک بازوی غلتکی هرزگرد و تبدیل آن به سیگنال‌های الکتریکی فرمان عمل می‌کنند. این سوئیچ‌ها غالباً دارای دو آستانه تحریک زاویه‌ای مستقل (Two-Stage Actuation) هستند:
- مرحله اول (هشدار اولیه - Pre-Alarm): با انحراف جزئی تسمه، لبه نوار به اهرم غلتکی برخورد کرده و آن را به زاویه‌ای در بازه ۱۰ تا ۲۰ درجه متمایل می‌کند. در این زاویه، بادامک داخلی سوئیچ اولین مدار کنتاکت کمکی را فعال ساخته و سیگنال هشدار بدون خاموش کردن موتور به سیستم کنترل مرکزی (PLC) یا آژیرهای هشدار محلی مخابره می‌شود. این مرحله به اپراتورها یا مکانیزم‌های خودتنظیم‌کننده فرصت اصلاح وضعیت بدون توقف خط را می‌دهد.
- مرحله دوم (قطع اضطراری - Trip / Shutdown): چنانچه انحراف تسمه تشدید شده و به زاویه ۲۵ تا ۳۵ درجه (و در برخی طراحی‌ها تا ۴۵ درجه) برسد، کنتاکت مرحله دوم فعال شده و مدار فرمان تابلوی توزیع یا درایو اصلی موتور را فوراً قطع می‌کند. توقف سریع محرک مانع از ورود نوار به زون برخورد مخرب سازه فلزی می‌شود.
علاوه بر این، مکانیزم مکانیکی سوئیچ مجهز به قابلیت حرکت مازاد (Overtravel) تا زوایای ۷۵ الی ۸۵ درجه است تا در صورت تکانه‌های شدید و کوبش‌های ناگهانی تسمه، بدنه حسگر یا محور اهرم دچار شکستگی مکانیکی نشود. بدنه این حسگرها معمولاً از آلومینیوم دایکست یا چدن سنگین با درجه حفاظت محیطی IP65 الی IP67 ساخته می‌شود تا نفوذ گردوغبار شدید و رطوبت مانع از عملکرد بادامک‌ها و فنرهای داخلی نگردد.
راهنمای جانمایی و کالیبراسیون سوئیچ‌های انحراف در خطوط انتقال
کارایی سوئیچ‌های انحراف مستقیماً وابسته به جانمایی مهندسی و تنظیم دقیق فاصله اهرم نسبت به لبه تسمه است. به‌کارگیری دستورالعمل‌های زیر ضریب خطای پایش را به حداقل می‌رساند:
- نصب جفتی: سوئیچ‌ها همواره باید به‌صورت جفت، در هر دو سمت راست و چپ نوارنقاله نصب شوند تا خروج تسمه به هر یک از طرفین بلافاصله ثبت گردد.
- نقاط کلیدی نصب: استقرار در فاصله ۱ الی ۳ متری پس از پولی درایو (سر)، در نزدیکی پولی هرزگرد انتهایی (ته)، بلافاصله پس از شوت‌های بارگیری و همچنین در زون مکانیزم کشش نوار (Take-up) الزامی است. در کانوایرهای طولانی، نصب ایستگاه‌های سوئیچ انحراف در فواصل منظم ۵۰ تا ۱۰۰ متری در طول شاسی توصیه می‌شود.
- تنظیم موقعیت اهرم غلتکی: غلتک باید در وضعیت عمود بر لبه تسمه قرار گیرد. فاصله استاتیک میان غلتک و لبه نوار در شرایط کارکرد نرمال معمولاً بین ۲۰ الی ۵۰ میلی‌متر تنظیم می‌شود تا نوسانات عرضی طبیعی تسمه منجر به آلارم‌های کاذب نگردد.
- پوشش هر دو مسیر: با توجه به اینکه نوار در هر دو مسیر رفت (بارداری) و برگشت (Return) مستعد انحراف است، پایش هر دو مسیر تسمه به ویژه در نزدیکی پولی دمش و درام‌های انتهایی حیاتی است.
تحلیل اقتصادی و نقش پایش انحراف در مدیریت ریسک و شاخص‌های نگهداری
نگهداری و پایش سیستم‌های انتقال پیوسته مواد تنها یک موضوع مکانیکی نیست، بلکه مستقیماً با مدیریت هزینه و بهره‌وری کارخانجات پیوند دارد. بدون سیستم‌های پایش مداوم، بروز حوادث فاجعه‌بار اجتناب‌ناپذیر است؛ چنان‌که در اصول نگهداری تجهیزات اشاره شده، سیستم‌های مکانیکی فاقد حسگرهای حفاظتی عملکردی «چشم‌بسته» دارند و تنها وقوع خرابی رخ‌داده را نمایان می‌سازند، در حالی که پایش وضعیت زودهنگام امکان مهار هزینه پیش از گسترش آسیب را فراهم می‌آورد.
پارگی یک تسمه سنگین چندلایه یا سیمی، علاوه بر تحمیل هزینه خرید تسمه جایگزین، به ساعت‌ها توقف خط و تعویض قطعات می‌انجامد. برآورد اقتصادی بازگشت سرمایه حاصل از تجهیز کانوایر به سوئیچ‌های انحراف، متناسب با تناژ عبوری خط، هزینه ساعات توقف و ارزش تسمه محاسبه می‌شود؛ به عنوان مثال در کارخانجات بزرگ که هزینه هر ساعت توقف ناخواسته به چندین هزار دلار بالغ می‌شود، حتی جلوگیری از یک حادثه پارگی در سال می‌تواند کل هزینه خرید و نصب تجهیزات حفاظتی را جبران نماید. پایش مستمر زاویه انحراف تسمه همچنین شاخص میانگین زمان بازیابی و پاسخ به هشدار (MTTA) را تا حد پاسخگویی سریع درون‌شیفتی بهبود بخشیده و شاخص در دسترس بودن سامانه را در محدوده هدف بالای ۹۸ درصد حفظ می‌نماید.
جمع‌بندی نهایی
استفاده از سوئیچ انحراف تسمه صنعتی یک راهکار اساسی و غیراختیاری در طراحی و بهره‌برداری از کانوایرهای حمل مواد فله است. مکانیزم عملکرد دومرحله‌ای این حسگرها، هماهنگی دقیقی میان اعلام هشدار جهت پایش اپراتوری و قطع اضطراری مدار محرک ایجاد می‌کند تا لبه‌های نوار در برابر سایش اصطکاکی، لایه‌لایه شدن و پارگی‌های طولی غیرقابل‌جبران محافظت شوند. جانمایی صحیح در نقاط با ریسک بالا نظیر اطراف پولی‌ها و شوت‌های ریزش بار، به همراه کالیبراسیون دقیق زوایای تحریک و فواصل اهرم، ایمنی فیزیکی سازه و استمرار تولید را در بالاترین سطح استاندارد تضمین می‌نماید.
