در سامانه‌های انتقال مواد، نحوه سیم‌کشی و اتصال سوئیچ‌های طنابی Kiepe به سیستم‌های کنترلی (PLC) نقشی بنیادین در حفظ سلامت نیروی انسانی و تداوم ایمن فرایندهای صنعتی دارد. این کلیدها در حوزه تجهیزات حفاظتی مرتبط با ایمنی نوارنقاله به عنوان ابزار قطع اضطراری مکانیکی عمل کرده و در صورت کشش طناب یا پارگی و افت کشش آن، فرمان توقف صادر می‌کنند. پیاده‌سازی اصولی این سیستم مستلزم درک تفکیک کارکردی میان «حلقه ایمنی قطع سخت‌افزاری» و «حلقه پایش و ارسال موقعیت به سیستم اتوماسیون» است تا استانداردهای ایمنی به همراه قابلیت خطایابی سریع برآورده شوند.
اصول بنیادین و تفکیک مدار ایمنی از مدار مانیتورینگ
بر اساس موازین ایمنی ماشین‌آلات و توقف اضطراری، فرمان قطع نهایی خط هرگز نباید صرفاً به لاجیک نرم‌افزاری و ورودی‌های دیجیتال یک کنترلر معمولی واگذار شود؛ زیرا بروز نقص نرم‌افزاری یا خطای کارت ورودی/خروجی ممکن است مانع از اعمال فرمان ایست گردد. بر این اساس، معماری مدار الکتریکی در دو مسیر موازی طرح‌ریزی می‌شود:
- حلقه قطع ایمنی (Safety Loop): استفاده از کنتاکت‌های با مکانیزم بازشدن مستقیم (Positive Opening NC) که به صورت دوکاناله به یک رله ایمنی (Safety Relay) یا کارت‌های ورودی ایمن در کنترلرهای F-PLC متصل می‌شوند. خروجی این بخش مستقیماً تغذیه کنتاکتور اصلی موتور یا ورودی گشتاور ایمن (STO) درایو را قطع می‌کند.
- حلقه پایش و ثبت آلارم (Monitoring Loop): اتصال کنتاکت‌های باز (NO) کمکی به کارت‌های ورودی دیجیتال استاندارد ۲۴ ولت در PLC به منظور نمایش شماره سوئیچ فعال‌شده، اعلام هشدار صوتی و ثبت رخداد در سیستم‌های مانیتورینگ صنعتی و اسکادا.
پیکربندی کنتاکت‌های سوئیچ طنابی Kiepe و نحوه سیم‌کشی دوکاناله

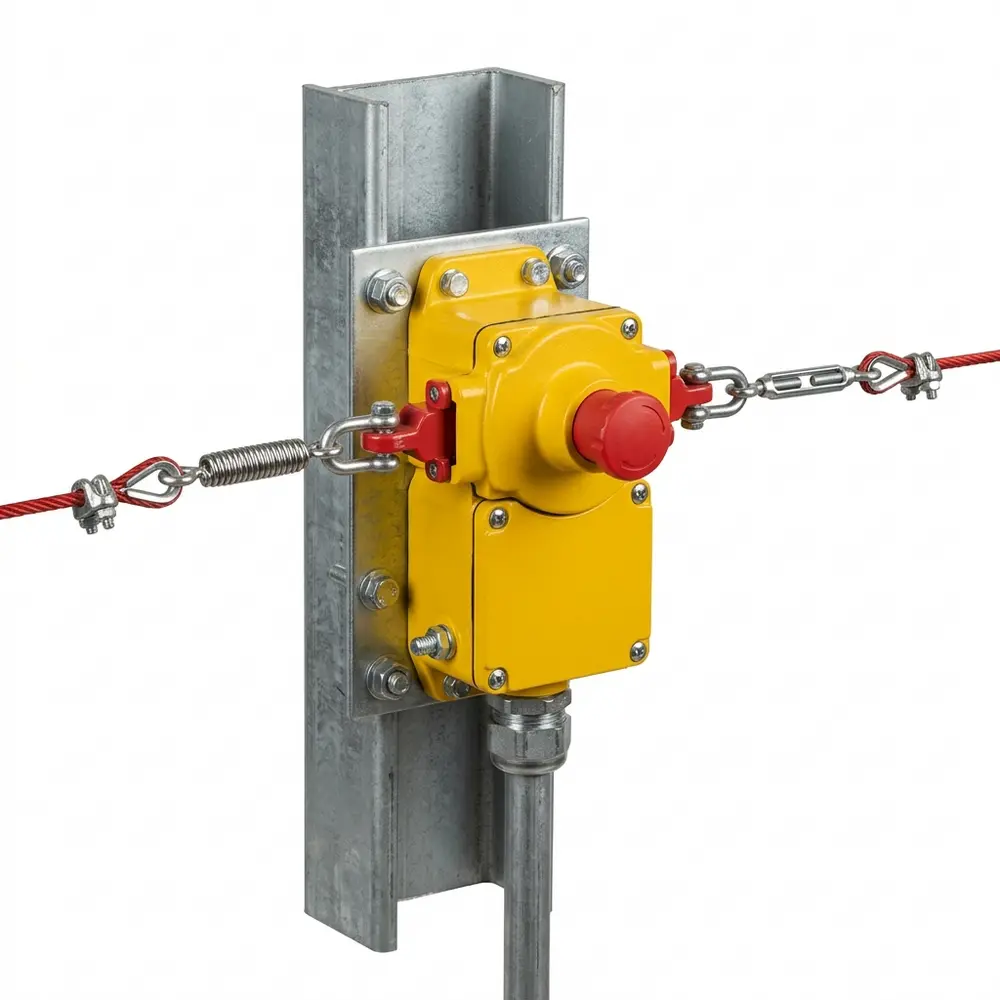

سوئیچ‌های طنابی صنعتی Kiepe (نظیر مدل‌های خانواده HEN، NTS و PRS) عموماً دارای بلوک‌های تماس با آرایش‌های متنوع هستند؛ از جمله آرایش ۲ کنتاکت باز به همراه ۲ کنتاکت بسته (2NC + 2NO) یا ۳ کنتاکت بسته و ۳ کنتاکت باز (3NC + 3NO). نحوه تخصیص این ترمینال‌ها به صورت استاندارد به شرح زیر است:
- ترمینال‌های کنتاکت بسته (۱۱-۱۲ و ۲۱-۲۲): این دو مسیر مستقل در وضعیت کشش کاری نرمال طناب در حالت بسته قرار دارند. هرگونه تحریک ناشی از کشیدن کابل یا پارگی طناب موجب باز شدن قطعی این پلاتین‌ها می‌گردد. این دو کنتاکت در حلقه ورودی رله ایمنی (کانال ۱ و کانال ۲) سیم‌کشی می‌شوند.
- ترمینال‌های کنتاکت باز (۱۳-۱۴ و ۲۳-۲۴): در وضعیت نرمال باز بوده و با تحریک سوئیچ بسته می‌شوند. سیم‌بندی یک سر این کنتاکت‌ها به منبع تغذیه ۲۴ ولت مستقیم (DC) و سر دیگر به ورودی مجزای PLC، امکان مکان‌یابی دقیق نقطه تحریک را برای اپراتور فراهم می‌سازد.
مکانیزم بادامک داخلی سوئیچ‌های Kiepe پس از تریپ در حالت قطع قفل شده و بازگشت آن به وضعیت کاری عادی تنها از طریق کشیدن یا فشردن اهرم ریست مکانیکی (Reset Lever) روی بدنه امکان‌پذیر است تا از راه‌اندازی ناخواسته خط جلوگیری به عمل آید.
روش‌های استاندارد اتصال سیگنال‌های سوئیچ به PLC و رله‌های ایمنی
بسته به طول نوارنقاله و سطح پیچیدگی اتوماسیون کارخانه، سه رویکرد مهندسی برای ارتباط الکتریکی این تجهیزات تعریف می‌شود:
۱. سیم‌کشی سنتی به رله ایمنی و ورودی‌های گسسته PLC
در خطوط انتقال با طول کوتاه تا متوسط، کنتاکت‌های بسته کلیه سوئیچ‌های طنابی به صورت سری در دو کانال مجزا به رله ایمنی متصل می‌شوند. هم‌زمان، کنتاکت‌های کمکی باز هر کلید از طریق یک کابل چندرشته‌ای کنترل به ترمینال‌های ورودی دیجیتال PLC هدایت می‌گردند. مزیت این روش، ایزولاسیون کامل بخش حفاظت سخت‌افزاری از سامانه نرم‌افزاری است.
۲. اتصال به سامانه‌های کنترل ایمن (Fail-Safe PLC)
در پروژه‌های نوین که از پردازنده‌های ایمنی بهره می‌برند، دو کنتاکت بسته سوئیچ Kiepe مستقیماً به ماژول‌های ورودی Fail-Safe متصل می‌شوند. در این ساختار، کارت ورودی با ارسال پالس‌های تست متناوب (Test Pulses)، بروز هرگونه اتصال کوتاه بین کانال‌ها یا اتصال به زمین را پایش کرده و سطح کارایی ایمنی بالاتری فراهم می‌آورد.
۳. استفاده از شبکه‌های فیلدباس آدرس‌پذیر (Bus-based System)
در نوارنقاله‌های طولانی چندصد متری یا چند کیلومتری، کشیدن رشته سیم‌های جداگانه برای مانیتورینگ هر کلید پرهزینه و پیچیده است. در این حالت، ماژول‌های شبکه دو سیمه صنعتی (مانند ماژول‌های Dupline اختصاصی Kiepe یا AS-Interface Safety) درون محفظه سوئیچ یا در کنار آن قرار گرفته و سیگنال هر کلید را از طریق یک بستر تک‌زوج مخابراتی به کارت واسط PLC منتقل می‌کنند.
چک‌لیست الزامات کابل‌کشی، تست و خطایابی پیش از راه‌اندازی
اجرای صحیح اتصالات در طولانی‌مدت مانع از بروز آلارم‌های کاذب و توقفات ناخواسته می‌گردد. رعایت نکات زیر پیش از بهره‌برداری الزامی است:
- تنظیم تنش مکانیکی طناب: پیش از اتصال سیم‌ها، طناب فولادی با روکش پلاستیکی باید توسط فنرهای کششی متعادل‌کننده در دو سمت رگلاژ شود تا نشانگر مکانیکی سوئیچ دقیقاً در وضعیت مرکزی (خنثی) قرار گیرد.
- کابل‌کشی شیلددار و ارتینگ: به منظور حذف نویزهای الکترومغناطیسی ناشی از کابل‌های قدرت درایوها و موتورهای مجاور، کابل‌های هدایت سیگنال به PLC باید از نوع شیلددار بوده و بدنه سوئیچ نیز به شینه ارت متصل گردد.
- آزمون مدار و مدیریت مجوزهای کار: آزمایش قطع مدار، کنترل صحت شماره ورودی در تابلوی کنترل و رعایت کامل دستورالعمل‌های قفل و برچسب‌گذاری الکتریکی (LOTO) در هنگام انجام آزمون‌ها باید به دقت مستند شود.
جمع‌بندی نهایی
پیاده‌سازی مهندسی نحوه سیم‌کشی و اتصال سوئیچ‌های طنابی Kiepe به سیستم‌های کنترلی (PLC) وابسته به برقراری هم‌زمان دو اصل جدایی‌ناپذیر است: تضمین قطع سخت‌افزاری فوری از طریق کنتاکت‌های قطع مستقیم متصل به رله ایمنی، و دریافت آلارم‌های دقیق موقعیت مکانی از طریق ورودی‌های دیجیتال PLC. اجرای اصولی این مراحل همراه با تنظیم دقیق کشش فنرها و تست عملکردی پیش از راه‌اندازی، ضمن ارتقای چشمگیر سطح حفاظت پرسنل، مانع از هدررفت زمان در فرایند عیب‌یابی و توقفات غیرضروری خطوط تولید خواهد شد.
