در مهندسی نگهداری و خطوط تولید صنعتی، آشنایی با رده‌بندی غلظت گریس (NLGI) و کاربرد آن‌ها در پمپ‌ها معیاری تعیین‌کننده برای انتخاب صحیح تجهیزات روانکاری، تضمین انتقال یکنواخت روانکار و پیشگیری از توقفات ناخواسته است. رفتار جریان و پمپ‌پذیری گریس مستقیماً به درجه قوام آن وابسته است و عدم تطابق میان غلظت گریس و ساختار داخلی پمپ می‌تواند به انسداد لوله‌ها یا پدیده حفره‌زایی منجر شود. در حوزه مهندسی روانکاری، شناخت این مشخصات فنی به تیم‌های تعمیرات و نگهداری کمک می‌کند تا پیکربندی پمپ‌ها و شبکه‌های توزیع را بر اساس داده‌های استاندارد بهینه‌سازی نمایند.
مبانی استاندارد رده‌بندی NLGI و روش آزمون نفوذ مخروط
رده‌بندی قوام یا غلظت گریس بر اساس استاندارد انجمن ملی گریس آمریکا (NLGI) انجام شده و در استاندارد بین‌المللی DIN 51818 نیز تثبیت گردیده است. این طبقه‌بندی دامنه‌ای از رده‌ی ۰۰۰ (بسیار روان و سیال) تا رده‌ی ۶ (بسیار سفت و قالبی) را شامل می‌شود. شاخص فیزیکی تعیین این رده‌ها، آزمون نفوذ مخروط کارشده طبق استانداردهای ASTM D217 و ISO 2137 است که پس از ۶۰ ضربه کارکرد رفت‌وبرگشتی در دمای ۲۵ درجه سلسیوس اندازه‌گیری می‌شود.
بر پایه این استانداردها، هرچه عمق نفوذ مخروط به درون گریس بیشتر باشد (بر حسب دهم میلی‌متر)، گریس ساختاری نرم‌تر داشته و عدد رده NLGI آن کوچک‌تر است. برای مشخصات تکمیلی گریس‌های مصرفی در یاتاقان‌ها و ماشین‌آلات صنعتی، استانداردهای DIN 51825 و ISO 6743-9 چارچوب‌های فنی و الزامات خواص فیزیکی و شیمیایی را ارائه می‌دهند.
جدول مشخصات رده‌های NLGI و رفتار پمپ‌پذیری
عملکرد گریس درون خطوط لوله و مخازن پمپ تا حد زیادی به میزان سفتی و قوام آن وابسته است. جدول زیر رفتار رده‌های گوناگون و ملاحظات مرتبط با پمپ‌های مرکزی را نشان می‌دهد:
| رده NLGI | نفوذ کارشده (0.1 mm) | ظاهر فیزیکی | کاربرد و ملاحظات سیستم‌های روانکاری مرکزی |
|---|
| ۰۰۰ | ۴۴۵–۴۷۵ | سیال | جعبه‌دنده‌های با آب‌بندی ضعیف؛ سیستم‌های تک‌خطی با خطوط طولانی در دمای پایین |
| ۰۰ | ۴۰۰–۴۳۰ | نیمه‌سیال | جعبه‌دنده‌ها و سیستم‌های توزیع تک‌خطی (Single-Line) و پیش‌رونده (Progressive) |
| ۰ | ۳۵۵–۳۸۵ | بسیار نرم | سیستم‌های روانکاری مرکزی با خطوط لوله طولانی، شرایط زمستانی و چرخدندههای باز |
| ۱ | ۳۱۰–۳۴۰ | نرم | سیستم‌های مرکزی پیش‌رونده بلند و محیط‌های با دمای کاری پایین |
| ۲ | ۲۶۵–۲۹۵ | متوسط (مشابه کره بادام‌زمینی) | گریس استاندارد یاتاقان‌ها؛ حداکثر رده معمول در غالب پمپ‌های روانکاری صنعتی |
| ۳ | ۲۲۰–۲۵۰ | سفت | یاتاقان‌های پرسرعت و عمودی؛ سیستم‌های دوخطی با پمپ‌های فشار قوی نظیر ZPU و BMB |
| ۴ تا ۶ | ۸۵–۲۰۵ | خیلی سفت تا قالبی | یاتاقان‌های باز بزرگ؛ غیرقابل پمپ در سیستم‌های روانکاری مرکزی متداول |
چالش‌های پمپاژ گریس غلیظ و راهکارهای مکانیکی در پمپ‌ها
پمپ به‌عنوان قلب سیستم روانکاری مرکزی شناخته می‌شود و طبق مستندات فنی، انتخاب آن بر مبنای چهار عامل اصلی شامل فشار کاری، دبی حجمی، گنجایش مخزن و سازگاری با روانکار صورت می‌گیرد. هنگام استفاده از گریس‌های غلیظ‌تر به‌ویژه در رده‌های ۲ و ۳، پمپ با ریسک ایجاد حفره هوا یا اصطلاحاً کانال‌زدگی (Channelling) مواجه می‌شود که طی آن، گریس به ورودی المنت پمپ مکش نشده و دبی خروجی قطع می‌گردد.
برای غلبه بر این پدیده، پمپ‌های صنعتی به ادوات مکانیکی خاصی مجهز هستند:

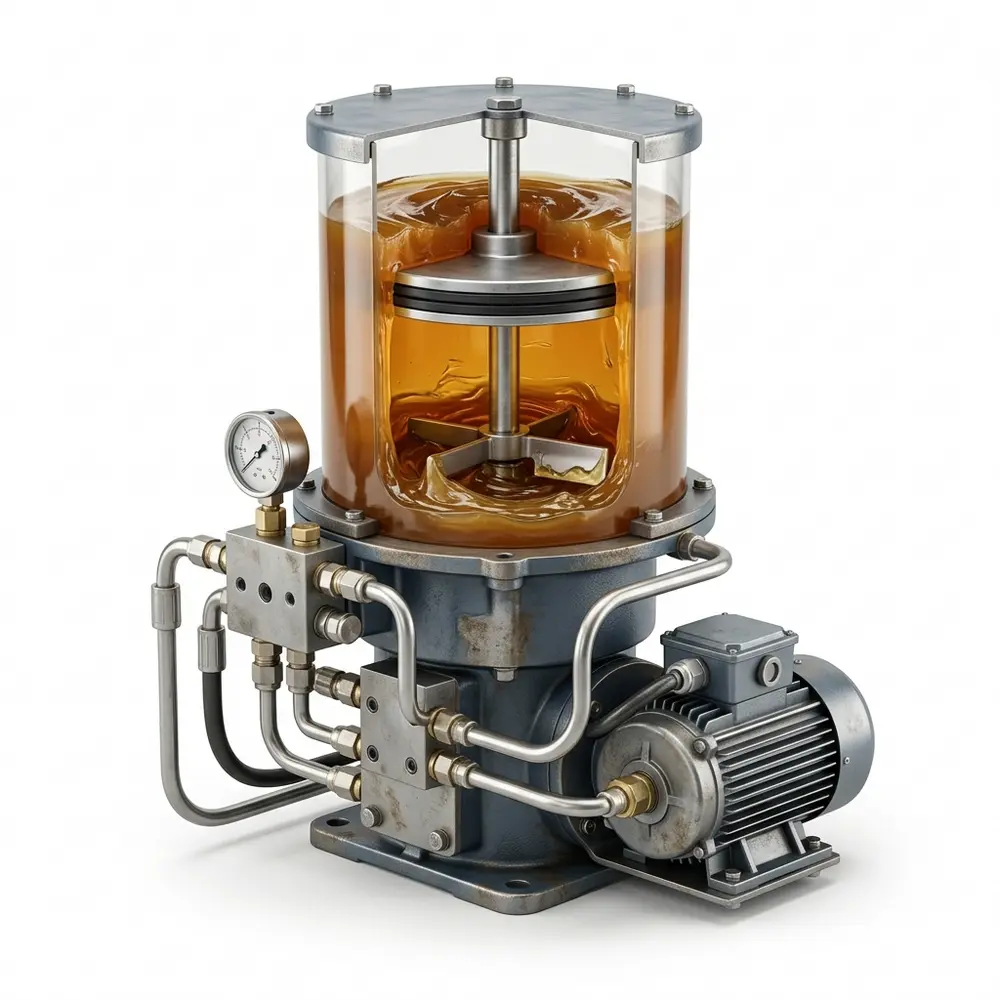

- میله همزن و پدال (Stirrer/Paddle): با چرخش مداوم درون مخزن، گریس‌های رده NLGI 2 و NLGI 3 را به‌صورت فیزیکی به سمت المنت پمپ هدایت کرده و مانع از تشکیل حفره هوا می‌شود.
- صفحه هادی یا پیرو (Follower Plate): دیسکی متحرک که مستقیماً روی سطح گریس قرار می‌گیرد. این صفحه علاوه بر جلوگیری از ورود حباب‌های هوا به المنت، از تماس روانکار با هوای آزاد و اکسیداسیون آن ممانعت کرده و با پاکسازی دیواره داخلی مخزن، رویت سطح گریس را تسهیل می‌نماید.
- تجهیزات گرمایشی کمکی: در شرایط آب‌وهوایی سرد یا خطوط طولانی، افزایش ویسکوزیته ظاهری کارایی پمپ را تهدید می‌کند. استفاده از جعبه محافظ مجهز به گرم‌کن (Safety Box) و کمربندها یا ژاکت‌های حرارتی مخزن مانع از سفت شدن روانکار شده و پمپ‌پذیری سیستم را حفظ می‌نماید.
انطباق رده‌های غلظت گریس در صنایع مختلف
تجهیزات صنعتی متناسب با مکانیزم‌های بارگذاری، سرعت دوران و پیکربندی شبکه توزیع، رده‌های غلظت متفاوتی را می‌طلبند. سیستم‌های خطی و اجزای مدار نیز محدودیت‌های کاری مشخصی دارند؛ برای نمونه شیرهای برقی گریس نظیر Dropsa Solenoid Grease Valve قادر به عملکرد تا فشار ۴۰۰ بار بوده و طراحی آن‌ها تا رده NLGI 2 را پشتیبانی می‌کند.
الگوهای کاربرد صنعتی رده‌های گریس بر مبنای طراحی سیستم به شرح زیر است:
- صنایع نساجی و ماشین‌ابزار: بهره‌گیری از رده‌های روان نظیر NLGI 00 در سیستم‌های چندخطی و مدارهای تزریق قطره‌ای فشرده.
- صنایع غذایی، آشامیدنی، لاستیک و پلاستیک: استفاده از رده‌های NLGI 1 و NLGI 2 با استاندارد بهداشتی H1 در سیستم‌های توزیع تک‌خطی انژکتوری و پیش‌رونده استیل.
- صنایع سنگین، خودروسازی، کاغذ و سرامیک: به‌کارگیری رده NLGI 2 به‌عنوان رایج‌ترین روانکار در یاتاقان‌های بار سنگین، سیستم‌های دوخطی و پیش‌رونده مقاوم در برابر حرارت و نفوذ آب.
- صنایع نفت، گاز و پتروشیمی: استفاده از رده NLGI 3 که به دلیل مقاومت جریانی بالا، انتقال آن منحصراً توسط پمپ‌های گریس فشار قوی دوخطی انجام می‌پذیرد.
جمع‌بندی نهایی
رده‌بندی غلظت گریس بر اساس استاندارد NLGI و آزمون نفوذ مخروط DIN 51818، پایه‌ای‌ترین معیار در تحلیل رفتار جریان روانکار و طراحی شبکه‌های توزیع است. در حالی که رده‌های سیال ۰۰۰ تا ۱ برای خطوط طولانی و دماهای پایین ایده‌آل هستند، رده NLGI 2 متداول‌ترین گزینه در یاتاقان‌های صنعتی به شمار می‌رود. برای تزریق موفق رده‌های غلیظ‌تر نیازمند استفاده از تمهیدات مهندسی نظیر صفحات هادی، پدال‌های همزن و پمپ‌های فشار قوی خواهیم بود تا سلامت تجهیزات دوار و پایداری خطوط تولید حفظ گردد.
