طراحی سیستم روانکاری گام‌به‌گام: از بررسی میدانی تا افت فشار

محتوای مقاله

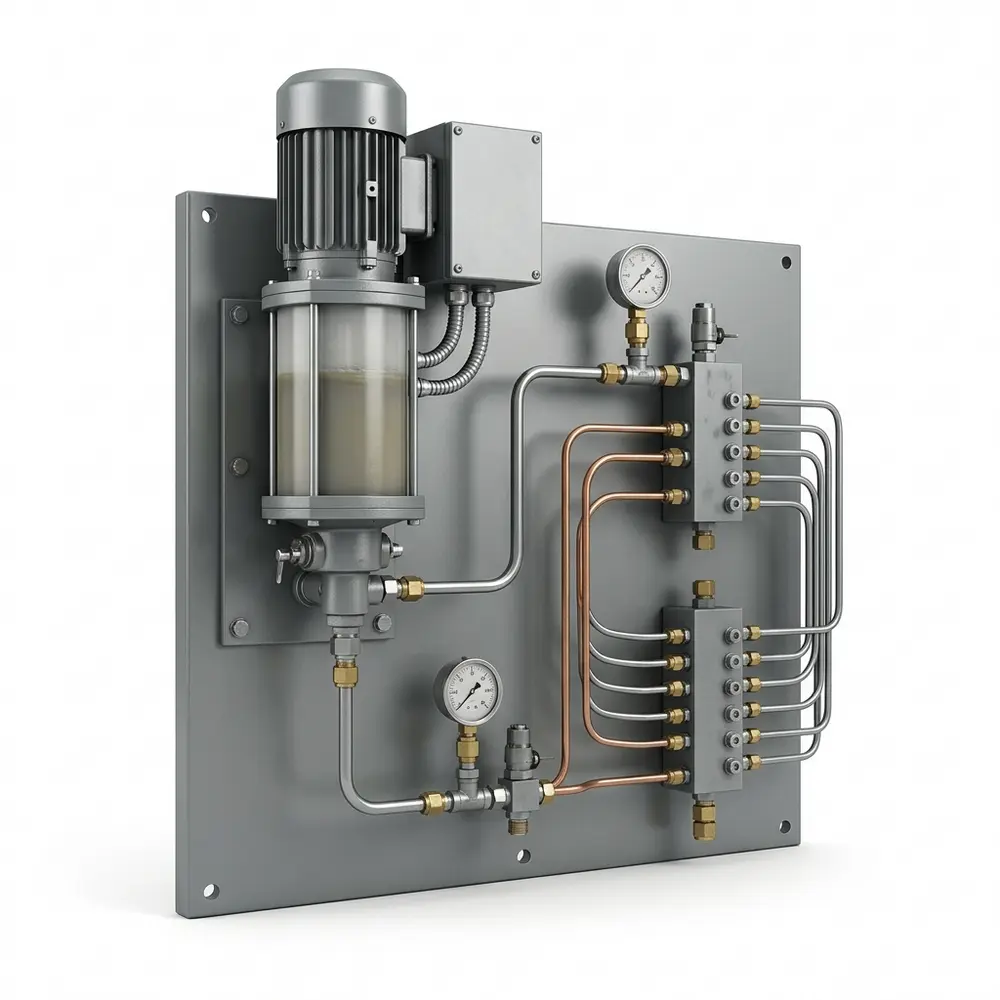

اجرای یک پروژه مهندسی در حوزه روانکاری صنعتی نیازمند اتخاذ رویه‌ای سامان‌یافته و پرهیز از تصمیم‌گیری‌های سلیقه‌ای است. فرآیند طراحی سیستم روانکاری گام‌به‌گام: از بررسی میدانی تا محاسبه افت فشار بر پایه یک توالی مهندسی مشخص، یک چارچوب ۹ مرحله‌ای را تعریف می‌کند که در آن خروجی هر گام مبنای محاسباتی مرحله بعد قرار می‌گیرد. این ساختار از ممیزی تجهیزات و شناسایی نقاط در سایت آغاز شده و تا تحویل مدار هیدرولیکی، تابلو کنترل و نقشه‌های اجرایی ادامه می‌یابد.

گام‌های بنیادین طراحی: ممیزی میدانی و تدوین فهرست نقاط

نقطه آغاز طراحی، تکمیل فرم بررسی میدانی و استخراج فهرست جامع نقاط روانکاری (Lube Chart) است. در این مرحله، طراح باید مشخصات پلاک فنی ماشین، ابعاد هندسی دقیق یاتاقان‌ها اعم از قطر داخلی (d)، قطر خارجی (D) و پهنا (B) به میلی‌متر، سرعت دورانی برحسب دور بر دقیقه (rpm)، وضعیت بار مکانیکی، دمای کارکرد و شرایط محیطی از قبیل گردوغبار، رطوبت و ارتعاش را ثبت کند. علاوه‌بر این، نحوه حرکت جزء مکانیکی شامل دوران پیوسته یا نوسانی و فواصل فیزیکی نقاط تا محل پیشنهادی نصب پمپ باید با اندازه‌گیری دقیق و ثبت تصاویر مستند شود.

در این فرآیند، دسته‌بندی درجه حساسیت و بحرانی بودن تجهیزات نقشی تعیین‌کننده در جانمایی ادوات پایش ایفا می‌کند:

  • رده A (بحرانی): خرابی نقطه روانکاری منجر به توقف کامل خط تولید می‌شود؛ این نقاط الزاماً نیازمند حلقه پایش مستقل و ارسال سیگنال مستقیم به سامانه کنترلی هستند.
  • رده B (نیمه‌بحرانی): بروز عیب در این تجهیزات موجب افت راندمان یا کاهش ظرفیت تولید خط می‌گردد.
  • رده C (پشتیبان): خرابی جزء اثر توقف فوری بر خط ندارد و پایش عمومی برای آن کفایت می‌کند.

این رده‌بندی تعیین می‌کند که برای هر نقطه چه سطحی از پایش لازم است. برای نقاط رده A، استفاده از سنسور سیکل یا سوئیچ فشار و اتصال آن به سامانه کنترل ضروری است؛ در حالی که برای نقاط رده C، بازدید دوره‌ای و کنترل پین نمایشگر مقسم‌ها کافی خواهد بود. ثبت دقیق نوع یاتاقان، ابعاد، دور، دمای کار و شرایط محیطی هر نقطه در فرم بررسی میدانی، مبنای تمام محاسبات بعدی است.

انتخاب روانکار و محاسبه مهندسی حجم مصرف

پس از ثبت مشخصات فنی، نوع روانکار بر اساس شرایط کاری نظیر سرعت دورانی، بار فشاری و دمای عملکرد تعیین می‌شود. طبق دستورالعمل طراحی، چنانچه حداکثر تا ۱۰ درصد از نقاط یک سایت نیازمند روانکار متفاوتی باشند، توصیه مهندسی بر خارج کردن آن نقاط از مدار متمرکز و اختصاص روانکاری مستقل است تا یکپارچگی خطوط مدار مرکزی با یک گریس واحد حفظ شود. به عنوان نمونه، در خطوط سنگین خردایش و انتقال مواد، معمولاً گریس پایه صابونی لیتیوم‌کمپلکس با رده سفتی NLGI 2 EP به عنوان روانکار مرجع برای کلیه یاتاقان‌ها در نظر گرفته می‌شود.

برای برآورد دبی مصرفی هر یاتاقان، از فرمول تجربی محاسبه وزن گریس یاتاقان در هر بار تزریق استفاده می‌شود:

$$G = ۰٫۰۰۵ \cdot D \cdot B$$

در این رابطه، $D$ قطر خارجی و $B$ عرض یاتاقان برحسب میلی‌متر بوده و $G$ مقدار گریس لازم برحسب گرم است. پس از تعیین حجم پایه، مصرف روزانه هر نقطه با احتساب دوره روانکاری زمانی ($f_t$ برحسب ساعت) محاسبه شده و با اعمال ضرایب ایمنی محیطی نظیر ضریب ۱٫۵ تا ۳ برای محیط‌های توأم با گردوغبار شدید و ارتعاش اصلاح می‌شود. مجموع این ارقام، حداقل ظرفیت مخزن پمپ و نرخ تحویل روزانه را مشخص می‌سازد. برای مثال، یاتاقانی با قطر خارجی ۹۰ و عرض ۲۰ میلی‌متر به حدود ۹ گرم گریس در هر نوبت نیاز دارد و با داشتن دوره روانکاری مجدد، مصرف روزانه آن در کار پیوسته تقریباً برابر G × 24 / tf خواهد بود. مجموع مصرف روزانه تمام نقاط، مبنای انتخاب ظرفیت مخزن و دبی پمپ است.

انتخاب معماری، چیدمان خطوط و محاسبه هیدرولیکی افت فشار

تعیین معماری سیستم روانکاری مرکزی متناسب با ابعاد سایت، چیدمان فیزیکی و الزامات عملیاتی انجام می‌پذیرد. گزینه‌های پیش رو شامل سیستم‌های تک‌خطی (Single-Line)، دوخطی (Dual-Line) برای فواصل طولانی و تعداد نقاط بالا، پیش‌رونده (Progressive) برای چیدمان‌های فشرده با فیدبک مکانیکی، سامانه‌های چندخطی (Multi-Line) و سیستم‌های تخصصی اسپری دنده‌های باز یا هوا-روغن هستند.

پس از ترسیم اولیه مسیر لوله‌کشی و زون‌بندی خطوط، گام محاسبه هیدرولیکی بر اساس بودجه فشار (Pressure Budget) اجرا می‌شود. در این بخش، تلفات اصطکاکی گریس یا روغن ناشی از جریان در طول لوله‌ها، مقاومت مقسم‌ها و افت اتصالات محاسبه می‌گردد. فشار کاری نهایی پمپ باید مجموع مقاومت هیدرولیکی دورترین شاخه، حداقل فشار تحریک توزیع‌کننده‌ها (یا انژکتورها) و حاشیه ایمنی سیستم را پوشش دهد تا پمپ انتخاب‌شده در تمامی فصول سال توان غلبه بر مقاومت مسیر را داشته باشد.

کنترل، پایش و تحویل سیستم

پس از تثبیت ابعاد مکانیکی و هیدرولیکی، مدار کنترل و زمان‌بندی تزریق طرح‌ریزی می‌شود. سیکل کاری شامل فواصل زمانی مکث (Pause Time) و زمان پمپاژ (Run Time) توسط تایمر یا کنترلر مرکزی PLC تنظیم می‌گردد. همچنین برای نقاط رده A، سنسورهای پایش سیکل حرکت پیستون یا سوئیچ‌های حد نهایی فشار تعبیه می‌شوند تا وقوع هرگونه مسدودی یا افت خط در سامانه‌های نظارتی گزارش شود. در محیط‌های با ریسک اشتعال، رعایت الزامات و استانداردهای حفاظتی نظیر ATEX الزامی است. پروژه با تهیه نقشه‌های نهایی As-Built، کتابچه روانکاری و دستورالعمل‌های شارژ مخزن تکمیل و تحویل می‌گردد.

جمع‌بندی گام‌های طراحی سیستم روانکاری

برای مرور سریع، گام‌های اصلی طراحی یک سیستم روانکاری مرکزی و خروجی هر گام در جدول زیر آمده است:

گامخروجی
بررسی میدانی فهرست کامل نقاط روانکاری (Lube Chart) و مشخصات هر نقطه
رده‌بندی بحرانی نقاط تعیین سطح پایش مورد نیاز برای هر نقطه
انتخاب روانکار نوع و درجه NLGI گریس یا ویسکوزیته روغن
محاسبه مقدار و مصرف مقدار گریس هر نوبت و مصرف روزانه هر نقطه
انتخاب معماری سیستم پیش‌رونده، دوخطی، تک‌خطی یا چندخطی
طراحی مسیر و محاسبه افت فشار قطر لوله‌ها و فشار مورد نیاز پمپ
انتخاب تجهیزات پمپ، مقسم‌ها، کنترلر و ادوات پایش
نصب و راه‌اندازی پرکردن اولیه، هواگیری و تنظیم سیکل

رعایت این ترتیب، از رایج‌ترین خطاهای طراحی مانند جا ماندن نقاط، انتخاب پمپ با فشار ناکافی یا تنظیم نادرست سیکل جلوگیری می‌کند. انواع تجهیزات روانکاری مورد نیاز برای اجرای این سیستم‌ها را می‌توانید در دسته‌بندی محصولات مشاهده کنید.

سؤالات متداول درباره طراحی سیستم روانکاری

در این بخش به پرسش‌های رایج طراحان و کارشناسان نگهداری درباره مراحل طراحی سیستم روانکاری مرکزی پاسخ داده‌ایم.

اولین گام در طراحی سیستم روانکاری چیست؟

بررسی میدانی و تهیه فهرست کامل نقاط روانکاری همراه با مشخصات هر نقطه، شامل نوع یاتاقان، ابعاد، دور و شرایط کاری.

مقدار گریس هر یاتاقان چگونه محاسبه می‌شود؟

با رابطه تجربی G = 0.005 × D × B که در آن D قطر خارجی و B عرض یاتاقان بر حسب میلی‌متر و G مقدار گریس بر حسب گرم است.

چرا محاسبه افت فشار اهمیت دارد؟

زیرا فشار پمپ باید پس از کسر افت‌های مسیر، برای عملکرد کامل دورترین مقسم و رسیدن گریس به آخرین نقطه کافی باشد.

رده‌بندی بحرانی نقاط چه کاربردی دارد؟

تعیین می‌کند کدام نقاط به پایش مستقل و ارسال سیگنال به سامانه کنترل نیاز دارند و برای کدام نقاط بازدید دوره‌ای کافی است.

پس از نصب سیستم چه اقداماتی لازم است؟

شست‌وشوی خطوط، پرکردن اولیه، هواگیری کامل، تنظیم زمان کار و استراحت پمپ و کنترل رسیدن گریس به تمام نقاط.

جمع‌بندی نهایی

طراحی سیستم روانکاری یک فرآیند منسجم مهندسی است که تکیه بر اطلاعات موثق پلاک تجهیزات، اندازه‌گیری‌های میدانی و تحلیل دقیق دینامیک سیال را طلب می‌کند. پایبندی به مراحل ۹ گانه از فهرست‌برداری دقیق نقاط تا بالانس هیدرولیکی و مدیریت بودجه فشار، از پدید آمدن مشکلاتی نظیر افت فشار پمپ، نرسیدن گریس به نقاط انتهایی یا بلوکه شدن مقسم‌ها جلوگیری می‌نماید و توجیه‌پذیری سرمایه‌گذاری را متناسب با شاخص‌های توقف خط و هزینه‌های تعمیراتی سایت تضمین می‌کند.
