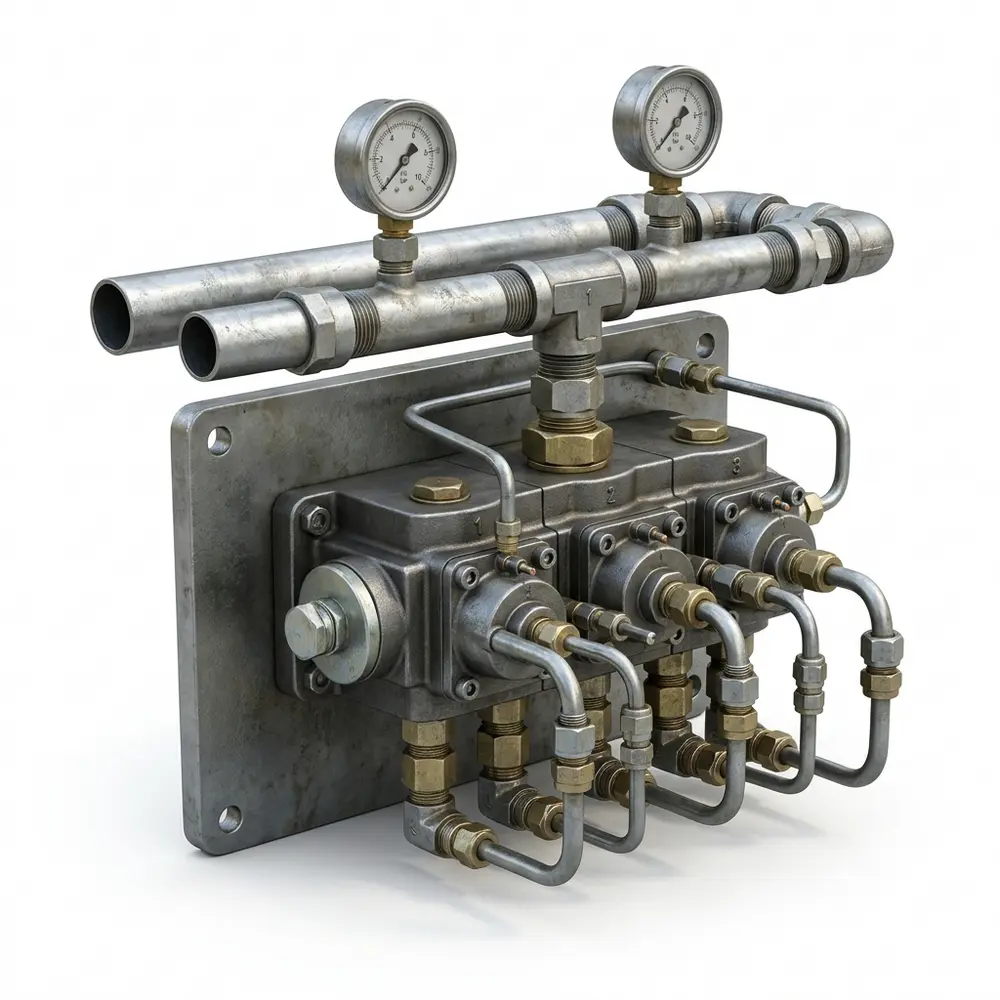

تصویر مقاله
مقاله تخصصی

مطالعه موردی: طراحی سیستم گریس دوخطی برای خطوط خردایش معادن مس

محتوای مقاله

در ارزیابی‌های مهندسی روانکاری صنعتی، بررسی یک سناریوی آموزشی طراحی سیستم دوخطی برای خطوط خردایش معادن مس امکان شناخت محدودیت‌های هیدرولیکی، رفتار رئولوژیک روانکار و شرایط دشوار محیطی را فراهم می‌سازد. در واحدهای خردایش، انتقال مواد خام و سنگ‌شکن‌ها، تمرکز بالای ذرات گردوغبار و فواصل قابل‌توجه میان نقاط روانکاری، چالش‌های متعددی را در توزیع پایدار سیال ایجاد می‌کند. راهکارهای مبتنی بر دانش مهندسی در بخش روانکاری مرکزی نشان می‌دهند که عملکرد قابل اتکای تجهیزات در گرو محاسبات دقیق افت فشار و انطباق چیدمان مکانیکی با ویژگی‌های فیزیکی گریس است.

چالش‌های هیدرولیکی و محیطی در خطوط خردایش

تجهیزات مستقر در مدارهای خردایش و انتقال، نظیر فیدرهای زنجیری، نوار نقاله‌ها، الواتورها و خردکننده‌ها، در معرض نوسانات دمایی گسترده و گردوغبار شدید کار می‌کنند. بر اساس اصول مهندسی سیستم‌های روانکاری، تغییرات دمای محیط از ۰ تا ۴۵ درجه سانتی‌گراد یا افت دما تا منفی ۱۰ درجه سانتی‌گراد در فصول سرد، مستقیماً لزجت ظاهری و تنش تسلیم روانکار را تحت تأثیر قرار می‌دهد. کاهش دما می‌تواند تنش تسلیم گریس را تا حدود دو برابر افزایش دهد که این پدیده مقاومت اصطکاکی سیال در لوله‌ها را به‌شدت بالا می‌برد.

در صورت اعمال نشدن محاسبات دقیق افت فشار در طول لوله‌کشی‌های طولانی، توان پمپ برای غلبه بر اصطکاک داخلی ناکافی خواهد بود. این نقیصه باعث کاهش شدید دبی یا توقف کامل تزریق به یاتاقان‌های دورافتاده خط خردایش می‌شود. به همین دلیل، شناخت رفتار جریان سیال ویسکوالاستیک پایه و مقاومت تسلیم آن گام نخست در هر طراحی صنعتی به‌شمار می‌رود.

سه متغیر کنترلی حیاتی در طراحی مهندسی سیستم

طبق استانداردهای مرجع طراحی سیستم‌های روانکاری، صرفاً انتخاب یک پمپ پرفشار تضمین‌کننده عملکرد صحیح مدار نیست. برای دستیابی به عملکرد مطمئن، طراحی مدار باید هم‌زمان بر پایه کنترل سه شاخص کلیدی ارزیابی شود:

  • فشار مورد نیاز با گریس واقعی: محاسبه مجموع افت فشارهای هیدرولیکی در طول خط بر مبنای تنش تسلیم و ویسکوزیته گریس، با در نظر گرفتن بدترین شرایط سرمای محیطی و حاشیه اطمینان مهندسی.
  • فشار باقیمانده پس از تخلیه: در سیستم‌هایی که نیازمند بازنشانی سوپاپ‌ها و انژکتورها هستند، فشار انتهای خط پس از توقف پمپاژ باید به زیر آستانه بازنشانی تعیین‌شده کاهش یابد تا مکانیزم مجدداً آماده سیکل بعدی شود.
  • زمان ماند روانکار در لوله: در خطوطی که فواصل طولانی دارند و نرخ مصرف یاتاقان‌ها پایین است، توقف طولانی گریس در لوله‌کشی می‌تواند پدیده جدایش روغن از صابون پایه را تشدید کند و مسیر خطوط را با رسوب مسدود سازد.

این سه متغیر در کنار هم «بودجه فشار» سیستم را تشکیل می‌دهند؛ یعنی فشاری که پمپ تولید می‌کند باید پس از کسر تمام افت‌های مسیر، هنوز برای عملکرد کامل دورترین مقسم کافی باشد. اجزای اصلی این بودجه در جدول زیر آمده است:

جزء بودجه فشارتوضیح
افت فشار خط اصلی وابسته به طول و قطر لوله، دبی و رفتار جریانی گریس در دمای کار
فشار عملکرد مقسم دوخطی فشار لازم برای جابه‌جایی پیستون مقسم و تخلیه کامل دوز
افت فشار خطوط فرعی مسیر بین مقسم و نقطه روانکاری
فشار برگشتی نقطه روانکاری مقاومت یاتاقان و آب‌بندهای آن در برابر ورود گریس
حاشیه اطمینان جبران سرد شدن هوا، تغییر گریس و پیرشدگی سیستم

در خطوط خردایش معادن که دمای محیط در زمستان به‌شدت کاهش می‌یابد، سهم افت فشار خط اصلی بیشترین تغییر را دارد. به همین دلیل، محاسبه بودجه فشار باید با گریس واقعی و در بدترین دمای محیطی انجام شود و تنظیم سوئیچ فشار انتهای خط نیز بر همین اساس صورت گیرد.

بودجه فشار و رفتار خط تخلیه در سیستم‌های دوخطی

درس محوری در تحلیل سیستم‌های دوخطی، مدیریت بودجه فشار و کنترل اختلاف فشار در خط تخلیه است. در پیکربندی دوخطی، تغییر جهت مسیر جریان توسط شیر برقی یا هیدرولیکی چهارراهه انجام می‌گیرد؛ بدین صورت که یک خط تحت فشار پمپ قرار می‌گیرد و خط موازی به مخزن متصل شده و تخلیه می‌شود. در مقاطع طولانی واحدهای معدنی، افت فشار خط تخلیه اهمیت حیاتی پیدا می‌کند.

اگر ویسکوزیته روانکار بالا باشد یا قطر لوله نامناسب انتخاب شود، فشار باقیمانده در خطی که به مخزن متصل است به‌سرعت افت نمی‌کند. این پدیده مانع حرکت کامل پیستون‌های توزیع‌کننده در مقسم‌های دوخطی خواهد شد و چرخه تزریق بعدی را مختل می‌کند. بنابراین، رابطه میان طول خط، قطر داخلی لوله‌کشی و تنش تسلیم سیال معین می‌کند که آیا سیستم در شرایط سخت عملیاتی به نقطه تعادل هیدرولیکی می‌رسد یا دچار توقف ناشی از فشار معکوس می‌شود. در این شرایط، شیر تعویض خط باید امکان تخلیه سریع خط بدون فشار به مخزن را فراهم کند و قطر خط اصلی به‌گونه‌ای انتخاب شود که فشار باقیمانده در زمان مناسب به زیر آستانه بازنشانی مقسم‌ها برسد. انواع سوئیچ فشار انتهای خط مورد استفاده در این سیستم‌ها را می‌توانید در دسته‌بندی محصولات مشاهده کنید.

زمان ماند گریس و مشخصات خطوط لوله‌کشی

در پروژه‌های صنعتی خردایش، استفاده از گریس با پایه صابونی لیتیوم کمپلکس و گرید NLGI 2 دارای افزودنی‌های تحمل فشار بالا امری متداول است. با این حال، انتقال این نوع گریس از طریق خطوط فولادی نیازمند موازنه‌ای دقیق میان قطر داخلی و زمان ماند سیال است. انتخاب قطر داخلی کم موجب افزایش افت فشار هیدرولیکی بر مبنای فرمول تنش تسلیم می‌شود، در حالی که استفاده از لوله‌های با قطر بیش از حد بزرگ، حجم گریس حبس‌شده در سیستم را افزایش داده و زمان ماند را طولانی می‌کند.

ماندگاری طولانی گریس در لوله، تحت تأثیر فشار و ارتعاشات سنگین خردایش، ریسک سفت شدن بافت روانکار و مسدود شدن انشعابات فرعی را در پی دارد. از این رو، بخش‌بندی مسیرها به مدارهای مجزا و استفاده از کنترلرهای مجهز به حسگرهای پایش سیکل، شرایطی ایمن برای پایش پیوسته رفتار هیدرولیکی خطوط فراهم می‌آورد.

سؤالات متداول درباره طراحی سیستم دوخطی خطوط خردایش

در این بخش به پرسش‌های رایج طراحان و کارشناسان نگهداری معادن درباره طراحی سیستم‌های روانکاری دوخطی پاسخ داده‌ایم.

بودجه فشار در سیستم دوخطی به چه معناست؟

یعنی فشار پمپ باید پس از کسر تمام افت‌های مسیر، هنوز برای عملکرد کامل دورترین مقسم و غلبه بر فشار برگشتی نقاط روانکاری کافی باشد.

چرا محاسبات باید در بدترین دمای محیط انجام شود؟

زیرا با کاهش دما، گریس سفت‌تر شده و افت فشار در خطوط به‌شدت افزایش می‌یابد.

فشار باقیمانده در خط تخلیه چه اهمیتی دارد؟

اگر فشار خطی که به مخزن تخلیه می‌شود به زیر آستانه بازنشانی مقسم‌ها نرسد، مقسم‌ها برای نیم‌سیکل بعدی آماده نمی‌شوند.

زمان ماند طولانی گریس در لوله چه مشکلی ایجاد می‌کند؟

می‌تواند جدایش روغن از غلیظ‌کننده را تشدید کند و باعث سفت شدن گریس و گرفتگی مسیر شود.

چرا سیستم دوخطی برای خطوط خردایش مناسب است؟

زیرا امکان تغذیه تعداد زیاد نقاط در فواصل طولانی را دارد و گرفتگی یک مقسم، عملکرد سایر مقسم‌ها را متوقف نمی‌کند.

جمع‌بندی نهایی

بررسی فرآیند طراحی نشان می‌دهد که پیاده‌سازی سیستم‌های توزیع روانکار در محیط‌های خردایش معدنی وابسته به محاسبات چندمتغیره است. موفقیت عملکرد تجهیزات در چنین بسترهایی تنها با خرید تجهیزات پرفشار حاصل نمی‌شود، بلکه نیازمند مدیریت بودجه فشار، محاسبه دقیق رفتار هیدرولیکی خطوط موازی در مرحله تخلیه، و کنترل زمان ماند گریس در لوله‌ها است. تطبیق مشخصات مکانیکی لوله‌کشی با رفتار رئولوژیک گریس در نوسانات دمایی، پیش‌نیاز دستیابی به سیستمی پایدار و بدون وقفه در خطوط فرآوری معدنی محسوب می‌شود.
