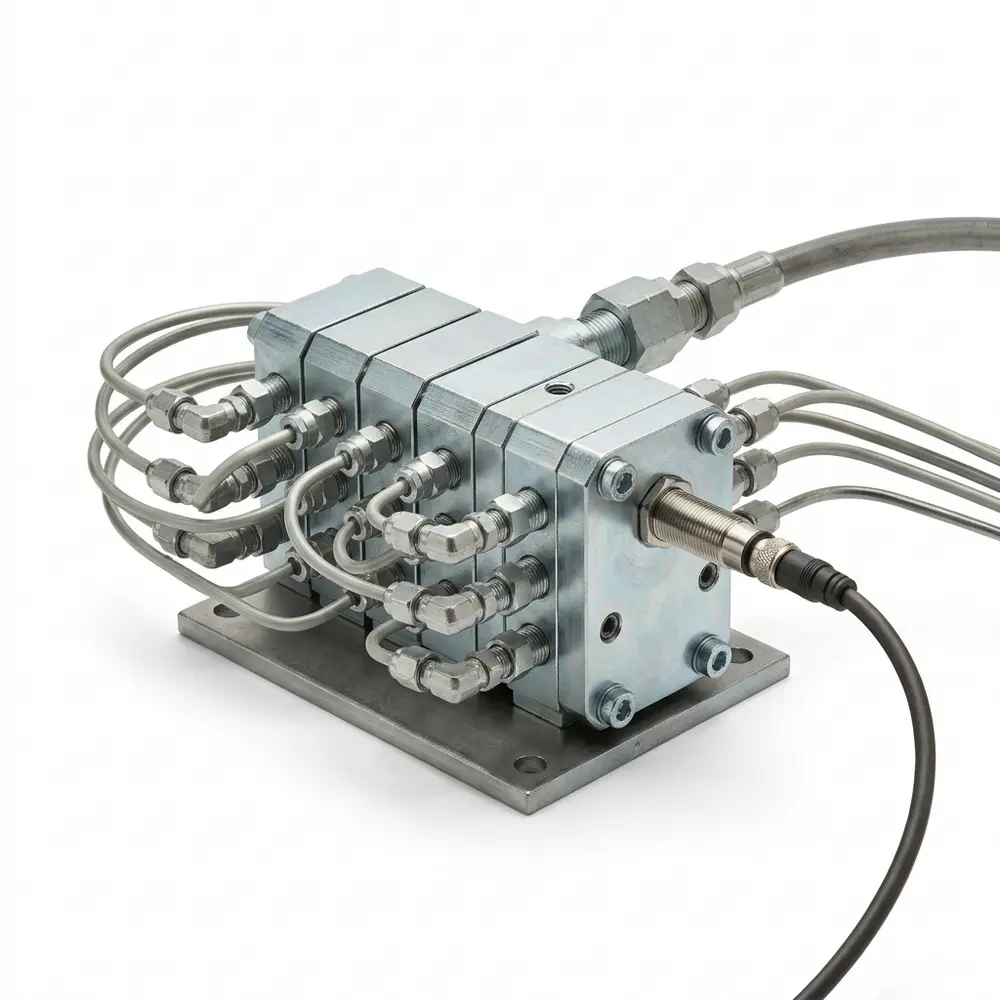

تصویر مقاله
مقاله تخصصی

مزایا و نحوه عملکرد سیستم روانکاری پیش‌رونده (Progressive) صنعتی

محتوای مقاله

آشنایی با مزایا و نحوه عملکرد سیستم روانکاری پیش‌رونده (Progressive) یکی از گام‌های کلیدی در طراحی اصولی خطوط روانکاری خودکار صنعتی به شمار می‌آید. در حوزه نگهداری تجهیزات صنعتی و مباحث حوزه روانکاری، انتخاب روش توزیع ماده روانکار نقشی بنیادین در تضمین کارایی یاتاقان‌ها و اجزای متحرک ایفا می‌کند. سیستم پیش‌رونده بر پایه مکانیزم توزیع ترتیبی و پیستونی عمل می‌نماید؛ بدین معنا که روانکار تحت فشار پمپ، به گونه‌ای کاملاً کنترل‌شده و مرحله‌به‌مرحله میان نقاط هدف تقسیم می‌شود تا از تغذیه دقیق هر نقطه اطمینان حاصل گردد.

اصول هیدرولیکی و نحوه عملکرد سیستم پیش‌رونده

مکانیزم حرکتی در سیستم‌های روانکاری پیش‌رونده تماماً هیدرولیکی بوده و وابسته به توالی جابه‌جایی پیستون‌ها درون بلوک‌های توزیع است. پیستون‌های تعبیه‌شده در تقسیم‌کننده به‌صورت سری قرار دارند و مسیرهای ارتباطی هیدرولیکی به گونه‌ای طراحی شده‌اند که هر پیستون تنها زمانی اجازه حرکت پیدا می‌کند که پیستون پیشین، کورس جابه‌جایی خود را به‌طور کامل به پایان رسانده باشد. با پایان کورس هر پیستون، حجم مشخصی از سیال روانکار به سمت خروجی مربوطه هدایت می‌شود و مجرای فرمان برای پیستون بعدی باز خواهد شد.

این رفتار زنجیره‌ای موجب می‌شود تا کلیه خروجی‌های مدار دقیقاً یک‌بار و به‌نوبت تغذیه شوند. جریان روانکار از پمپ به یک تقسیم‌کننده اصلی (Master) ارسال شده و در صورت پیچیدگی شبکه، خروجی‌های این بلوک می‌توانند روانکار را به سمت تقسیم‌کننده‌های فرعی یا ثانویه (Secondary) هدایت کنند تا زنجیره توزیع در ساختاری چندسطحی اما یکپارچه و به هم پیوسته تکمیل شود.

مزایای مهندسی و قابلیت پایش جامع در سیستم Progressive

یکی از بارزترین ویژگی‌های فنی این چیدمان، اتصال عملکردی مستقیم بین تمامی خروجی‌ها است. در صورتی که به هر دلیلی یکی از مجاری، لوله‌ها یا نقاط روانکاری مسدود شود، پیستون مرتبط با آن خروجی قادر به تکمیل کورس حرکتی خود نخواهد بود. توقف این پیستون بلافاصله حرکت سایر پیستون‌ها را متوقف کرده و کل چرخه تقسیم‌کننده می‌ایستد. این رفتار زنجیره‌ای مانع از نادیده گرفته شدن نقاط مسدودشده در فرایند روانکاری می‌شود.

همین ویژگی ذاتی، قابلیت پایش مدار را به شکل چشمگیری ساده و مطمئن می‌سازد:

  • امکان کنترل سلامت کل مدار با نصب یک عدد سنسور سیکل (Cycle Sensor) روی تقسیم‌کننده اصلی فراهم می‌گردد.
  • در صورت بروز انسداد در هر یک از خروجی‌های اصلی یا فرعی، توقف چرخه پیستون‌ها ثبت شده و سنسور سیکل بی‌درنگ فرمان خطا و آلارم توقف صادر می‌کند.
  • پایش بدون نیاز به نصب حسگرهای مجزا بر روی تک‌تک نقاط صورت می‌گیرد که هزینه‌های سیم‌کشی و پیچیدگی کنترل الکتریکی را تا حد زیادی بهینه‌سازی می‌کند.

علاوه بر سنسور سیکل، پین نمایشگر روی مقسم پیشرونده امکان کنترل چشمی حرکت پیستون‌ها را فراهم می‌کند. در بسیاری از مقسم‌ها نیز امکان تجمیع خروجی‌ها وجود دارد؛ یعنی با بستن مسیر بین دو خروجی، گریس دو خروجی به یک نقطه هدایت می‌شود تا نقاطی که به گریس بیشتری نیاز دارند، دوز بالاتری دریافت کنند. نمونه‌هایی از مقسم‌های پیشرونده مانند VPA-C و VPB-B ورنر، SMX/SMO و SMP دروپسا و ZPA و ZPB دلیمون را می‌توانید در دسته‌بندی مقسم گریس و روغن مشاهده کنید.

مقایسه سیستم پیش‌رونده با سایر سیستم‌های روانکاری مرکزی

برای انتخاب صحیح سیستم روانکاری، مقایسه سیستم پیش‌رونده با سیستم‌های دوخطی و تک‌خطی کمک‌کننده است:

معیارسیستم پیش‌روندهسیستم دوخطیسیستم تک‌خطی
نحوه توزیع ترتیبی و یکی پس از دیگری متناوب بین دو خط اصلی هم‌زمان از طریق انژکتورها
اثر گرفتگی یک خروجی توقف کل مقسم و اعلام خطا سایر مقسم‌ها به کار ادامه می‌دهند سایر انژکتورها به کار ادامه می‌دهند
پایش یک سنسور سیکل روی مقسم اصلی سوئیچ فشار انتهای خط سوئیچ فشار در خط اصلی
کاربرد مناسب ماشین‌ها و تجهیزات با تعداد نقاط متوسط خطوط طولانی و تعداد زیاد نقاط ماشین‌آلات متوسط و نقاط با مقدار متفاوت

این مقایسه نشان می‌دهد که مهم‌ترین مزیت سیستم پیش‌رونده، سادگی پایش و قابلیت خودکنترلی آن است؛ در حالی که برای شبکه‌های بسیار بزرگ و فواصل طولانی، سیستم دوخطی انتخاب مناسب‌تری است.

سازگاری با انواع گریس و رده‌بندی NLGI

انتخاب روانکار متناسب با مشخصات هیدرولیکی مدار پیش‌رونده، عاملی تعیین‌کننده در بهره‌برداری پیوسته است. درجه سفتی گریس که بر پایه آزمون‌های مرجع نظیر ISO 2137 / ASTM D217 و استاندارد DIN 51818 بر حسب نفوذ مخروط تعیین می‌شود، باید با محدودیت‌های پمپ‌پذیری سیستم پیش‌رونده همخوانی داشته باشد.

رده‌های مجاز گریس بر پایه استاندارد NLGI در این سیستم شامل موارد زیر است:

  • رده NLGI 000 و NLGI 00: گریس‌های نیمه‌سیال که در مدارهای پیش‌رونده و خطوط با دمای پایین کاربرد دارند.
  • رده NLGI 1: گریس نرم که برای خطوط لوله‌کشی بلند پیش‌رونده یا شرایط کاری با دمای محیط پایین بسیار مناسب است.
  • رده NLGI 2: گریس متوسط و استاندارد یاتاقان‌ها که حداکثر درجه سفتی معمول در بیشتر پمپ‌های سیستم‌های روانکاری مرکزی محسوب می‌شود.

لازم به توضیح است که گریس‌های با سفتی بالاتر نظیر NLGI 3 و بالاتر، نیازمند پمپ‌های فشار بالا در سیستم‌های دوخطی بوده و کاربرد آن‌ها در سیستم‌های پیش‌رونده معمول تأیید نشده است.

کاربردهای صنعتی سیستم روانکاری پیش‌رونده

با توجه به ماهیت توزیع متوالی و نظارت دقیق، سیستم‌های پیش‌رونده در طیف مشخصی از صنایع سنگین و تجهیزات متحرک به کار گرفته می‌شوند. از جمله نمونه‌های بارز پیاده‌سازی این فناوری می‌توان به بخش‌های خطوط خردایش و انتقال مواد در صنایع معدنی اشاره نمود، جایی که حضور گردوغبار و ارتعاشات مداوم نیازمند حصول اطمینان کامل از رسیدن مداوم گریس به یاتاقان‌ها است.

همچنین این مکانیزم گزینه‌ای اثبات‌شده برای تجهیزات سیار و ماشین‌آلات سنگین کارگاهی و معدنی، از قبیل بیل‌های مکانیکی سنگین (مانند بیل مکانیکی ۳۶ تنی) به شمار می‌رود. ساختار فشرده بلوک‌های تقسیم‌کننده و امکان نظارت متمرکز، این فناوری را در محیط‌های سخت کاری بسیار کارآمد ساخته است.

سؤالات متداول درباره سیستم روانکاری پیش‌رونده

در این بخش به پرسش‌های رایج طراحان و کارشناسان نگهداری درباره سیستم‌های روانکاری پیش‌رونده پاسخ داده‌ایم.

سیستم پیش‌رونده چگونه کار می‌کند؟

پیستون‌های داخل مقسم پیشرونده به ترتیب جابه‌جا می‌شوند و هر پیستون پس از تخلیه دوز خود، مسیر حرکت پیستون بعدی را باز می‌کند؛ به این ترتیب تمام خروجی‌ها به نوبت تغذیه می‌شوند.

اگر یک خروجی مسدود شود چه اتفاقی می‌افتد؟

کل مقسم متوقف می‌شود و این توقف از طریق سنسور سیکل یا پین نمایشگر قابل تشخیص است.

چه گریسی برای سیستم پیش‌رونده مناسب است؟

گریس‌های NLGI 000 تا NLGI 2 بسته به طول خطوط و دمای محیط؛ گریس‌های سفت‌تر معمولاً برای این سیستم توصیه نمی‌شوند.

آیا می‌توان مقدار گریس یک نقطه را افزایش داد؟

بله؛ با تجمیع دو یا چند خروجی مقسم یا انتخاب المنت با دوز بالاتر، مقدار گریس آن نقطه افزایش می‌یابد.

سیستم پیش‌رونده برای چه تجهیزاتی مناسب است؟

برای ماشین‌آلات معدنی و راه‌سازی، تجهیزات صنعتی با تعداد نقاط متوسط و ماشین‌هایی که نیاز به پایش ساده دارند.

جمع‌بندی نهایی

سیستم روانکاری پیش‌رونده (Progressive) با اتکا به جابه‌جایی ترتیبی پیستون‌ها در بلوک‌های تقسیم‌کننده، راهکاری مطمئن برای تغذیه ترتیبی و گام‌به‌گام گریس در بازه رده‌های NLGI 000 تا NLGI 2 فراهم می‌کند. قابلیت توقف کل سیستم در اثر انسداد یک مجرا، از دید مهندسی یک مزیت برجسته نظارتی محسوب می‌شود، چرا که پایش پیوسته کل شبکه با استفاده از تنها یک سنسور سیکل روی تقسیم‌کننده اصلی میسر گشته و تجهیزات صنعتی مهم در خطوط انتقال، خردایش و ماشین‌آلات سیار را در برابر خطرات ناشی از کمبود روانکار به خوبی محافظت می‌نماید.
