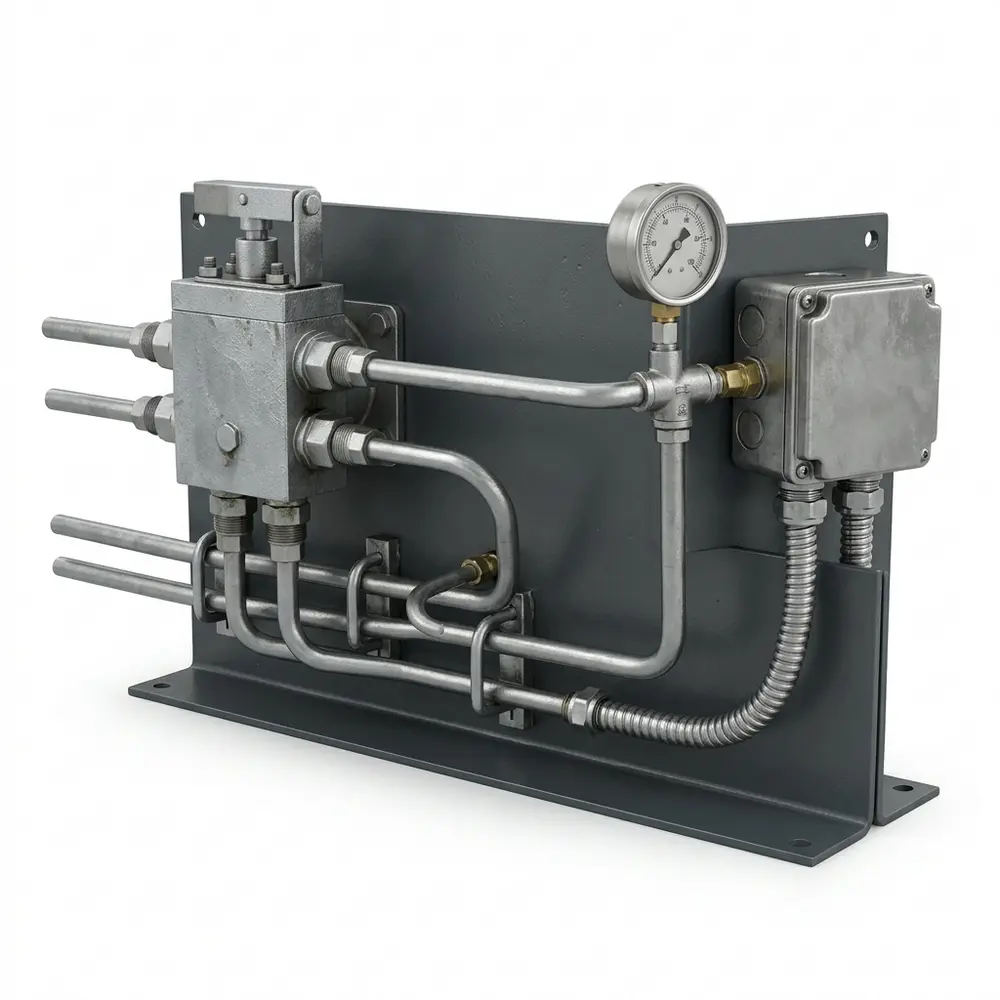

تصویر مقاله
مقاله تخصصی

کاربرد شیرهای تعویض خط و سوئیچ‌های فشار در مدار روانکاری دوخطی

محتوای مقاله

در مهندسی نگهداری و تعمیرات تجهیزات سنگین، توزیع پیوسته و یکنواخت روانکار در فواصل طولانی اهمیتی حیاتی دارد. در این چارچوب، کاربرد شیرهای تعویض خط و سوئیچ‌های فشار در مدار دوخطی به عنوان هسته اصلی کنترل و پایش عملکرد سیستم شناخته می‌شود. سیستم‌های دوخطی در حوزه روانکاری مرکزی برای پاسخگویی به خطوط گسترده و یاتاقان‌های متعدد در شرایط کاری سخت صنعتی توسعه یافته‌اند. هماهنگی دقیق میان قطعات تغییردهنده مسیر جریان روانکار و حسگرهای پایش فشار، قابلیت اطمینان این مدارها را تضمین می‌کند و از بروز توقف‌های ناخواسته در خطوط تولید جلوگیری به عمل می‌آورد.

نقش و سازوکار شیرهای تعویض خط در مدار دوخطی

در مدارهای روانکاری دوخطی، روانکار پرفشار خروجی از پمپ مرکزی باید به تناوب میان دو خط اصلی مدار هدایت شود. وظیفه اصلی شیر تعویض خط، تغییر مسیر جریان گریس از خط فعال به خط دیگر و به طور هم‌زمان، اتصال خط غیرفعال به مسیر تخلیه جهت افت فشار است. کاهش فشار خط غیرفعال به پیستون‌های مقسم‌های دوخطی اجازه می‌دهد تا برای سیکل بعدی روانکاری به موقعیت اولیه خود بازگردند و آماده تزریق مجدد شوند.

بر پایه شیوه تحریک، شیرهای تعویض خط به دو دسته کلی تقسیم می‌شوند: شیرهای تعویض خط هیدرولیکی و شیرهای تعویض خط برقی (موتوری یا سلنوئیدی). در مدل‌های هیدرولیکی، تغییر موضع شیر مستقیماً از طریق تغییرات فشار هیدرولیکی سیال در مدار رخ می‌دهد، در حالی که در مدل‌های برقی، فرمان سوئیچینگ از طریق سیگنال الکتریکی تابلوی کنترل صادر می‌شود. برای نمونه، در شیرهای برقی گریس صنعتی نظیر Dropsa Solenoid Grease Valve، تحمل فشار کاری تا ۴۰۰ بار ثبت شده و این تجهیزات قابلیت کار با گریس‌هایی تا درجه NLGI 2 را دارا هستند و با توان الکتریکی ۲۲ وات و ولتاژ ۲۴ ولت مستقیم (24 VDC) به سیستم فرمان متصل می‌گردند.

جایگاه و عملکرد سوئیچ‌های کنترل فشار انتهای خط

افت فشار گریس ناشی از طول خطوط لوله‌کشی و ویسکوزیته سیال همواره یکی از عوامل بازدارنده در سیستم‌های توزیع است. سوئیچ‌های کنترل فشار انتهای خط به صورت تخصصی برای اطمینان از رسیدن فشار کافی به دورترین نقاط روانکاری طراحی شده‌اند. این تجهیزات در انتهای فیزیکی خطوط اصلی مدار نصب می‌شوند تا رسیدن فشار خط به حد نصاب لازم را بسنجند.

فرآیند پایش به گونه‌ای تنظیم می‌شود که اتمام مرحله تزریق تنها زمانی اعلام شود که سوئیچ فشار در انتهای خط، افزایش فشار مطلوب را ثبت کند. بدین ترتیب اطمینان حاصل می‌شود که تمام مقسم‌های دوخطی مستقر در طول مسیر، کورس حرکتی خود را به پایان رسانده و دوز تعیین‌شده گریس را تحویل یاتاقان داده‌اند. پس از تحریک سوئیچ، سیگنال فیدبک به تابلوی کنترل مرکزی (تایمر یا PLC) ارسال می‌شود تا مرحله بعدی توالی روانکاری آغاز گردد.

پیکربندی تابلوی کنترل و هم‌افزایی شیر تعویض خط با سوئیچ فشار

تابلوهای کنترل الکتریکی در سیستم‌های دوخطی معمولاً در دو ساختار اصلی پیکربندی می‌شوند:

  • سیستم دوخطی با شیر تعویض هیدرولیکی: در این آرایش، جابه‌جایی خطوط بر اساس افزایش فشار داخلی مدار و عملکرد مکانیکی-هیدرولیکی خود شیر صورت می‌گیرد و ساختار مدار بدون پیچیدگی‌های متعدد برقی پیاده‌سازی می‌شود.
  • سیستم دوخطی با شیر تعویض برقی و سوئیچ فشار: این آرایش حداکثر نظارت و قابلیت اطمینان را فراهم می‌آورد. با شروع به کار پمپ، گریس پرفشار وارد خط اصلی اول می‌شود. با عملکرد آخرین مقسم و افزایش فشار در انتهای مسیر، سوئیچ فشار فعال شده و سیگنال الکتریکی را به کنترلر ارسال می‌کند. کنترلر بی‌درنگ به شیر تعویض خط برقی فرمان داده تا مسیر را به خط اصلی دوم جابه‌جا کرده و خط اول را تخلیه نماید.

در آرایش دوم، کنترلر پس از دریافت سیگنال سوئیچ فشار انتهای خط، فرمان تعویض به شیر برقی را صادر می‌کند و اگر در زمان تعیین‌شده سیگنال دریافت نشود، آلارم می‌دهد. این قابلیت، تشخیص نشتی خطوط، کمبود گریس یا ضعف پمپ را به‌صورت خودکار ممکن می‌کند. نمونه‌هایی از شیرهای تعویض خط و سوئیچ‌های فشار انتهای خط رایج در جدول زیر آمده است:

مدلبرندنوع تجهیز
HZF-A Woerner آلمان شیر تعویض خط برقی
SAK و DR Delimon آلمان شیر تعویض خط هیدرولیکی
SAV Delimon آلمان شیر تعویض خط برقی
شیر ماژولار ۴/۳ Dropsa ایتالیا شیر تعویض خط برقی
DU1 و EMU2 Lincoln آلمان شیر تعویض خط هیدرولیکی و برقی
HZZ-A Woerner آلمان سوئیچ کنترل فشار انتهای خط
SGA Delimon آلمان سوئیچ فشار انتهای خط از نوع اختلاف فشار
EDWE Lincoln آلمان سوئیچ فشار انتهای خط

انتخاب بین این تجهیزات به فشار کاری سیستم، نوع کنترل مورد نیاز، ولتاژ در دسترس و شرایط محیطی بستگی دارد. مشخصات کامل انواع شیر تعویض خط را می‌توانید در دسته‌بندی محصولات مشاهده کنید.

کاربردهای صنعتی مدار دوخطی و تجهیزات پایش فشار

ترکیب شیرهای تعویض خط و سوئیچ‌های انتهای خط در صنایعی کاربرد دارد که تجهیزات سنگین با بارهای مکانیکی بالا و فواصل زیاد نقاط کار می‌کنند:

  • پرس‌ها و آسیاب‌های صنعتی: به‌کارگیری تقسیم‌کننده‌های دوخطی نظیر مدل‌های Delimon ZVB و Delimon ZPA همراه با ادوات تعویض خط و پایش فشار در آسیاب‌ها و پرس‌های بزرگ متداول است.
  • صنایع قند و نیشکر: میل‌های استخراج نیشکر (Mills)، دیفیوزرها و سانتریفیوژها که با محیط‌های چسبنده، مرطوب و شرایط کاری فصلی روبه‌رو هستند، از مدارهای دوخطی به همراه گریس ضدآب استفاده می‌کنند.
  • غلتک‌های کوره در صنایع سیمان: شرایط دمایی بالا و طولانی بودن مسیر لوله‌کشی ایجاب می‌کند که فرآیند تغییر خط و بازخورد فشار با سوئیچ‌های انتهای خط کاملاً کنترل شود.
  • صنایع نفت، گاز و خطوط لوله: تزریق پرفشار در پکینگ و آب‌بندی شیرهای دروازه‌ای به وسیله سیستم‌های مجهز به ادوات تعویض خط و نظارت دقیق فشار انجام می‌پذیرد.

در همه این کاربردها، محل نصب سوئیچ فشار انتهای خط باید پس از دورترین مقسم هر خط باشد تا رسیدن فشار کافی به تمام مقسم‌ها تأیید شود. تنظیم فشار سوئیچ نیز باید بر اساس محاسبه افت فشار مسیر و در بدترین دمای محیطی انجام شود.

سؤالات متداول درباره شیر تعویض خط و سوئیچ فشار

در این بخش به پرسش‌های رایج کارشناسان نگهداری درباره شیرهای تعویض خط و سوئیچ‌های فشار در سیستم‌های دوخطی پاسخ داده‌ایم.

وظیفه شیر تعویض خط در سیستم دوخطی چیست؟

فشار پمپ را به‌طور متناوب بین دو خط اصلی جابه‌جا می‌کند و هم‌زمان خط دیگر را به مخزن تخلیه می‌کند تا مقسم‌ها برای نیم‌سیکل بعدی آماده شوند.

تفاوت شیر تعویض خط هیدرولیکی و برقی چیست؟

شیر هیدرولیکی با افزایش فشار مدار به‌صورت مکانیکی تعویض می‌کند؛ اما شیر برقی با فرمان کنترلر و بر اساس سیگنال سوئیچ فشار عمل می‌کند و امکان پایش بیشتری دارد.

سوئیچ فشار انتهای خط کجا نصب می‌شود؟

در انتهای هر خط اصلی و پس از دورترین مقسم، تا رسیدن فشار کافی به تمام مقسم‌ها را تأیید کند.

اگر فشار به سوئیچ انتهای خط نرسد چه اتفاقی می‌افتد؟

کنترلر پس از زمان تعیین‌شده آلارم می‌دهد؛ این وضعیت معمولاً نشانه نشتی، کمبود گریس، سفت شدن گریس در سرما یا ضعف پمپ است.

فشار تنظیمی سوئیچ انتهای خط چگونه تعیین می‌شود؟

بر اساس فشار لازم برای عملکرد کامل مقسم‌ها و محاسبه افت فشار مسیر، با در نظر گرفتن حاشیه اطمینان.

جمع‌بندی نهایی

هماهنگی میان شیرهای تعویض خط و سوئیچ‌های فشار در مدار دوخطی، کارکرد پایدار و توزیع متوازن روانکار را در فواصل طولانی تضمین می‌کند. دریافت بازخورد قطعی فشار از انتهای خطوط و هدایت متناوب جریان میان لوله‌های اصلی، خطای نرسیدن روانکار به یاتاقان‌های حیاتی را برطرف می‌سازد. انتخاب این تجهیزات متناسب با نوع تحریک (هیدرولیکی یا برقی)، فشار نامی و شرایط محیطی، عملکرد بدون وقفه سیستم‌های روانکاری صنعتی را در بلندمدت تثبیت می‌نماید.
