در فرآیندهای صنعتی مدرن، سیستم روانکاری روغن-هوا (Oil+Air) ویژه یاتاقان‌های پرسرعت به عنوان یکی از کارآمدترین روش‌ها برای تأمین مداوم روانکار در تجهیزات حساس شناخته می‌شود. در این مکانیزم پیشرفته از حوزه روانکاری صنعتی، مقادیر بسیار اندک و میکرولیتری روغن به صورت پیوسته توسط جریان پیوسته هوای فشرده به درون یاتاقان هدایت می‌گردد. هدف از این رویکرد، جلوگیری از اصطکاک سیالاتی ناشی از تجمع بیش از حد روانکار و هم‌زمان ایجاد لایه محافظتی پایدار برای کارکرد اجزای دوار در دورهای بالا است.
مکانیزم عملکرد و نحوه انتقال روانکار در سیستم روغن-هوا
اساس عملکرد این تجهیزات بر انتقال قطره‌های بسیار ریز روغن استوار است. در این فرآیند، دوزهای دقیق روغن در مقیاس میلی‌متر مکعب توسط مقسم اندازه‌گیری شده و سپس با جریان هوای فشرده در یک لوله باریک تلفیق می‌شوند. حرکت هوای فشرده باعث می‌شود که قطرات روانکار در امتداد دیواره داخلی لوله کشیده شده و به صورت یک لایه نازک و پیوسته به سطح یاتاقان برسند.
یکی از خصوصیات فنی بنیادین این فرآیند، رفتار سیال پس از روانکاری است؛ جریان هوا پس از عبور از میان اجزای یاتاقان، تقریباً عاری از روغن از محفظه خارج می‌شود. خروج مداوم هوا موجب حفظ فشار مثبت پایدار درون حفره یاتاقان می‌گردد. این فشار مثبت از ورود عوامل خورنده و ساینده از قبیل بخار، آب، ذرات گردوغبار و امولسیون‌های خنک‌کاری جلوگیری می‌کند و محیط داخل یاتاقان را پاکیزه نگه می‌دارد.
اجزای ساختاری و معماری خطوط توزیع
پیکربندی سیستم‌های صنعتی بر پایه طراحی ایستگاه‌های مرکزی و واحدهای توزیع اقماری انجام می‌پذیرد. در ساختارهای استاندارد صنعتی، ایستگاه اصلی شامل اجزای زیر است:
- پمپ دنده‌ای روغن مجهز به فیلتر و گرم‌کن جهت پایدارسازی ویسکوزیته سیال
- واحد آماده‌سازی هوای فشرده (FRL) برای فیلتراسیون، تنظیم فشار و رطوبت‌زدایی هوا
- سوئیچ‌های کنترل فشار و نمایشگرهای دبی و جریان‌سنج
- سامانه و شیر تخلیه خودکار روغن متصل به چاک‌های غلتک

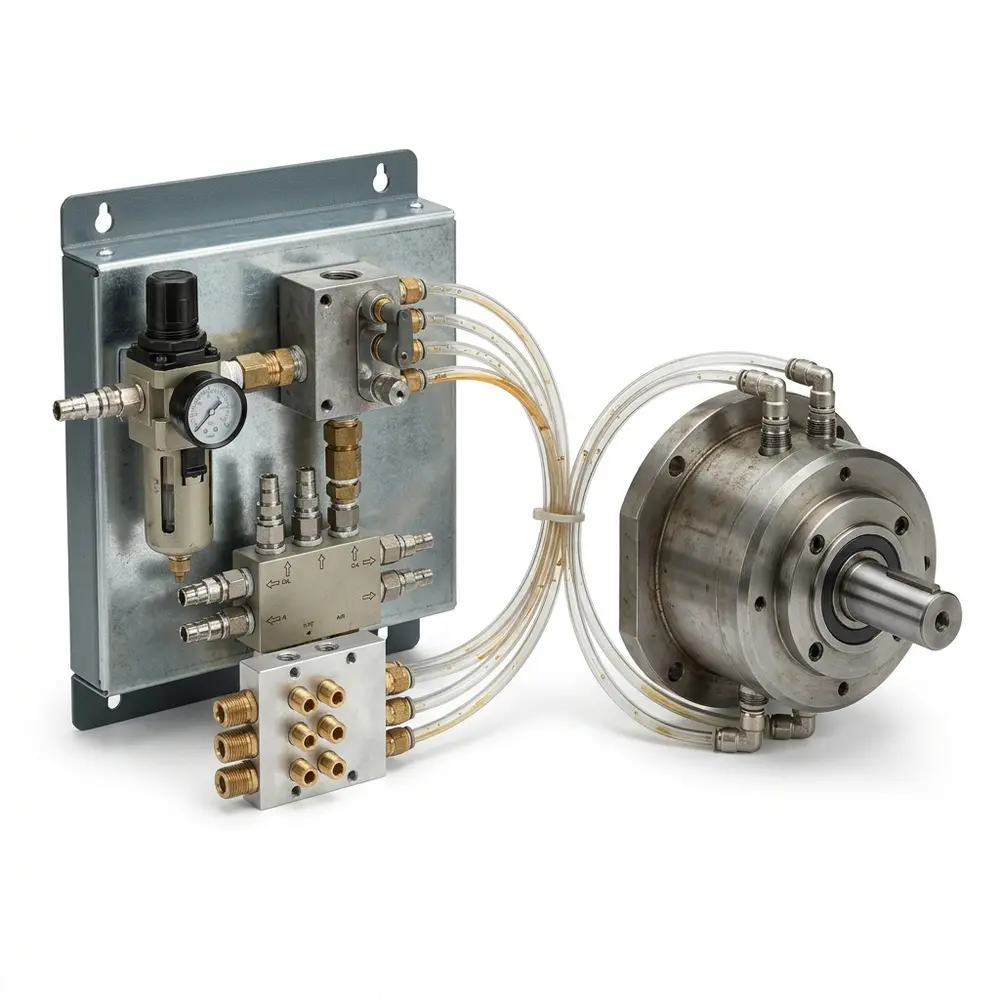

روغن خروجی از پمپ ابتدا وارد مقسم‌های پیش‌رونده، مانند مقسم‌های SMX، می‌شود تا دوز دقیق حجمی به تفکیک هر خط اندازه‌گیری شود. سپس روانکار وارد شیر میکسینگ (Mixing Valve) شده و در آنجا به جریان هوای فشرده تزریق می‌گردد. خطوط خروجی از پنل‌های ماهواره‌ای به وسیله لوله‌های اسپلیتر و کوپلینگ‌های سریع به محفظه چاک‌ها و پوسته یاتاقان‌ها متصل می‌شوند. مزیت برجسته این معماری در مقایسه با روش‌های ثقلی یا هیدرولیکی، تزریق کاملاً مستقل دوز حجمی بدون وابستگی به نوسانات فشار برگشتی، تغییرات دما یا ویسکوزیته کاری روغن است.
مزایای عملیاتی سیستم روغن-هوا در مقایسه با گریس‌کاری سنتی
در روانکاری سنتی یاتاقان‌های صنعتی اغلب از سیستم‌های گریس‌کاری خطی یا دوخطی بهره گرفته می‌شود. با این حال، مقایسه میدانی این دو روش تفاوت‌های فنی بارزی را نشان می‌دهد:
| شاخص فنی | سیستم گریس دوخطی | سیستم روغن-هوا (Oil+Air) |
|---|
| روش انتقال و تزریق | تزریق گریس NLGI 2 با دوزرهای دورهای (۱ تا ۶ سانتی‌متر مکعب) | انتقال پیوسته لایه نازک روغن در جریان هوای فشرده |
| شرایط محیطی حفره یاتاقان | امکان نفوذ آب و آلودگی در فواصل استراحت میان چرخه‌ها | تحت فشار مثبت مداوم؛ ممانعت از ورود آب، بخار و غبار |
| وضعیت مصرف روانکار و انرژی | مصرف بالاتر روانکار و افزایش تلفات اصطکاکی در سرعت بالا | مصرف بهینه روغن، کاهش اصطکاک سیالاتی و راندمان بالاتر |
| عمر مفید یاتاقان در محیط‌های سخت | نیاز به تعویض و روانکاری مداوم به علت شسته شدن گریس | افزایش چشمگیر طول عمر به واسطه خنک‌کاری و آب‌بندی با باد |
| الزامات زیرساختی | سیستم ساده‌تر با نیاز به پایپینگ تحمل فشار گریس | نیاز مبرم به منبع هوای فشرده خشک و تمیز و ادوات دقیق اختلاط |
شواهد بهره‌برداری ثبت‌شده در صنایع فولاد نشان می‌دهد که در بخش ریخته‌گری مداوم یک واحد ذوب‌آهن، جایگزینی سیستم روانکاری گریس با سیستم روغن-هوا عمر یاتاقان‌های سگمنت را از حدود ۱٬۲۰۰ ذوب به بیش از ۹٬۰۰۰ ذوب در یک دوره زمانی بیش از هشت سال ارتقا داده است. این ارتقای کارکردی ناشی از مسدود شدن مسیر نفوذ آب و حذف پدیده تخریب حرارتی روانکار درون محفظه یاتاقان است.
کاربردهای صنعتی در تجهیزات دوربالا و فرآیندهای پیوسته
سیستم روغن-هوا به دلیل ویژگی‌های انتقال حرارت و ایجاد حائل آیرودینامیکی، در طیف گسترده‌ای از ماشین‌آلات صنعتی به کار گرفته می‌شود:
- اسپیندل‌های پرسرعت و ماشین‌ابزار: دور بالای محور موجب ایجاد تنش برشی شدید در گریس می‌شود؛ جریان روغن-هوا با دوز میکرولیتری مانع از داغ شدن یاتاقان در سرعت‌های بالا می‌گردد.
- ماشین‌های ریخته‌گری مداوم (CCM): در سگمنت‌های خمش (Bender)، آب خنک‌کاری و پوسته اکسیدی مداوماً تجهیزات را تهدید می‌کنند که فشار مثبت هوای عبوری مانع ورود این ناخالصی‌ها می‌شود.
- نورد سرد و خطوط فرآوری: در قفسه‌های نورد سرد (نظیر قفسه‌های ۵ تاندم)، یاتاقان‌های چاک غلتک کار (Work roll)، غلتک میانی و غلتک پشتیبان (Backup roll) با این سامانه تغذیه می‌شوند تا امولسیون خنک‌کاری و آب وارد محفظه یاتاقان نگردد.
- بلوک‌های نهایی نورد مقاطع و میل‌گرد: در سرعت‌های بالای خروجی نورد، پایداری فیلم روغن بدون فرار روانکار، توسط جریان آرام هوا روی غلتک‌ها و رولربیرینگ‌ها تضمین می‌شود.
جمع‌بندی نهایی
پیاده‌سازی روانکاری با تکنولوژی روغن و هوا رویکردی مهندسی برای ارتقای راندمان مکانیکی یاتاقان‌های پرسرعت و تجهیزات تحت شرایط سخت کاری است. این سیستم با تأمین مقادیر میکرولیتری روغن در یک جریان هوای فشرده پایدار، اصطکاک داخلی یاتاقان را به حداقل رسانده و به موازات آن با برقراری فشار مثبت، سدی نفوذناپذیر در برابر ذرات ساینده و سیالات خنک‌کاری ایجاد می‌کند. به‌کارگیری این فناوری بسته به کیفیت آماده‌سازی هوای فشرده، هزینه توقفات خط و شرایط حرارتی محیط، نقش تعیین‌کننده‌ای در افزایش قابلیت اطمینان، کاهش استهلاک و بهینه‌سازی مصرف روانکار در تجهیزات حساس صنعتی ایفا می‌نماید.
