در صنایع سنگین نظیر تولید سیمان و فرآوری مواد معدنی، سیستم‌های اسپری اتوماتیک گریس برای دنده باز کوره‌ها و آسیاب‌ها نقشی تعیین‌کننده در حفظ یکپارچگی مکانیکی چرخدنده‌های بزرگ انتقال قدرت ایفا می‌کنند. چرخ‌دنده‌های پیرامونی یا دنده‌های باز که قطر آن‌ها در کوره‌های دوار و آسیاب‌های گلوله‌ای به چندین متر می‌رسد، تحت بارهای بسیار سنگین و سرعت‌های دورانی پایین کار می‌کنند. در چنین محیط‌هایی که با گردوغبار شدید کلینکر یا مواد معدنی همراه است، روش‌های سنتی روانکاری دستی نه تنها ایمنی پایینی دارند، بلکه ناتوان از ایجاد یک لایه فیلم روانکار پایدار و یکنواخت هستند. پیاده‌سازی اصول مهندسی روانکاری و استفاده از پاشش متناوب و خودکار گریس، راهکاری استاندارد برای جلوگیری از سایش، خراشیدگی و واماندگی زودرس دندانه‌ها به شمار می‌رود.

شرایط کاری دنده‌های باز و الزامات استاندارد AGMA

مکانیزم دنده‌های باز شامل حلقه دنده بزرگ نصب‌شده روی بدنه کوره یا آسیاب و پینیون محرک آن است. بر اساس استاندارد AGMA 9005-D94 (بخش ۹-۳)، شرایط کاری این تجهیزات با سرعت خطی کم، فشار تماسی شدید میان دندانه‌ها و ارتعاشات ناشی از بارهای ضربه‌ای تعریف می‌شود. فیلم روانکار تشکیل‌شده روی سطح دندانه باید چسبندگی فوق‌العاده بالا و ضخامت کافی داشته باشد تا در اثر نیروهای گریز از مرکز یا لغزش دندانه‌ها از روی سطح پس زده نشود.

در کوره‌های دوار سیمان با طول ۵۰ تا ۱۰۰ متر که بر روی پایه‌های تکیه‌گاهی مستقر هستند، دمای انتقالی از پوسته کوره نیز تنش حرارتی مضاعفی به روانکار تحمیل می‌کند. از این رو، استانداردهای طراحی بر پاشش مکرر و کنترل‌شده مقادیر دقیق روانکار تأکید دارند تا ضخامت فیلم هیدرودینامیکی یا الاستوهیدرودینامیکی در سطح تماس دندانه‌ها پیوسته تجدید شود.

خانواده‌های روانکار دنده باز و معیارهای انتخاب

روانکارهای مورد استفاده در دنده‌های باز آسیاب‌ها و کوره‌ها به سه دسته اصلی تقسیم می‌شوند که هر یک ویژگی‌های رئولوژیکی خاصی دارند:

• ترکیبات قیری و آسفالتیک با حلال: این ترکیبات از روش‌های سنتی روانکاری دنده‌های باز محسوب می‌شوند. به دلیل خطرات زیست‌محیطی، خطرات اشتعال ناشی از تبخیر حلال و آلودگی‌های تنفسی، استفاده از آن‌ها در بسیاری از سایت‌های صنعتی ممنوع یا محدود شده و در صورت کاربرد، صرفاً به پاشش روی دنده کوره محدود می‌گردد.
• گریس‌های گرافیتی: رایج‌ترین گزینه عملیاتی مورد تأیید سازندگان چرخ‌دنده‌ها هستند. حضور ذرات جامد گرافیت قابلیت تحمل بار را در شرایط روانکاری مرزی افزایش می‌دهد. چگالی این روانکارها معمولاً در محدوده ۰٫۹ تا ۱٫۱ گرم بر سانتی‌متر مکعب قرار دارد. نقطه ضعف عمده آن‌ها چسبندگی شدید به دیواره‌های حفاظ دنده، ایجاد رنگ تیره و تخلیه‌پذیری دشوار از کاسه زیرین دنده است.
• سیالات ویسکوز سنتتیک با جامدات سفید: نسل مدرن روانکارهای دنده باز که فاقد قیر، آسفالت و حلال هستند. این ترکیبات چسبندگی عالی، لرزش کمتر در درگیری دندانه‌ها و تخلیه‌پذیری بسیار بهتری دارند و بسته به شرایط کارکرد و نوع دنده، می‌توانند مصرف روانکار را به میزان قابل توجهی نسبت به روش‌های سنتی بهینه‌سازی کنند.

معماری و اجزای سیستم پاشش خودکار گریس

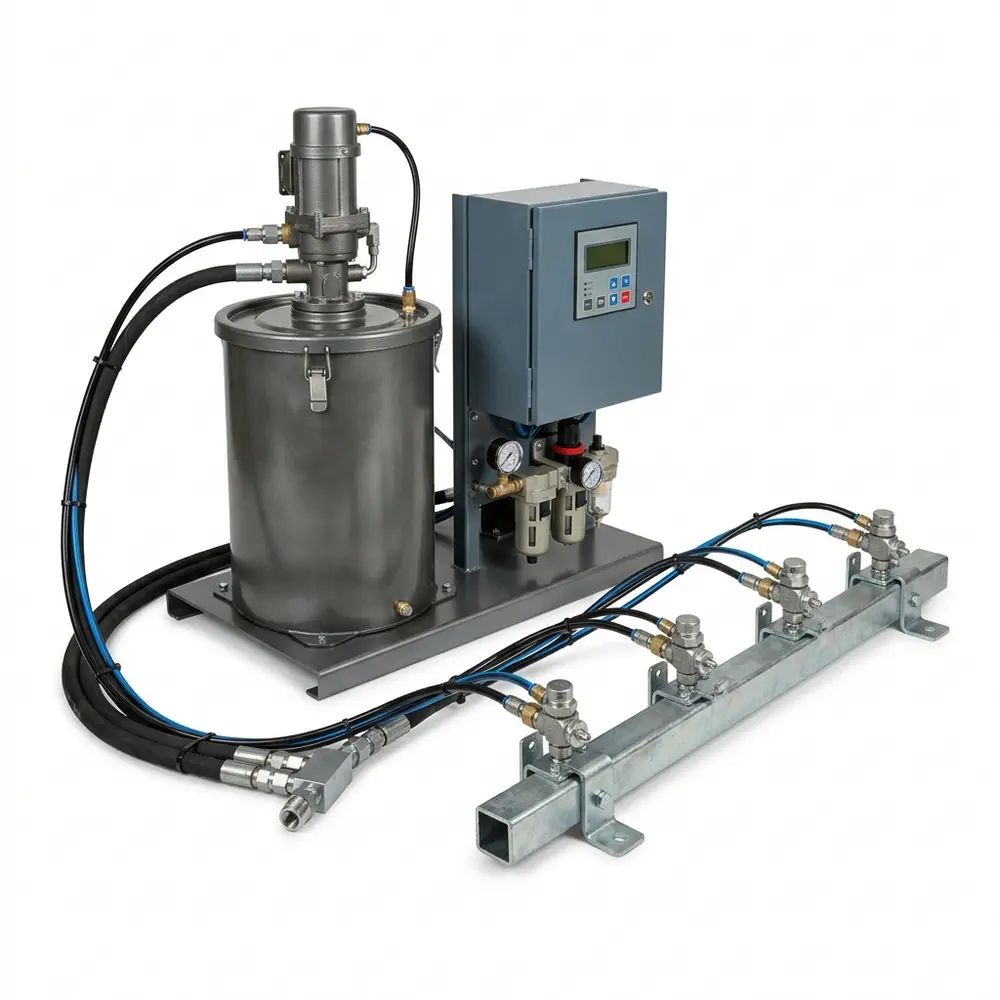

یک سیستم اسپری اتوماتیک صنعتی از اجزای مکانیکی، پنوماتیکی و کنترلی متعددی تشکیل شده است که هماهنگ با یکدیگر عمل می‌کنند. هسته اصلی پمپاژ معمولاً یک پمپ بشکه‌ای پنوماتیک با نسبت فشار ۴۰:۱ تا ۷۵:۱ یا پمپ برقی قدرتمند است که گریس با ویسکوزیته بالا را مستقیماً از بشکه روانکار مکش کرده و به سمت خط توزیع هدایت می‌کند.

سیستم توزیع شامل شیرهای دوزر یا مقسم‌های پیش‌رونده نظیر مدل‌های SD یا SBD-B است که حجم ثابتی از روانکار را به خروجی‌ها می‌فرستند. در انتهای خط، میله نازل مستقر می‌شود که معمولاً شامل ۴ تا ۶ نازل با الگوی پاشش هم‌پوشان است. برای تشکیل یک الگوی پاشش بادبزنی یکنواخت، هوای فشرده تصفیه‌شده هم‌زمان با گریس به محفظه اختلاط نازل وارد می‌شود. زاویه قرارگیری نازل‌ها نسبت به پهلوی دندانه حدود ۳۰ درجه تنظیم شده و فاصله نازل تا نوک دندانه معمولاً بین ۱۵۰ تا ۲۰۰ میلی‌متر در نظر گرفته می‌شود. همچنین، نازل‌ها می‌توانند به حسگرهای پایش عملکرد پاشش و گرم‌کن‌های حرارتی مجهز شوند تا امکان کارکرد ایمن سیستم در محیط‌های سردسیر تا دمای منفی ۲۰ درجه سانتی‌گراد فراهم باشد.

فرمول محاسبه حجم پاشش و برنامه زمانی تزریق

میزان روانکار تزریق‌شده در هر سیکل باید بر اساس مشخصات هندسی دنده، توان انتقالی و ساعات کارکرد محاسبه شود. حجم هر پاشش به صورت تئوریک از رابطه زیر استخراج می‌گردد:

$$V_{shot} = \frac{Q \times 1000 / \rho}{N_{shots/h}}$$

در این رابطه، $V_{shot}$ حجم هر شات پاشش بر حسب سانتی‌متر مکعب، $Q$ نرخ مصرف ساعتی روانکار بر حسب کیلوگرم بر ساعت، $\rho$ چگالی گریس بر حسب گرم بر سانتی‌متر مکعب (حدود ۰٫۹ تا ۱٫۱ برای گریس‌های گرافیتی) و $N_{shots/h}$ تعداد دفعات پاشش در هر ساعت است.

بهترین شیوه بهره‌برداری، پاشش مقادیر اندک در فواصل زمانی کوتاه است. فاصله بهینه میان دو سیکل پاشش بین ۱۰ تا ۳۰ دقیقه (معادل ۲ تا ۶ بار در ساعت) توصیه می‌شود و حداکثر فاصله مجاز نباید از ۲ ساعت فراتر رود تا از خشک شدن لایه روانکار روی پهلوی دندانه‌ها جلوگیری شود. در مطالعات میدانی بهینه‌سازی آسیاب‌های سیمان، اصلاح برنامه پاشش متناوب و ارتقای نوع روانکار، توانسته است مصرف گریس روزانه را از حدود ۱۴٫۴ کیلوگرم به ۶٫۵ کیلوگرم کاهش دهد، هرچند دست‌یابی به این نتایج کاملاً وابسته به وضعیت مکانیکی دنده، شرایط بارگذاری و تنظیم دقیق سیستم اتوماسیون است.

جمع‌بندی نهایی

پیاده‌سازی اصولی سیستم‌های اسپری اتوماتیک گریس برای دنده باز کوره‌ها و آسیاب‌ها به عنوان یکی از ارکان حفاظت از دارایی‌های فیزیکی در صنایع سنگین شناخته می‌شود. دستیابی به راندمان مطلوب نیازمند تنظیم دقیق هندسه نازل‌ها، انتخاب روانکار سازگار با استانداردهای طراحی و کالیبراسیون حجم و زمان‌بندی پاشش بر اساس بارهای عملیاتی است. بهره‌گیری از سیستم‌های کنترلی با قابلیت پایش پیوسته عیوب و پشتیبان‌های خودکار، ریسک توقفات برنامه‌ریزی‌نشده کوره‌ها و آسیاب‌ها را به حداقل رسانده و سلامت کارکرد مداوم چرخ‌دنده‌های سنگین را تضمین می‌کند.
