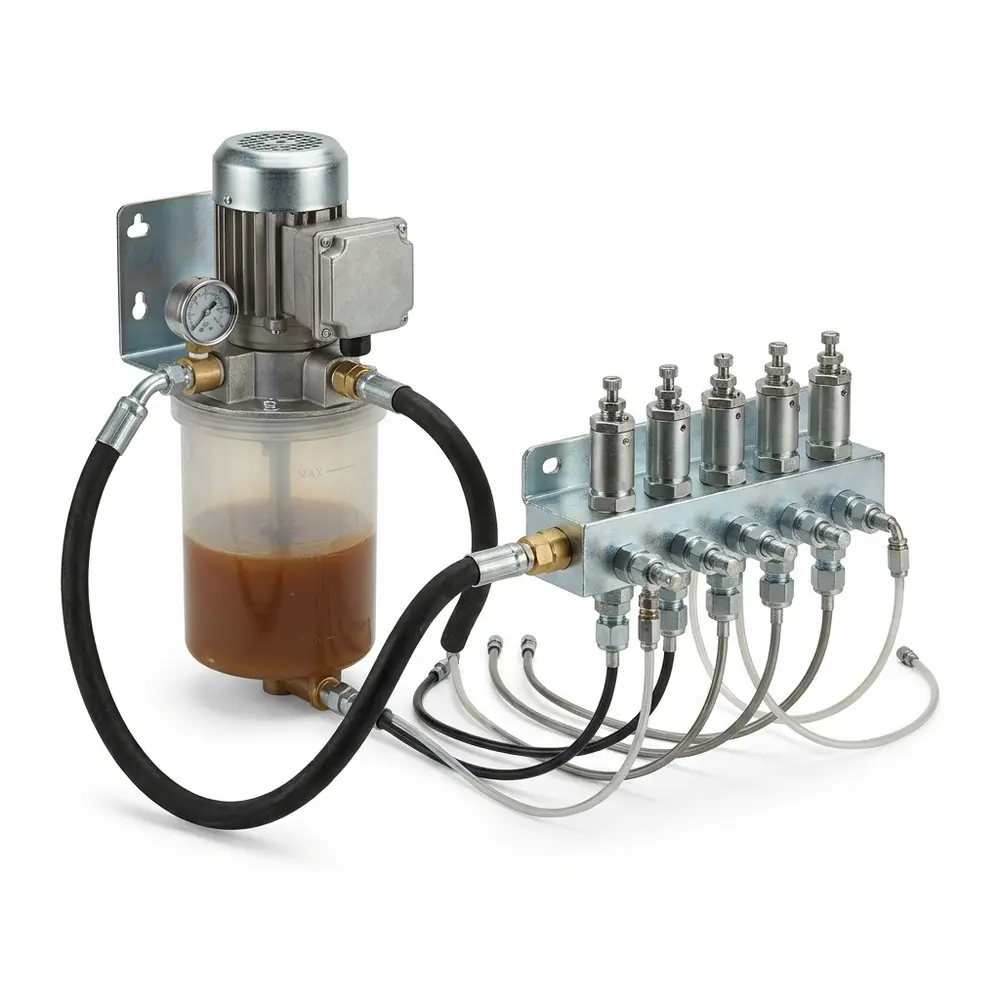

در طراحی و بهینه‌سازی خطوط تولید صنعتی و زیرساخت‌های مرتبط با حوزه روانکاری مرکزی، معرفی سیستم روانکاری تک‌خطی (Single-Line) و انژکتورها یکی از پایه‌ای‌ترین سرفصل‌های مهندسی به شمار می‌رود. بر اساس گزارش‌های تخصصی نشریه Machinery Lubrication، این ساختار غیرمستقیم پرکاربردترین نوع از میان تجهیزات روانکاری با گریس است و بیش از ۵۰ درصد از سهم بازار صنعتی را در اختیار دارد. سیستم تک‌خطی انژکتوری برای نخستین بار در سال ۱۹۳۷ میلادی توسط شرکت لینکلن اختراع شد و با نام‌های تجاری معروفی چون Centro-Matic به بازار مهندسی راه یافت. شالوده این سازوکار بر پایه یک خط لوله اصلی شکل گرفته است که پمپ تغذیه از طریق آن تمامی انژکتورها یا شیرهای اندازه‌گیر را به‌طور هم‌زمان تحت فشار قرار می‌دهد؛ با این حال، هر انژکتور مستقل از سایر واحدهای اندازه‌گیر عمل کرده و نقطه روانکاری مشخصی را تغذیه می‌کند.
اصول عملکرد و چرخه کاری انژکتورهای تک‌خطی
چرخه کاری سیستم تک‌خطی انژکتوری متکی بر دو مرحله پیوسته و سه بازه زمانی مشخص است که انضباط هیدرولیکی مدار را شکل می‌دهند. در مرحله اول، پمپ مرکزی شروع به کار کرده و فشار خط اصلی لوله‌کشی را تا محدوده ۱۰۰ الی ۲۵۰ بار افزایش می‌دهد. با افزایش فشار در شبکه، پیستون داخلی هر انژکتور فعال شده و حجم از پیش تنظیم‌شده روانکار را مستقیماً به نقطه یاتاقان یا سطح اصطکاکی روانه می‌سازد. بر روی بدنه هر انژکتور صنعتی یک پین نمایشگر تعبیه شده است که حرکت فیزیکی آن نشان‌دهنده موفقیت فرآیند جابه‌جایی پیستون و تخلیه دوز روانکار به سمت نقطه است.
مرحله دوم بلافاصله پس از اتمام تزریق آغاز می‌شود؛ جایی که باز شدن شیر تخلیه یا اصطلاحاً Vent، فشار خط اصلی را به میزان چشمگیری افت داده و آن را به زیر فشار بازنشانی انژکتور (حدود ۱۴ تا ۴۰ بار بسته به تیپ تجهیز) می‌رساند. با افت فشار درون خط، فنر تعبیه‌شده در انژکتور پیستون را به موقعیت اولیه برمی‌گرداند و محفظه اندازه‌گیر را برای چرخه کاری بعدی از ماده روانکار پر می‌کند. شرط ضروری و پایدار در کارکرد این سیستم، الزام به تخلیه کامل خط اصلی قبل از آغاز هر سیکل جدید است. بر روی نمودار فشار سیستم، این چرخه شامل سه بخش زمانی اصلی است: زمان کارکرد پمپ برای افزایش فشار (بازه A)، زمان تخلیه خط به زیر حد تنظیم انژکتور (بازه B) و زمان استراحت سیستم مابین دو نوبت تزریق (بازه C).
مشخصات فنی و مقایسه مدل‌های انژکتور سری SL و GL
طراحان سیستم‌های روانکاری برای پیاده‌سازی سازوکارهای تک‌خطی از مدل‌های استانداردی نظیر سری SL ساخت لینکلن یا SKF و سری GL ساخت گراکو استفاده می‌کنند. جدول زیر مشخصات فنی، فشار کاری، حجم خروجی و محدودیت‌های مانیفولدی این تجهیزات را نشان می‌دهد:
| مدل انژکتور | حجم خروجی در هر سیکل (cc) | فشار کاری (bar) | فشار بازنشانی/تخلیه (bar) | حداکثر تعداد روی مانیفولد | سیال سازگار |
|---|
| SL-32 / SL-33 / GL-32 / GL-33 | ۰٫۰۱۶ تا ۰٫۱۳۱ | ۸۳ تا ۲۴۱ | ۱۴ | ۷ | روغن و گریس تا NLGI 2 |
| SL-V / SL-V XL | ۰٫۲۵ تا ۵٫۰ | ۱۲۸ تا ۴۱۳ | ۶۹ | ۶ | روغن و گریس تا NLGI 2 |
| SL-1 / GL-1 | ۰٫۱۳۱ تا ۱٫۳۱ | ۱۲۷ تا ۲۴۱ | ۴۱ | ۶ | روغن و گریس تا NLGI 2 |
| SL-11 / GL-11 | ۰٫۸۲ تا ۸٫۲ | ۶۹ تا ۲۴۱ | ۵۵ | ۱ | روغن و گریس تا NLGI 2 |
| SL-41 / SL-44 / SL-43 / GL-43 | ۰٫۰۱۶ تا ۱٫۳۱ | ۵۲ تا ۶۹ | ۱۰ | ۴ تا ۵ | فقط روغن |
همان‌طور که در داده‌های جدول مشهود است، سری SL-V با قابلیت تحمل فشار تا ۴۱۳ بار و تخلیه دوز تا ۵ سانتی‌متر مکعب برای کاربردهای سنگین با نیازمندی بالا مناسب است، در حالی که تیپ‌هایی نظیر SL-43 و GL-43 منحصراً برای سامانه‌های روغنی سبک‌تر طراحی شده‌اند.
تفاوت سیستم تک‌خطی انژکتوری با سیستم‌های مقاومتی و حجمی
سیستم‌های تک‌خطی به صورت کلی به دو خانواده اصلی تک‌خطی انژکتوری و تک‌خطی حجمی/مقاومتی تفکیک می‌شوند. در نسخه‌های تک‌خطی مقاومتی (Restrictor)، مقدار ماده توزیع‌شده به هر نقطه از روی ابعاد روزنه یا لوله‌های تنگ‌کننده کالیبره‌شده مشخص می‌شود. این نوع از سیستم‌ها صرفاً با روغن‌های سبک کار می‌کنند و حساسیت شدیدی نسبت به نوسانات ویسکوزیته و تغییرات دمای محیط دارند؛ از این رو عمده کاربری آن‌ها به روانکاری گردشی در ماشین‌آلات چاپ و کاغذ، ماشین‌ابزارها و مدارهای هیدرواستاتیک محدود شده است.
در نقطه مقابل، سیستم‌های تک‌خطی حجمی، نظیر سری Groeneveld SingleLine، دارای واحدهای اندازه‌گیر تنظیم‌پذیر بر روی بلوک‌های توزیع بوده و توانایی کارکرد با گریس تا رده سختی NLGI 0 و فشارهای کاری تا ۲۵۰ بار را دارند. این تنوع در پیکربندی به مهندسان اجازه می‌دهد بر اساس گرانروی سیال و شرایط محیطی، از میان انژکتورهای جابه‌جایی مثبت، واحدهای مقاومتی یا ماژول‌های حجمی بهترین گزینه را انتخاب نمایند.
سازگاری سیستم تک‌خطی با رده‌های مختلف گریس NLGI
یکی از ارکان موفقیت در بهره‌برداری از سیستم‌های تک‌خطی، انتخاب گریس با درجه نفوذپذیری سازگار طبق استانداردهای ISO 2137، ASTM D217 و DIN 51818 است. رده‌بندی انجمن ملی گریس آمریکا (NLGI) بر اساس آزمون نفوذ مخروط پس از ۶۰ ضربه کارکرد، رفتار جریانی گریس را معین می‌کند:
- رده NLGI 000 (سیال): مناسب برای خطوط انتقال طولانی در سیستم‌های تک‌خطی و محیط‌هایی با دمای کاری پایین که به پمپاژپذیری بالا نیاز دارند.
- رده NLGI 00 (نیمه‌سیال): کاربرد گسترده در سیستم‌های تک‌خطی و پیش‌رونده، به‌ویژه در بخش جعبه‌دنده‌ها و خطوط با مقاومت متوسط.
- رده‌های NLGI 0، NLGI 1 و NLGI 2: گریس‌های استاندارد روانکاری صنعتی که در محدوده کاری انژکتورهای سری SL-1، SL-V، SL-11 و SL-32 قرار گرفته و قابلیت پمپاژ در فشارهای تعریف‌شده را دارند.
بر اساس مستندات مهندسی روانکاری، گریس‌های با رده سختی NLGI 3 و بالاتر عموماً خارج از محدوده توانایی این سیستم‌ها قرار می‌گیرند و به پمپ‌های ویژه فشار بالا نیازمندند؛ زیرا رفتار پمپاژپذیری آن‌ها مانع از بارگیری سریع محفظه اندازه‌گیر انژکتور در بازه تخلیه فشار خط می‌شود.
جمع‌بندی نهایی
سامانه‌های روانکاری تک‌خطی انژکتوری با تکیه بر چرخه دو‌مرحله‌ای فشاردهی و تخلیه خط، یکی از باثبات‌ترین راهکارهای صنعتی برای توزیع دقیق روغن و گریس تا رده سختی NLGI 2 به شمار می‌روند. استقلال عملکردی هر انژکتور و وجود پین‌های نشانگر وضعیت، امکان پایش وضعیت و شناسایی خطاهای موضعی را بدون توقف فرآیند روانکاری کل مجموعه مهیا می‌سازد. با این حال، موفقیت عملیاتی این تجهیزات نیازمند تطابق دقیق میان افت فشار خط اصلی، زمان استراحت سیستم جهت تخلیه خط و دوزینگ مورد نیاز هر نقطه است؛ امری که توجیه‌پذیری پیاده‌سازی و میزان کارایی آن را مستقیماً به شرایط پایشی، هزینه توقفات خط و محاسبات هیدرولیکی سایت صنعتی وابسته می‌سازد.
