در صنایع فولاد و فلزات غیرآهنی، چاک‌های غلتک تحت شرایط کاری بسیار دشوار و متغیری عمل می‌کنند. بررسی دقیق کاربرد سیستم روغن-هوا برای چاک‌های غلتک در خطوط نورد گرم و سرد نشان می‌دهد که انتخاب این فناوری روانکاری، پاسخی مستقیم به محدودیت‌های فیزیکی گریس‌کاری سنتی و شرایط خشن محیطی در قفسه‌های نورد است. فرآیندهای نورد به‌دلیل برخورد مداوم با سیالات خنک‌کننده، پوسته‌های اکسیدی و بارهای سنگین ضربه‌ای، نیازمند متدهای پیشرفته‌ای در حوزه روانکاری هستند تا از توقف‌های ناخواسته خطوط تولید و خرابی زودهنگام برینگ‌ها جلوگیری شود.
شرایط کاری و چالش‌های روانکاری در چاک‌های غلتک نورد
قفسه‌های نورد گرم و سرد از نظر متغیرهای محیطی تفاوت‌های چشمگیری دارند، اما هر دو دسته نیازمند تمهیدات سخت‌گیرانه‌ای برای حفاظت از یاتاقان‌ها هستند. در خطوط نورد گرم، یاتاقان‌های چاک غلتک کار و چاک غلتک پشتیبان در معرض تشعشع حرارتی، پاشش مستقیم آب خنک‌کاری با دبی بالا، بخار و نفوذ پوسته‌های اکسیدی سایشی قرار دارند. در مجاورت خطوط نورد، دمای محیط می‌تواند به مقادیر بالایی برسد و بارهای سنگین با سرعت‌های متغیر به مجموعه اعمال شود؛ از این رو روانکاری دستی این تجهیزات به دلایل ایمنی و عدم دسترسی عملاً غیرممکن است.
در سمت مقابل، قفسه‌های نورد سرد مانند نورد تاندم پنج قفسه‌ای با چالش‌های متفاوتی روبه‌رو هستند. در این خطوط، سرعت دورانی غلتک‌ها بسیار بالاتر بوده و یاتاقان‌ها در تماس دائمی با امولسیون خنک‌کاری و روانکاری نورد قرار دارند. نفوذ این امولسیون به داخل یاتاقان سبب تخریب لایه روغن و فرسایش سطوح غلتش می‌شود. همچنین کنترل دقیق دوز روانکار برای جلوگیری از نشت روغن به سطح ورق و ایجاد عیوب کیفی روی محصول نهایی در نورد سرد اهمیت حیاتی دارد.
معماری و اجزای فنی سیستم روغن-هوا طبق استاندارد Dropsa

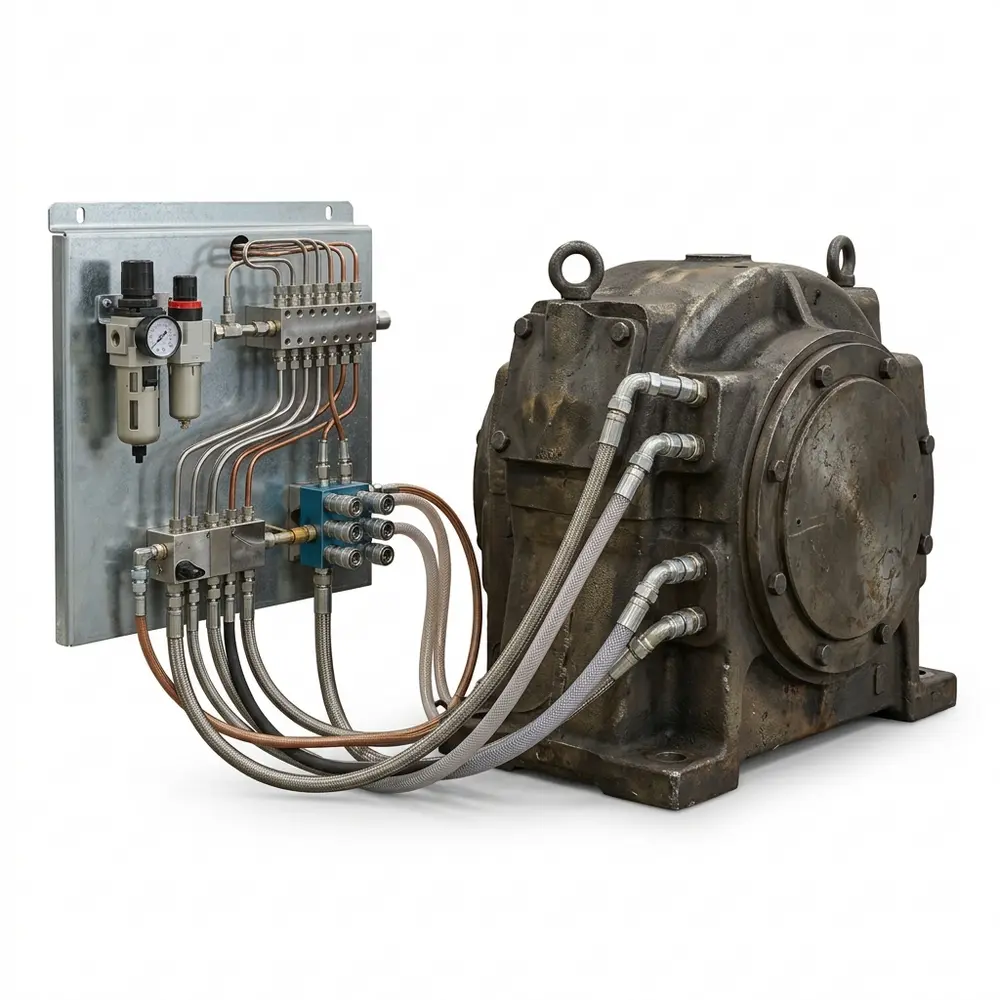

سیستم‌های روغن-هوا که به‌طور گسترده برای چاک‌های غلتک کار، میانی و پشتیبان توسعه یافته‌اند، از معماری ماژولار و تفکیک‌شده بهره می‌برند. طبق طراحی مرجع استاندارد Dropsa، ساختار مهندسی این سیستم شامل ایستگاه‌های اصلی، پنل‌های ماهواره‌ای و مدارهای داخلی چاک است:
- ایستگاه اصلی: این مجموعه شامل پمپ دنده‌ای تأمین روغن، فیلتراسیون دقیق خطی، گرم‌کن جهت پایدارسازی دمای روغن پایه و نمایشگرها و سنسورهای مانیتورینگ عملکرد است.
- پنل ماهواره: در این پنل، تقسیم‌کننده‌های تدریجی از نوع SMX وظیفه دوزینگ دقیق حجمی را بر عهده دارند. این مجموعه مجهز به مرکز آماده‌سازی هوای فشرده، سوئیچ‌های فشار، جریان‌سنج و شیرهای میکسینگ است که قطرات تفکیک‌شده روغن را به جریان پیوسته هوا تزریق می‌کنند.
- خطوط انتقال داخل چاک: خطوط روغن و هوا از طریق کوپلینگ‌های اتصال سریع به لوله‌های اسپلیتر تعبیه‌شده در بدنه چاک متصل می‌شوند تا فرآیند تعویض و دمونتاژ مکرر غلتک‌ها بدون اختلال انجام شود.
- مدار تخلیه: برای چاک‌های غلتک پشتیبان، سیستم تخلیه خودکار تعبیه می‌شود تا از تجمع روغن اضافی جلوگیری گردد.
یکی از مزایای ساختاری تقسیم‌کننده‌های SMX در ترکیب با هوای فشرده، تزریق دوز حجمی معین روغن به هر یاتاقان، به‌صورت کاملاً مستقل از نوسانات فشار برگشتی، تغییرات دمای محیط و ویسکوزیته روغن پایه است.
رفتار دینامیکی، آب‌بندی با فشار مثبت و قابلیت‌های سرعتی
در چاک‌های غلتک کار معمولاً از یاتاقان‌های چهار ردیفه مخروطی همراه با آب‌بندهای شعاعی استفاده می‌شود، در حالی که در غلتک‌های پشتیبان یاتاقان‌های غلتکی یا یاتاقان‌های فیلم روغن با ویسکوزیته ISO VG ۱۵۰ تا ۴۶۰ به کار می‌روند. ورود پیوسته هوای فشرده به همراه ذرات روغن به فضای داخلی محفظه چاک، فشار مثبت پایداری نسبت به اتمسفر بیرون ایجاد می‌کند.
این فشار مثبت هوا مانند یک سد مکانیکی عمل کرده و آب خنک‌کاری، بخار و امولسیون‌های فرآیندی را از محفظه یاتاقان‌ها و لبه آب‌بندها دور نگه می‌دارد. از دیدگاه دینامیکی، گریس‌های صنعتی معمولاً برای سرعت‌های دورانی تا ضریب سرعت ۵۰۰٬۰۰۰ واحد محدود هستند، در حالی که سیستم روغن-هوا امکان کارکرد یاتاقان‌ها در سرعت‌های دورانی بالاتر از ۱٬۰۰۰٬۰۰۰ واحد را فراهم می‌سازد که این ویژگی برای غلتک‌های پرسرعت نورد سرد ضروری است.
محدودیت‌های مهندسی و ملاحظات حرارتی سیستم روغن-هوا
با وجود قابلیت‌های چشمگیر در آب‌بندی دینامیکی و عملکرد در سرعت‌های بالا، سیستم روغن-هوا دارای محدودیت‌های مهندسی معینی است که در طراحی سیستم باید لحاظ شود. قابلیت دفع حرارت در مکانیزم روغن-هوا در مقایسه با سیستم‌های روغن گردشی ضعیف ارزیابی می‌شود؛ زیرا حجم روغن تزریق‌شده بسیار اندک (میکرولیتری) بوده و برخلاف سیستم‌های گردشی، جریان پرحجم مایع برای انتقال حرارت وجود ندارد. از این رو، در نقاطی که بار حرارتی یاتاقان بسیار شدید است، خنک‌کاری متکی به جریان هوای فشرده پاسخگوی انتقال حرارت بالا نخواهد بود.
علاوه بر این، برخلاف گریس که به خودی خود خاصیت پرکنندگی و سد ساختاری در برابر گردوغبار ایجاد می‌کند، در سیستم روغن-هوا کارایی مدار وابسته به تنظیم دقیق فشار هوای فشرده، سالم بودن آب‌بندها و عملکرد صحیح خطوط تخلیه است. بازدهی اقتصادی و نرخ بازگشت سرمایه در به‌کارگیری این سامانه‌ها همواره تابعی از میزان هزینه توقفات ناشی از سوختن یاتاقان‌ها، هزینه هوای فشرده مصرفی، تیپ یاتاقان‌ها و شرایط نگهداری خط تولید در هر سایت صنعتی است.
جمع‌بندی نهایی
سیستم روغن-هوا راهکاری تخصصی و مؤثر برای رفع چالش‌های نفوذ آب، امولسیون و ذرات اکسیدی به داخل چاک‌های غلتک کار و پشتیبان در خطوط نورد گرم و سرد است. به‌کارگیری تقسیم‌کننده‌های تدریجی SMX همراه با شیرهای میکسینگ، تزریق دقیق و مستقل از ویسکوزیته را تضمین می‌کند و فشار مثبت هوای فشرده مانع از ورود آلاینده‌های مخرب به محفظه یاتاقان‌های چهار ردیفه مخروطی و غلتکی می‌شود. با این حال، انتخاب این سامانه باید با توجه به محدودیت دفع حرارت ضعیف آن نسبت به سیستم‌های گردشی و متناسب با شرایط دمایی و سرعت دورانی اختصاصی قفسه نورد انجام پذیرد.
